食品加工用太阳能脱水装置结构设计

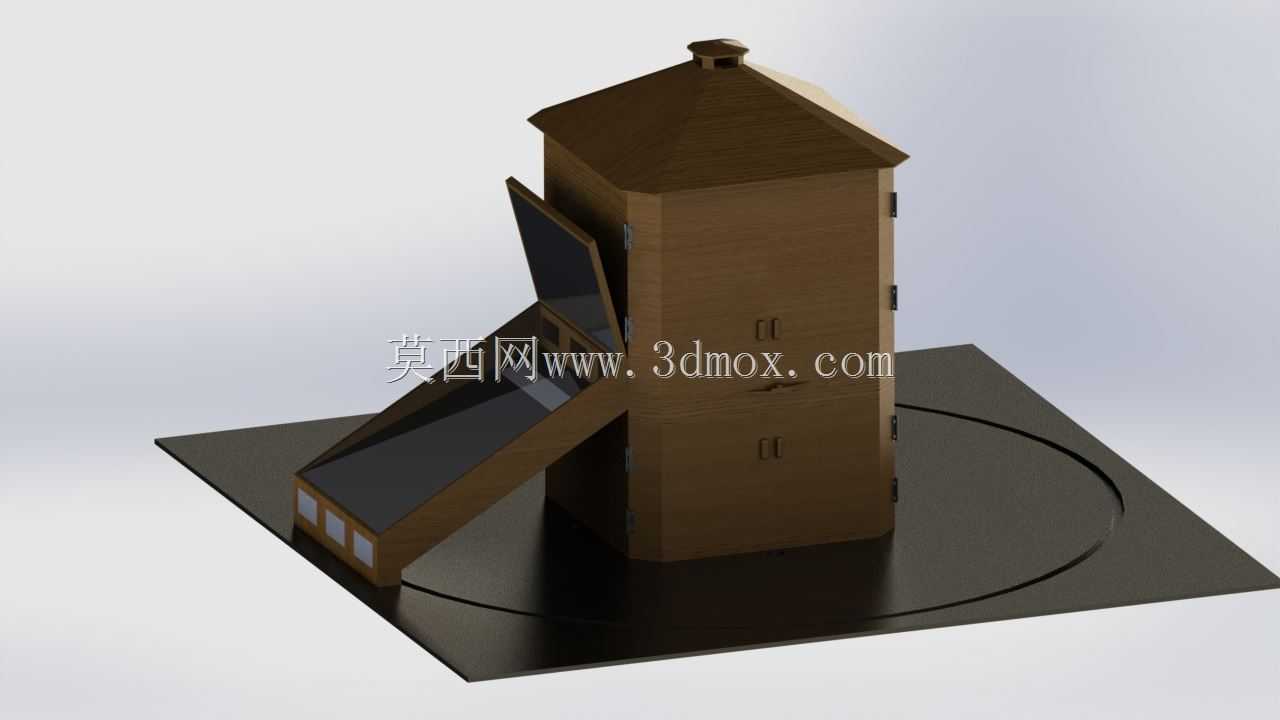

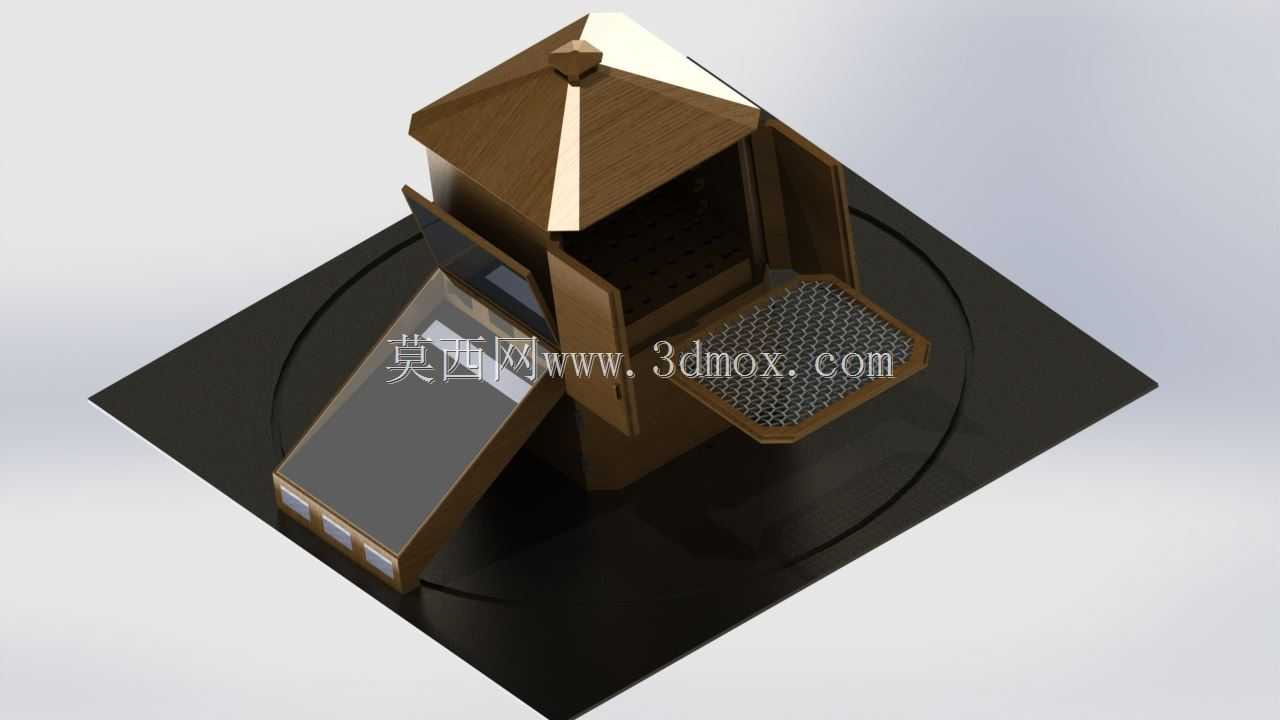

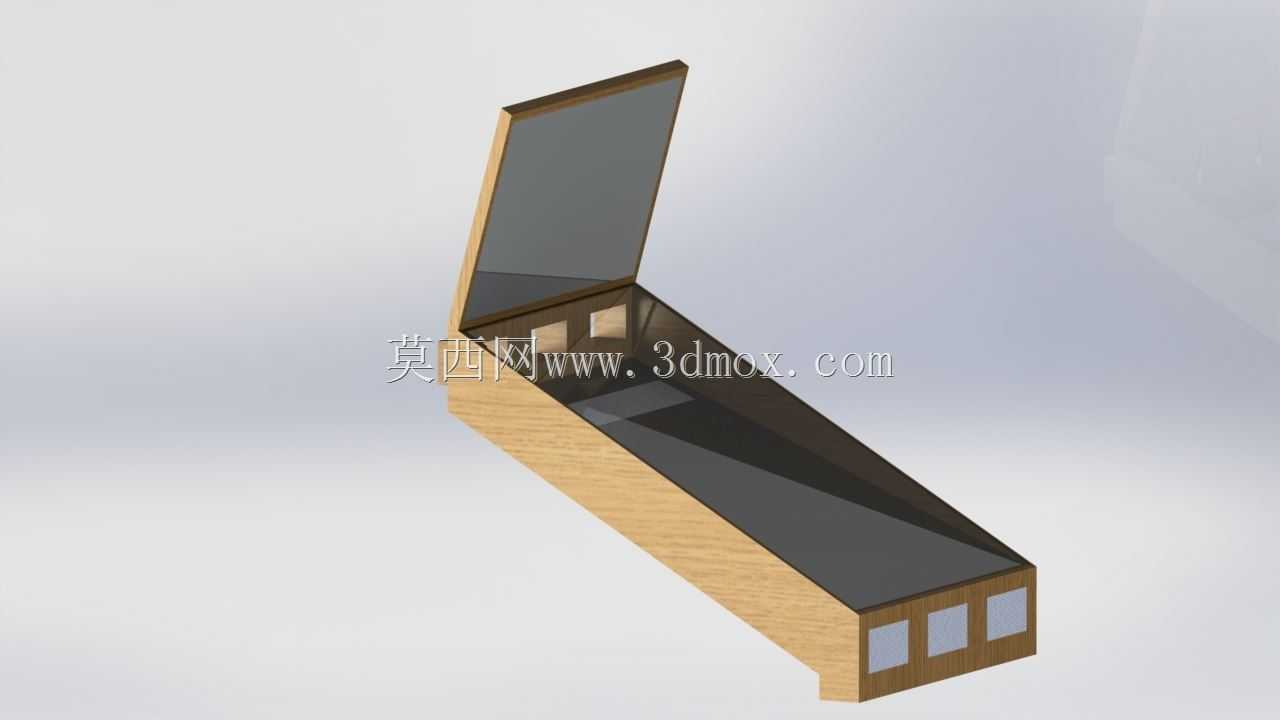

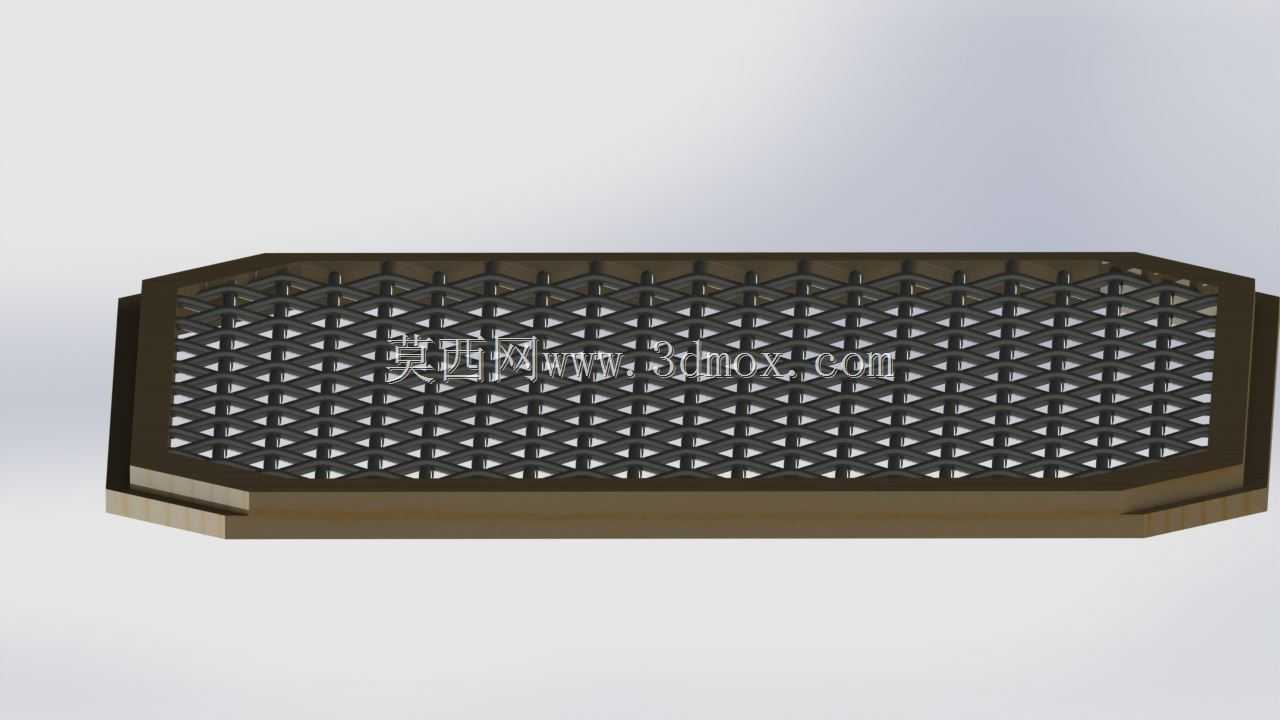

这款太阳能脱水装置主要面向小型农产品加工、家庭式食品脱水场景，可完成水果、菌菇、切片蔬菜等食材的低温脱水作业，依靠太阳能作为核心能源输入，无需外接市电即可运行，适配偏远山区、户外作业点、小型农庄等供电不便的使用场景。设备整体采用立式塔状结构布局，底部设置圆形安装底座，安装时需保证底座水平放置，预留周边不小于0.8米的操作空间，方便开合侧部取料舱门、调整斜置太阳能集热板的倾斜角度。斜置的太阳能集热板布置在设备侧下方，可根据使用地区的纬度调整倾角，最大化接收太阳辐射，集热板吸收的热量通过导流结构送入设备内部的多层置物腔，腔体内设置分层置物架，可根据待脱水食材的体积调整层间距，保证热空气在各层之间均匀流通，避免局部脱水不均的问题。设备顶部设置带通风帽的顶盖，可将携带水分的湿空气排出设备外，形成自然的热压通风循环，无需额外配置风机即可完成空气流道的循环，降低整体结构复杂度与运行故障概率。设备主体外壳采用木质结构拼接，拼接处做密封处理减少热量散失，同时木质材料的低热导率可降低腔体内热量向外传递的损耗，提升太阳能热利用效率。侧部设置多扇可开合的舱门，舱门与主体框架之间采用卡扣式密封结构，开合操作便捷，取放食材时无需挪动上部结构，日常清理维护也可直接通过舱门完成。设计过程中重点考量了自然通风的流道优化，通过调整底部进风口、集热板导流角度、顶部出风口的截面比例，保证腔体内的热空气流速维持在适合食材脱水的区间，既避免流速过快带走食材过多芳香物质，也防止流速过慢导致脱水周期过长、食材变质的问题。设备整体无复杂运动部件，日常使用仅需定期清理置物架、检查密封胶条的老化情况即可，维护成本极低，适合非专业操作人员长期使用。
