手动长柄压接卷曲钳工装结构

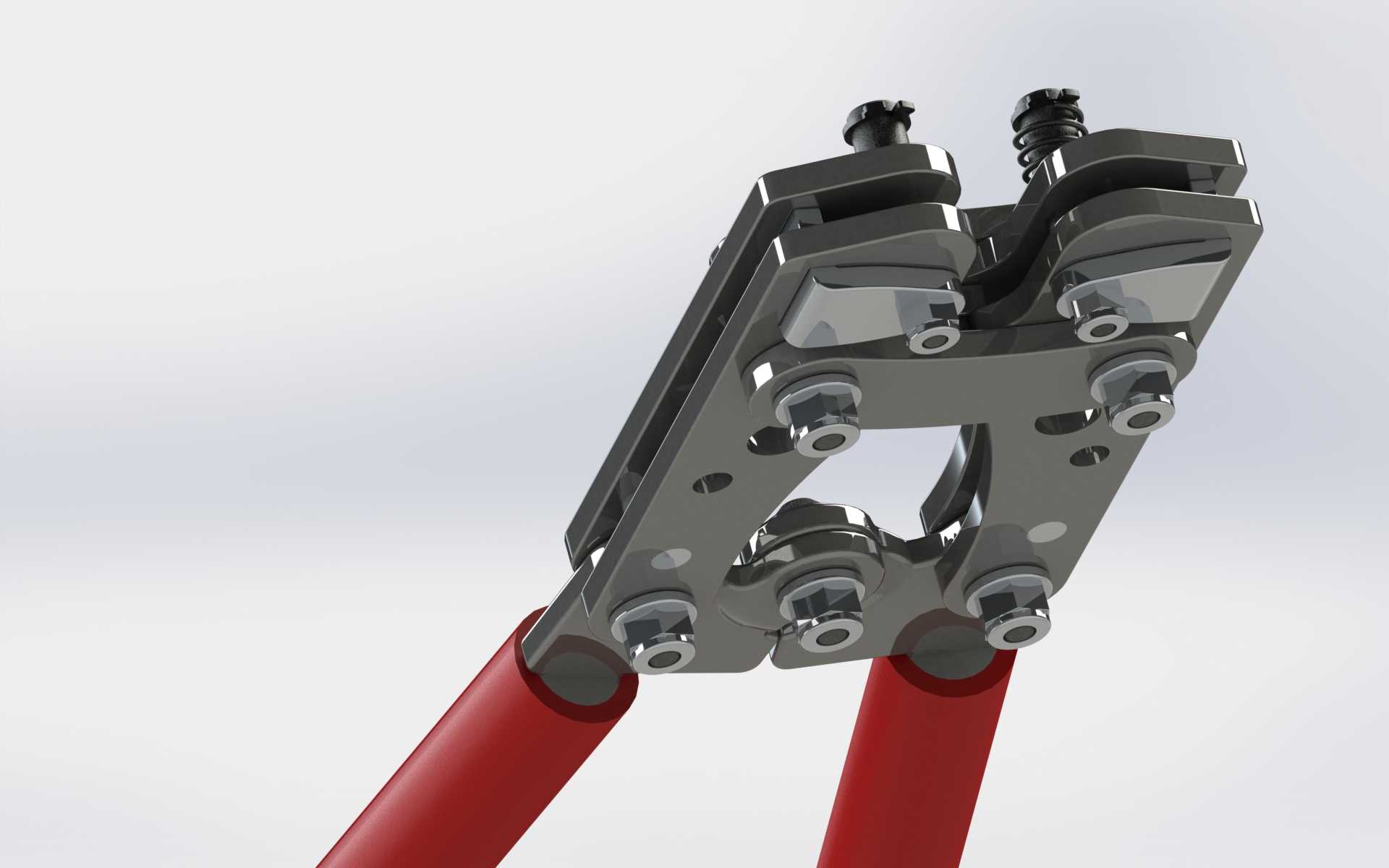

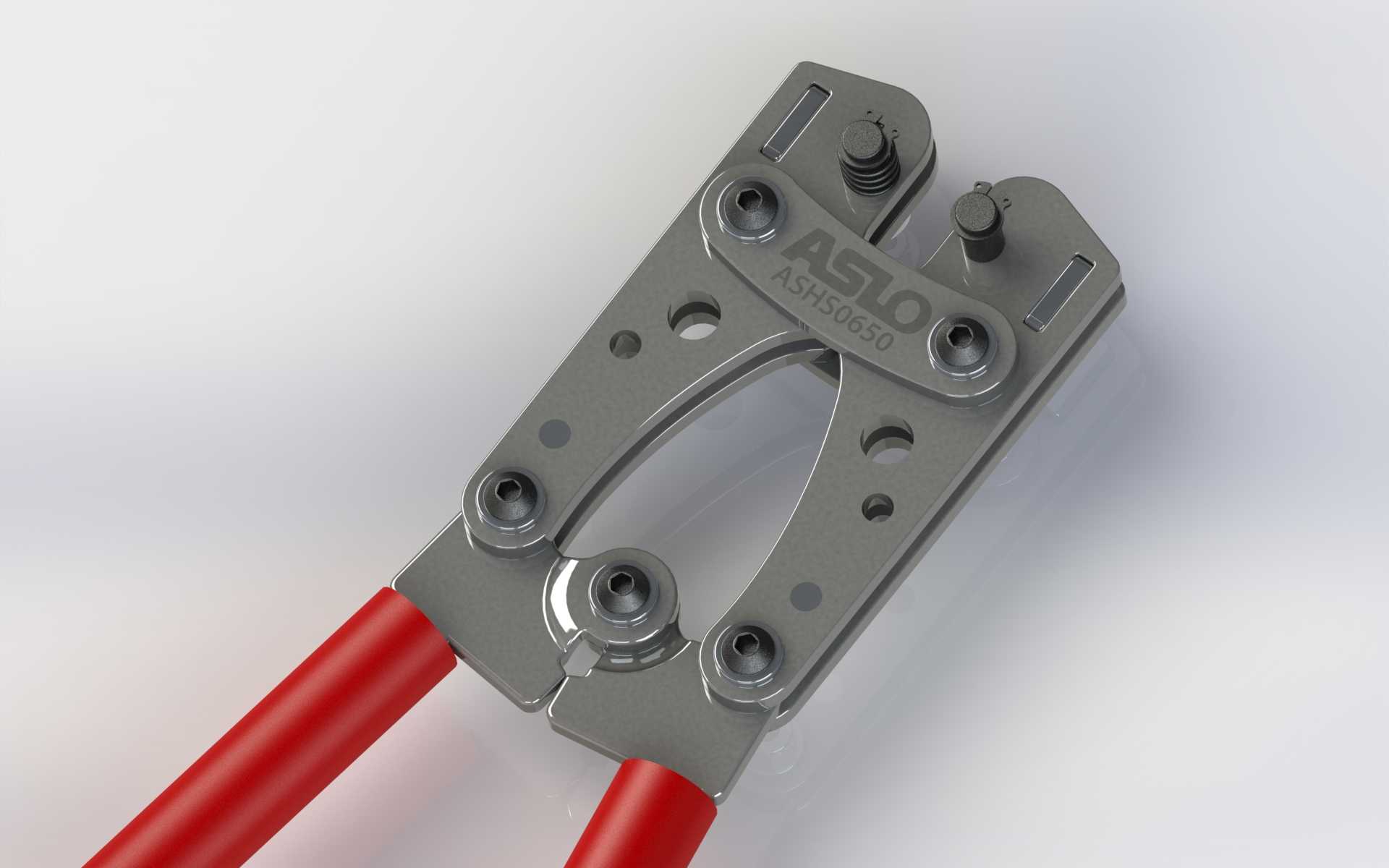

　　这套手动长柄压接卷曲钳主要面向线束加工、通讯线缆端接、电气柜装配以及现场维修场景，用来完成铜端子、裸端子、预绝缘端子和线缆接头的可靠压接。与小型棘轮压线钳相比，长柄结构能够借助双手施力形成较大的闭合力，适合截面积偏大、压接阻力较高的端子作业；在通讯基站布线、配电柜内线束预制、设备售后维护和小批量生产工位上，这类工具不需要外接气源或电源，拿起即可操作，对作业空间和现场条件的适应性较强。钳体头部采用板式夹座布局，压接模块通过销轴、螺钉和定位孔固定在金属夹板之间，这种结构便于检查钳口对中状态，也为后续更换不同规格压模、清理氧化碎屑、维护转动副留出了操作空间。头部两侧夹板承担开合导向和模块承载作用，多个孔位既参与铰接定位，

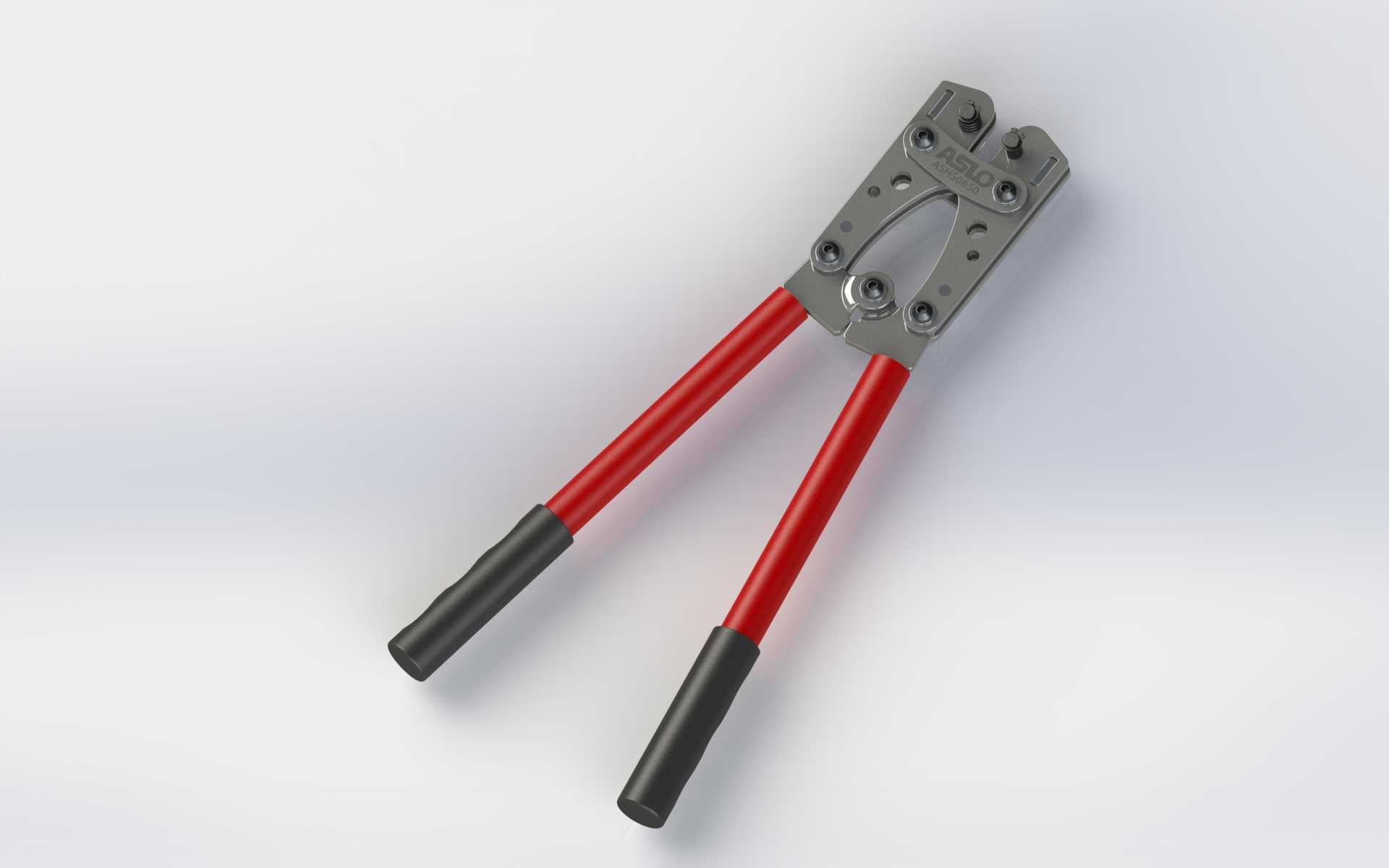

　　也用于限制压模位置和减轻局部重量。建模时需要重点保证左右夹板的同轴关系，销轴孔中心距、钳口闭合行程和手柄摆动角度之间存在直接联动：若孔位偏差过大，压模闭合时会出现错位，端子受力不均，容易产生压痕偏斜、压接高度不一致等问题。手柄部分采用细长杆件外覆防滑握持段的形式，红色杆体提供视觉识别，黑色握持套增加摩擦力并改善长时间操作的手感。长柄的力臂设计并非单纯追求长度，而是要在操作者站姿或蹲姿双手施压时，让力量自然传递到头部压接区；柄部末端的包覆段还能避免工具在油污环境下滑脱。从三维结构表达上看，手柄与头部铰接处应保留真实的转动关系，销轴、垫片、锁紧件和夹板之间不能出现干涉，尤其在最大张开与完全闭合两个极限位置，都要检查零件间隙和运动包络。

　　实际使用中，端子放入钳口后，操作者合拢手柄，上下或左右压模逐步逼近端子筒部，使金属产生塑性变形并抱紧线缆导体。合格压接不仅要求足够的压力，还要求压接区域形状稳定、导体无散丝、端子无裂纹。钳头模块的轮廓、凹槽宽度和闭合高度决定压接截面形态，因此设计时应围绕常用端子规格确定压模工作范围，并通过限位结构避免过压。对于需要多规格切换的工位，可在头部夹板上预留模块安装基准，使不同压模能够快速替换并保持定位重复精度。安装边界方面，该工具属于手持设备，不需要固定到工作台，但在三维布局或工位模拟中，应考虑完全张开后的手柄回转空间、操作者双手握持宽度以及头部靠近线束密集区域时的避让距离。钳头金属部分宽度较大，进入狭窄线槽或设备侧壁附近时，

　　要预留头部厚度和夹板外侧间隙；长柄在竖直方向摆动时，也应避免与周边桥架、柜体边框或已布线缆发生碰撞。若将其纳入维修工具包或工装挂板，还需依据整体长度、头部厚度和握持段直径规划放置位置。结构建模过程中，夹板、压模、销轴和手柄可按实际装配关系拆分，便于表达装配层级和运动逻辑。头部金属件应体现板件厚度、孔边距离和局部加强思路；压模工作面需要保留与端子变形相关的齿形或凹槽特征，不能只做简化块体。手柄与头部连接区域是受力传递的关键位置，铰接孔周围应关注接触应力和重复开合后的磨损趋势，必要时通过衬套或硬化件提高耐用度。整体来看，该卷曲压接钳的核心不在于复杂外观，而在于力臂、铰接点、压模行程和端子变形量之间的匹配。工程人员在参考此类结构时，应先明确目标线缆和端子范围，再反推钳口闭合力、手柄长度、模块厚度及维护空间；三维模型则需准确呈现头部夹板的装配关系、压模工作位置、手柄开合轨迹和握持边界，使其能够用于结构评审、工装演示、维修培训以及手动工具选型沟通。
