868-900MHz高增益LoRa棒状天线

　　这款棒状全向天线针对868MHz与900MHz两个邻近频段做了辐射体长度匹配，标称增益8dBi，属于物联网无线链路里常用的室外型玻璃钢天线，建模时把辐射振子、介质护套、底部接头三段结构完整还原，方便做整机装配干涉检查与通信覆盖仿真。

　　从实际部署场景看，这类天线大量用在LoRaWAN网关、智能电表集中器、农田墒情采集基站、园区资产定位锚点以及户外环境监测节点上。868MHz在欧洲频段规划里属于ISM免授权频段，900MHz附近则覆盖国内常见的LoRa工作频点，双频段兼容意味着同一根天线可以在不同区域的项目里复用，减少备件种类。棒状全向的方向图在水平面接近无方向性，垂直面则有一定下压角，适合网关架高后对周围半径数公里范围内的终端节点做均匀覆盖，不像定向平板天线需要反复调整方位角。

　　结构上，外层是白色玻璃钢（FRP）拉挤护套，作用有两层：一是给内部铜质辐射振子提供防水、防紫外线的物理防护，长期挂在杆塔或外墙不老化开裂；二是玻璃钢介电常数稳定，对谐振频率偏移影响小，护套壁厚在建模时按1.5~2mm取值，端部做圆弧收口避免应力集中。护套内部沿轴线布置1/4波长或折合振子形式的辐射单元，底部通过匹配网络过渡到同轴馈线，匹配段通常藏在金属底座里，用来把50欧姆馈线阻抗和振子输入阻抗对齐，保证驻波比落在可用区间。

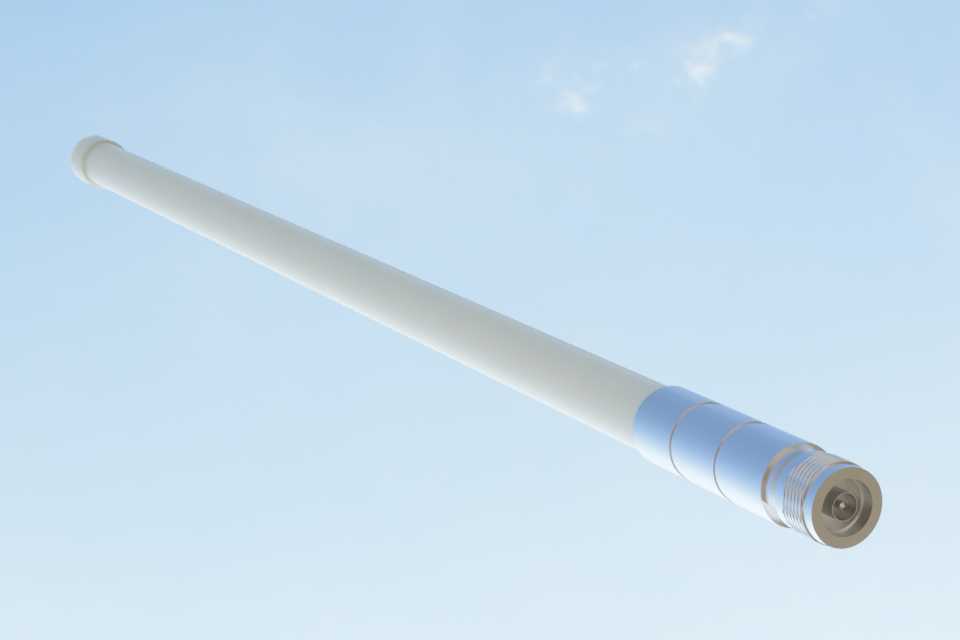

　　底部接头按图中结构为N型母头，这是室外通信设备的主流接口，螺纹连接加密封圈，抗振动、防水等级容易做到IP67以上；也有同系列产品换用SMA母头适配室内网关。建模时接头部分要把六角螺母、螺纹牙型、介质插针、中心孔位都建出来，因为现场安装会用到扳手拧紧，六角对边尺寸和扳手空间直接决定安装工艺性。接头与玻璃钢护套之间有一段蓝色金属过渡套，既做结构锁紧，也充当底部径向地网的一部分。

　　尺寸边界方面，8dBi增益的玻璃钢棒状天线物理长度通常在800mm到1200mm之间，直径约20~30mm，属于细长杆类零件。建模时要注意长径比大带来的两个工程问题：一是风载荷，竖直安装时迎风面虽小，但杆塔横臂需要按当地风速校核弯矩，底座抱箍厚度一般不低于2mm，U型螺栓选用M8以上规格；二是包装运输，1米左右的杆体不能过度弯折，玻璃钢虽然有一定韧性，但曲率半径过小会导致内部振子错位、频点漂移。

　　安装方式上，天线底部预留抱杆安装孔位，配合不锈钢抱箍固定在直径40~50mm的立杆或横臂上，安装面要求竖直，倾斜超过5°会让全向方向图在水平面出现明显起伏。馈线从接头底部引出后建议做防水弯，防止雨水沿线缆倒流进接头。三维布局时，天线周围1米范围内应避开大面积金属板、桥架和墙体，否则会拉低辐射效率；多根天线共塔架设时，垂直间距建议保持在0.5米波长以上，减少互耦。

　　建模思路上，整体以旋转特征加轴向拉伸为主：玻璃钢护套用薄壁圆柱加端部半球收口，辐射体简化为等直径铜棒沿轴线装配，底部金属件分别建出过渡套、N型接头壳体、六角螺母和中心插针，各零件之间保留0.2~0.5mm装配间隙。渲染时给护套赋予半光泽白色玻璃钢材质，金属件做不锈钢与镀镍区分，蓝色过渡套保留阳极氧化质感，便于在评审时直观区分功能段。对结构工程师而言，这套数模既可直接用于网关整机的外观评审，也能导出到电磁仿真软件中作为天线外壳参考，校核护套材料对方向图的影响。
