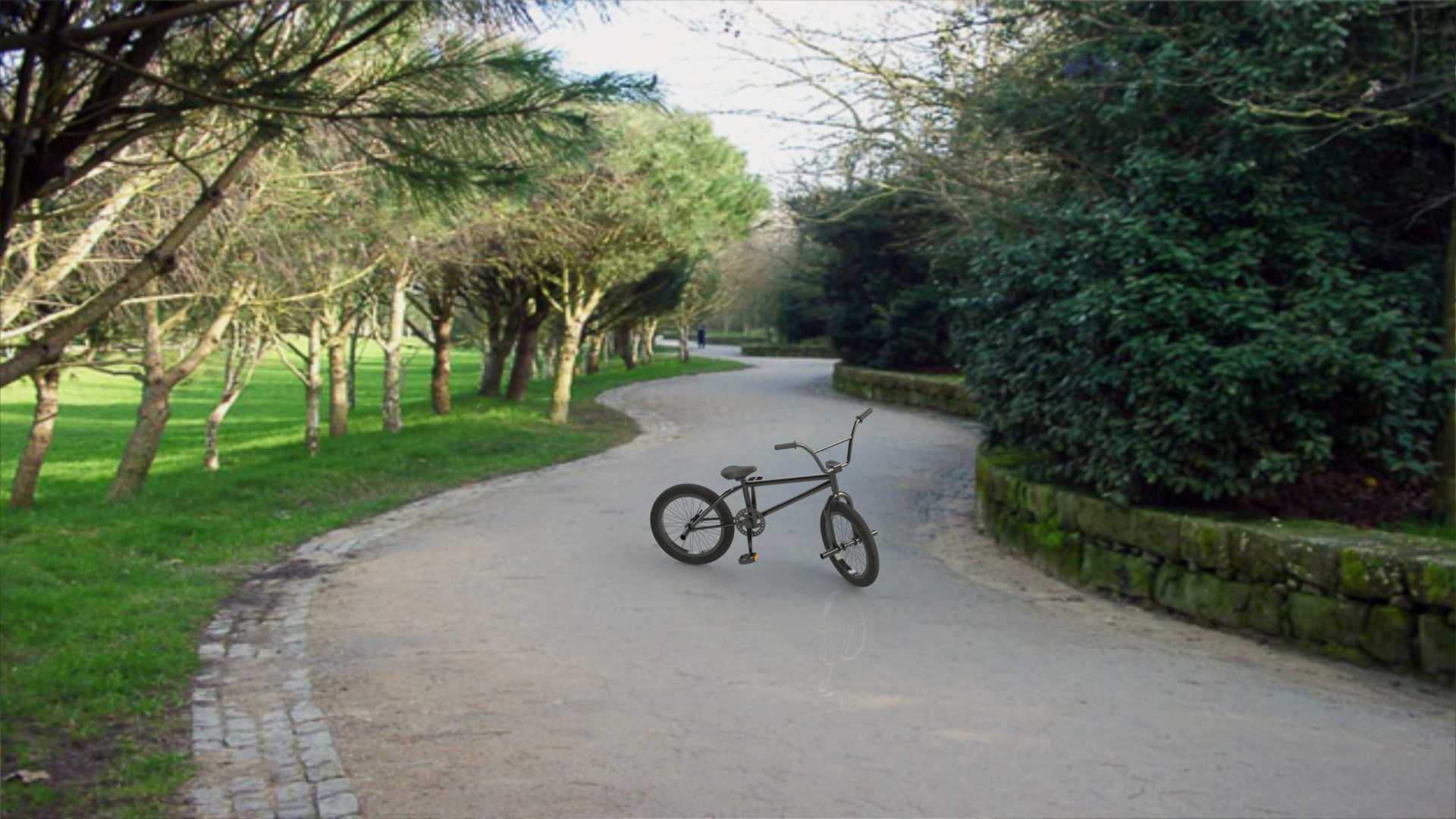

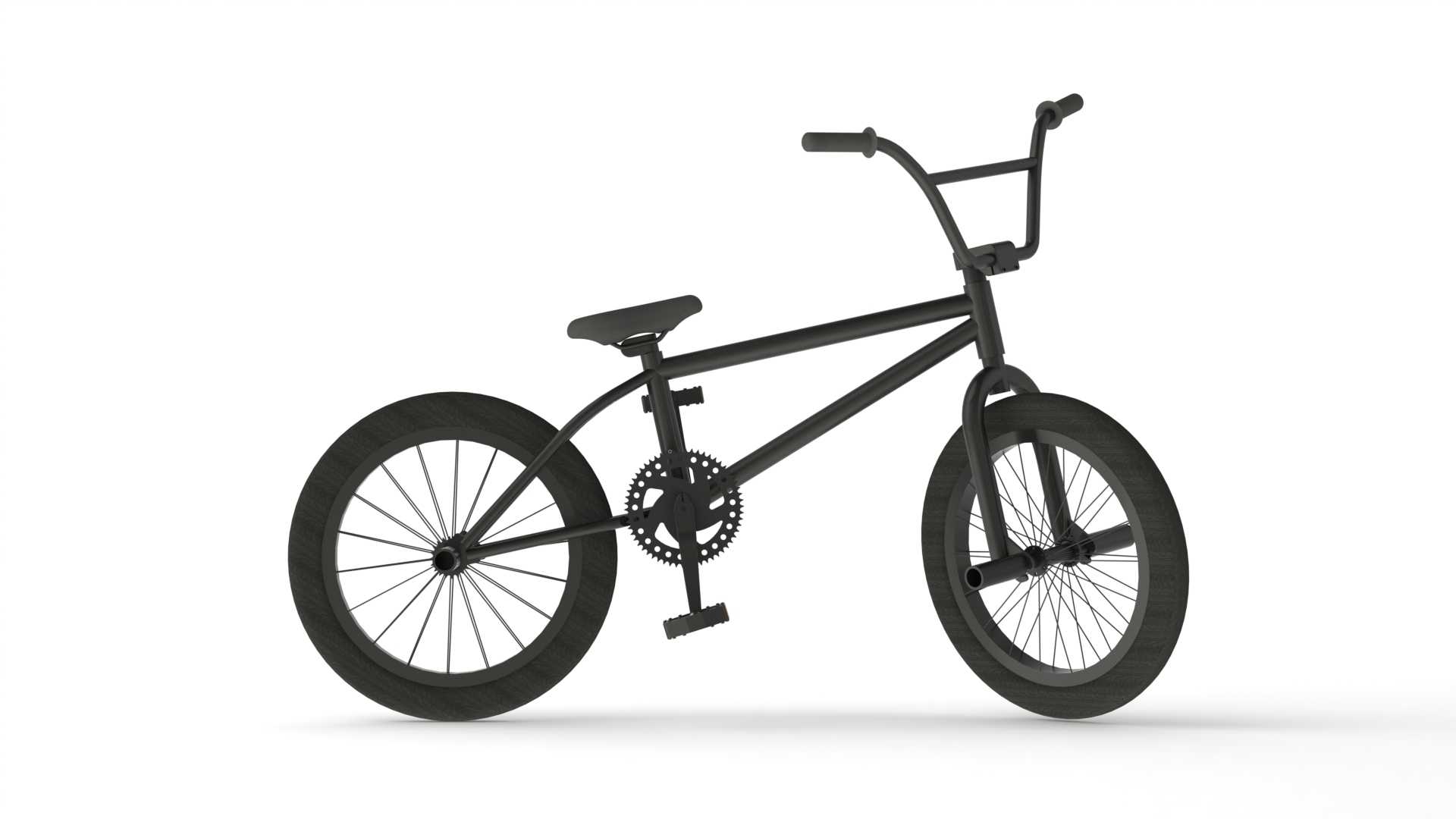

无链条BMX特技小轮车整车结构

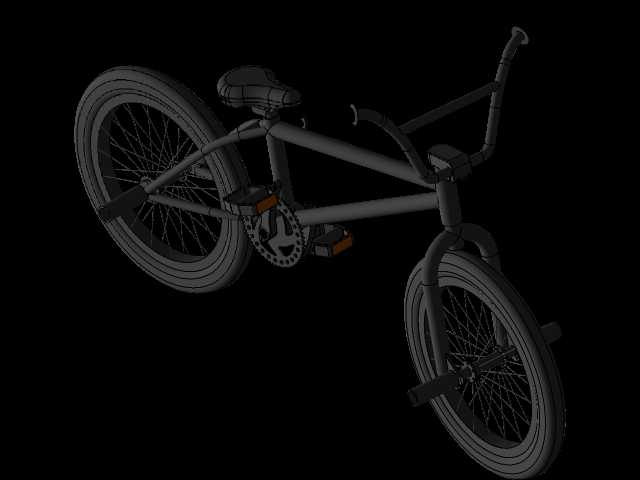

　　这套三维结构围绕BMX特技小轮车展开，整车采用无链条传动思路，重点表达车架、前后轮组、车把、鞍座、脚踏、曲柄和制动相关部件之间的空间关系。与普通通勤自行车不同，BMX车辆在使用中频繁承受跳跃落地、侧向扭转、杆上研磨、急转和脚踏冲击，因此建模时不能只按外观比例摆放零件，而要把受力路径、回转间隙、轮胎包容空间和骑手操控姿态一起纳入校核。

　　从实际用途看，这类小轮车主要服务于街式、公园场地和平地花式动作。骑手在坡道起跳后，整车会经历短时间高载荷落地；在转把、倒车、横杠滑行等动作中，车把、前叉、轮组和车架头管区域又会反复承受侧向力。无链条结构减少了传统链条、飞轮和后变速器在特技过程中的干涉与脱落风险，也让车体下部轮廓更简洁，便于做磨杆、抓脚踏和车身旋转类动作。模型中脚踏直接布置在中轴附近，曲柄、齿盘和轴件形成紧凑的下部结构，虽然外观上保留了BMX recognizable的机械特征，但设计关注点更偏向动作空间和结构强度，而非长距离骑行的传动效率。

　　车架几何是整车设计的核心。上管、下管、座管和后叉之间采用短轴距布局，使车辆在腾空中更容易提拉和旋转。头管角度相对直立，可带来较快的转向响应；后叉长度偏短，有利于后轮滑、起跳和原地转体。建模时需要控制头管到中轴的距离、中轴高度、后钩爪位置以及前后轮心距，这些尺寸会直接影响踏板离地间隙和落地稳定性。若中轴过低，弯道或倾斜动作中脚踏容易触地；若过高，则骑手站立发力时重心偏高，操控细腻度下降。

　　轮组部分采用宽厚轮胎和密集辐条结构。厚胎在落地时提供缓冲，也能在硬质场地边缘接触时降低轮圈损伤概率；小直径轮组使整车转动惯量较小，便于快速转向和空中调整。前后轮与叉腿、后叉之间必须保留足够间隙，既要容纳轮胎受冲击后的形变，也要避免泥污、砂石或轻微偏摆造成摩擦。轮轴中心、钩爪开槽和锁紧螺母的位置需要在装配中保持同轴关系，否则后期调圈、拆装和张紧都会受到影响。

　　车把区域采用高抬升BMX把立与弯把组合，给骑手站立操控提供足够杠杆。车把宽度、把立高度和把横后掠量影响肩部姿态与转把动作，握把端部需要预留护塞空间，防止摔倒时把套直接刮擦地面。前叉立管穿过头管，与碗组形成转动副；在三维装配中应检查车把左右极限转角下，刹车线管、把套与车架上管之间是否存在干涉。

　　鞍座在BMX中并不承担长时间坐姿骑行功能，更多作为动作接触点和临时支撑。座垫位置较低，外形紧凑，避免在抓座、跨步或倒车时卡绊衣物。座管插入座管簇的深度需要满足安全边界，夹锁位置应与车架焊缝保持合理距离。脚踏区域则强调抓脚和抗冲击，踏板外形不能过度外扩，否则在磨杆或倾斜落地时容易先接触障碍物；同时曲柄回转范围内要保证骑手鞋尖与前轮、轮胎、叉腿之间有清晰间隙。

　　在建模流程上，可先以两轮心距、中轴点、头管轴线和座管轴线建立骨架，再沿受力路径铺设管材。车架管件相交处应表达连续过渡和焊接区域，后钩爪、中轴壳体、头管等节点需要适当加强。轮组采用轮胎、轮圈、辐条、花鼓和轴件分层装配，便于后续调整辐条数量、胎宽和轴承位置。整车外形边界应重点检查三种状态：直线骑行时的脚踏最低点、车把最大转角时的前端包络，以及跳跃落地压缩时轮胎与叉架的最小间隙。

　　对于结构设计人员，该模型可用于BMX车架方案评审、动作干涉检查、零部件布局教学和展示级渲染；对于设备选型人员，可从中提取轮径、轴距、中轴高度、把宽和胎宽等关键边界，用于后续样车制作或运动器材开发。整体结构不追求复杂变速系统，而强调短、强、简洁和可控，使车辆在高频特技载荷下仍保持清晰的装配关系和稳定的操控基础。
