布莱顿420E骑行设备专用C型挂载支架

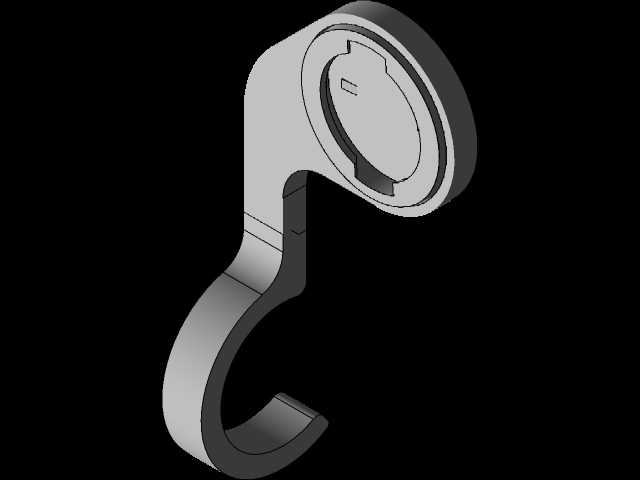

　　日常骑行尤其是长途骑行、户外越野骑行场景中，骑行码表、GPS导航设备的固定一直是容易被忽略但直接影响使用体验的细节，常规的扎带固定、通用卡扣支架要么在颠簸路面出现松动异响，要么夹持力不足导致设备滑落，要么适配性差无法对应特定型号的骑行设备安装点位，这款针对布莱顿骑手420E型GPS设备设计的挂载支架，就是为了解决特定设备的车载固定需求开发的结构件。从结构形态上看，整体采用大弧度C型钩状构型，没有额外的快拆扳把、锁扣凸起等外置结构，整个支架的外轮廓做了连续的圆弧过渡，不存在尖锐棱角，既避免了骑行过程中剐蹭骑行者衣物、皮肤的风险，也能在安装后和自行车车把、把立位置的圆管曲面形成更好的贴合度。设计阶段没有采用传统卡扣支架常用的弹性卡舌+锁止凸点的结构，转而依靠C型结构自身的材料形变提供夹持力，这种设计的核心优势是安装到位后不会出现卡舌与卡槽配合间隙带来的咔嗒异响，在碎石路面、山地越野这类连续颠簸的骑行场景下，不会因为持续振动产生额外的噪音干扰骑行者判断路况，同时连续的曲面接触相比点接触的卡扣结构，能提供更大的接触摩擦力，只要安装时贴合到位，即使遇到连续冲击振动也不会出现支架移位、设备偏转的问题。结构强度上，整个支架采用等壁厚的实体结构设计，壁厚取值兼顾了3D打印成型的工艺要求和结构刚性需求，不会因为壁厚过薄导致夹持力不足，也不会因为壁厚过大造成不必要的重量增加，

　　毕竟骑行配件每一克的重量增加都会在长距离骑行中累积成额外的体力负担。支架分为两个独立的组成部分，分别对应车把夹持端和设备固定端，两个部件之间采用环氧树脂胶接的方式进行连接，这种连接方式相比螺丝连接，不需要在结构上设计螺丝柱、避让孔等额外特征，能让整个支架的外轮廓更流畅，同时胶接面的应力分布更均匀，不会出现螺丝孔位置的应力集中导致的结构断裂问题，组装时只需要将两个部件的结合面做粗糙处理后涂胶对齐，等待胶体完全固化即可达到足够的连接强度，不管是个人用户用桌面级FDM3D打印机自行打印制作，还是小批量采用光敏树脂、尼龙材料做小批量生产，都能很方便的完成组装，不需要额外的紧固件配件。安装边界方面，

　　C型挂钩的开口尺寸和内侧圆弧曲率是按照常规公路车、山地车的标准圆管车把直径做的适配，安装时只需要将C型开口对准车把合适位置按压到位，依靠材料自身的回弹力就能抱紧车管表面，不需要额外的绑带、胶垫辅助固定，当然如果是在特别颠簸的重度越野场景使用，也可以在接触位置增加一层薄橡胶垫提升摩擦力，进一步降低滑动风险。设备安装端的贴合面完全匹配布莱顿420E型GPS设备的背部安装曲面，安装后设备和支架之间完全贴合，不会出现局部悬空导致的按压设备时晃动的问题，不管是骑行中操作设备按键，还是查看屏幕导航信息，都能保持设备位置稳定。整个结构没有设计多余的镂空、装饰性特征，所有曲面都是为了实现夹持功能、避让周边部件服务，

　　比如C型结构的内侧弧度做了微小的倒角处理，既方便安装时顺利卡入车管，也能避免应力集中导致的支架开口处断裂，外侧的圆弧过渡则是为了降低风阻，虽然单个小支架的风阻影响微乎其微，但在公路车竞速场景下，每一处部件的风阻优化累积起来也能带来一定的骑行效率提升。实际使用中，这种无锁扣的纯抱紧式支架还有一个优势，就是需要调整设备位置的时候，只需要稍微用力就能转动支架调整屏幕朝向，调整到合适角度后依靠摩擦力就能保持位置，不需要反复松开锁紧、拧紧锁扣的操作，使用起来更便捷。针对3D打印的工艺特性，整个支架的所有面都设计了合适的打印拔模角度，不需要添加支撑结构就能顺利打印成型，降低了打印后的后处理工作量，个人用户自行制作时不需要掌握复杂的打印参数设置，用常规的PLA、PETG材料就能打印出强度足够的成品，完全能满足日常骑行的使用需求。
