屋面弧形搭接光伏太阳瓦构件

　　该构件面向坡屋面铺装场景，用于将光伏发电功能与传统屋面瓦的防水、排水、遮护功能整合在同一连续铺装单元中。现场排布时，瓦片沿屋面坡度方向逐片上下搭接，沿水平方向通过侧边卷边相互扣合，形成连续的屋面表皮。与后置支架式光伏板不同，太阳瓦本身承担屋面覆盖材料的角色，因此结构设计不能只关注发电面的朝向，还必须同时处理雨水导流、风载传递、踩踏维护、热胀冷缩以及相邻瓦片的装配公差。

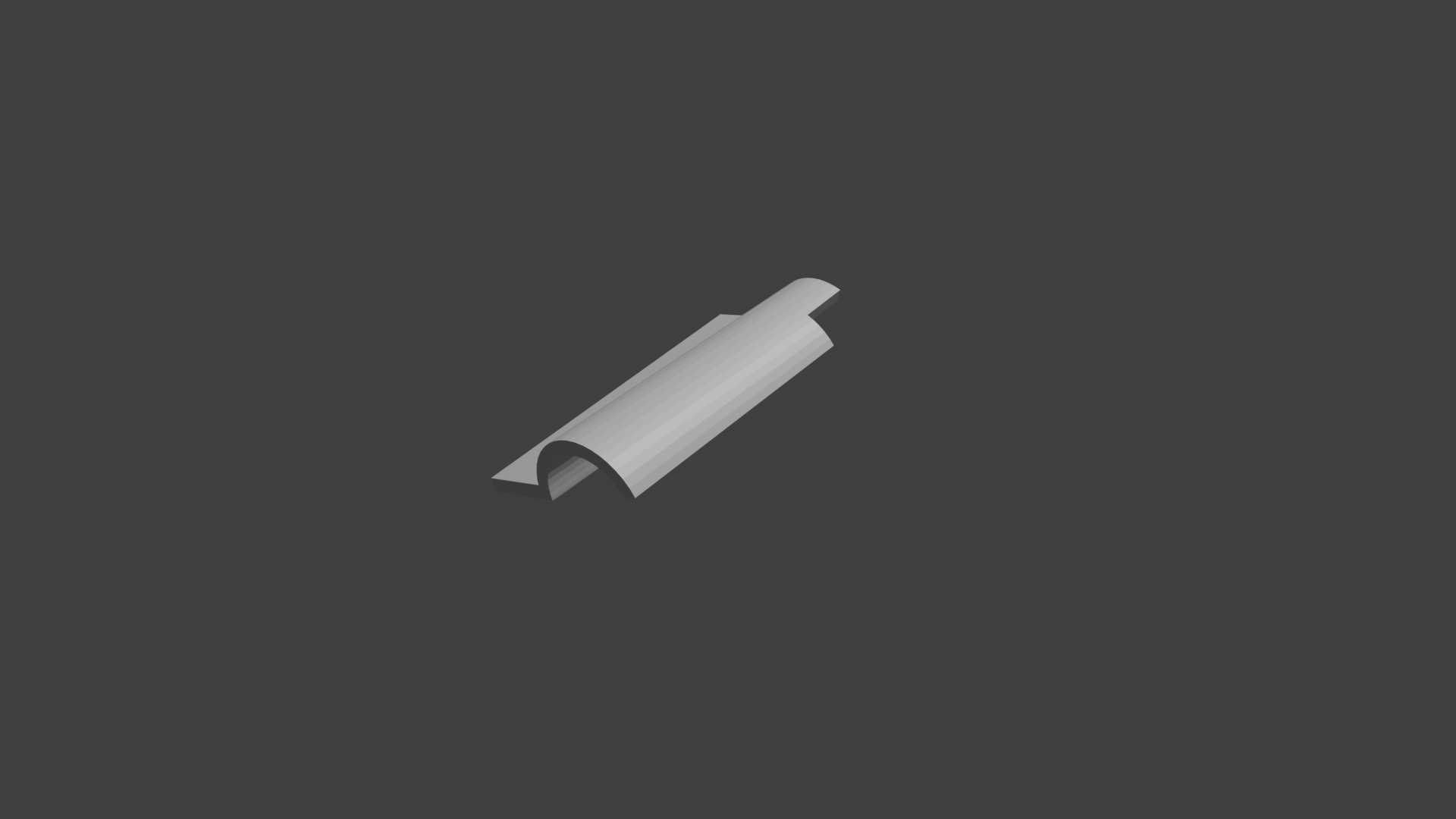

　　模型主体采用长条形弧形断面，瓦面沿长度方向形成平缓拱起，既提高截面抗弯能力，也使雨水能够顺着瓦面弧度快速向两侧搭接缝外排。端部设置收窄和导向结构，便于上一片瓦压入下一片瓦的覆盖区域；侧边保留明显的卷边与扣合轮廓，安装时可与相邻瓦片形成半包裹式搭接。这种构造的重点不在于复杂曲面本身，而在于搭接区域的层次关系：上层瓦要压住下层瓦的迎水边，侧边防风掀边要限制瓦片在负压风载下的离缝，同时又不能因配合过紧而导致现场无法调整。

　　从结构受力看，太阳瓦铺装后承受的荷载主要包括自重、屋面风吸、风压、检修人员局部踩踏以及温度循环引起的伸缩。弧形瓦面相当于一道浅截面薄壁梁，纵向能够跨越挂瓦条或屋面基层的支撑间距；两侧弯折边则提高薄壁板件的边缘刚度，减少运输和吊装过程中的扭转变形。若在实际工程中继续深化，需要结合材料厚度、弹性模量和支撑间距校核瓦面跨中挠度，避免长期荷载下出现积水凹陷。边缘卷边半径也不宜过小，半径过紧会增加成型应力，涂层或金属面层在折弯处容易产生微裂纹；半径过大则会降低扣合紧密度，使风雨在侧向风压下更容易渗入搭接区。

　　安装边界方面，单片瓦的有效覆盖宽度不等于外形宽度，设计排版图时应扣除侧边搭接量，以有效铺装宽度计算水平方向用量。上下方向同样要区分瓦片总长和有效搭接长度，屋面坡度、降雨量和风速等级都会影响最小搭接尺寸。模型中端部的阶梯状轮廓可作为装配定位参考：上层瓦压覆到指定位置后，排水通道仍应保持连续，不能被紧固件或密封材料阻断。若采用隐钉固定，钉位应布置在上层瓦能够覆盖的区域，使钉头不直接暴露在雨水中；若采用明钉，则需配合耐候垫圈并控制压紧力，防止瓦面局部凹陷造成积水。

　　在光伏集成应用中，瓦面还需预留发电组件或薄膜贴合区域。曲面造型不能干扰受光面的连续性，构件弯折边应尽量位于发电区域之外，为接线、汇流和维护留出空间。相邻瓦片之间除机械连接外，还需考虑线缆走向，避免导线在搭接缝处被剪切或长期摩擦。排水路径设计应让水从瓦拱高处向两侧低处流动，并在侧边防风槽处形成有组织的泄水线；任何反向沟槽都可能在暴雨时成为毛细渗水通道。

　　三维建模时，应优先建立单片瓦的有效断面，再通过长度方向拉伸或曲面加厚得到主体，随后单独处理端部搭接和侧边卷边。卷边部分建议保留真实折弯半径和壁厚，不建议用零厚度曲面代替，因为后续干涉检查、装配模拟和工程算量都依赖实体边界。阵列排布时不要简单复制外形轮廓，应按上下搭接关系分层放置，检查上层瓦与下层瓦在端部、侧边和固定点处是否存在干涉。对于屋面阴阳角、屋脊、天沟和檐口等特殊位置，标准瓦还需要配合切角瓦、收边瓦和泛水件使用，模型中的搭接特征可为这些衍生件提供接口依据。

　　该类构件适用于新建坡屋面、旧屋面改造以及景观建筑中的分布式光伏铺装。选型时需关注瓦面弧度与建筑屋面坡度的匹配、侧边扣合方式对施工效率的影响、单片有效覆盖面积与檩条间距的关系，以及后期更换单片瓦时是否需要拆解大面积相邻构件。整体结构强调薄壁成型、连续防水和模块化装配，三维模型可用于结构干涉检查、铺装排布、安装演示和后续加工图纸深化。
