定制异形带钩拉伸弹簧结构设计

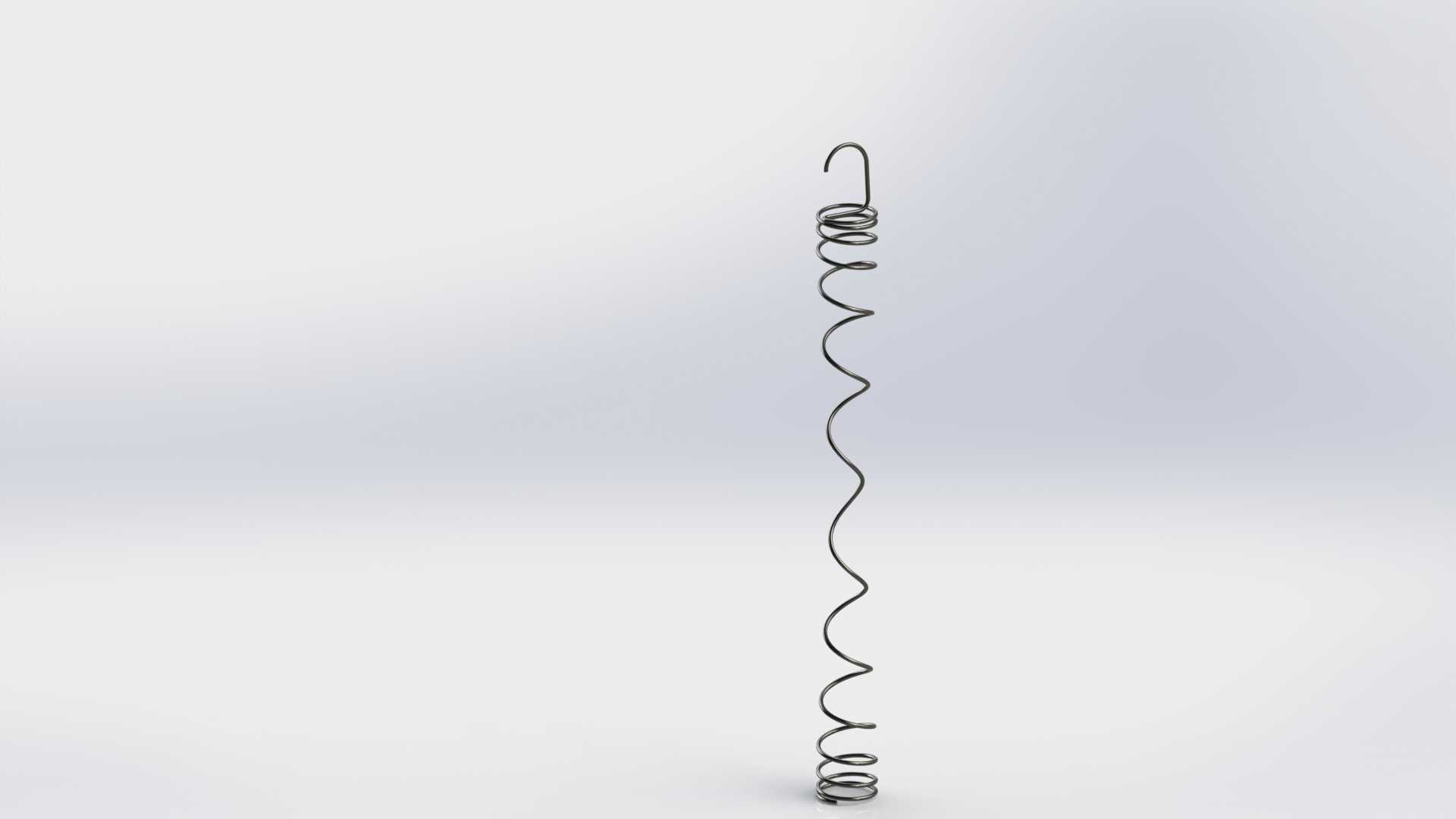

　　这款弹性元件的结构形态区别于常规等螺距圆柱拉伸弹簧，中段采用连续变距波浪形螺旋走线，两端保留密绕圈并在顶端成型挂钩，底端同样设置小直径密绕定位段，整体为细长竖直布置。在消费电子、小型通讯终端、便携检测仪器以及轻载卡扣机构里，这类非规则弹簧并不承担大载荷缓冲任务，更多用于提供恒定且柔和的复位拉力，同时利用自身细长轮廓适配内部狭窄的竖向装配空间。常规直筒拉簧在自由长度较大时，若有效圈数少则刚度偏高，微小位移就会产生明显拉力变化；若增加圈数降低刚度，弹簧外径又会随之增大，难以塞进薄壁壳体的预留槽内。该结构把中段螺旋线沿轴向做成波浪起伏形态，在相同轴向长度下可以排布更多有效变形段，材料展开长度增加，力值曲线被拉得更平缓，

　　而弹簧径向占用尺寸仍维持细杆级别，这是它在紧凑设备里最直接的工程价值。顶端挂钩并非简单折弯成圆环状，而是沿弹簧轴线先向上延伸再回弯，钩口朝向侧面，装配时可以直接挂入塑料壳体内的凸柱或金属支架卡槽，不需要额外配置拉杆、销轴或者挂钩座。底端密绕段并紧后形成近似圆柱的定位端，能够插入底座上的小孔内，限制弹簧下端径向窜动；设备开合、按键回弹或者天线伸缩过程中，弹簧只沿轴向承受拉伸，不会因两端固定点存在微小偏移而发生侧弯、剐蹭内壁。从受力路径看，拉力从顶端挂钩传入，经过端部过渡圈逐步分散到中段变距螺旋区，波浪形螺距在受拉时逐段展开，初始阶段变形集中在波峰位置，拉力上升缓慢，继续拉伸后各圈螺距趋于均匀，刚度略微提升，

　　这种渐进力值特性适合需要低预紧力、大行程手感的机构，比如翻盖阻尼辅助、电池仓卡扣复位、小型探针悬浮支撑。建模时需要重点处理螺旋线的连续性，不能把中段波浪曲线和两端圆柱螺旋线分开生成后再拼接，否则接缝处会出现切线方向突变，导入三维软件进行运动模拟时容易判定为自相交。合理做法是先绘制一条沿轴向变化的螺距控制曲线，以柱坐标方式定义螺旋半径与轴向转角的关系，让端部等距密圈、过渡段、波浪中段在同一条扫引轨迹上完成，再以等直径圆截面沿轨迹扫描成型。挂钩部分与末圈弹簧钢丝采用相切过渡，折弯半径不小于钢丝直径的两倍，避免冷弯成型时内侧产生过大残余应力，也防止后续热处理或表面处理后在折弯根部出现裂纹。安装边界方面，细长弹簧在自由状态下的径向刚性较弱，

　　周围结构需要预留约钢丝直径三到五倍的径向间隙，防止波浪段在压缩或拉伸复位过程中与侧壁接触摩擦；若设备存在振动工况，可在弹簧中段增加一处带孔限位筋，让钢丝从孔中穿过，既不限制轴向伸缩，又能抑制长弹簧的横向抖动。挂钩所在的挂柱直径应略大于钩内开口宽度，保证装配后挂钩不会在冲击中脱出，同时挂柱边缘需要做圆角处理，避免长期往复拉动时切断钢丝表面。材料选用上，这类轻载弹簧通常采用碳素弹簧钢丝或不锈钢丝，前者弹性极限高、成本低，适合室内干燥环境；后者耐锈蚀，适合手持设备可能接触汗液、潮气的场景。表面不需要复杂涂装，不锈钢件可直接抛光去毛刺，碳素件做电泳或镀锌处理，端部弯钩处要保证镀层连续，防止应力腐蚀开裂。在整机布局阶段，结构工程师往往先根据按键或卡扣的行程确定弹簧拉伸量，再反推所需刚度，这款模型提供的变距波浪构型可以作为选型参考：当标准拉簧无法同时满足长行程、低力值、小外径三个约束时，通过改变螺旋线轴向分布，而不是单纯更换材料或线径，就能在有限空间内获得更平顺的复位力，减少机构卡滞和手感不均的问题。
