这套注射泵结构主要面向比例模型、教学演示台架和小型流体回路的仿真装配场景,并不是按工业量产医疗泵或大流量化工泵的边界去设计。实际使用时,它更强调外观还原、握持操作逻辑和小空间内的机构布置,适合装在缩比车辆、实验装置模型、场景道具或桌面演示系统中,用来表现推送、抽吸、定量输送等动作关系。

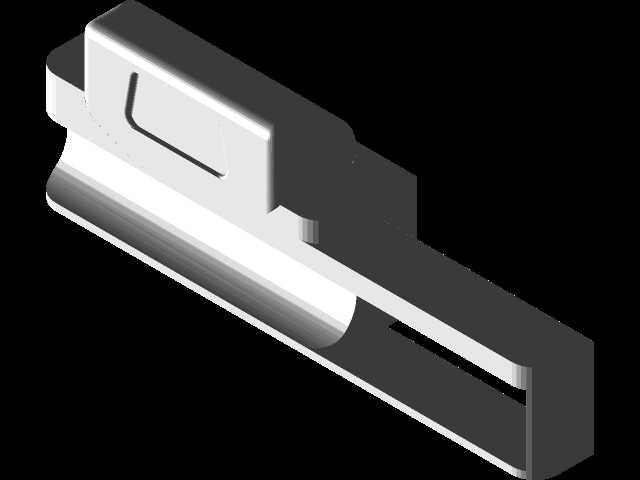

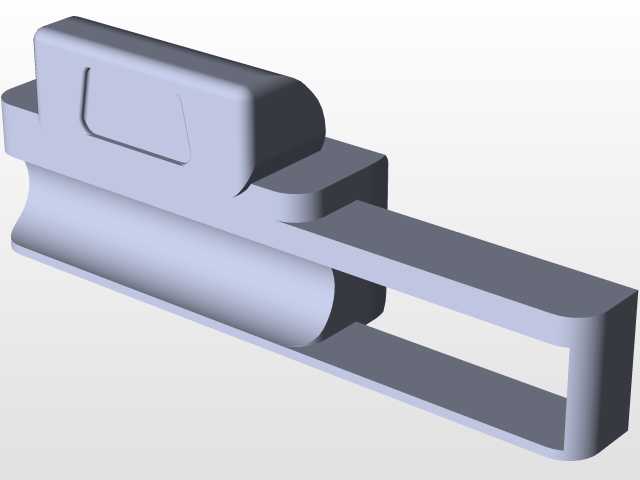

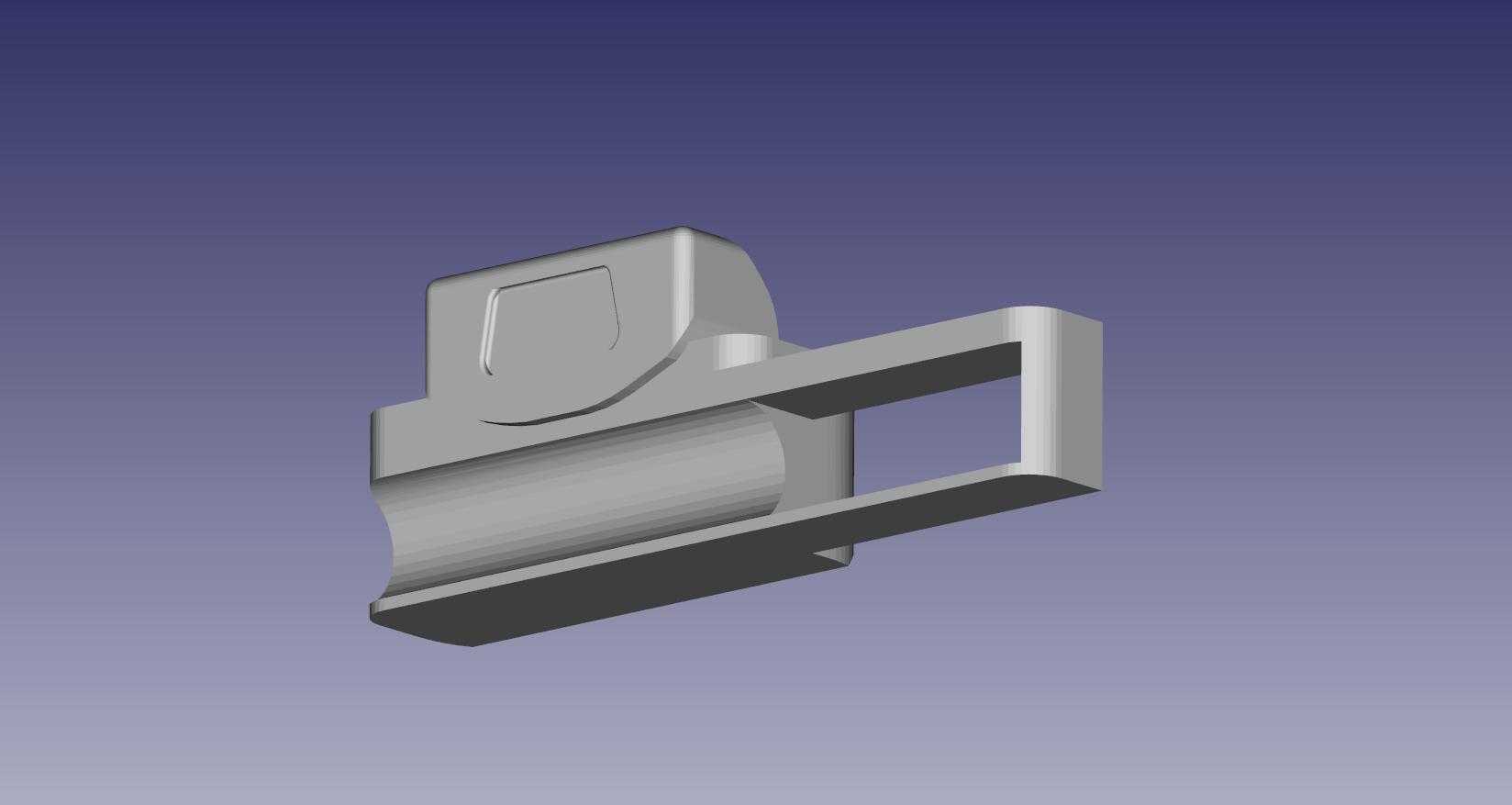

从结构上看,泵体采用横向筒状腔体作为主体,前端或侧部承担流体腔的外形表达,上部设置带凹陷轮廓的按压或握持区域,后侧延伸出框形支架。该支架不是单纯装饰件,它在模型中承担两个作用:一是给推杆、滑座或联动件提供运动导向边界,二是让整体外形在装配后形成稳定的受力轮廓。框形开口能够减轻实体质量,也便于在三维打印或小比例加工时观察内部杆件的运动方向。
设计思路上,先确定的是泵筒轴线与操作件之间的相对位置。比例模型中的注射泵需要让人一眼识别出“筒状腔体+推送机构+操作端”的组合,因此主体圆柱段保持连续,上部块状结构通过圆角过渡与筒体连接,避免出现生硬的直角堆叠。上部块状区域的浅凹面模拟了真实设备上的指位、铭牌区或成型加强区,虽然在缩比件中不一定承担实际按压功能,但它能增强表面层次,使渲染图中光影不会过于平板。
后部框架的宽度与筒体直径接近,侧向伸出后形成矩形闭环,杆件可沿框架长度方向布置。若用于动态演示,可在框架内配置推杆、齿条或滑块;若只做静态外观,该框架仍能保留注射泵的机构识别特征。筒体下方的弧形底面与安装基面贴合,摆放时接触面集中在下部弧面和框架末端,能够减少晃动。对于需要固定到模型底板的场景,可在筒体下方增加隐藏式支座,或在框架后侧预留螺钉孔、粘接平面,但不应破坏外侧连续轮廓。
外形尺寸的控制要服从比例模型的安装边界。泵体长度方向由筒体和后框架共同决定,框架约占总长的较大比例,因此在布置周围管路、手柄或车体内饰时,需要给后侧杆件留出直线运动空间,不能把框架末端紧贴隔板。高度方向的最高点在上部块状结构,筒体中心线以下还要保留弧面下沉量,安装槽不能只按矩形块高度估算。宽度方向则以上部块体和框架侧壁为边界,两侧若布置软管接头或联动连杆,应避免与框架外侧面干涉。
功能特性方面,该结构把泵腔、操作区和导向架整合在一个紧凑实体中,零件数量少,外形线条干净。筒状部分适合表达活塞泵或注射泵的腔体特征,上部块体可作为手动按压、拇指抵靠或阀件安装区域,后框架则负责推送方向的视觉引导。对于三维建模从业者,建模时可先拉出主体圆柱,再以拉伸和切除方式形成后侧框形支架,最后对上部块体进行圆角、凹面和过渡面处理。需要注意的是,框架与筒体交接处应保留足够壁厚,缩比打印时若壁厚过薄,长边容易在去除支撑后变形。
在实际装配中,流体接口若要做出可通流效果,可在筒体端部增加小直径接头,并在内部预留直通孔道;若仅用于外观展示,则端部保持封闭即可,避免细小孔道在小比例制作中堵塞。推杆区域应与框架同心或平行,滑块外轮廓和框架内孔之间要保留均匀间隙,尤其是采用光敏树脂或FDM打印时,侧向摩擦面不能按理想零间隙处理。上部凹面的深度不宜过深,主要作用是增加外形辨识度,过深会削弱块体顶部强度,也会在渲染时产生不必要的黑影。
从应用适配来看,这类注射泵并不追求高压输送,而是关注微缩场景中的机构真实性。它可以作为仿真医疗设备、实验台架、车载补给装置或化工场景模型的一部分,也可以用于机械课程中讲解柱塞、泵腔、导向支架和手动驱动之间的关系。整体结构没有复杂曲面,制造友好性较好,后期修改时可通过调整筒体直径、框架长度和上部块体高度来适配不同比例,而不必重新建立基本形体。
