冲击式水斗转轮水轮机结构设计

　　该转轮结构面向高水头小流量水力能转换场景，常见于山区引水式电站、微型水电示范点、工业余压回收管路以及教学试验台。冲击式水轮机与反击式机型的根本区别在于：水流并非充满整个流道，而是经喷嘴形成高速射流，在大气环境中冲击轮缘上的水斗，依靠动量变化推动转轮旋转，因此其结构对水头波动适应性较强，机组在部分负荷下仍能保持较稳定的出力特性。

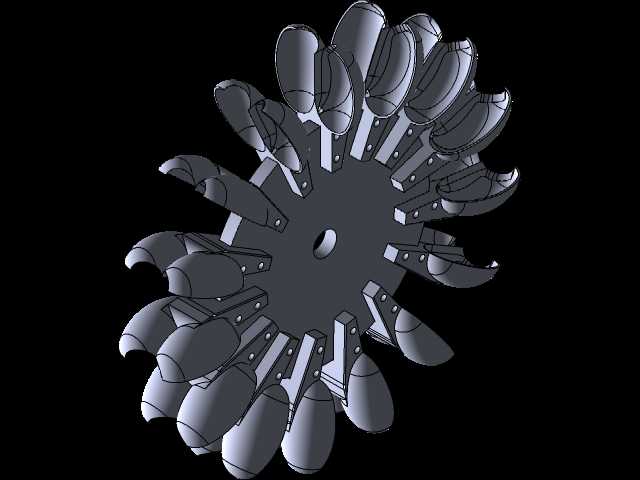

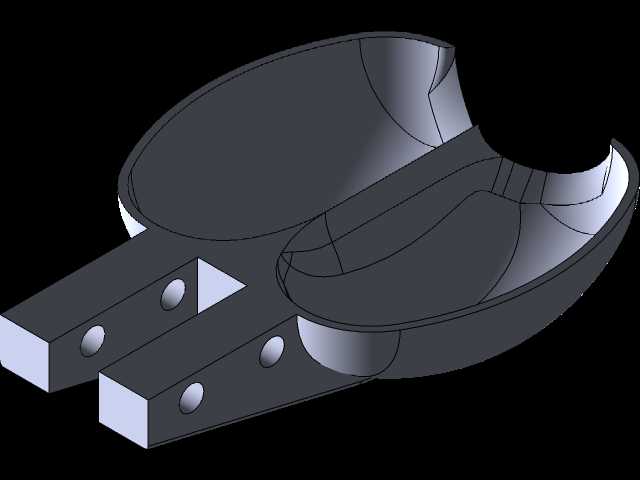

　　从三维结构看，转轮由中心轮毂、径向支承臂和沿圆周均布的勺形水斗组成。轮毂中央设置轴孔，用于与主轴配合传递扭矩；孔周可根据实际装配需要布置键槽、锁紧螺母定位面或胀套配合面。轮毂向外延伸出多根支承臂，臂与水斗背部相连，使水斗在高速旋转时获得足够刚度。水斗呈对称双勺形态，中间设有分水刃，入射射流被分水刃劈开后沿两侧斗面平滑转向，最终从斗口两侧排出。该形态的关键不在于外观复杂，而在于使水流方向在有限包角内完成近180度折转，从而获得较高的动量利用率。

　　建模时应先确定转轮节圆直径、水斗数量、斗宽、斗深、进水边缺口位置及出水边开口关系。水斗数量过少会导致射流在相邻斗之间穿越，形成周期性漏流；数量过多则增加制造难度，并使斗间排水空间狭窄，造成落水干扰和附加风损。勺形曲面需要兼顾入射、转向和排泄三个阶段：内表面应减少突变折角，避免局部脱流；背部轮廓则要让前一只水斗排出的水顺利离开旋转区域，不撞击后续水斗。分水刃位置应尽量靠近射流轴线，刃口厚度在工程上不能无限减薄，需兼顾铸造、焊接或数控加工后的强度与抗冲蚀能力。

　　安装边界方面，转轮与喷嘴之间的相对位置十分关键。射流中心线应与转轮节圆相切或按设计偏置，喷嘴出口到水斗工作面的距离需控制在合理范围内，距离过大将使射流发散、掺气并降低能量集中度；距离过小则可能在机组振动或热膨胀时发生碰擦。主轴轴线、喷嘴轴线和机壳观察窗口应在总装阶段统一校核。机壳内部还需留出足够的排水通道，使做功后的水流迅速落入尾水渠，避免回水拍打转轮。

　　受力分析不能只关注静扭矩。水斗在每次接受射流时都会承受脉冲载荷，分水刃和斗根区域是应力集中较明显的位置；支承臂与轮毂交接处承受离心力和水动力弯矩的共同作用，圆角过渡应连续。高水头电站的水流常含砂粒，斗面特别是进水边容易出现磨蚀，因此曲面建模时应保留可堆焊修复或机加工修整的余量。对于微型机组，也可采用整体铣削或铸造后精加工；对于教学与试验模型，则可通过三维打印、铝合金加工等方式验证装配关系和流道形态。

　　总体上，该结构围绕射流冲击、动量转换、周向布置和主轴安装四条主线展开，既体现冲击式水轮机转轮的典型几何特征，也为后续喷嘴匹配、壳体设计、轴系校核和出力计算提供了明确的三维基础。
