格洛克手枪发射模式选择保险机构

　　这套结构对应的是手枪套筒座左侧、扳机上方那枚拨杆式发射模式选择装置，也就是常说的快慢机与手动保险集成组件，在勤务使用、战术训练以及枪械结构拆解教学场景里，属于操作频率极高、配合精度要求极严的核心控制小件。实际打靶或者执勤拔枪操作时，射手持枪手的拇指不需要大幅度改变握枪姿态，仅需向上或向下小幅拨动拨片，就能在保险锁止、半自动单发、全自动连发三个档位之间完成切换，整套动作可以在据枪瞄准的过程中盲操作完成，不会破坏瞄准线的稳定，这也是现代警用、战术改进步枪和手枪人机工程设计里反复优化拨杆行程、拨片触感的核心原因。

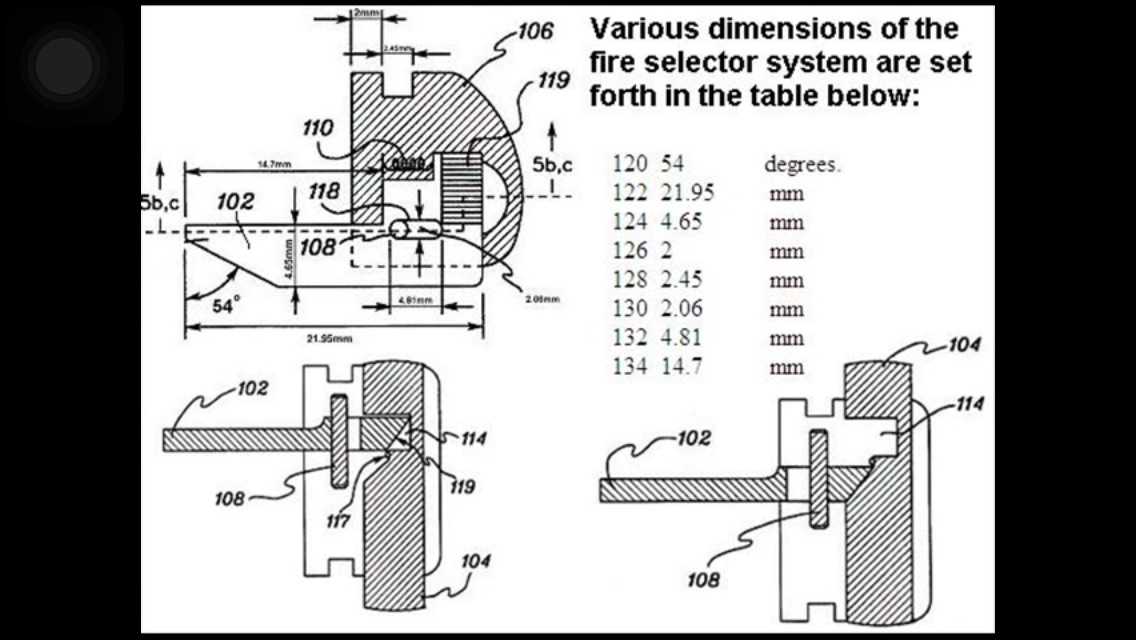

　　从结构配合逻辑来看，这套选择器并不是一个孤立的拨杆零件，它由外露的拨片本体、穿入机匣内部的转轴、转轴末端带不同角度缺口的凸轮盘、与扳机连杆联动的锁止挡块、以及和击发阻铁配合的释放凸台共同组成。图纸里标注的多组角度参数，本质上是在定义凸轮盘每旋转一个档位时，各个配合面的切入深度：当拨杆处于最上方保险位置时，凸轮上的锁止面会同时顶住扳机连杆的运动路径和阻铁的回转限位面，此时即便扳机受到外力挤压、或者枪械跌落产生冲击惯性，击针也无法被释放，形成双重机械保险；切换到中间半自动档位时，锁止面让开扳机连杆的行程，但凸轮上的单发限位凸台会在每次击发循环后，强制扣住阻铁，只有射手松开扳机重新扣压，才能再次释放击针，保证每扣一次扳机只射出一发弹；拨到最下方全自动档位时，单发限位凸台完全转开，只要扳机保持扣压状态、阻铁在套筒后坐复进循环中被持续压下，击针就会跟随套筒循环连续击发，直到弹匣内弹药耗尽或者射手松开扳机。

　　设计这类小件最容易出问题的地方，首先是档位定位的手感与可靠性，转轴内部通常会搭配一颗弹簧顶紧的钢珠，对应凸轮盘侧面三个半球形定位凹坑，拨杆切换时钢珠落入凹坑会产生清晰的段落触感，既不能因为弹簧力太大导致射手戴战术手套拨不动，也不能因为弹簧太软、凹坑深度太浅，在射击振动下自行跳档。其次是各配合面的尺寸公差控制，图纸里给出的不同档位下凸台伸出长度从2毫米出头到接近15毫米的梯度变化，每一级的尺寸差都直接决定锁止面能不能完全挡住联动件：如果凸台高度留得不足，保险状态下存在轻微扳机扣动余量，就会出安全隐患；如果凸台加工过高，切换档位时就会和邻接零件发生硬干涉，拨杆根本扳不到位。

　　安装边界方面，整套选择器的转轴横向穿过聚合物套筒座对应的预制孔位，两端分别限位：外侧拨片沉在套筒座表面的凹槽内，拨片边缘和套筒座外表面保留不到1毫米的间隙，既不会突出过多勾挂枪套、衣物，也不会凹得太深导致拇指发力打滑；内侧凸轮盘完全容纳在套筒座内部的空腔里，和扳机连杆、阻铁、发射机基座的相邻壁面之间预留0.3到0.5毫米的活动间隙，保证在沙尘、污泥进入机匣的恶劣环境下，各个运动件依然有足够的容污空间，不会因为细小颗粒卡滞导致失效。拨杆本身的外形做了贴合拇指指腹的圆弧过渡，边缘没有尖锐棱角，长时间反复操作也不会磨破手套或者擦伤手指，外露表面通常会做防滑滚花或者凹槽处理，哪怕手上沾有枪油、雨水，也能稳定发力拨动。

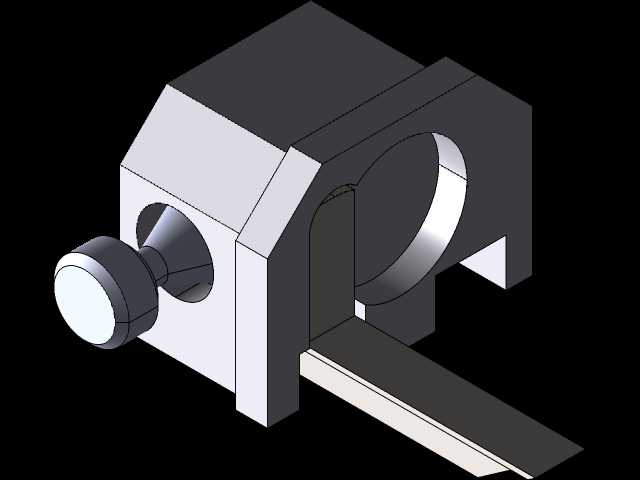

　　从结构验证的角度，建模过程中需要反复做运动干涉仿真：模拟拨杆在三个档位之间完整回转的全过程，检查凸轮每一个角度位置下，和扳机连杆、阻铁、击针组件的相对运动关系，确认保险位置下所有击发传动路径被完全刚性阻断，半自动位置下单发阻铁的扣合量满足设计要求，全自动位置下连发释放动作没有卡滞。同时还要结合套筒的后坐复进轨迹，确认选择器的任何零件都不会和往复运动的套筒发生碰撞，整套发射机组件装进套筒座之后，不需要额外的专用工具，仅靠顶出固定销钉就能完成选择器的拆装更换，野外勤务条件下，使用者借助简单工具甚至弹壳底边，就能完成故障件的替换，这也是轻武器零部件设计里对维护性的硬性要求。
