多轴可调钻孔定位工装结构

这套可调式钻孔定位工装，主要面向小型零件的精密钻孔工序场景，常见于五金加工车间的小批量多品种零件生产、维修班组的现场配钻作业，以及教学实训场景下的钻孔工艺演示，能够替代传统划线打样冲的低效定位方式，降低钻孔位置偏差导致的零件报废率。

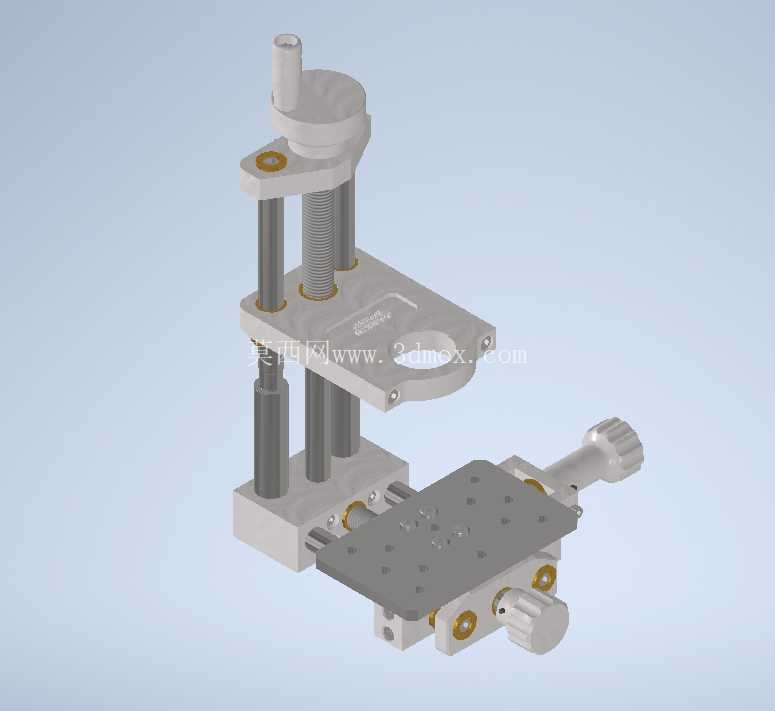

从结构功能来看，整套装置分为立柱导向进给单元、XY轴滑移工作台单元、工件装夹平台三个核心部分。立柱部分采用双圆柱光杆作为导向支撑，搭配梯形丝杠实现上部钻具安装座的垂直进给，丝杠顶端预留了钻夹头或者小型动力头的安装接口，光杆与安装座之间配置了无油衬套，保证垂直进给的直线度，避免进给过程中出现偏摆导致钻孔歪斜。安装座侧面设置了锁紧旋钮，当需要固定钻孔深度或者进行盲孔加工时，可通过旋钮锁紧立柱与安装座的相对位置，保证加工深度的一致性。

下部的XY轴滑移平台采用燕尾槽导轨结构，两个轴向分别配置细牙调节螺杆，单轴调节行程覆盖常见小型零件的孔位分布范围，调节手轮带有刻度圈，可实现0.1mm精度的孔位微调，每个轴向都设置了独立的锁紧机构，调整到位后可锁定平台位置，避免钻孔过程中平台受切削力移位。平台表面加工有标准间距的螺纹孔阵列，可搭配压板、快速夹钳实现不同外形零件的装夹，无论是方形块状零件、轴类零件还是异形冲压件，都能通过组合装夹附件完成固定，不需要针对单一零件制作专用夹具。

设计过程中优先考虑了操作的便捷性与结构的刚性平衡，整体框架采用铝合金与45号钢搭配的材质方案，立柱、丝杠、调节螺杆等受力部件采用45号钢调质处理，保证受力时的形变控制在允许范围内，平台座、安装座等结构件采用铝合金加工，降低整体重量，方便根据作业需求移动工装位置。垂直进给的丝杠导程经过匹配计算，转动手轮一圈的进给量适配常规钻孔的吃刀量，既不会因为导程过大导致进给过快崩损钻头，也不会因为导程过小降低加工效率。

安装边界方面，整套工装的底座采用平整的铸铁底板，底板四个角设置了安装沉孔，可直接固定在标准钳工台台面上，也可搭配T型槽螺栓固定在钻床工作台上，不需要额外制作过渡安装板。整体垂直高度适配常规台钻的主轴行程范围，当作为独立手工钻孔工装使用时，操作人员可坐姿操作，手轮位置处于手臂自然伸展的操作区间，长时间作业不易产生疲劳。XY平台的调节手轮分别布置在平台的前侧与右侧，符合操作人员的常规操作习惯，调节时不需要探身或者改变站位。

在实际应用中，这套工装可完成零件上的阵列孔、台阶孔、斜面孔（搭配角度垫块）的加工定位，尤其是针对小批量生产中不同孔位的零件，不需要重新划线，只需要通过XY轴的刻度调整就能快速定位孔位，相比传统工艺可缩短60%以上的定位准备时间。同时双立柱的导向结构可保证钻头与工件表面的垂直度，避免手工持钻或者台钻定位不准导致的孔位倾斜、孔口毛刺过大等问题，加工出的孔位位置公差可控制在0.15mm以内，满足一般机械零件的装配精度要求。

结构上还预留了拓展接口，上部的钻具安装座可更换不同规格的连接套，适配不同型号的手持电钻、气动钻或者小型主轴动力头，下部的工作平台也可加装分度盘附件，完成圆周等分孔的加工，不需要对主体结构进行改动就能拓展使用场景。所有运动部件都设计了防尘结构，燕尾槽导轨表面配有刮屑片，可阻挡钻孔产生的铁屑进入导轨配合面，减少日常维护的工作量，延长工装的使用寿命。
