十七寸轮辋滚珠限位挡圈结构

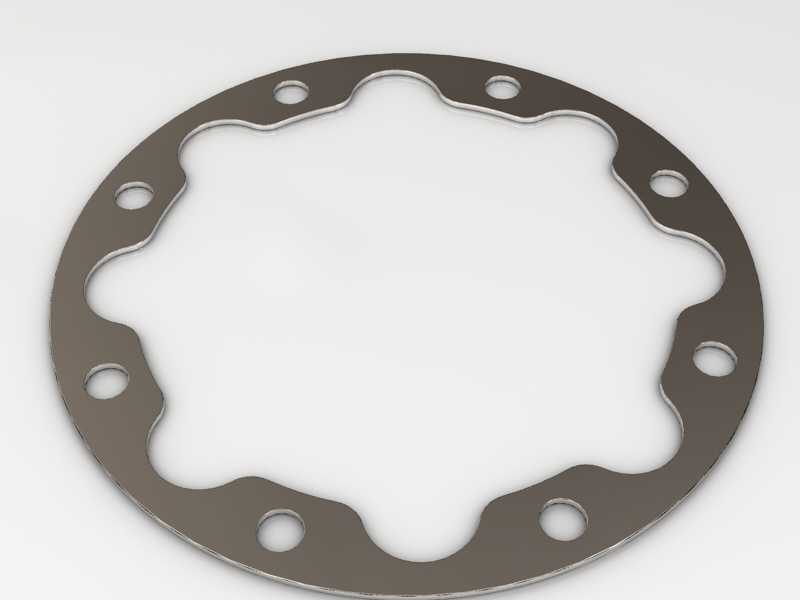

　　该薄环形构件主要用于十七寸轮辋总成内部，承担滚珠保持、侧向限位与装配边界约束作用。零件整体呈扁平环状，外轮廓接近圆形，内孔并非连续光滑圆孔，而是由多段内凹圆弧与过渡曲线交替组成，形成与滚珠排布相匹配的波浪形约束边界。环体上均匀分布多个圆形通孔，孔位沿周向错开布置，用于穿装紧固件或与相邻轮辋部件定位连接。

　　从实际装配关系看，该件位于轮辋相关回转部件之间，工作时不承受复杂的主体承载任务，但对滚珠的运动轨迹、周向间距和侧向脱出风险有直接影响。内缘波浪轮廓的每一处凹位都对应滚珠的局部容纳区域，曲线过渡处需要避免尖角和突变，以减少滚珠接触时的应力集中。外缘则保持较完整的环形带，为安装孔提供足够的边距和刚性支撑，使薄板件在拧紧后不易发生局部翘曲。

　　结构设计上，环体厚度较薄，属于典型冲压或激光切割后再进行精加工的片状零件。建模时应优先保证轮廓闭合、孔位同心和周向阵列关系准确。内形曲线不能简单用单一圆替代，需要按照滚珠接触路径分段绘制；各圆弧之间的过渡段应保持相切，使零件在实际接触滚珠时受力连续。安装孔的直径、孔中心所在节圆以及孔与内外轮廓之间的最小壁厚，是建模和加工校核中的关键尺寸。若孔边距过小，紧固时容易产生压陷或裂纹；若孔位节圆偏差过大，则会造成与配对件孔位错位。

　　在轮辋装配场景中，该挡圈需要与轮毂、滚珠、密封或压紧件共同形成稳定的运动空间。其平面度会影响滚珠受力均匀性，因此模型中应保留合理的厚度特征和平整端面，不宜将其简化为无厚度线框。外缘圆形边界用于控制零件在轮辋腔体内的径向位置，内缘异形边界则负责限制滚珠相对位置，两者共同决定零件的安装兼容性。

　　三维建模过程中，可先绘制外圆基准和内孔异形轮廓，再按周向关系建立安装孔特征。孔位数量与内缘凹位数量存在对应关系，阵列时应注意角度起始位置，使孔洞落在轮廓材料较宽的区域，避免孔壁与内形曲线发生干涉。完成草图后通过拉伸生成薄环实体，并对孔口、轮廓边缘建立符合加工习惯的细小倒角或锐边特征。对于需要后续钣金展开或冲压工艺评估的场景，还应检查最小槽宽、孔桥宽度和轮廓曲率半径，确保零件既能满足装配限位，又具备稳定的加工工艺性。

　　该类构件虽然外形简单，但对尺寸协调性要求较高。内孔曲线决定滚珠运动空间，安装孔决定装配可靠性，环带宽度决定零件刚性。设计时需结合轮辋内腔直径、滚珠直径、紧固件规格和相邻零件端面形状综合校核，避免出现滚珠卡滞、挡圈偏磨、孔位干涉或装配后松动等问题。
