排气导流扩散器多规格壳体结构

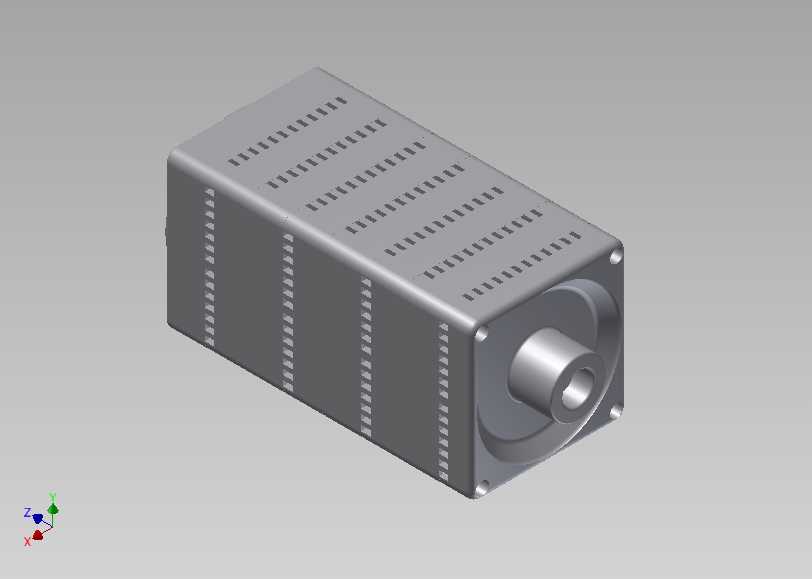

　　该组结构围绕排气扩散与空气整流需求展开，主体由多组方形安装法兰、筒状导流腔和外侧密集散热筋组成，适用于小型风机出口、电子设备风道、实验通风管路以及需要对气流进行减速扩压的安装节点。实际使用时，气流从一侧轴向接口进入内部通道，经过渐扩或导流型腔室后向另一侧送出，方形法兰承担与设备面板、风道隔板或相邻组件的固定连接，外表面的肋状结构既增加壳体刚性，也扩大与空气接触面积，在热风通过时辅助降低局部温升。

　　从建模处理上看，各规格件均保留了较明确的安装边界：背部或端部法兰呈近似方形，四角区域预留紧固件布置空间，中心圆筒与法兰之间通过连续过渡连接，避免截面突变造成应力集中。法兰面需要作为贴合基准，建模时应保证其平面度和接口轴线的垂直度；圆筒壁厚、法兰厚度与肋条高度之间要形成合理比例，过薄会在注塑、压铸或钣金成型后产生翘曲，过厚则增加材料占用并可能带来缩痕。散热筋沿筒壁周向或轴向排布，筋条间距不能只按外观确定，还要考虑模具脱模、铸件冷却以及灰尘积聚后的清理空间。

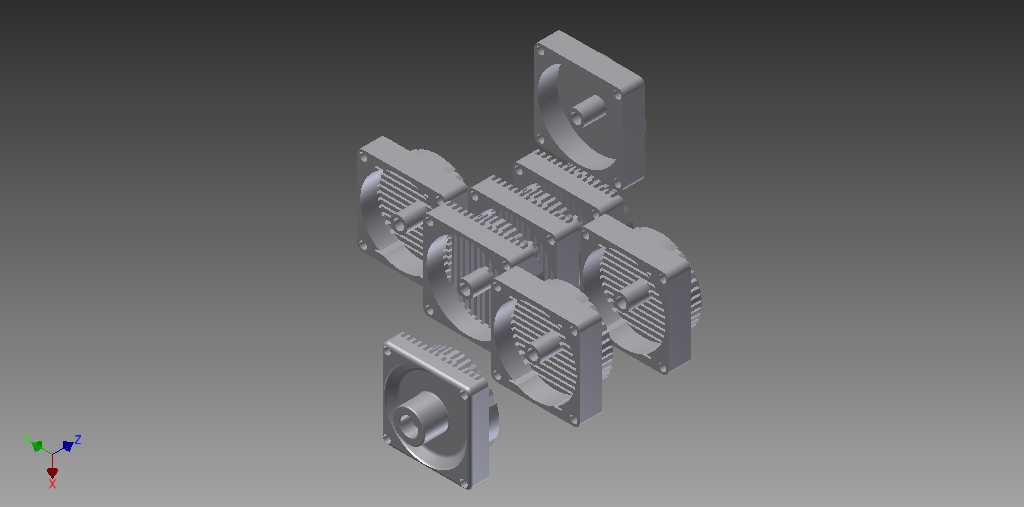

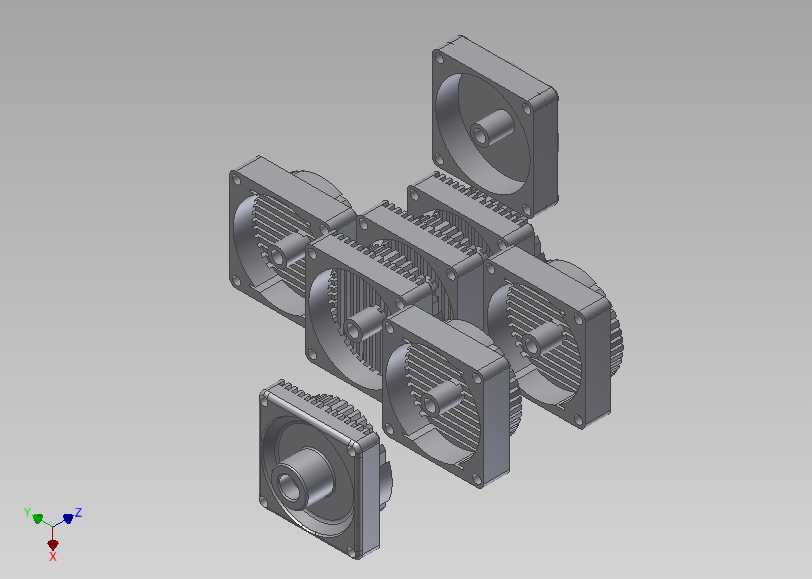

　　不同外形件之间的差异主要体现在接口朝向、法兰尺寸和腔体深浅上。部分结构采用单侧圆筒伸出，适合直接卡在设备面板开孔处；部分结构两端均有连接特征，适合串接在风道中间；还有的件在方形壳体上布置较宽的肋片，更偏向设备外壳上的排气罩。选型或改型时，应先确认安装面板的开孔直径、螺栓孔位置、外侧可用高度以及相邻元件的避让范围，再判断扩散腔能否提供足够的通流面积。若设备内部空间紧凑，不能单纯加大外径，可通过调整导流腔长度、入口圆角和出口截面来改善气流组织。

　　结构设计的重点不在复杂运动机构，而在气流通道与安装基准的协调。入口边缘应设置圆角或倒角，使空气进入时减少突然收缩；内腔转折处不宜出现尖锐死角，否则会形成局部涡流并增加噪声。法兰与筒壁交接处建议保留加强圆角，既能降低成型时的裂纹风险，也能提高受振动后的疲劳寿命。对于需要密封的场合，法兰贴合面可增加浅槽或平面密封区；对于仅作防护和导流的场合，则可在法兰上直接设置螺钉过孔。

　　三维建模时，可先以中心轴线建立回转主体，再完成方形法兰和安装孔阵列，最后按腔体规格阵列散热筋。多规格件适合采用参数化方式控制法兰边长、筒径、筋高、筋厚和孔距，这样在面对不同风机尺寸或面板厚度时，只需调整关键参数即可派生新件。肋条根部与筒壁相交位置应检查拔模方向和最小壁厚，若用于塑料成型，需保证内外表面脱模斜度一致；若用于金属加工，则要关注刀具可达性和装夹基准。

　　现场装配中，这类扩散器通常紧贴设备外壳或风道隔板，螺钉从法兰四角压紧，后侧需要预留工具旋转空间。轴向伸出的圆筒不宜承受过大管路载荷，外接软管时应通过卡箍或过渡套分担重量。若用于高温排风环境，材料与肋片结构要同时考虑热膨胀和连续工作温度，法兰连接面也要避免因热变形产生间隙。整体来看，该模型把导流、安装、散热和外形防护集中在同一壳体上，结构特征清晰，适合作为通风设备末端扩压件、风机排气罩或电子机柜风道组件的设计参考。
