方程式赛车浮动式通风制动盘结构

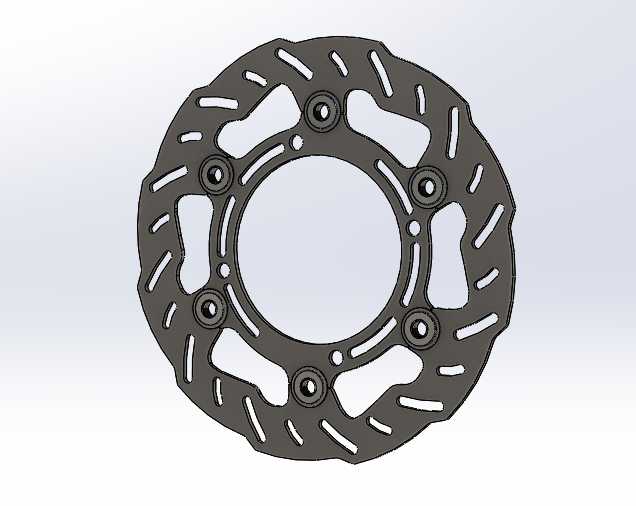

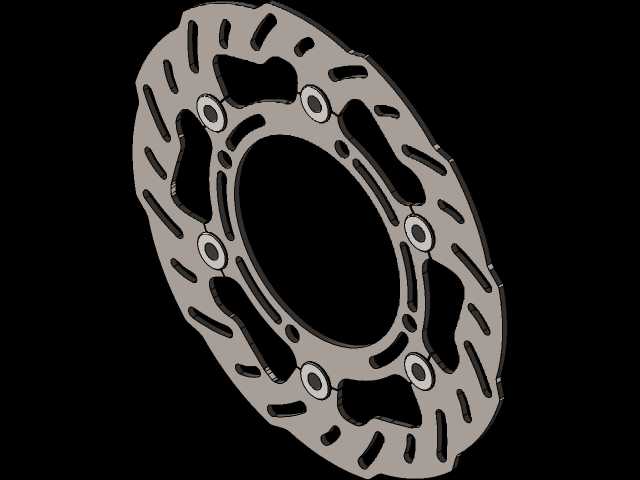

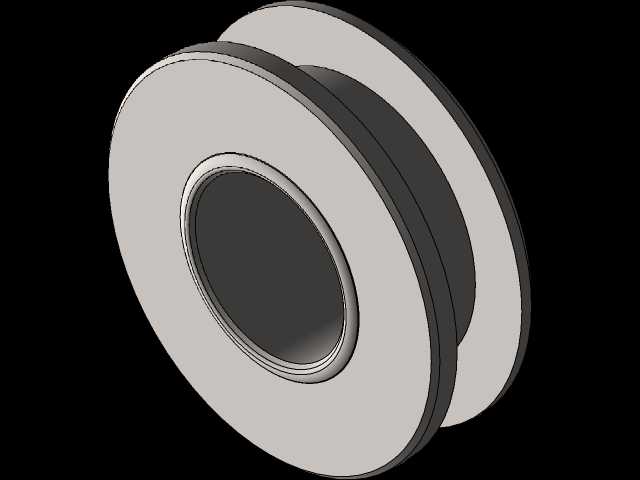

　　这套制动盘结构面向大学生方程式赛车及小型高性能车辆的轮端制动系统，建模时按实际装车尺寸还原，重点处理摩擦环、中心安装座、浮动连接、散热槽和安装孔位之间的关系。盘体采用外摩擦环与中心轮毂座分离的形式，二者通过六组带衬套的连接点固定，使摩擦环在受热膨胀时能够相对中心座产生微量位移，避免热膨胀受到约束后引起盘面翘曲或制动抖动。

　　从整车布置看，制动盘安装在轮毂与轮辐内侧空间，外圆轮廓需要避开轮辐、转向节、卡钳和悬架杆件。模型中外径按轮辋内部可用边界确定，中心大孔用于穿过轮毂或半轴，周围六个安装孔对应轮毂法兰的螺栓分布圆。孔位、孔径和接合面厚度在建模时保持同轴约束，装配后可直接检查卡钳摩擦片与摩擦环的径向覆盖范围，也能核对螺栓头部、衬套台阶与相邻零件是否发生干涉。

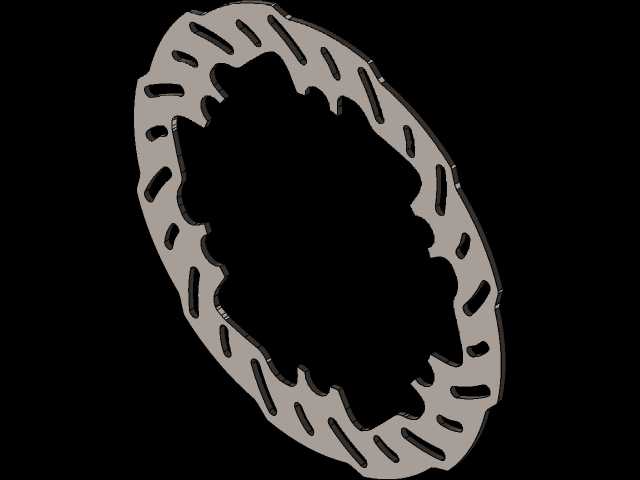

　　摩擦环是制动力矩产生的主要区域。盘面布置多组长条形通风槽和异形减重孔，槽孔沿圆周交错分布，既削去非承载区域质量，又为高速旋转时的空气流动提供通道。车辆制动过程中，动能通过刹车片与盘面摩擦转化为热量，摩擦环温度迅速升高；开槽结构可以扫过刹车片表面，带走磨屑并增强空气对流，异形孔则增大散热边界，降低热衰退风险。外圆采用波浪形断续轮廓，边缘不是完整光滑圆环，这种处理能够减少连续金属环带的热应力集中，同时在旋转时引导气流穿过盘面。

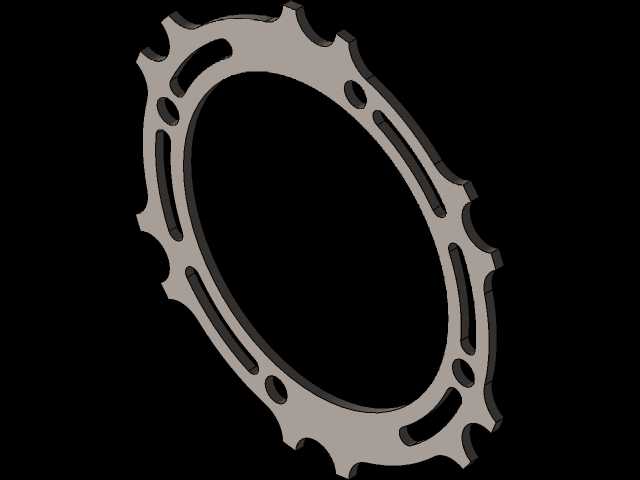

　　中心座承担扭矩传递和定位功能。六个凸台围绕中心孔均匀布置，凸台上加工沉孔和连接孔，用于安装浮动连接件。中心座与摩擦环之间保留明确间隙，该间隙不是装配误差，而是为热态伸长预留的活动空间。摩擦环受热后沿径向和周向扩展，若与中心座刚性锁死，薄壁盘片容易产生弯曲变形；浮动连接让摩擦环在刹车片压紧时仍能保持较均匀的接触压力，减少踏板脉动和偏磨。

　　结构设计上，摩擦环厚度需要兼顾热容、磨损余量和轮端重量。盘片过薄会导致热容量不足，连续制动后温度快速上升；过厚则增加簧下质量，影响悬架响应。模型中的开槽宽度、孔边圆角和桥接筋宽度相互制约：筋条过窄会削弱扭矩传递路径，孔槽过大又会减少摩擦面积。因此各孔槽之间保留连续的金属桥，使制动扭矩能够从摩擦区域顺畅传递到六个连接点，再经中心座传入轮毂。

　　外形尺寸方面，盘体整体为扁平回转件，最大轮廓由外径和厚度决定，安装边界集中在中心法兰面。六个连接点沿同一分布圆排列，适合与多螺栓轮毂配合；中心孔与安装孔形成主要定位和传力链路。摩擦面两侧应保持平行，卡钳作用区域需要避开开槽密度过高的位置，以保证刹车片在整个接触弧上有足够支撑。模型中还保留了衬套、螺栓头和沉台的空间关系，便于在总装阶段检查工具可达性和拆装顺序。

　　在实际赛车上，该部件承受频繁而强烈的制动载荷，入弯前重刹会使盘面短时间内产生大量热，出弯加速后又迅速冷却。通风槽随车轮旋转形成泵风效果，浮动结构释放热变形，中心座保证扭矩可靠传递，三者共同构成稳定的轮端制动方案。建模时可据此继续开展卡钳匹配、刹车片包角校核、热变形分析和轮毂法兰连接设计，也可用于赛车制动系统教学、结构展示与零部件选型参考。
