驾驶模拟钻机用手刹操纵机构总成

　　这套手制动操纵总成主要面向驾驶模拟训练设备的操纵台集成场景，尤其适配工程钻机、矿用车辆、重型作业机械的模拟驾驶舱搭建需求，并非直接装车使用的量产行车部件，而是在安装接口、操作手感、机构运动逻辑上向真实工业车辆手刹靠拢的模拟外设结构。在钻机模拟训练系统里，学员需要完成驻车制动、坡道起步、作业姿态锁定等一系列操作，手刹作为驾驶舱内高频接触的操纵件，其扳动阻尼、档位卡位、手柄行程都直接影响训练沉浸感，这套结构正是围绕这类仿真需求完成的三维结构表达。

　　从实际功能来看，总成承担模拟驻车制动的指令触发与力反馈传递作用。底座部分设置了多组安装孔位，孔距、孔径、沉台深度均参照常见重型车辆操纵台的安装基准设计，集成时可以直接通过螺栓固定在驾驶舱钣金支架或铝型材台架上，不需要二次大规模改孔。底座内部容纳棘轮锁止齿板、复位弹簧、转轴衬套等核心件，弹簧提供扳起后的自动回位趋势，棘轮与棘爪配合实现不同拉起角度的档位保持，让操作者在拉起手柄时能够感受到清晰的段落卡位，下压解锁时也具备真实手刹的解锁动作逻辑。

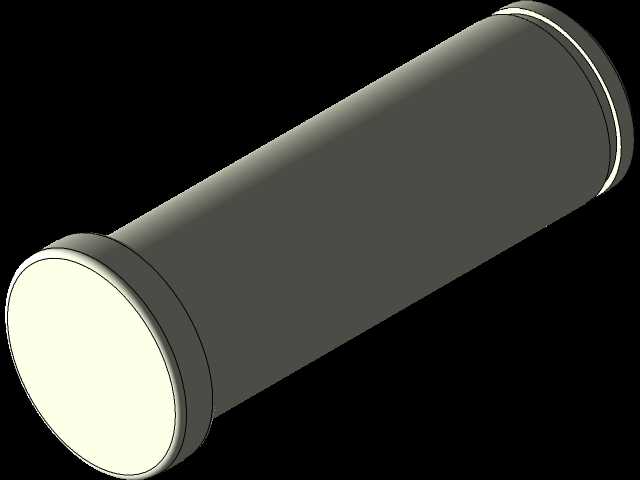

　　手柄摇臂采用长悬臂式布局，摇臂上预留了多组调节安装孔，既可以适配不同长度的外包手柄套，也能根据驾驶舱台面的高度差调整操纵力臂长度——力臂越长，扳动所需的手部作用力越小，更贴合重型工程车辆手刹偏沉的操作手感；力臂缩短则会让操作力度更紧凑，适配轻型车辆模拟场景。摇臂与底座转轴的连接位置设置了耐磨衬套安装位，长期反复扳动过程中可以避免金属直接摩擦产生旷量，维持机构的操作精度。

　　建模过程中优先保证了安装边界的准确性：底座底面的安装孔阵列坐标、转轴中心距台面的高度、手柄全行程摆动的包络空间都做了完整约束，结构设计人员在搭建驾驶舱时，可以直接调取模型做干涉检查，确认手柄在最大拉起角度、完全放下位置都不会与周边的操纵杆、仪表台、座椅扶手发生碰撞。外形上手柄轮廓做了贴合手掌握持的弯折处理，虽然握持曲面并非完全复刻某一款实车手柄的百分百精确造型，但整体弯折角度、握持段长度都符合人机工程要求，长时间操作训练不易产生手部疲劳。

　　机构的传动路径设计十分简洁：手部作用力作用在手柄末端，通过摇臂带动转轴旋转，转轴同步驱动内部棘轮转动，弹簧在转动过程中蓄能，棘爪卡入棘轮齿槽实现位置锁止；按下手柄端部的解锁按键后，棘爪抬起脱离齿槽，弹簧释放势能带动摇臂回位，完成解锁动作。这种纯机械锁止的结构不依赖复杂电子元件即可提供真实的操作力反馈，后期也可以在转轴末端加装角度传感器，将手柄的转角信号转化为电信号传入模拟系统，实现制动状态的数字化采集。

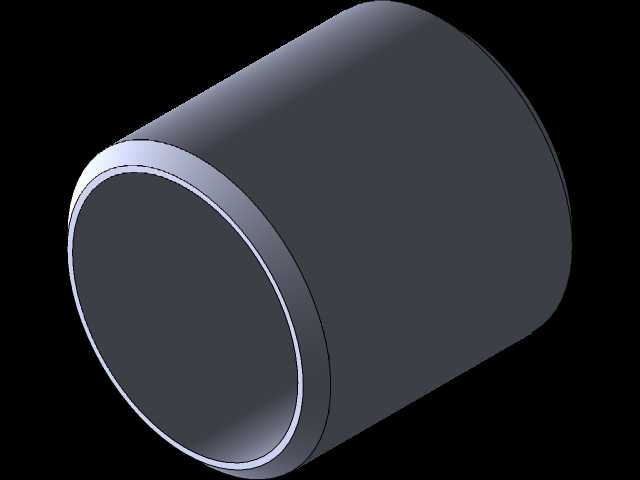

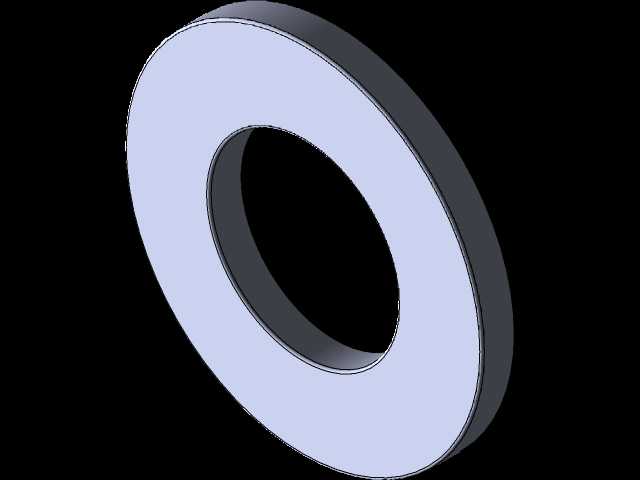

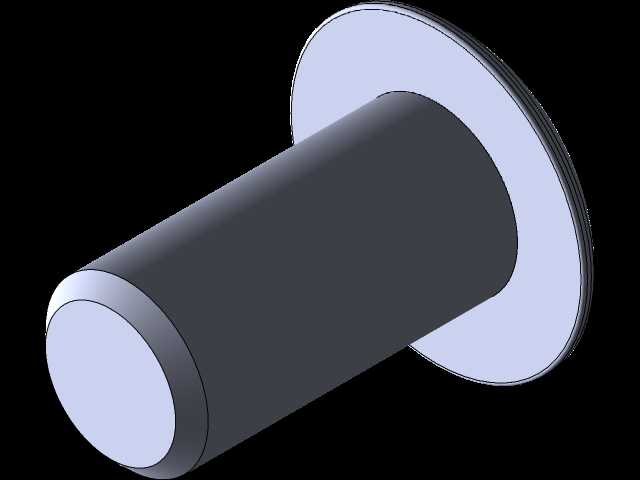

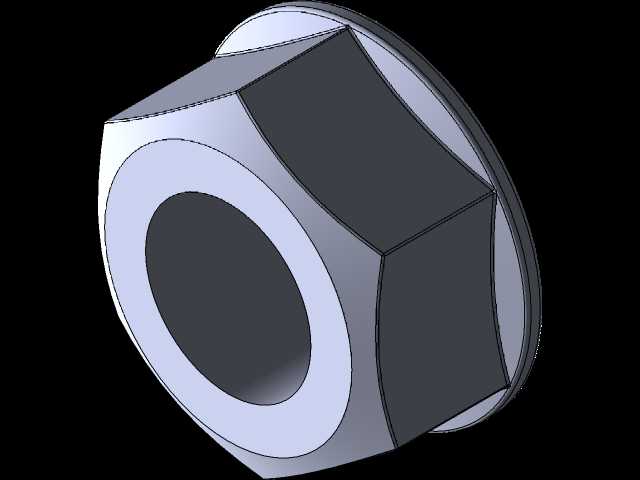

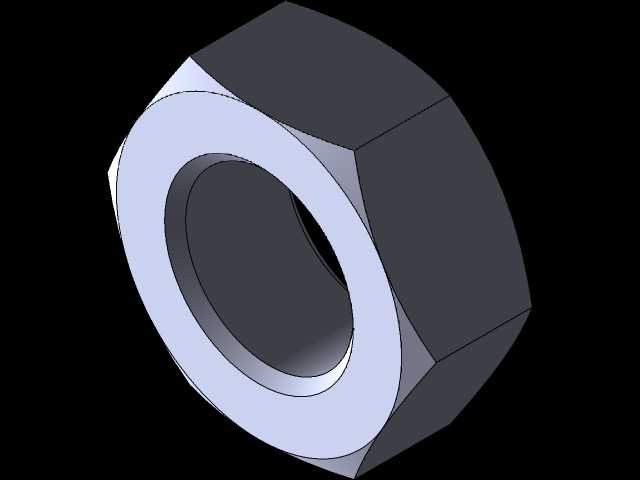

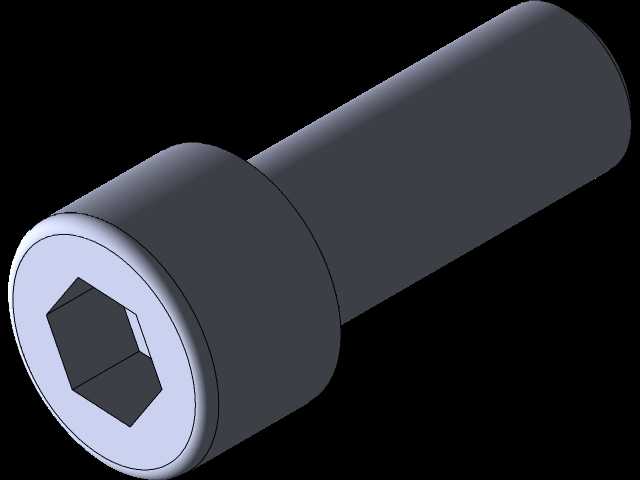

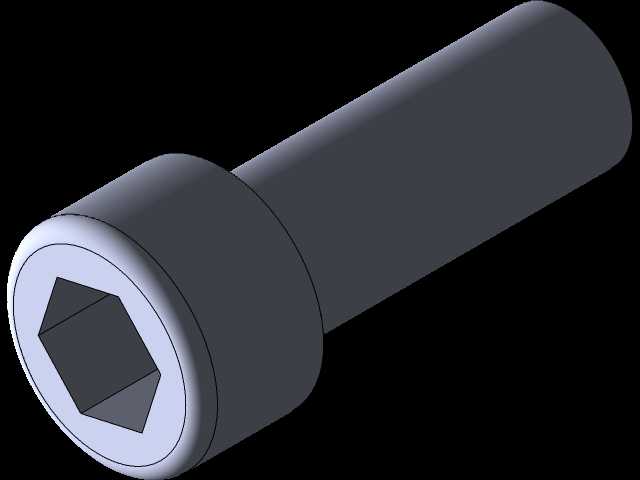

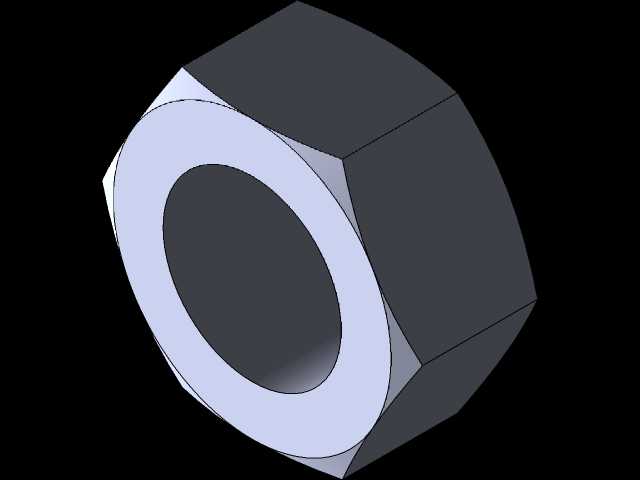

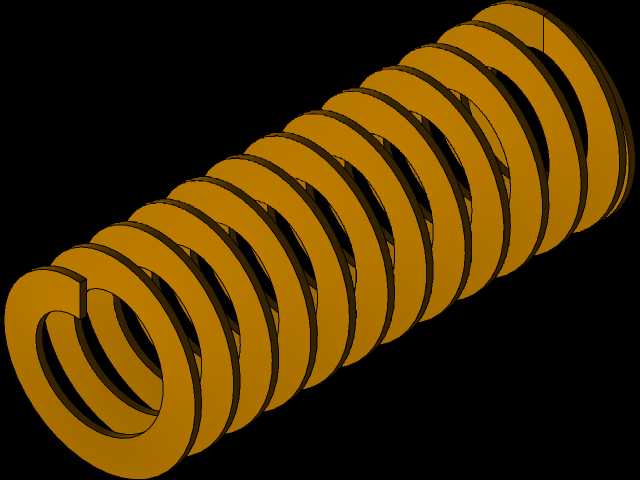

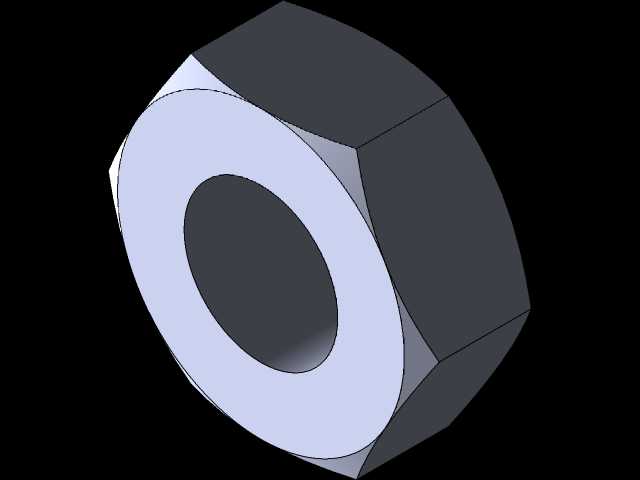

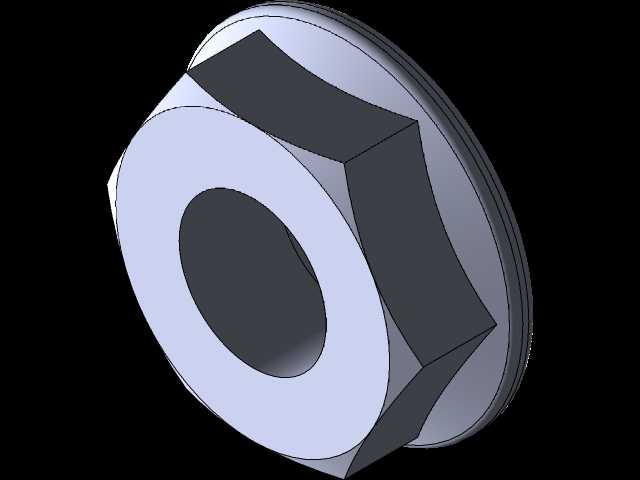

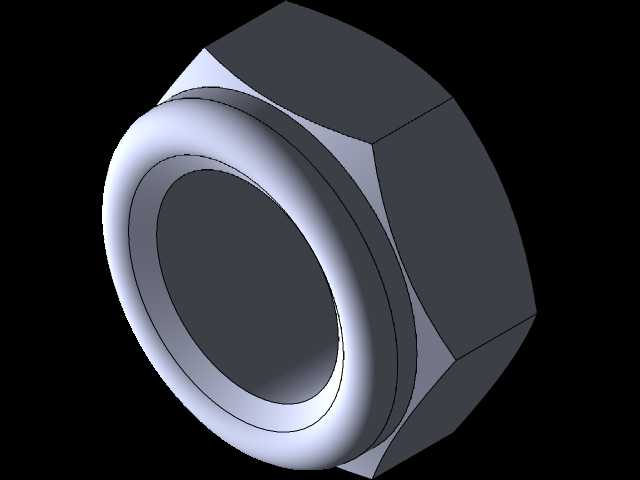

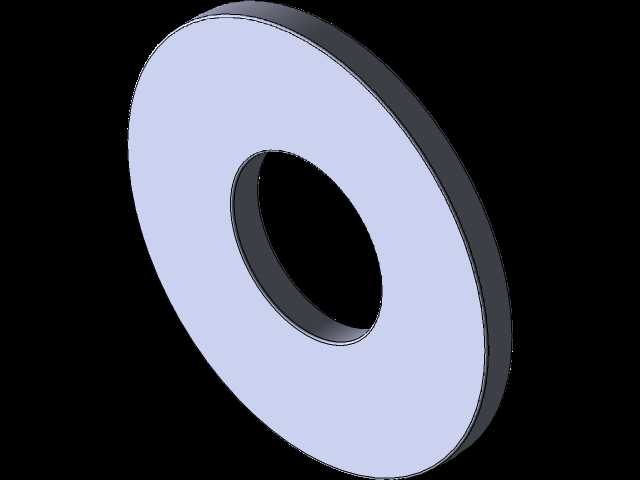

　　在装配设计层面，所有螺栓、螺母、垫片均按标准件选型建模，弹簧的线径、圈数、自由长度也按照机构所需的复位扭矩匹配，装配时各零件的装配顺序、配合公差都有明确的结构体现，既可以作为模拟设备加工厂的加工参考，也能用于机械结构教学中棘轮锁止机构的原理演示。针对钻机模拟场景的特殊需求，底座还预留了传感器加装空位，可拓展安装行程开关、角度编码器等检测元件，方便设备开发者快速完成操纵信号的采集适配，整套结构在保证安装尺寸精准的前提下，兼顾了仿真手感、装配便利性与后续拓展改造的空间。
