丰田1ZZ发动机排气歧管密封垫片结构

　　排气歧管密封垫片布置在发动机缸盖排气侧与排气歧管法兰面之间，核心作用是补偿两个结合面在高温、振动和热膨胀循环下产生的微观不平度，阻止高温废气从接口缝隙泄漏。该类垫片长期工作在排气系统前端，靠近燃烧室出口，发动机运行时会承受脉冲式高温气流、螺栓预紧压力以及缸盖与歧管材料热膨胀速率不一致带来的相对滑移，因此结构设计不能只按平面密封件处理，而要同时考虑密封筋走向、螺栓压紧区分布、孔位避让和热变形释放。

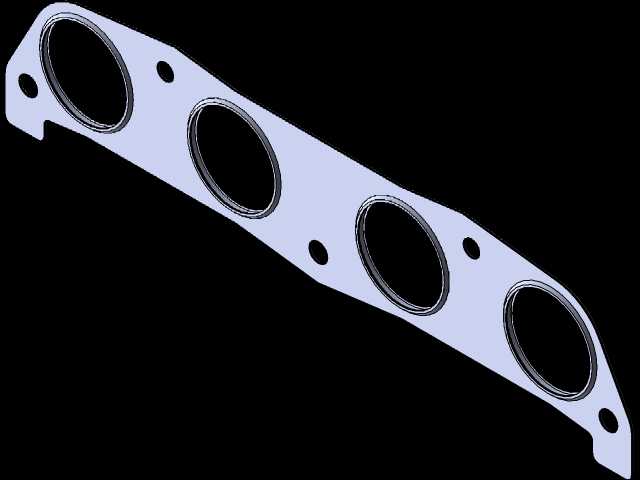

　　从外形上看，该垫片为长条形薄板件，沿长度方向依次布置四个大直径圆形通道孔，对应直列四缸发动机的四个排气出口。四个通道孔并非简单等距排布，而是随缸盖排气口中心距和歧管入口法兰轮廓确定孔位；孔边缘设置凸起的密封筋或包覆加强结构，使螺栓压紧后局部接触压力集中在通道周边，形成连续封闭的密封带。垫片两端及孔间分布有多个小圆孔，用于穿过歧管安装螺栓或定位销。端部孔位靠近板件外缘，中间孔位穿插在相邻排气通道之间，这些位置既要保证法兰面压紧力均匀传递，又要避免孔边距过小导致板件在拧紧时撕裂或压溃。

　　板件外轮廓不是规则矩形，而是随排气歧管法兰边界和缸盖外侧空间进行裁切。一侧边缘呈阶梯状收窄，端部带有缺口和折边形态，用于避让缸盖凸台、冷却液通道外围结构、线束支架或歧管定位特征；另一侧轮廓相对平直，但在相邻气道之间保留了足够的材料宽度，以维持密封梁的刚度。四个大圆孔之间的腹板区域承受相邻螺栓的压紧作用，若材料带过窄，预紧后容易产生局部翘曲；若带过宽，则可能与歧管流道外壁或缸盖加工面发生干涉。因此建模时需要把垫片外轮廓、通道孔、螺栓孔和周边避让边界作为同一装配约束体系校核。

　　在实际装配中，垫片被夹持在缸盖精加工面与歧管铸造法兰面之间。螺栓按规定顺序从中间向两端逐步拧紧，使垫片先在中央区域贴合，再向两端延展，减少板件波浪形翘起。四个排气通道周围的环形密封区是关键承压带，需要保证密封筋在自由状态下略高于基体平面，受压后发生弹性或塑性变形，填满法兰面的刀纹、微小凹坑和平面度误差。对于排气侧高温工况，垫片局部还常采用多层金属、翻边包覆或耐高温复合材料层结构，以提高抗热松弛和抗废气冲刷能力。

　　三维建模时，应先依据缸盖排气口和歧管法兰的配合关系建立基准轴线，再绘制四组通道孔中心。大孔直径不能直接按排气口名义尺寸取数，而要根据密封带宽度、法兰加工边界和热态膨胀间隙确定；孔径过小会遮挡气流入口，增加排气背压，孔径过大则会使密封筋远离通道口，降低面压并容易造成废气窜入螺栓孔。螺栓孔位置需与歧管法兰孔同轴，孔径通常略大于螺栓外径，以补偿热态下歧管相对缸盖的横向位移，但间隙不能放大到失去定位作用。

　　板件厚度方向虽然较薄，却不能忽略。厚度影响密封压缩量、螺栓夹紧长度以及法兰面之间的装配距离；过薄会导致补偿能力不足，过厚则可能使螺栓有效夹紧力下降，并在热循环后产生松弛。密封筋的高度、圆角和过渡斜率需要与材料屈服特性匹配，筋顶过尖会在装配时产生不可逆压伤，筋顶过平又难以形成高线压。模型中对孔口翻边、加强压纹和局部半冲压痕的表达，有助于在工程评审中判断垫片是否具备分层密封、限位和防错装能力。

　　安装边界方面，垫片长度方向覆盖四个气缸排气口，两端安装孔承受法兰端部压紧力；由于排气歧管在热机后会沿长度方向膨胀，端部结构不能设计成完全限制位移的刚性接触。垫片外缘缺口和异形切边主要用于避开邻近零件，保证在装配视角下不会与缸盖铸造圆角、歧管加强筋、热防护罩卡扣或传感器安装座发生干涉。维修拆装时，该垫片通常属于一次性更换件，拆开排气歧管后需检查缸盖和歧管结合面的平面度、积碳堆积和裂纹，再重新放置垫片，避免旧件压痕重复利用导致漏气。

　　从使用场景看，这类垫片直接影响发动机排气系统的密封性和排放可靠性。若密封失效，会出现排气噪声增大、机舱异味、 manifold 周边温度异常、氧传感器信号波动等问题；严重时高温废气泄漏还会损伤附近线束、隔热罩和橡胶件。因此结构设计要在有限的法兰空间内，把气流通道、螺栓压紧、热变形补偿和周边避让统一起来，使薄板件在极小厚度下仍能形成稳定、连续、可重复的密封界面。
