四种防滑纹理注塑脚踏踏板总成

　　脚踏踏板在工业控制台、模拟驾驶设备、工程机械操作位、健身器材以及各类需要脚部长时间施力的工位中都属于高频接触部件，它既要承担操作人员脚部的反复踩踏载荷，又要在鞋底沾有油污、水渍、粉尘的工况下保持足够摩擦力，避免脚部打滑引发操作失误。这套踏板总成在结构规划阶段就把注塑工艺可行性放在首位，主体承载件与表面防滑纹理区域采用一体化成型思路，不需要后期额外粘接防滑橡胶垫或者二次镶嵌金属防滑条，既减少了装配工序，也避免了长期使用后防滑层开胶脱落的问题。

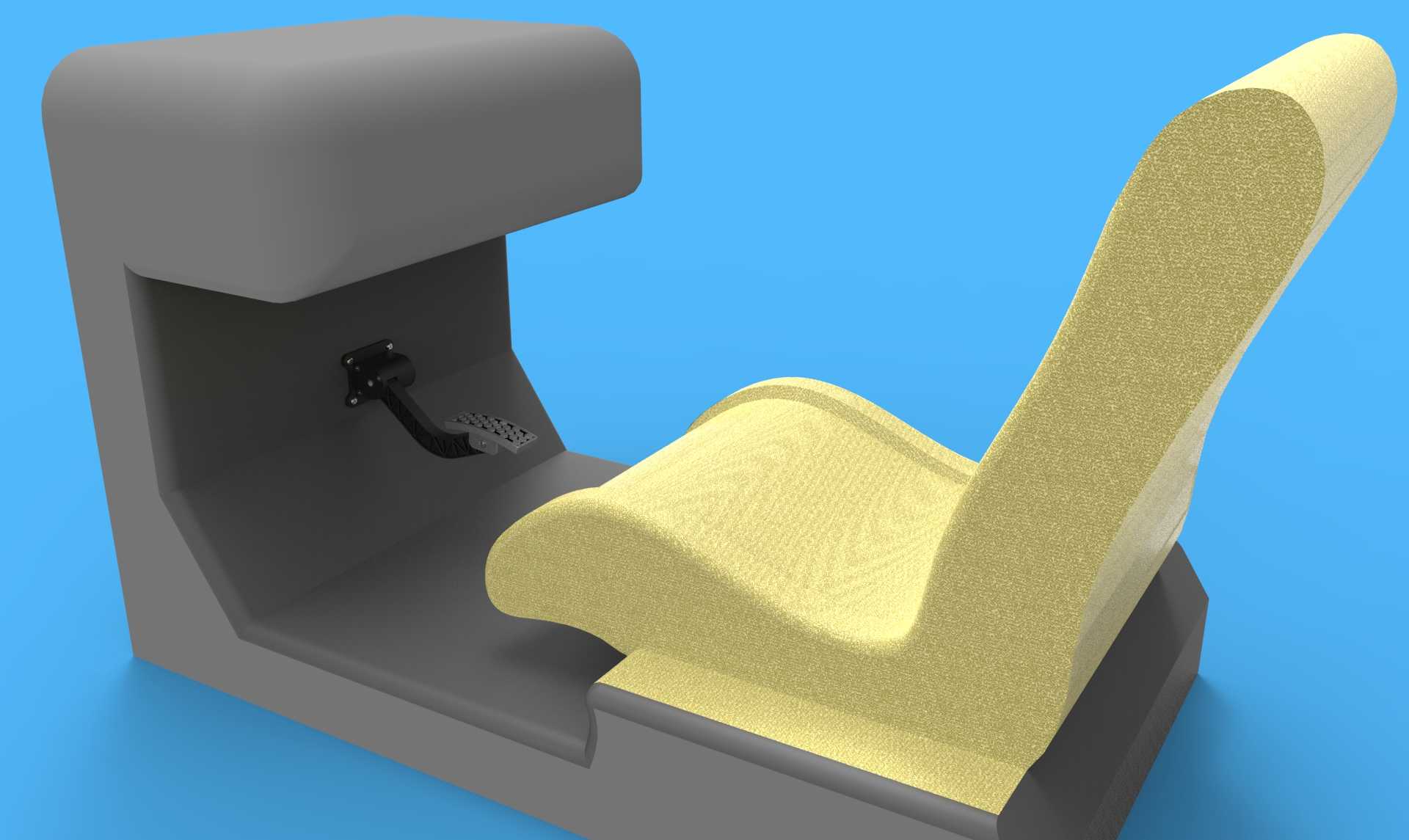

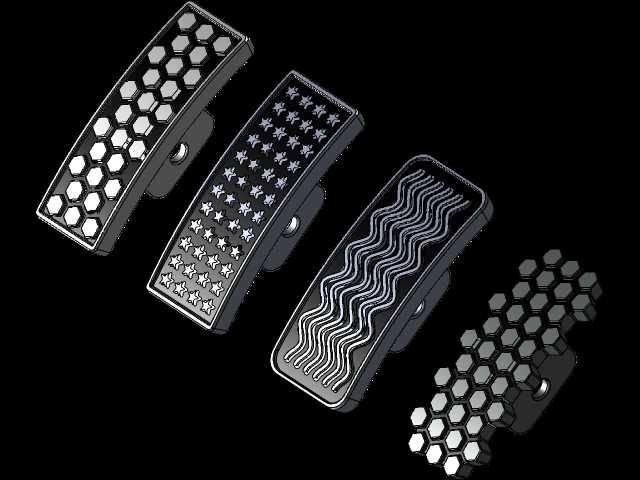

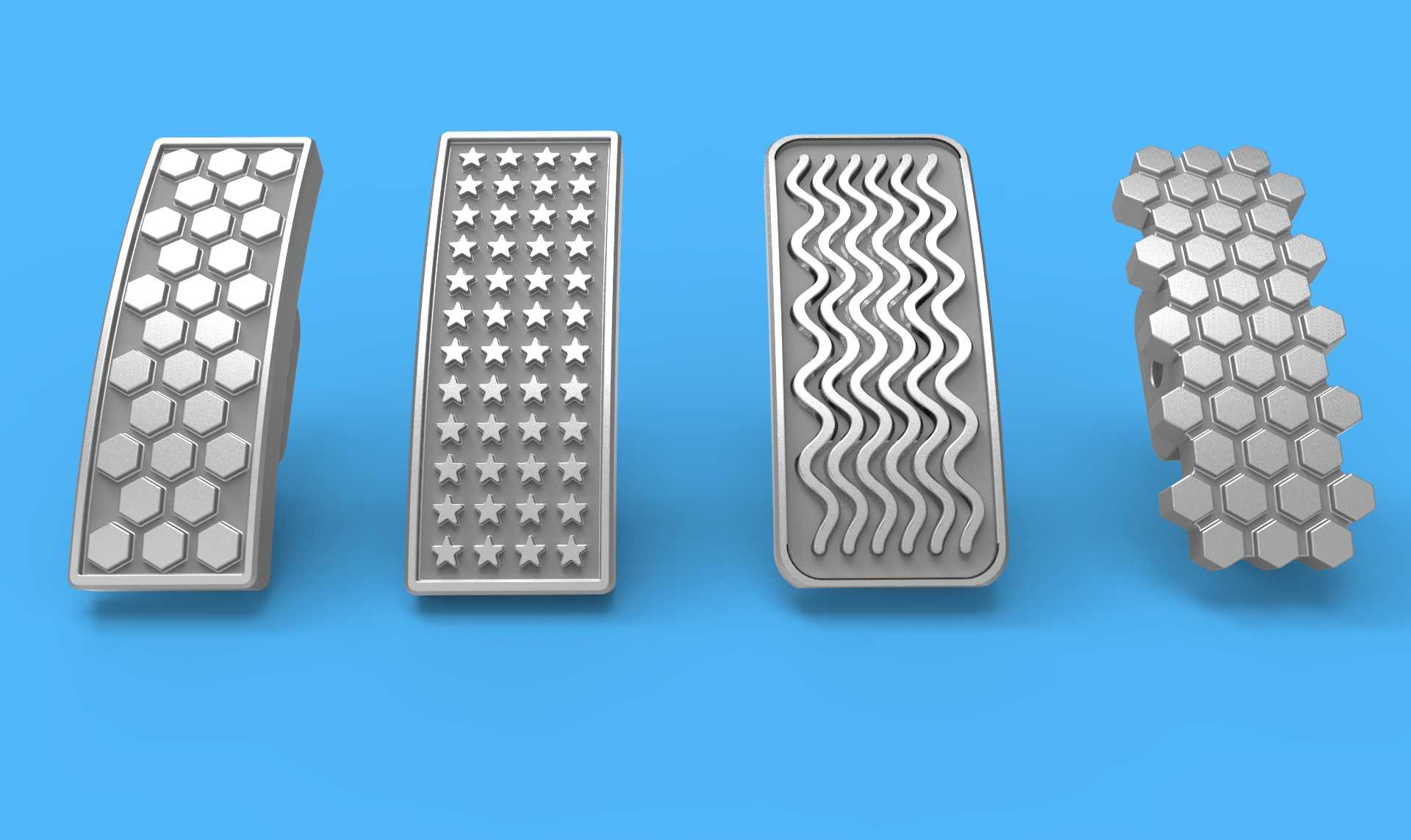

　　从实际使用场景来看，踏板表面需要同时应对平底鞋、运动鞋、工装靴等不同鞋底材质的接触，单一防滑纹路很难兼顾所有工况，因此方案里同步给出了四种不同表面构型：第一种采用正六边形蜂窝排布，凸起六边形单元均匀分布在踩踏面上，单元之间留有连续排水排屑沟槽，当鞋底夹带切削液、车间地面污水时，液体可以顺着沟槽快速向踏板两侧导出，不会在踩踏面形成水膜；第二种采用五角星阵列纹理，凸起星型单元的边缘朝向多个方向，无论脚部以正踩、斜踩还是侧向挪动的方式接触，都能形成多方向咬合阻力，适合操作人员需要频繁调整脚部站位的模拟驾驶工位；第三种采用连续波浪形凸筋，数条平行波浪筋沿踏板长度方向延伸，凸筋走向随波形不断变化，脚部前后滑动和左右滑动都会被筋条侧壁阻挡，波浪曲面没有尖锐棱角，赤脚或者薄底鞋接触时也不会产生明显硌压感；第四种同样采用六边形单元，但单元凸起高度更高、排布密度更大，整体防滑面延伸到踏板侧边区域，适合重载工程机械操作位，即便鞋底沾有厚重泥污，高凸棱也能穿透泥层直接接触鞋底基底。

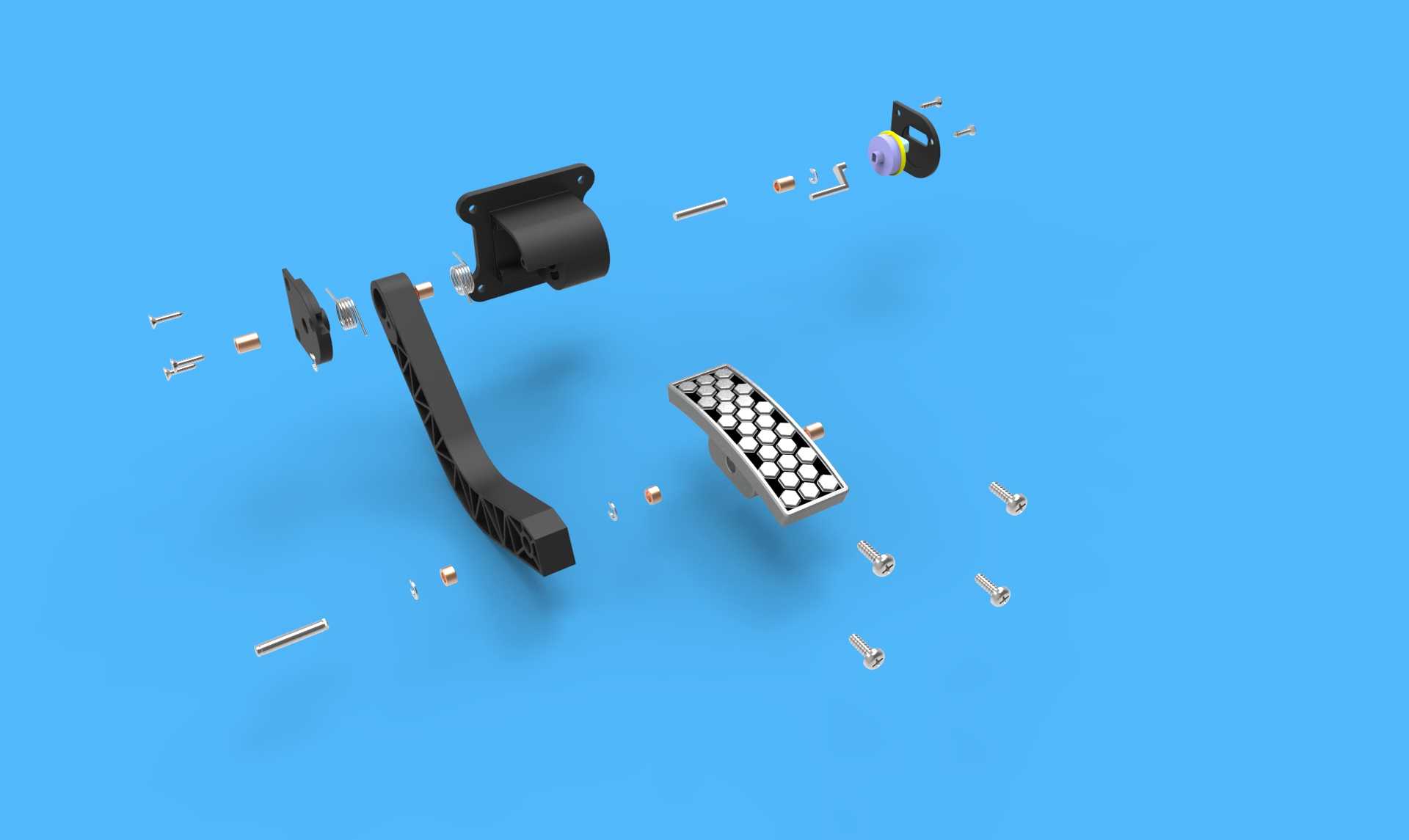

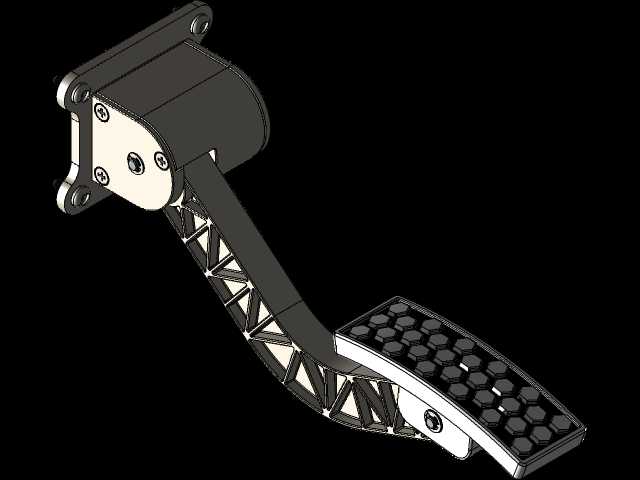

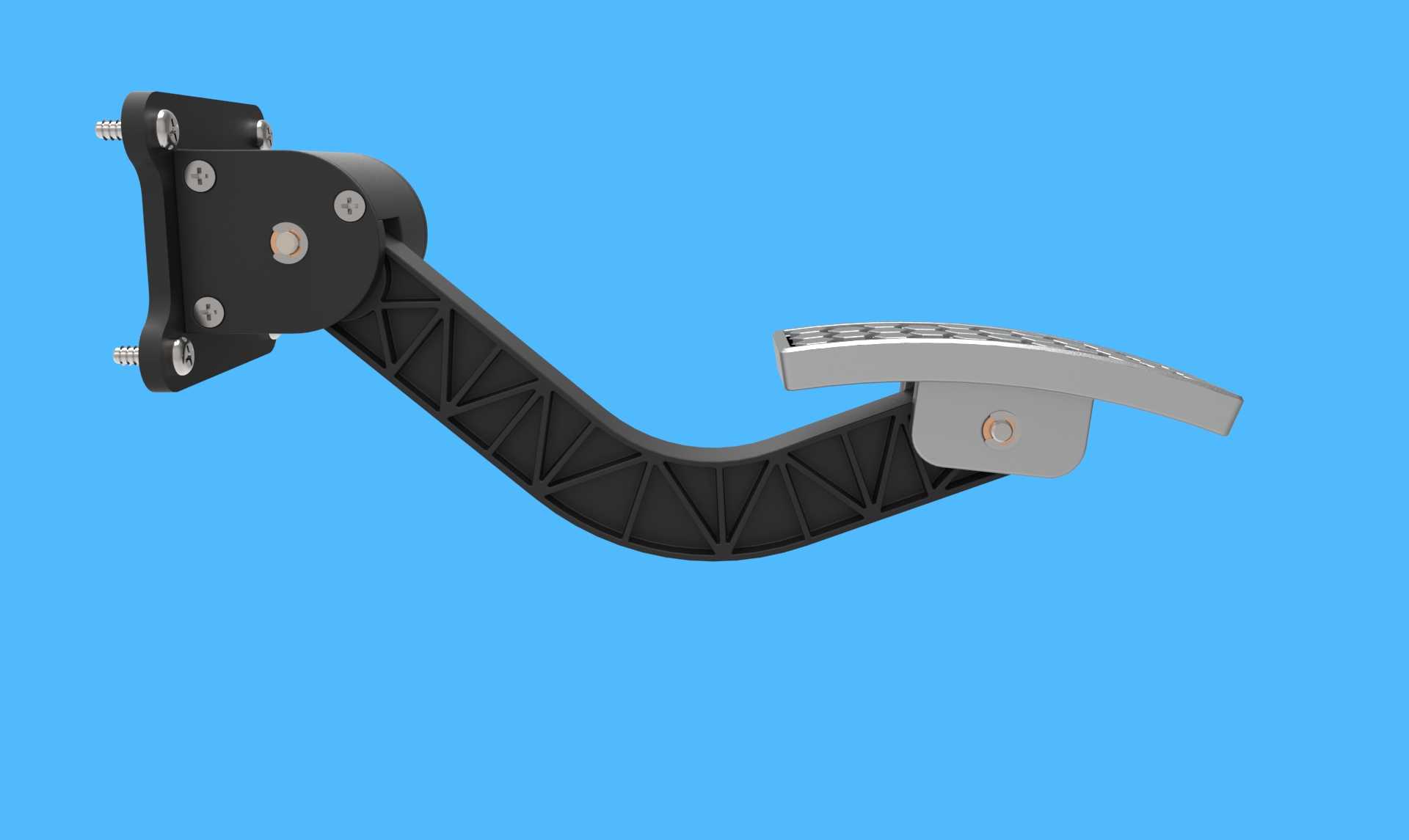

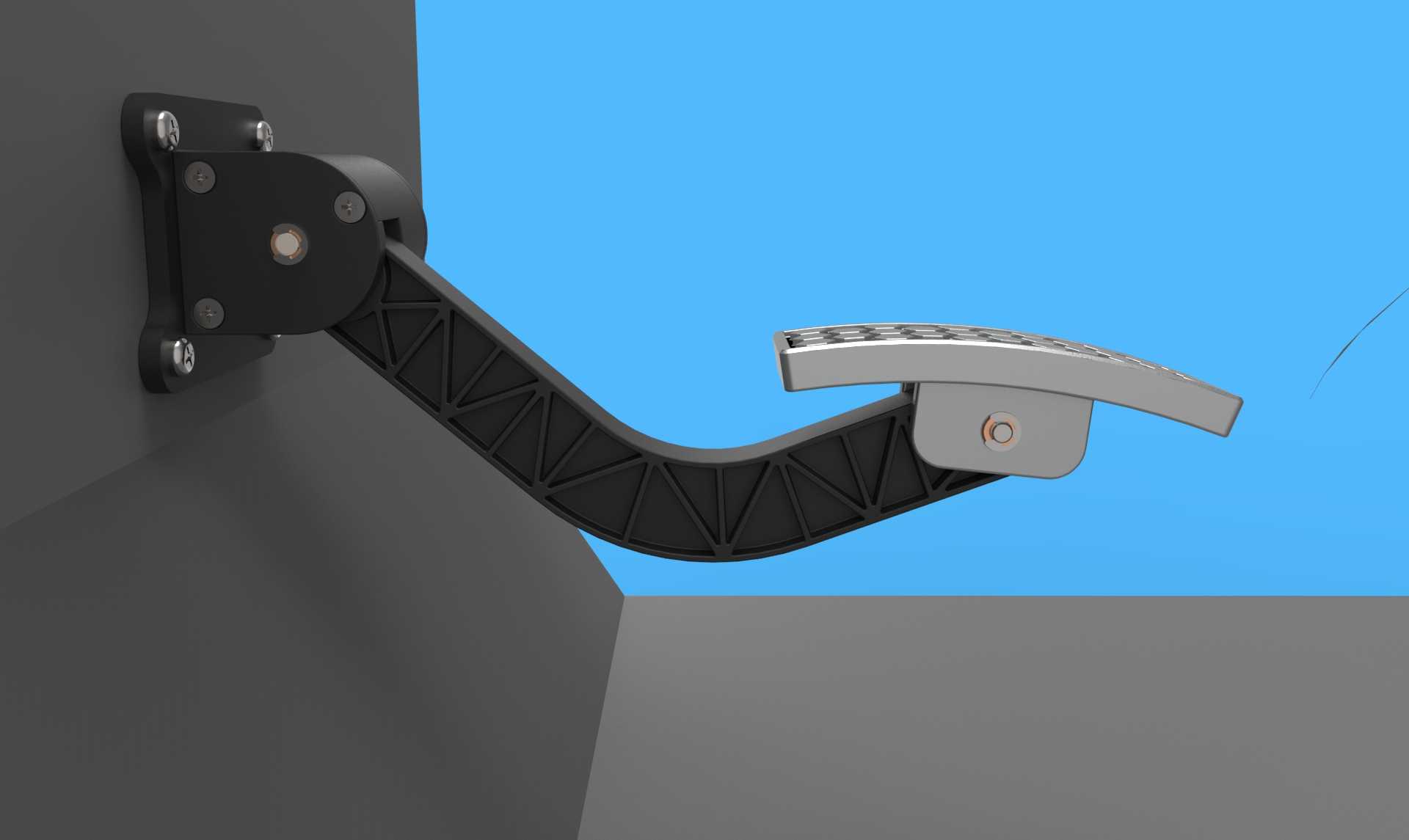

　　结构设计上，踏板整体为长条形窄幅构型，轮廓边缘做了全包圆角处理，没有外露尖角，操作人员脚部上下挪动时不会被棱边刮蹭裤腿或者鞋帮。踏板背部预留了对应安装基座的卡扣与连接孔位，和配套支架装配后可以形成稳定的踩踏总成，装配关系简单，不需要复杂的专用工装即可完成组装。所有壁厚按照注塑件工艺规范做均匀过渡，表面防滑凸起的根部都设计了脱模斜度与圆角加强，避免注塑充模时出现纹理缺胶，也能防止脱模过程中凸筋被拉伤。针对不同纹理构型，分型面都统一设置在踏板背面边缘，外观面不会留下明显分型夹线，后续如果需要做表面皮纹处理或者喷涂耐磨涂层，外观面完整性也能得到保证。

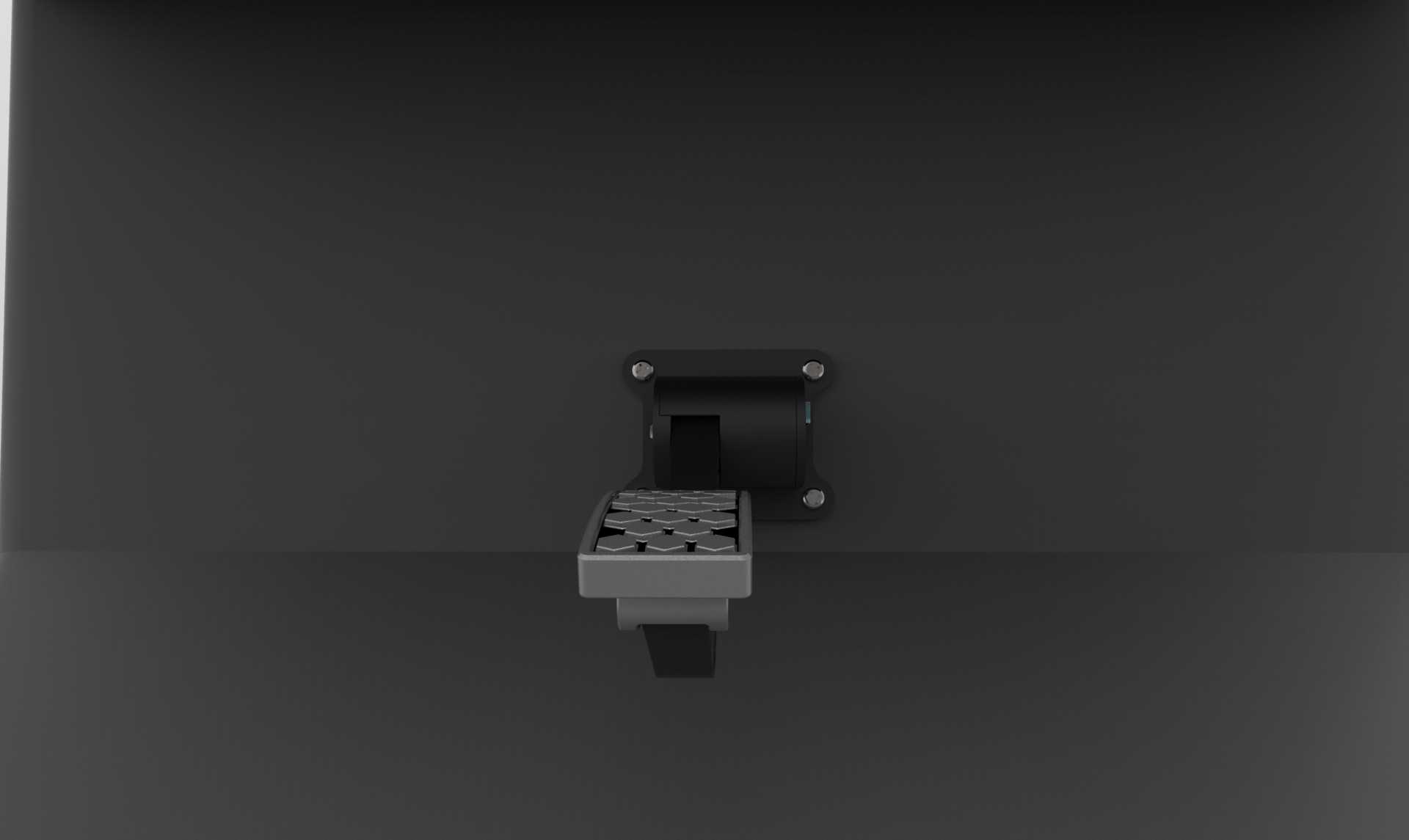

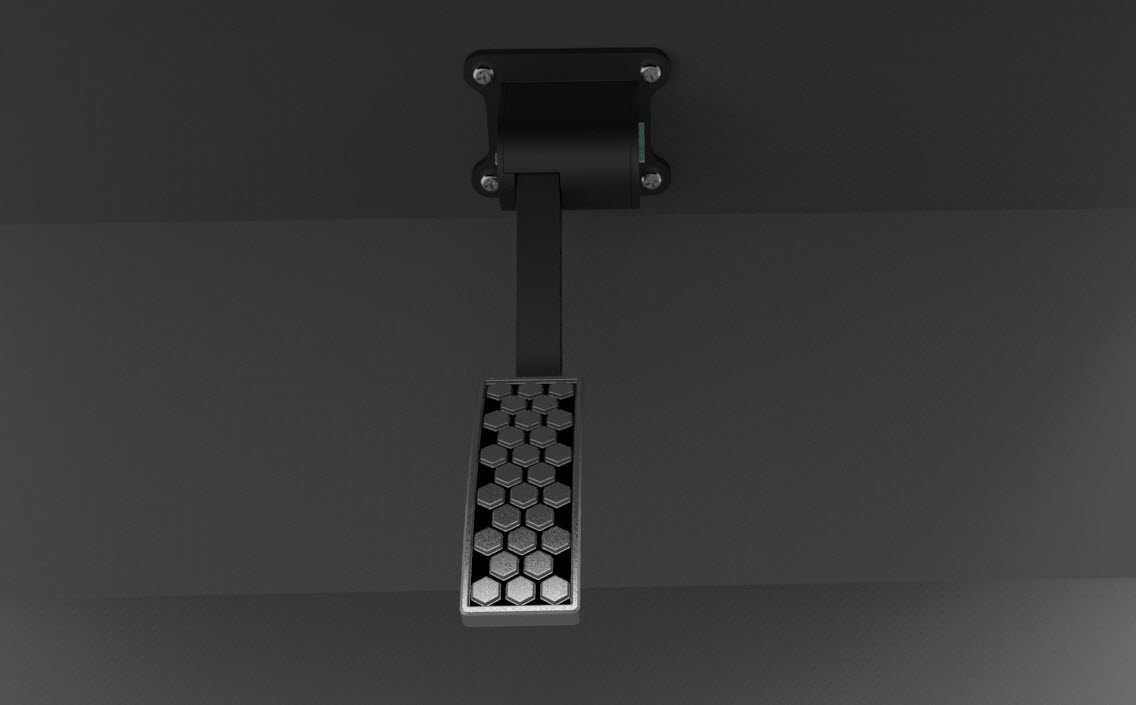

　　安装边界方面，踏板的长宽尺寸适配常规成人脚部的踩踏范围，宽度方向留出足够余量，脚部在踏板上小幅左右移动时不会踩空；厚度方向控制在低矮区间，安装后踏板表面距离安装基准面的高度差符合人机操作习惯，脚部从地面移到踏板上不需要大幅抬升，长时间操作不易产生腿部疲劳。背部连接位置的加强筋按照踩踏载荷方向布置，筋位厚度小于主体壁厚，避免成型时在外观面产生缩水印痕。四种配置可以根据不同设备的工况需求直接选用，也可以在现有基础上调整纹理凸起高度、沟槽宽度来适配特定鞋底材质或者特殊作业环境，整套结构兼顾了制造便利性、使用安全性与人机交互舒适度。
