卢克天行者ROTJ光剑手柄精细结构

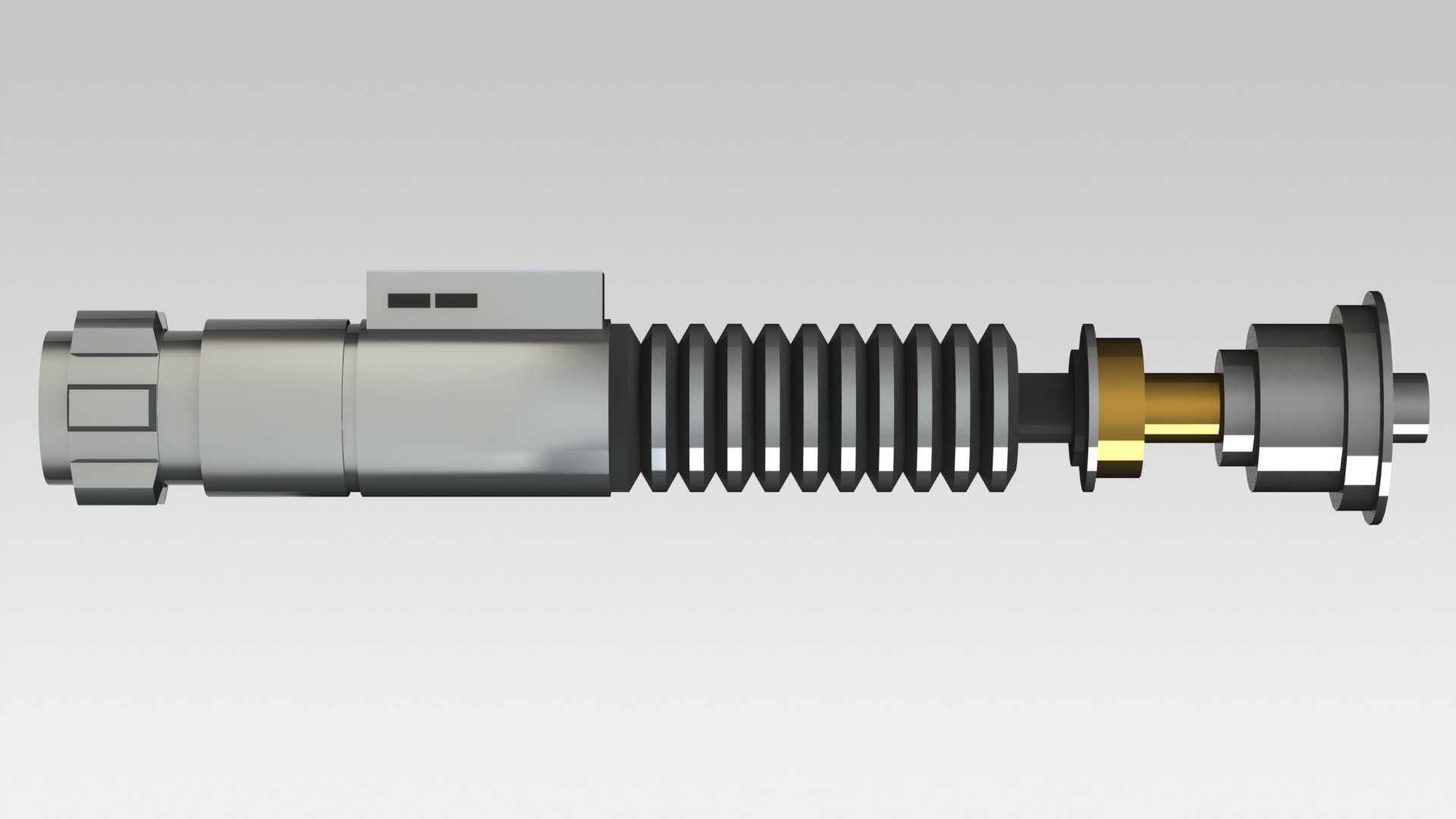

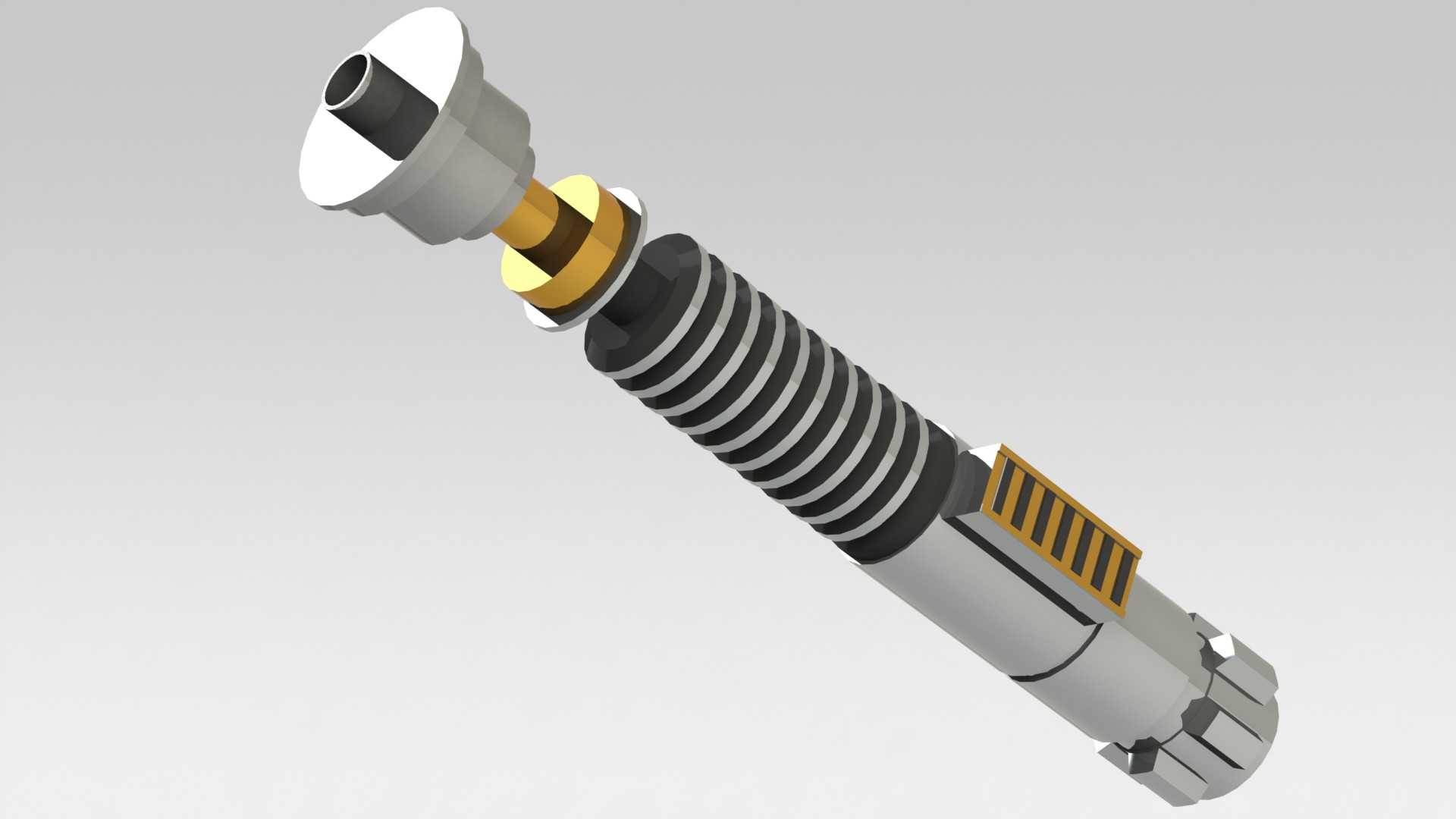

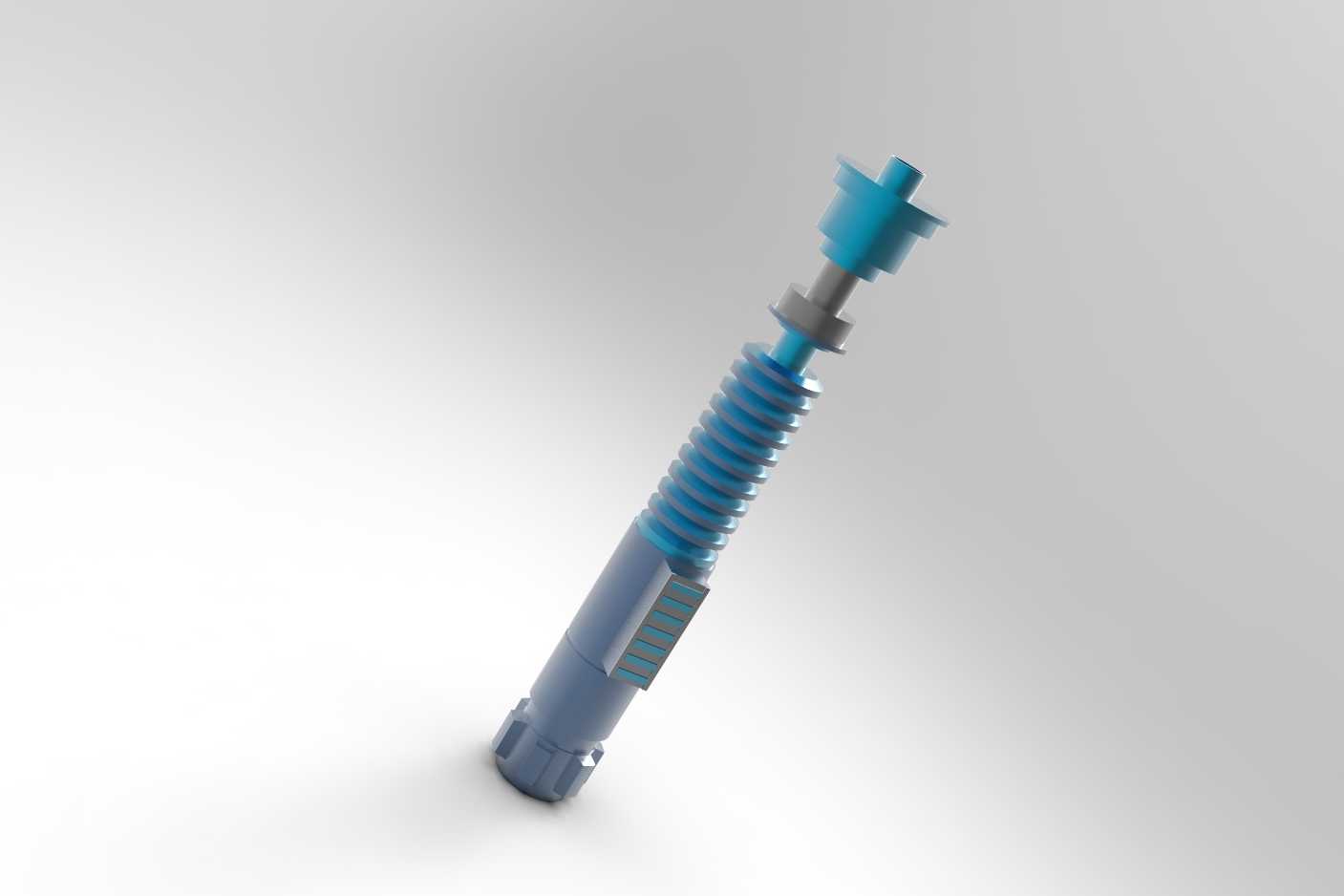

　　这套光剑手柄结构以经典科幻影视道具为还原对象，整体围绕手持握持、剑刃安装、外观分件和细节装配展开。模型把金属握柄、前端发射座、后端尾盖、控制盒、散热肋条以及金色连接件拆成多个可辨识的零件，适合用于道具展示、结构拆解、装配练习和概念产品参考。

　　从实际使用场景看，这类结构并不按普通机械传动件来设计，而是更强调手持比例、视觉重心和镜头下的层次感。手柄中段采用连续环形肋条，肋条沿轴向均匀排布，既形成强烈的防滑握持区域，也构成光剑最有辨识度的散热段。肋条之间保留明显凹槽，建模时需要控制每一圈的外径、槽宽和圆角过渡；若后续用于3D打印或CNC加工，过深的窄槽会增加支撑和刀具负担，因此在保持外观比例的同时，应根据工艺能力调整槽底圆角，避免尖角应力集中。

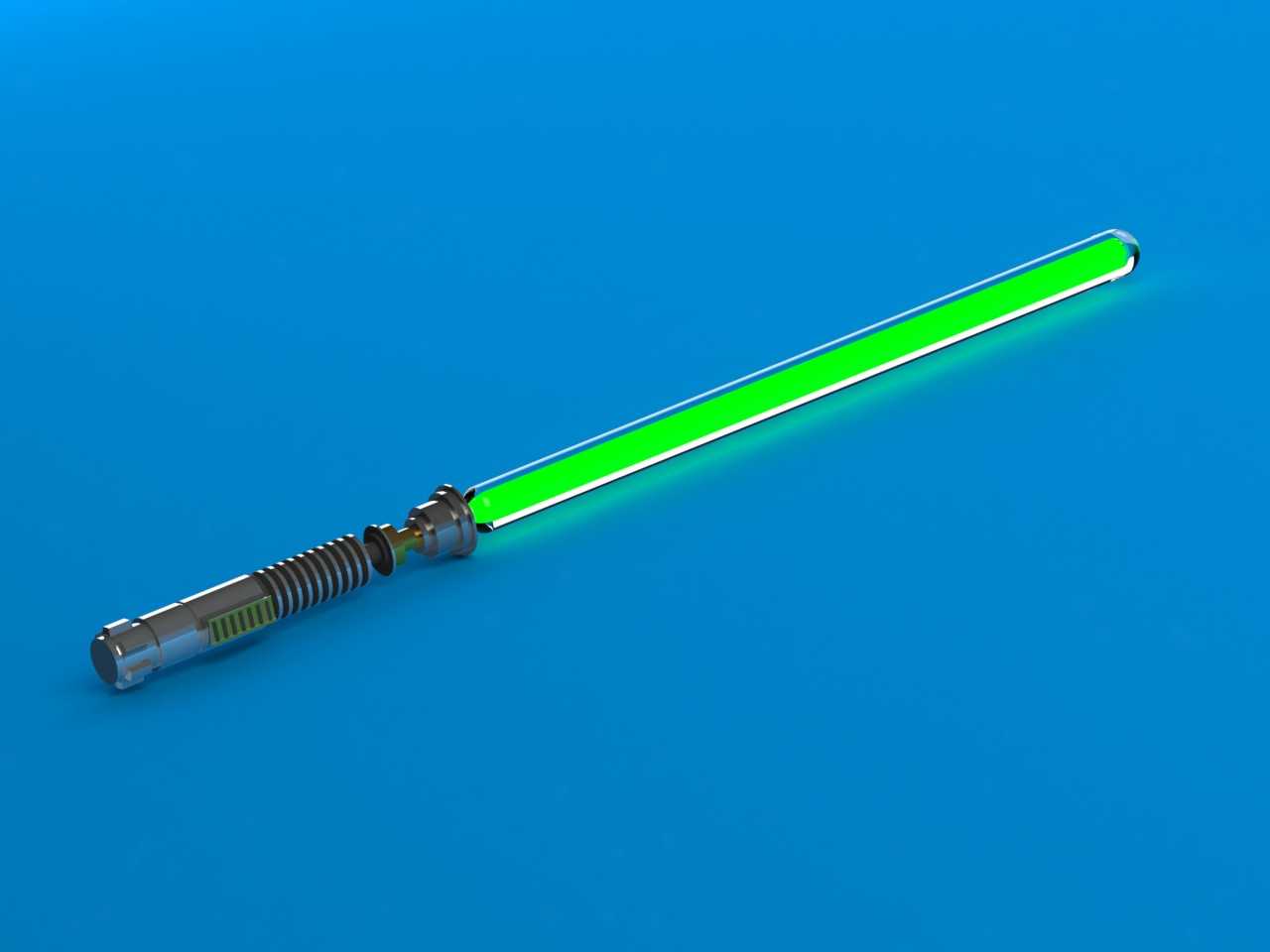

　　手柄前端是剑刃伸出的核心区域，模型中通过较粗的金属套筒、阶梯轴肩和金色内环形成层次。工程上可把这一段理解为剑刃安装座：外层套筒承担视觉上的发射口结构，内层圆柱可作为透明剑刃杆的插入边界，金色环件则用于分隔前后模块。若制作实体道具，前端内孔需要与剑刃管材直径匹配，并在轴向保留足够插入深度，以减少悬臂剑刃晃动；外圆台阶则应控制同轴度，避免装配后前端环件与握柄轴线偏移。

　　后端结构由尾盖、凸缘和多个块状卡榫组成，外形不是简单圆盖，而是带有侧向凸起和端面台阶的复合造型。该区域在道具中主要承担尾部视觉收束和手持限位功能，凸起块可防止手柄在桌面滚动，也让尾盖具有机械锁紧的观感。三维建模时，尾盖与主体筒身之间宜采用同轴圆柱配合，外加小平面或销位防转；如果只做外观展示，可保留分件线，如果做可拆装实物，则应在内部增加螺纹段、卡扣位或止转平面。

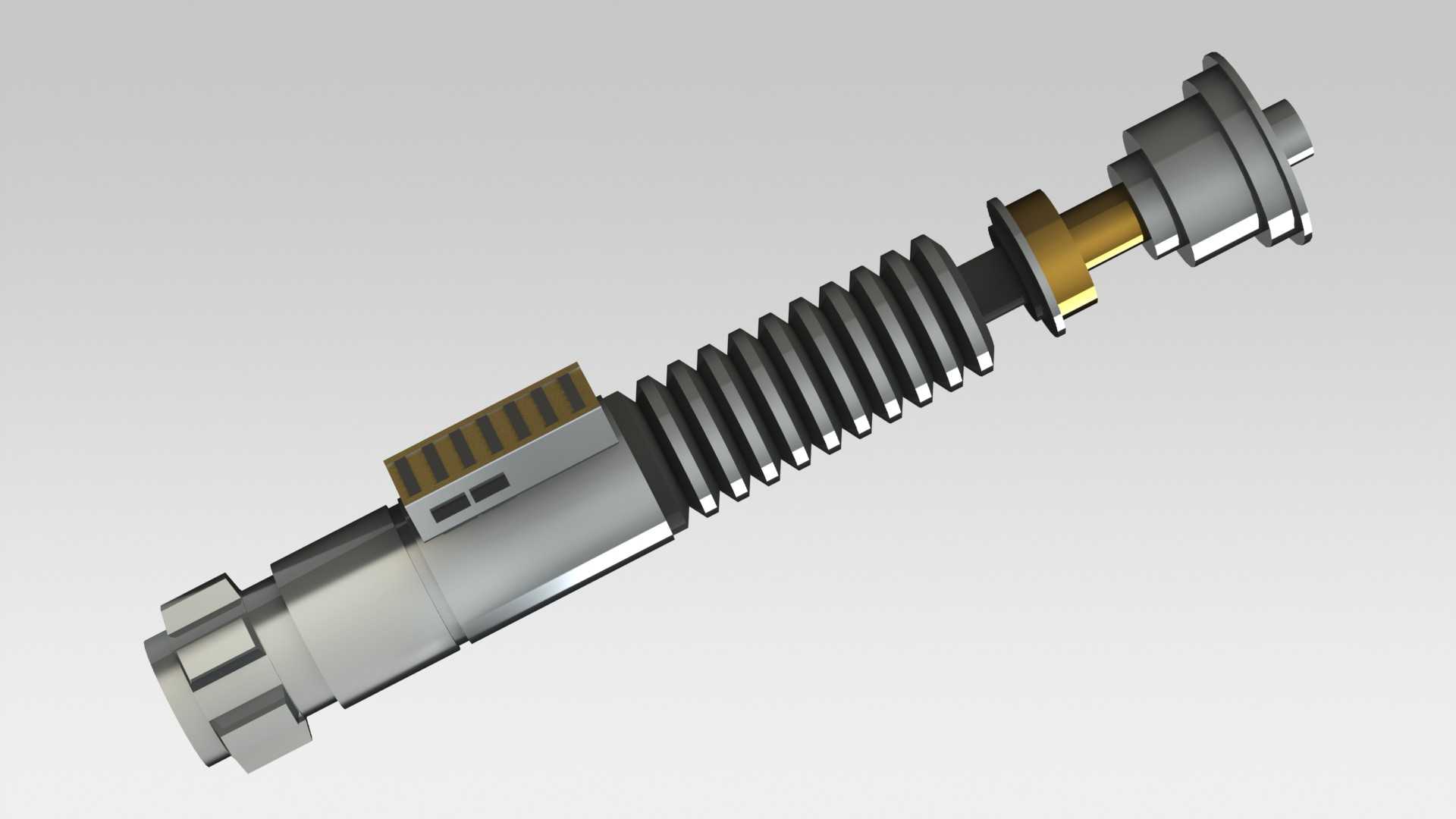

　　侧面控制盒是整支手柄的重要识别特征。模型在握柄一侧设置了矩形控制模块，表面有长条状黑色窗口和分段式金色按键区。该部分与圆柱握柄相交，不能简单贴一个方块，需要按照筒身外圆做贴合曲面，保证控制盒底面与手柄弧面一致。按键区域采用平行条状凸起，既还原道具面板，也便于后期分色。结构设计时可把控制盒做成独立盖板，内部预留电池、开关或线材空间；盖板与筒身之间可用螺钉、磁吸或卡扣固定，外观缝尽量沿零件自然边界布置。

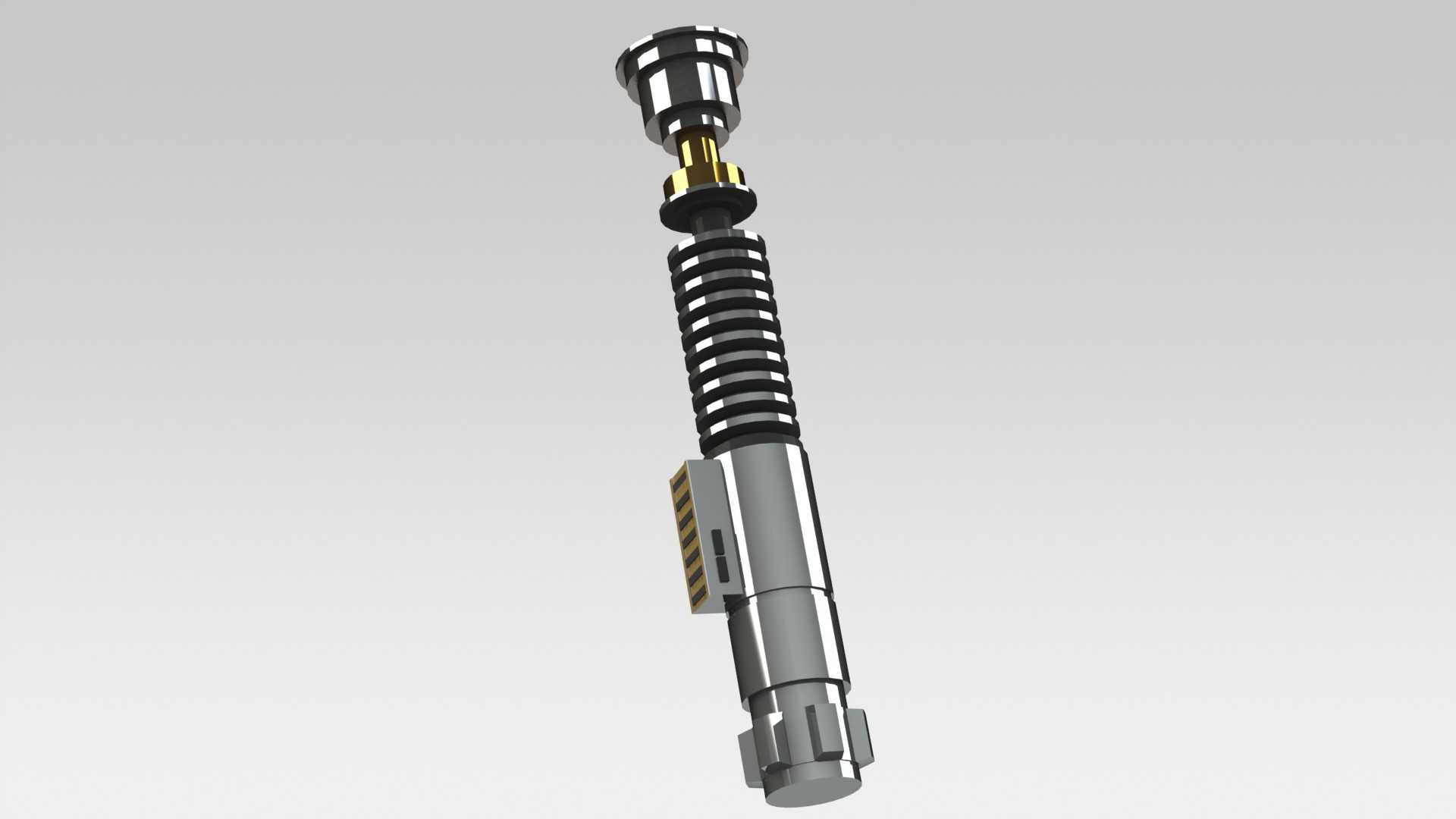

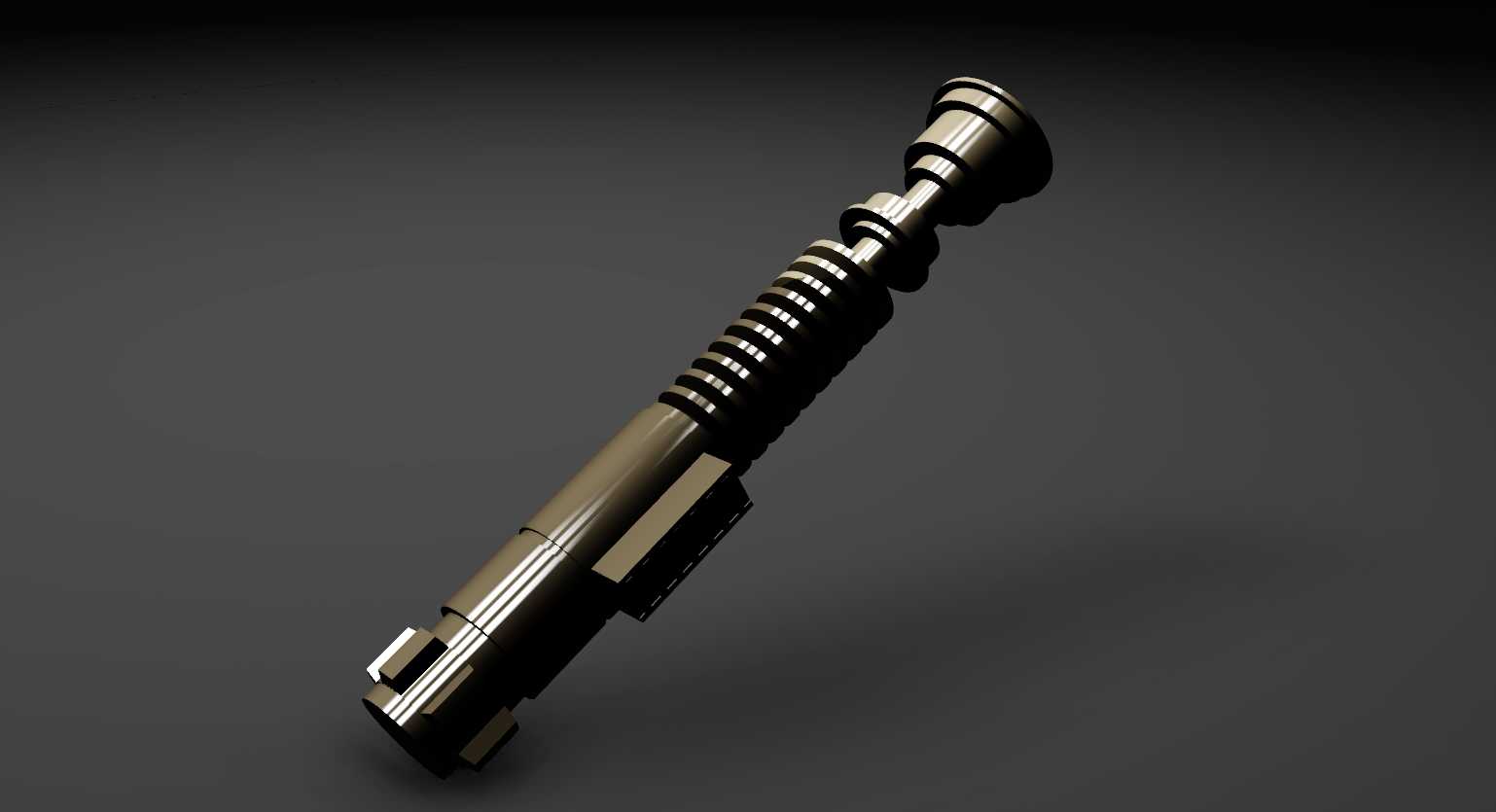

　　材质表达上，模型通过银灰色金属主体、黑色握带与肋条、金色调节环形成对比。银色件对应机加工金属质感，适合表现车削外圆、铣削平面和端面台阶；黑色件集中在肋条、控制窗口和局部垫片位置，能强化握持段的视觉收缩；金色件位于前端连接区域，承担视觉焦点。对于实体制作，银色部分可选用铝合金经车铣加工，黑色肋条可使用阳极氧化、橡胶包覆或喷涂处理，金色环可采用黄铜件或镀金效果涂层。不同材料的线膨胀和表面摩擦不同，若需要真实拆装，配合间隙不能只按外观模型处理。

　　尺寸边界方面，整支手柄应满足单手包覆握持的基本比例，中段肋条外径不宜过大，控制盒侧向凸出量也要控制在手掌可自然贴合的范围内。前端发射座外径略大于握柄，可形成剑刃根部的稳定视觉；后端尾盖则通过凸缘和块状结构增加尾部重量感。轴向布置上，握持段占据主体长度，控制盒靠近拇指和食指操作区域，前端套筒缩短而层次密集，后端尾盖保留足够端面造型，使整体重心落在手部附近。

　　建模过程中，回转体部分适合以车削思路建立基础轮廓，先画出轴线方向的阶梯剖面，再通过旋转生成主体；肋条可按单圈齿形建立后阵列，阵列数量和间距要与整体长度匹配。控制盒、尾盖凸块、侧面卡榫等非回转特征，则应在基础圆柱完成后再进行局部切除和凸台添加。所有外观分件最好保留真实装配关系，而不是用布尔合并成单一实体，因为后续做爆炸图、渲染分色或加工出图时，独立零件更利于标注尺寸、公差和表面处理要求。

　　这套结构的价值在于把影视道具的外观细节转化为可检查、可装配、可延伸制作的三维实体。它既能作为科幻武器道具的展示模型，也能作为手持设备外壳、圆柱握持产品、金属控制手柄和模块化装配设计的参考。围绕同轴台阶、曲面贴合、侧向控制盒、环形防滑肋和前后端盖边界进行细化后，模型不仅在渲染图中具有完整机械感，也具备向实体样机推进的结构基础。
