NASA沙桶采样收集滚筒机构

　　这套滚筒式沙粒采集装置的核心结构由外置回转滚筒、中心轴系、三组周向均布的铲收集连杆组件构成，整体采用同轴回转布局，中心轴穿过滚筒端面的带座轴承实现径向支撑，轴端预留标准连接法兰，可直接对接探测车的驱动输出轴，安装时仅需保证滚筒轴线与驱动轴同轴度控制在0.1mm以内，滚筒外周与车体安装框架的径向间隙预留不小于20mm，避免回转过程中与周边结构发生运动干涉。

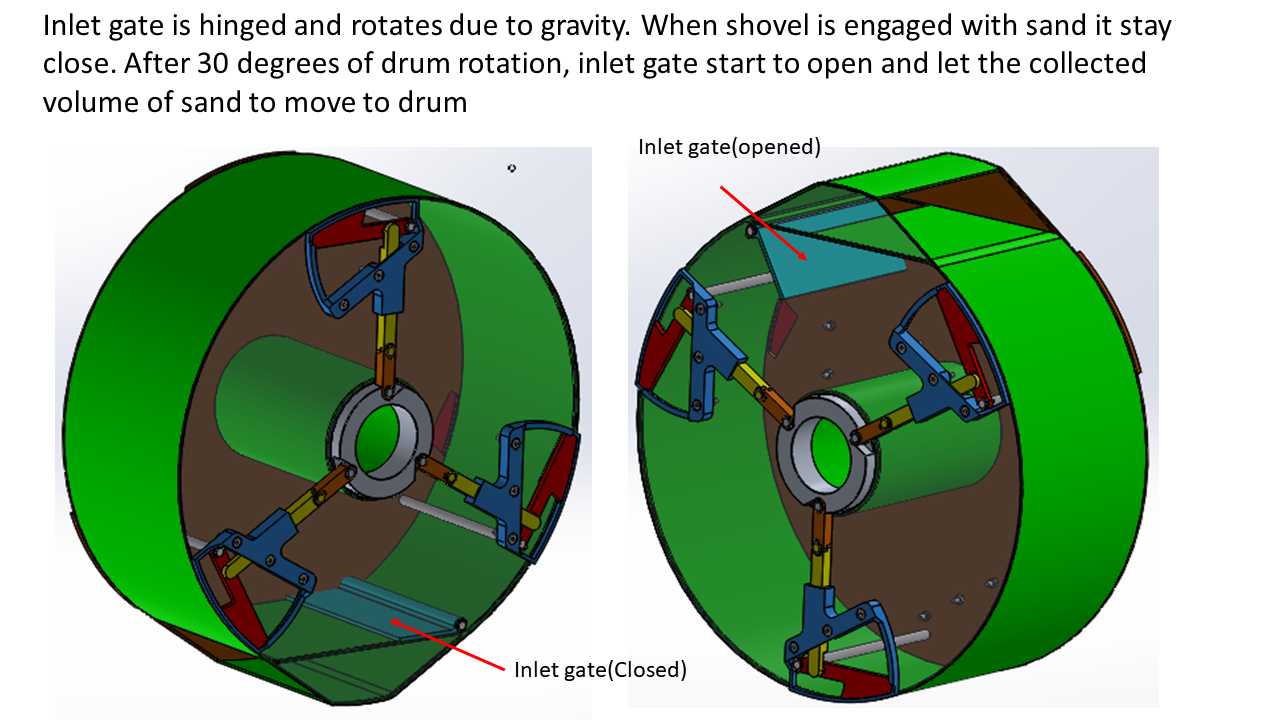

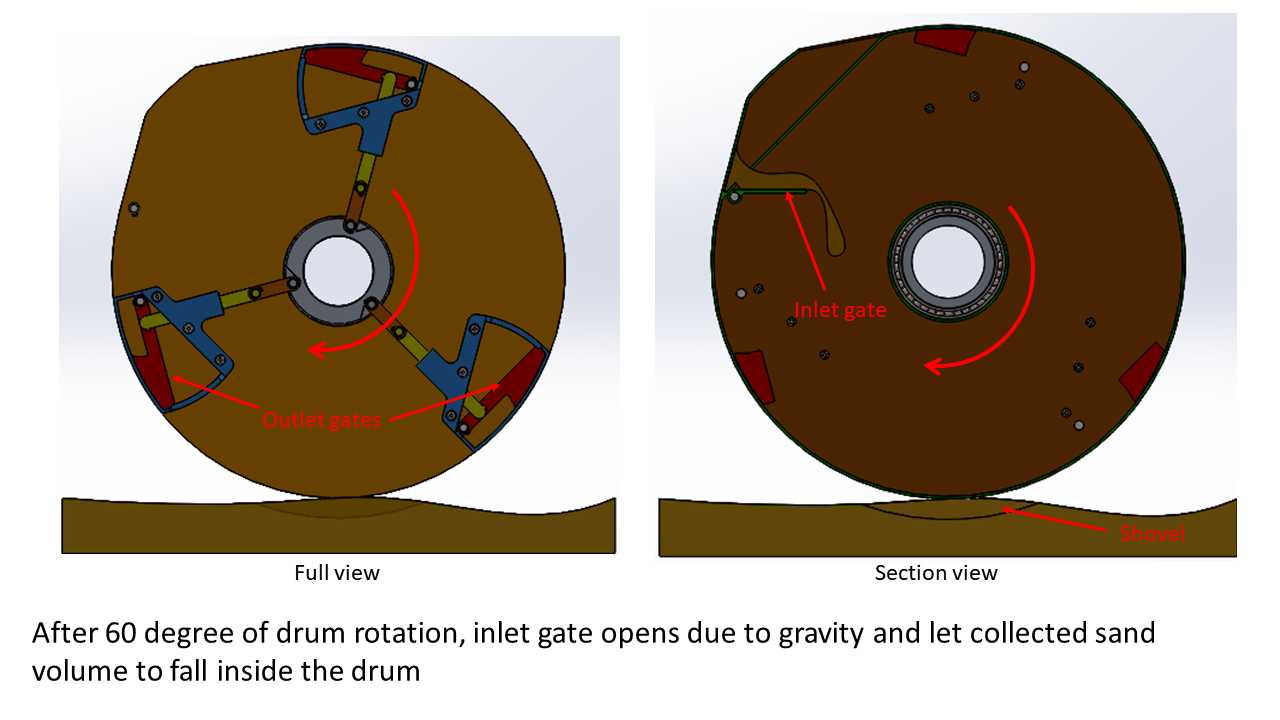

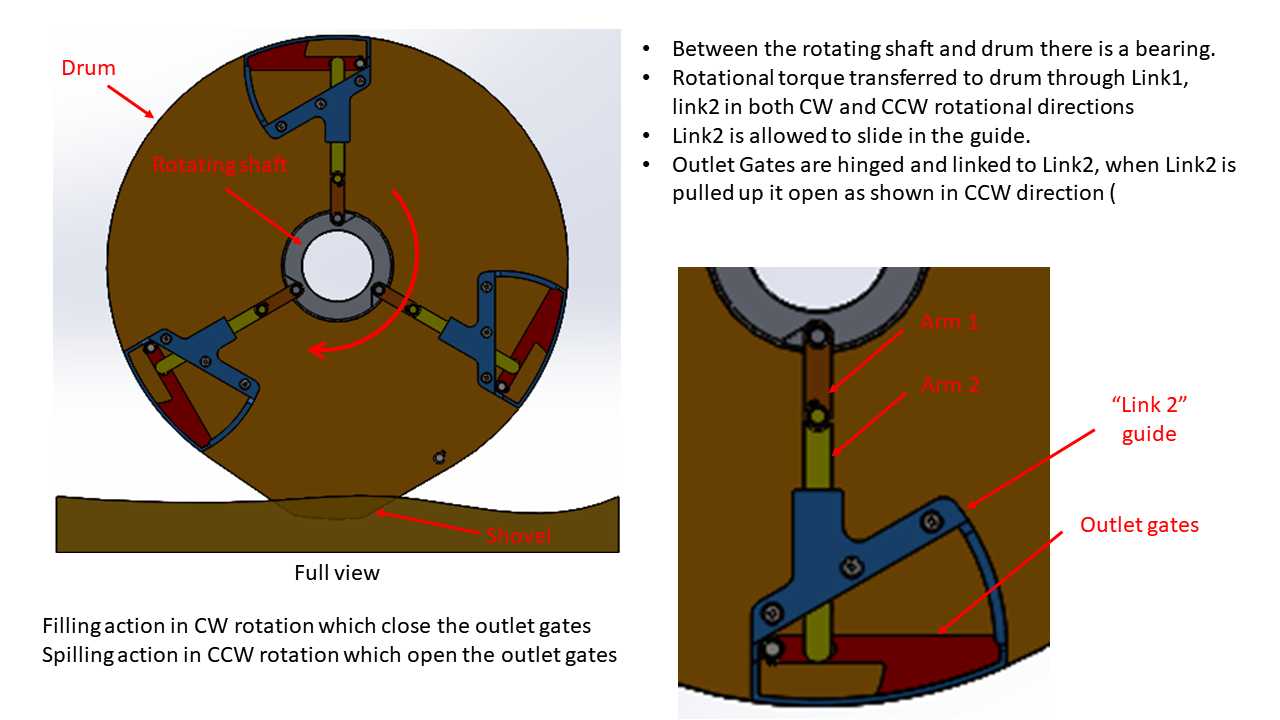

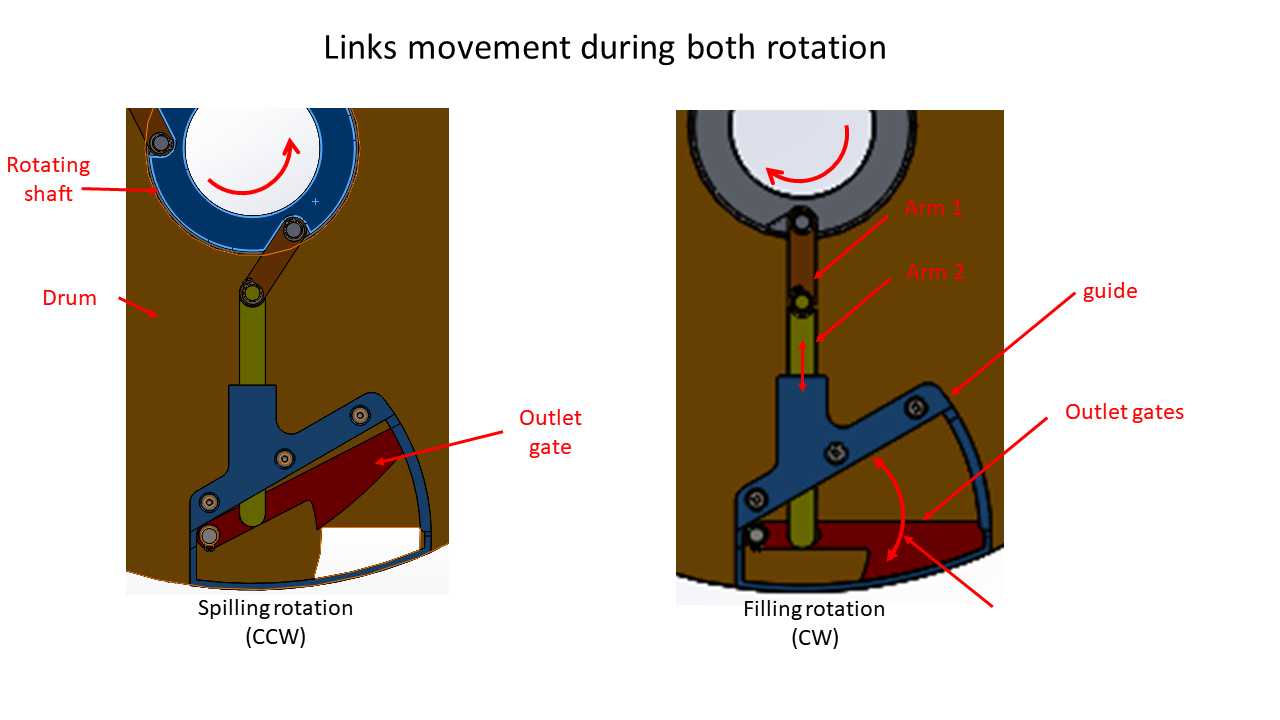

　　从实际作业逻辑来看，该装置主要面向星表松散沙壤、颗粒介质的无人采集场景，作业时驱动轴带动滚筒顺时针回转，周向布置的电铲随滚筒转动切入表层沙层，将松散颗粒铲入铲斗内腔；随着滚筒持续旋转，盛有沙料的铲斗转动至滚筒上部区域时，在重力作用下沙粒沿铲斗内壁滑落，通过入口闸门汇入滚筒内部的储料腔。当储料腔装填到额定容积后，轴系反向逆时针旋转小角度，即可通过联动拉杆带动储料腔侧面的出口闸门开启，将腔内收集的沙料批量排出至后续样本收纳容器，整套进砂、储料、卸料动作完全通过机械联动实现，不需要额外布置独立的闸门驱动元件，大幅降低了深空探测场景下的电控故障概率。

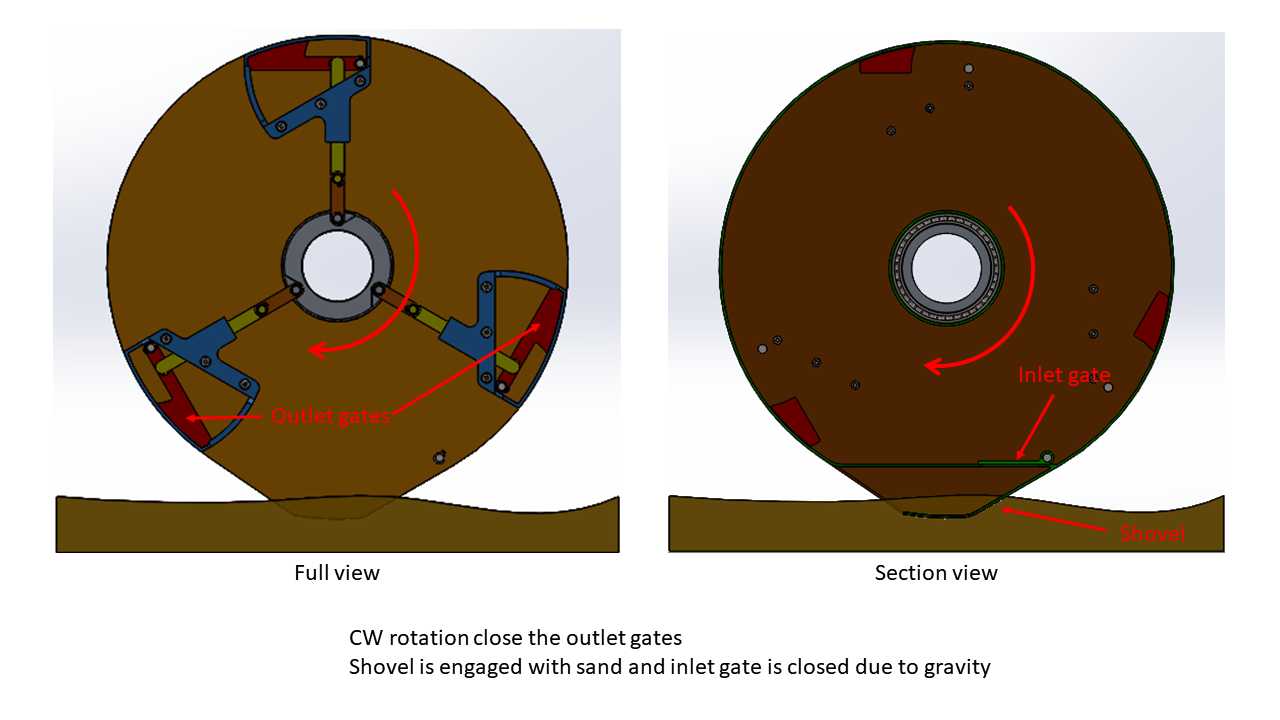

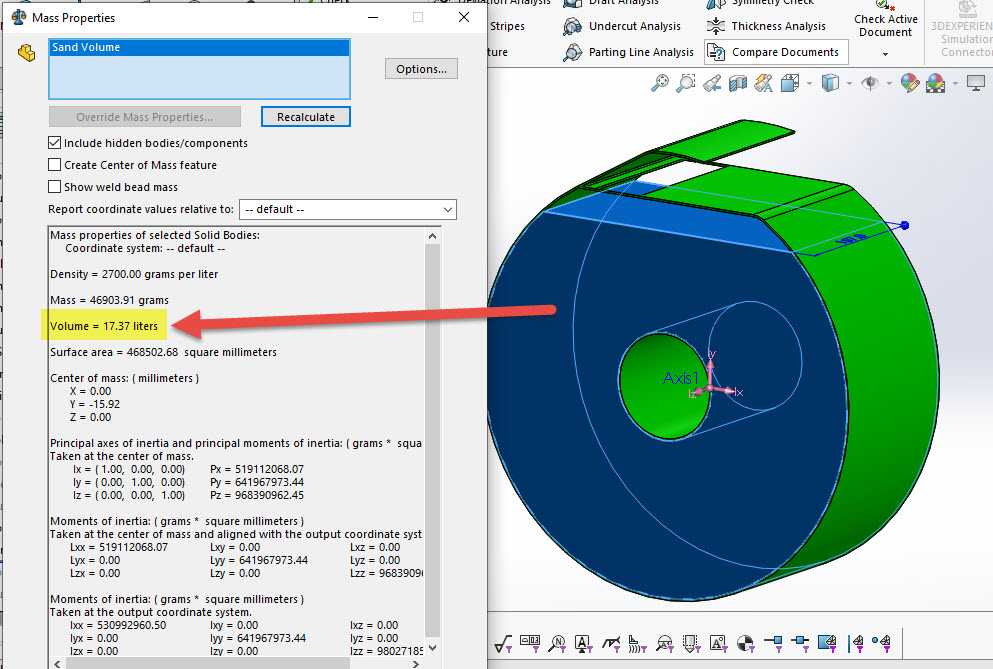

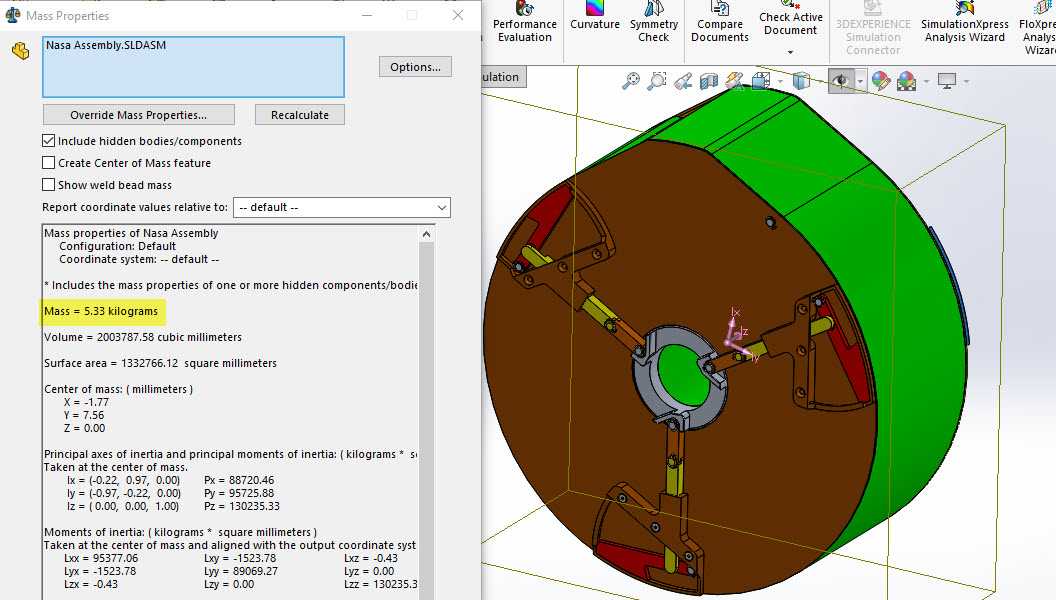

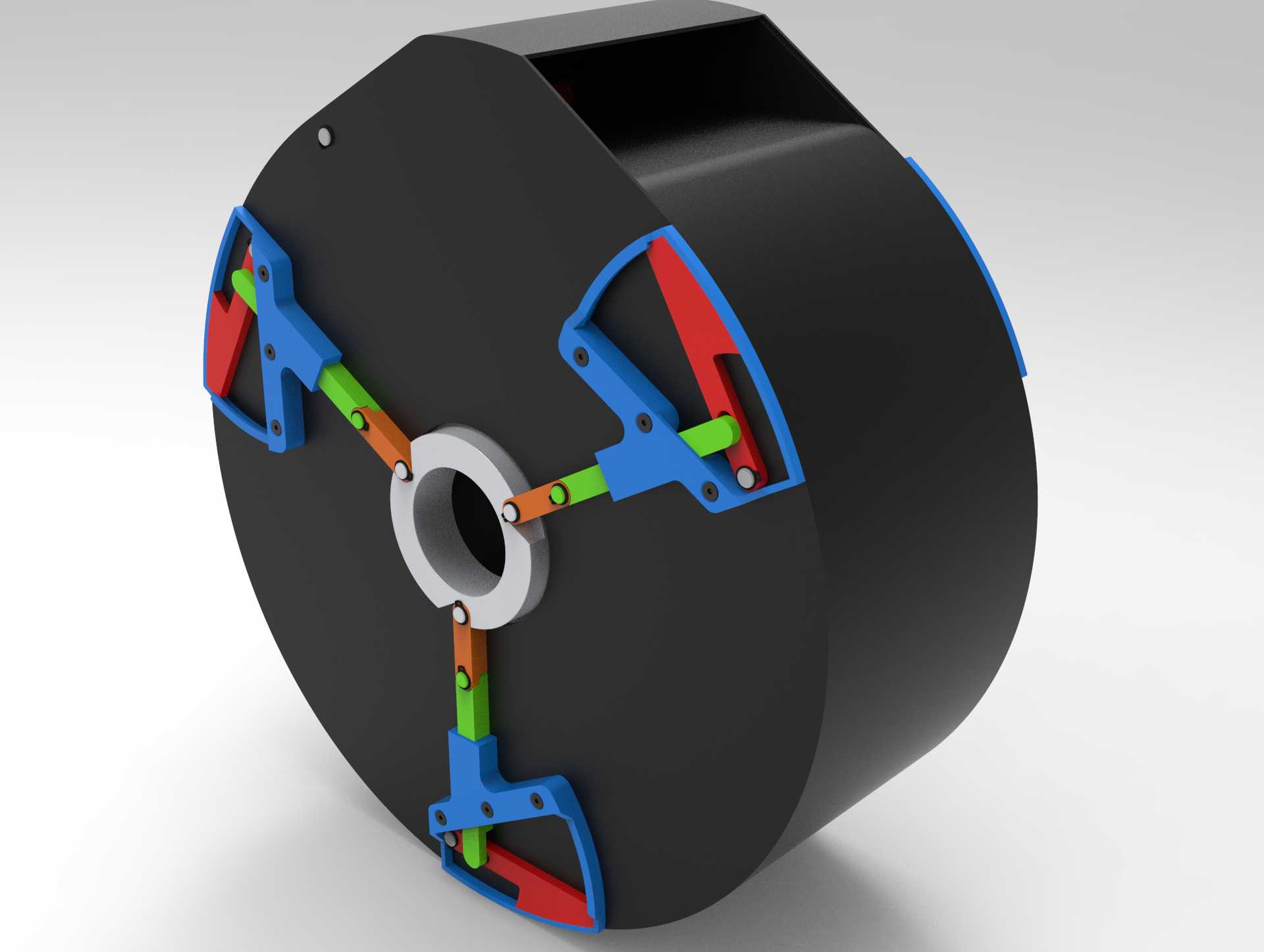

　　结构设计上三组采集铲沿滚筒端面120度周向均布，每个铲斗都通过蓝色的铰接支座固定在滚筒端面上，铲斗与支座之间设置转动副，搭配红、绿两色的传动连杆与中心轴端的联动盘连接，所有铰接点位都预留了衬套安装位，可换装自润滑衬套适应低重力、无维护的作业环境。滚筒主体采用薄壳回转结构，端面为整圆封板，外周为圆柱筒壁，筒壁上部开设敞口用于进砂与卸料，整体结构在保证储料容积的前提下尽可能控制自重：若全部承力零件采用铝合金切削加工，整套滚筒、轴、连杆、闸门组件的总重量可控制在5.3kg，若将连杆、铲斗支座这类非主承力件更换为碳纤维复合材料，整体重量还能进一步降低，适配探测载荷的重量约束。

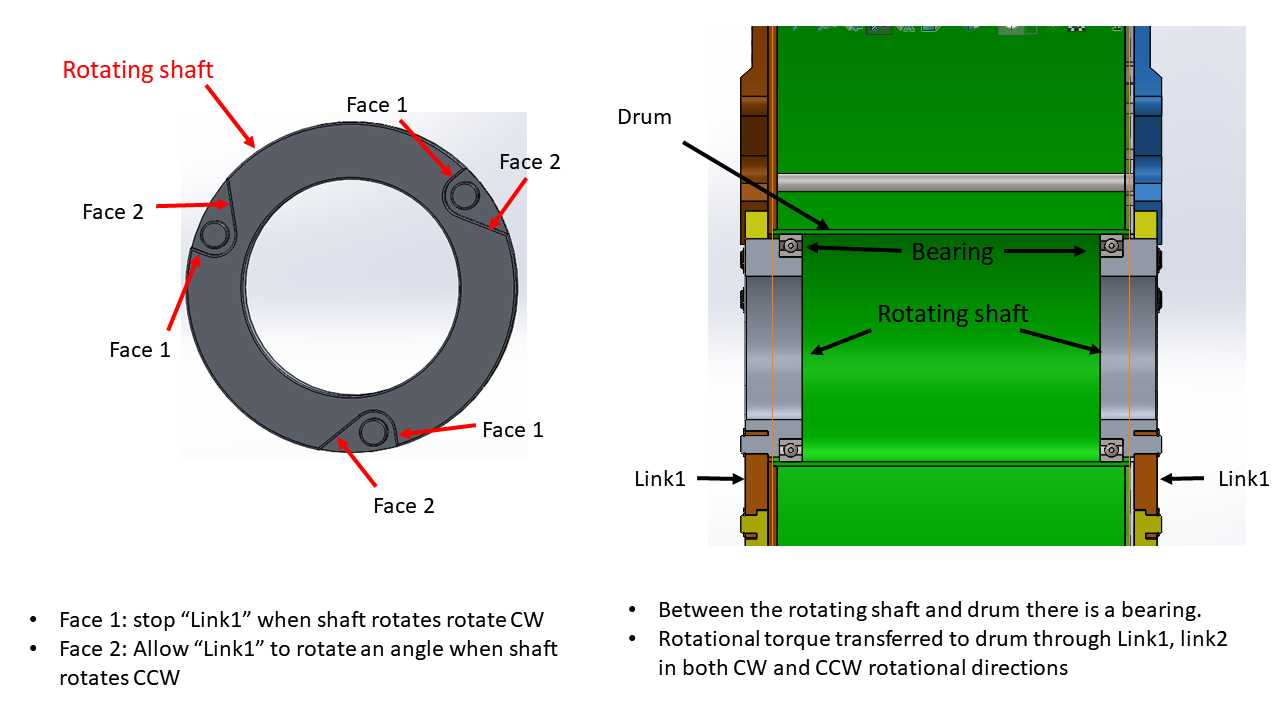

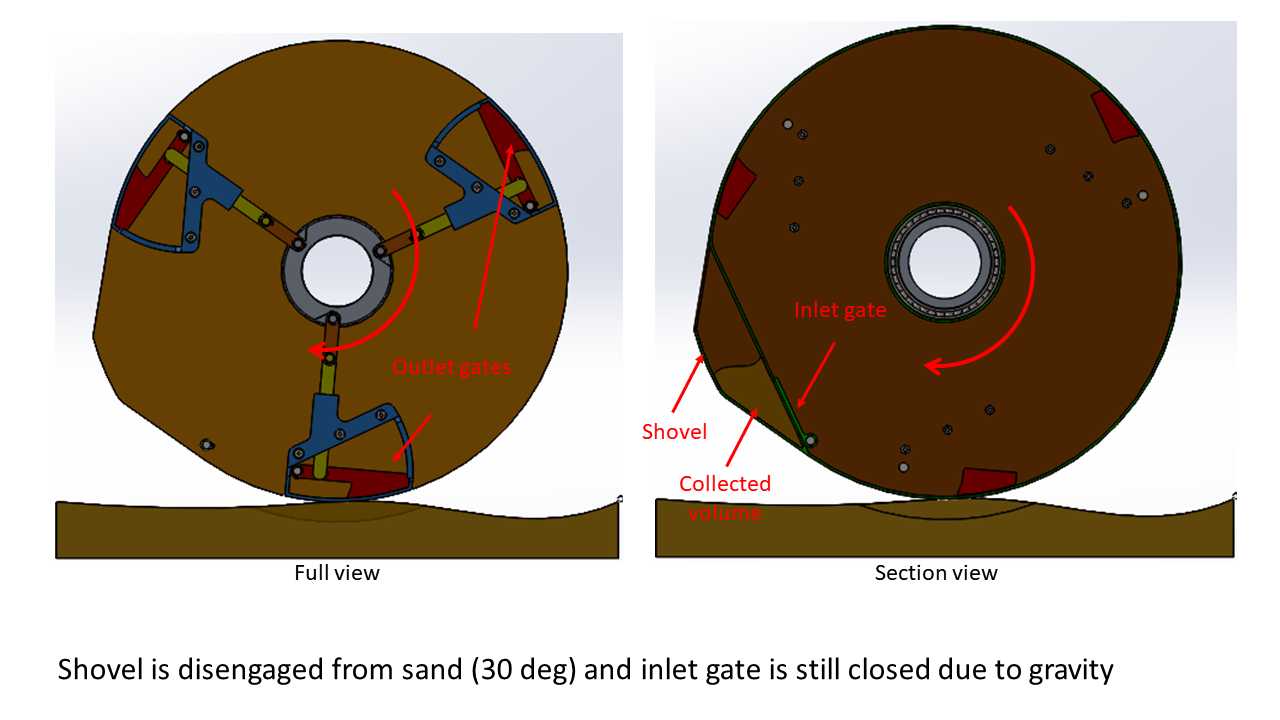

　　运动校核阶段需要重点验证两个极限工况：一是顺时针采沙工况下，铲斗入土角度要保证切削刃与沙层表面呈15度到20度的切入角，避免铲斗受力过大出现卡滞；二是反向卸料工况下，连杆的行程要保证闸门开启角度不小于45度，确保湿黏沙粒也能顺利靠重力滑落，不会在闸门处残留堵料。中心轴的轴承座采用台阶式定位结构，轴承外圈与座孔采用过渡配合，内圈与轴颈采用过盈配合，两端面设置端盖限位，可承受回转过程中铲斗切削沙层带来的径向冲击载荷。滚筒端面的所有铰接孔位置度公差控制在0.05mm以内，保证三组铲斗运动同步，不会出现单侧铲斗先触地导致的偏载问题。

　　该结构除了星表采样场景外，也可改造用于地面散料颗粒的自动收集、工地扬尘沙粒回收、小型散料转运设备上，整套机构没有复杂的电控元件，纯机械联动的特性让它在高粉尘、强辐射、低温的极端环境下依然能稳定完成采集作业，建模过程中所有运动副的配合间隙都按极端温差下的材料膨胀量预留了补偿空间，避免低温下零件收缩出现运动卡死。
