波音747机翼框架结构三维数模

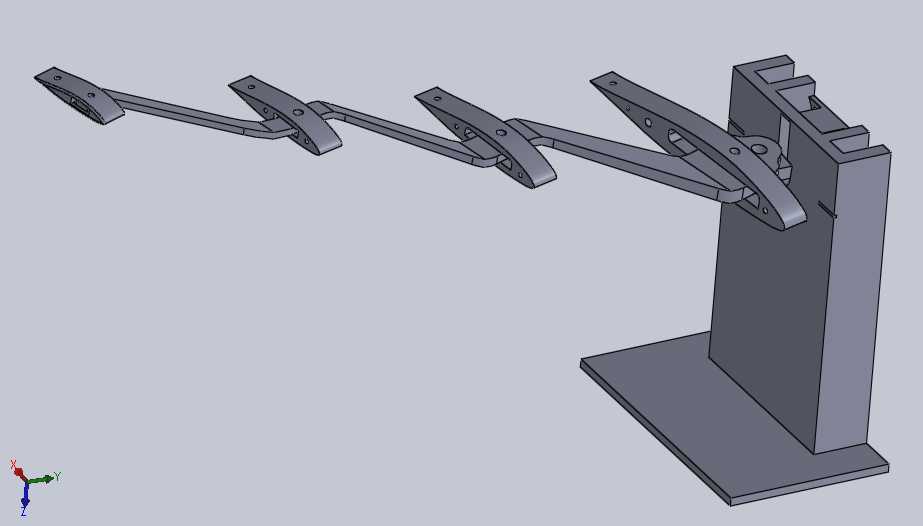

　　该三维数模围绕大型民航客机机翼承力框架进行结构还原，重点表现机翼从根部到外段的骨架传力路径、分段铰接关系以及配套展示支撑结构，适合航空机械结构教学、机翼原理演示、工装方案讨论和三维结构拆解练习使用。模型没有把机翼外形蒙皮作为表达重点，而是将内部框架暴露出来，使翼梁、翼肋、接头、铰点和根部连接区的空间关系更加直观。

　　从实际应用场景看，这类机翼框架可用于航空实训平台、机务培训教具、展厅结构演示件以及机翼装配工艺分析。机翼是飞机升力产生的核心部件，飞行中需要承受气动升力、燃油重量、发动机吊挂载荷、阵风载荷和着陆冲击等复杂作用。框架结构的任务，是把分散在翼面上的载荷逐步汇集到翼梁和根部接头，再传递至机身中央翼盒。数模中多段框架沿翼展方向布置，能够体现大展弦比机翼从根部到翼尖刚度逐渐变化的设计特点。

　　结构布置上，根部区域采用较高、较厚的立式支撑与连接体，模拟机翼与机身或试验台架连接的高承载区。根部截面高度大，有利于提高弯曲刚度，降低翼根弯矩引起的应力水平。向翼尖方向延伸时，框架件高度和截面尺寸逐步减小，符合机翼弯矩沿翼展向外衰减的受力规律。各段骨架通过带孔接头和铰接件串联，孔位、销轴位置和连接板方向均有明确表达，便于观察机翼折点、活动面连接或装配定位关系。

　　模型中的翼肋类零件沿翼弦方向分布，承担维持翼型轮廓、分隔翼盒空间、传递局部气动载荷的作用；纵向梁类零件则构成主要弯曲承力通道。接头处采用双耳片、单耳片交错配合的形式，这类结构在航空设计中常用于传递集中载荷，也方便装配时控制同轴度。支撑底座为平板加立板的焊接或机加工式结构，底部平面提供稳定安装边界，立面用于固定机翼根部框架。若作为教学展示件，底座可直接放置在实验台或展台上；若用于机构试验，底座平面需要预留螺栓孔，并与地面平台或型钢支架可靠连接。

　　安装边界方面，机翼框架沿展向长度较大，属于细长悬臂结构，转运和展示时不能只支撑翼尖或单点抬升，否则容易造成接头受扭、梁件变形。合理支撑点应靠近翼根高刚度区，外翼段可设置辅助托架，避免长期静置产生附加弯矩。根部连接面的平面度、铰接孔同轴度和接头间隙是装配检查重点。若后续需要制作实物教具，钢板或铝合金加工件应控制焊接变形，铰接销轴需选用耐磨材料，并在转动副处保留润滑与拆装空间。

　　设计思路上，该数模强调“看得见传力”的工程表达：根部厚重、外段轻细、梁肋交错、接头集中，使观者能够快速理解机翼框架并非简单杆件，而是由纵向主梁、横向翼肋、接头耳片和支撑结构共同组成的承力系统。对于三维建模人员，建模时应先确定翼展方向、翼弦平面和根部基准，再按骨架站位建立各段梁肋；铰接孔应保证轴线垂直于相关运动平面，底座安装面则应与机翼参考平面形成明确坐标关系。整体结构既可作为飞机机翼骨架认知案例，也可用于后续开展有限元受力分析、装配干涉检查和教学动画制作。
