民航宽体客机机翼带襟翼小翼结构

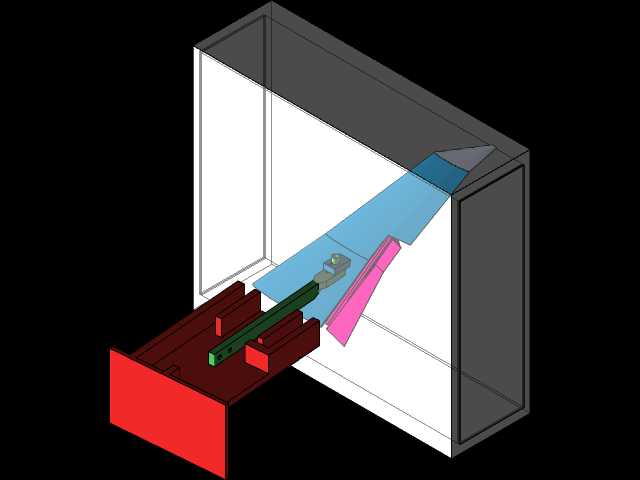

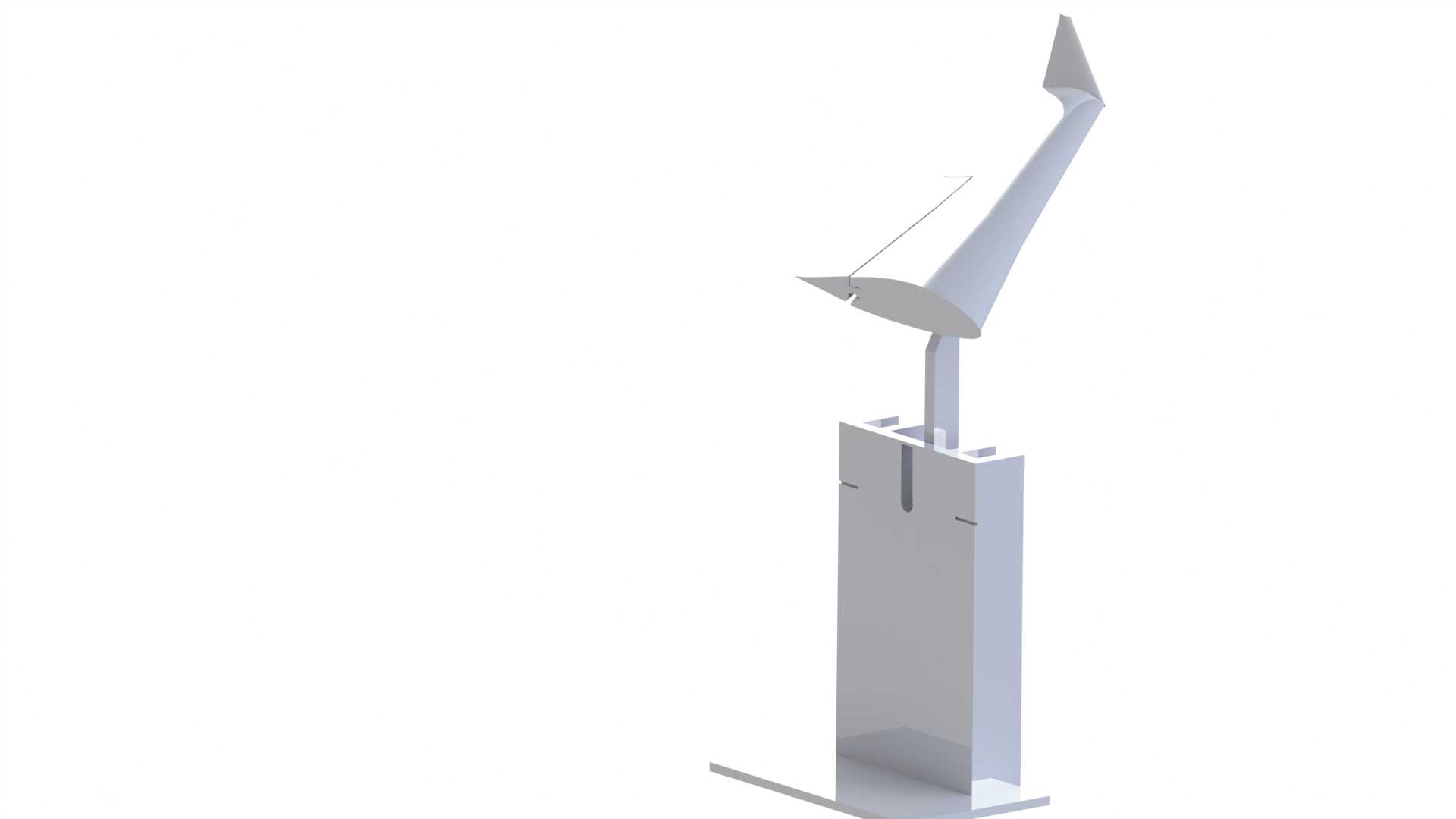

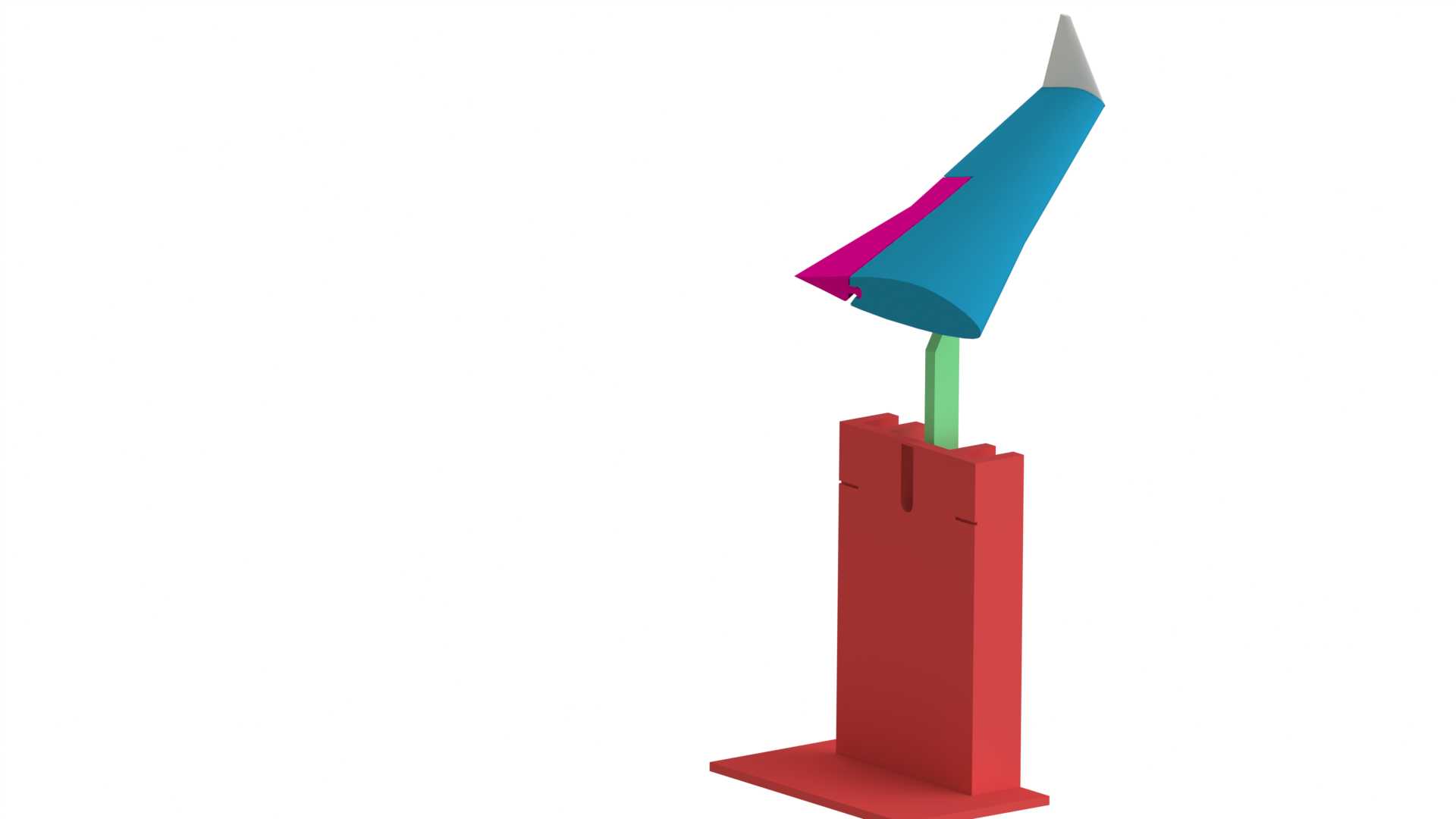

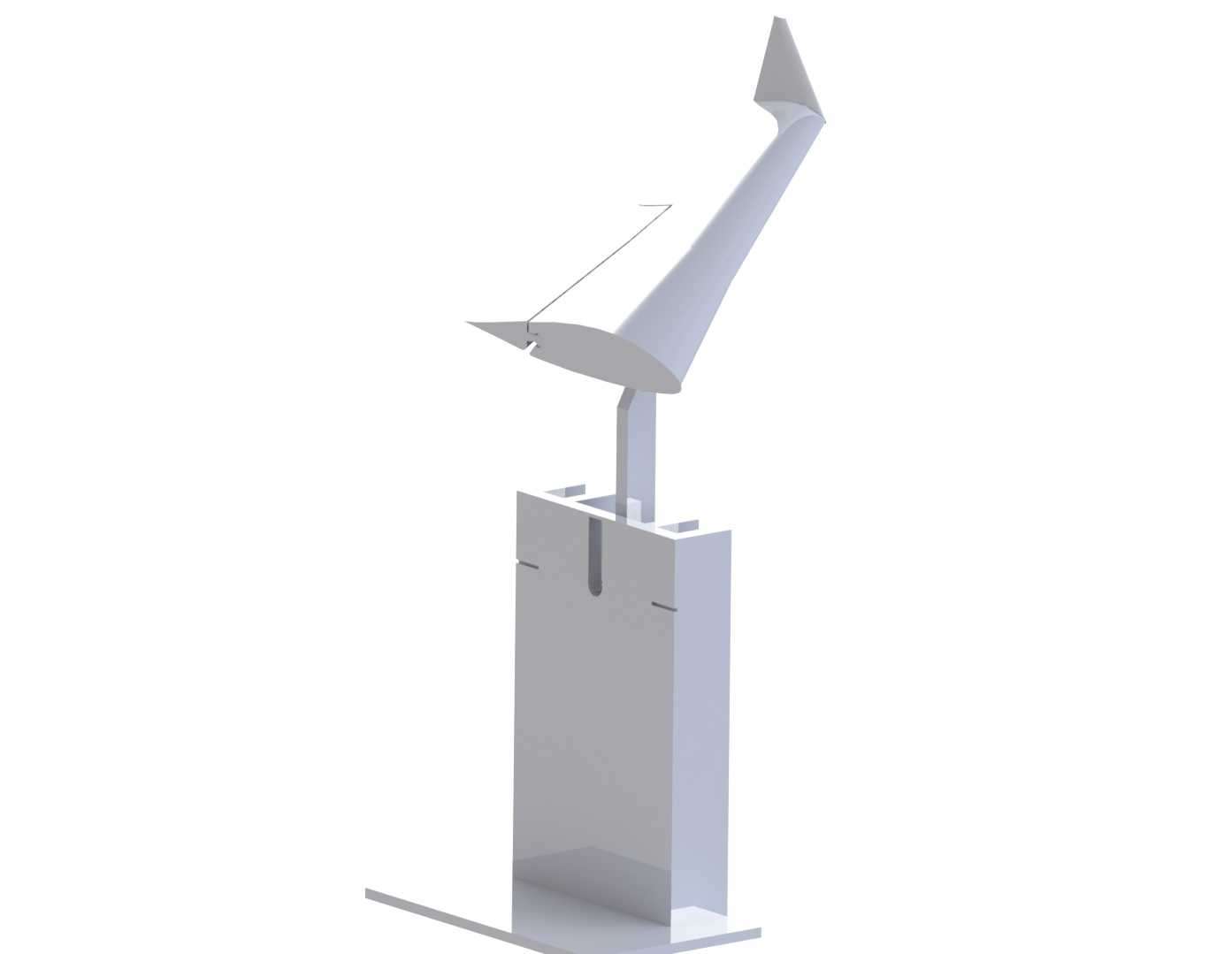

　　这套机翼结构以宽体民航机外侧机翼为还原对象，将主翼盒、后缘增升襟翼、翼梢小翼以及根部连接支撑段整合在同一装配体中，可用于航空原理教学、机翼气动外形校核、结构装配演示和飞机构型方案讨论。实际工程里，机翼是飞机升力产生的核心部件，既要在巡航阶段维持高效低阻的翼面压力分布，也要在起降阶段通过襟翼偏转增大弯度与面积，改善低速升力特性；翼梢小翼则用于削弱翼尖涡、降低诱导阻力，同时对翼尖弯矩和颤振边界产生影响。

　　建模时先依据机翼平面形状建立翼展方向的站位控制，再沿弦向布置多组翼型截面，通过放样形成连续的主翼曲面。机翼并非等截面直段，而是带有后掠角、安装角、上反角和沿展向变化的扭转角，根段弦长大、厚度相对高，向外逐渐收窄，到翼尖处弦长和厚度都明显减小。曲面过渡需要保证上、下翼面在前缘半径和后缘收束处连续光顺，避免局部褶皱影响气动分析或外观评审。

　　后缘襟翼作为独立增升装置布置在主翼后缘，模型中保留了襟翼与主翼之间的缝道关系。缝道形态直接影响高速气流从翼下向后缘上表面的引射效果，设计时需要兼顾襟翼偏角、重叠量和缝隙宽度。教学或演示场景下，可围绕襟翼伸出后的弦向增量、弯度变化以及起降构型差异进行剖切说明；若进一步细化，还可在该基础上补充滑轨、摇臂、扭力管和作动器连接点，形成完整的增升机构运动链。

　　翼梢小翼位于机翼外端，与主翼之间不是简单直角拼接，而是通过过渡段融合，控制翼尖区域的截面扭转和曲率变化。小翼的后掠、高度和倾斜方向会改变翼尖涡的发展路径，建模时应保持其与外翼的相切关系，避免连接处出现硬棱。根部支撑段用于表现机翼与机身或试验台架的连接边界，包含承力接头、立向支撑和底座轮廓，能够直观展示机翼根段弯矩、剪力传递到中央结构的路径。

　　从安装边界看，根段接口需要预留与机身翼盒、主起落架区域或试验夹具对接的空间；翼展方向外伸尺寸较大，装配时要关注翼尖挠度、维修通道和吊挂设备的干涉。后缘襟翼下方应保留作动机构和管路布线的布置区域，翼面内部则可按前梁、后梁、翼肋和蒙皮的层次继续细分。模型底座提供了稳定的展示支撑，使机翼在剖切、旋转和局部放大时能够保持根段定位，便于检查小翼过渡、襟翼缝隙和根部接头的空间关系。

　　在结构设计讨论中，这类模型可帮助工程师把气动外形与机械约束放在同一空间内核对：翼盒厚度决定梁和肋的布置裕度，襟翼支点位需避开高应力蒙皮区，小翼根部则要兼顾气动收益与附加弯矩。对于教学、方案展示或三维结构练习而言，该装配体突出了民航机翼从根段到翼尖的形态变化，也保留了增升面和翼梢装置的关键特征。
