横流式涡轮机流体机械结构设计

　　横流式涡轮机属于径流式流体能量转换设备，气流沿径向进入叶轮，横穿叶片流道后从另一侧径向流出，在小型水力发电、通风换气、余热余压回收以及教学流体实验场景中应用较多。这类机型结构简单，对来流方向适应性强，小流量工况下仍能保持较稳定的能量转换效率，且整机轴向尺寸紧凑，适合安装在空间狭长、管路走向受限的设备舱内。

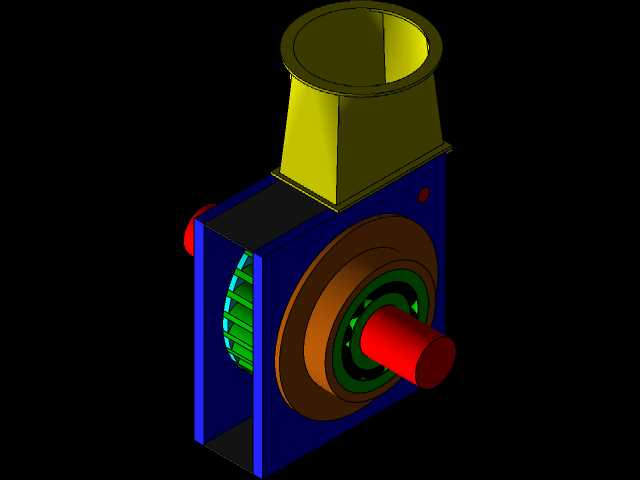

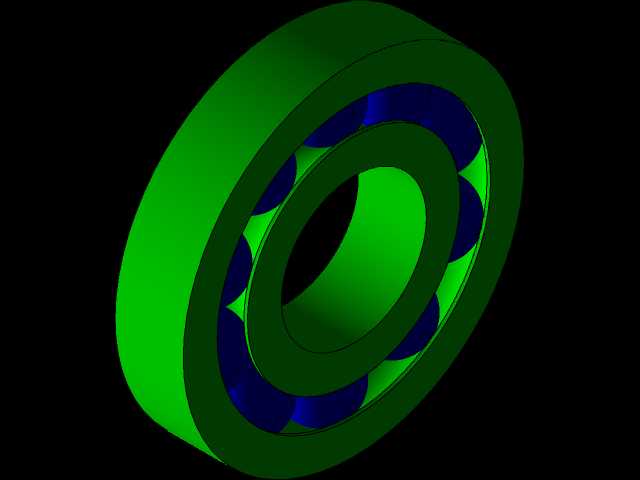

　　从整机结构来看，上部为渐扩形进气蜗壳，入口采用圆形法兰接口，向下过渡为矩形出流断面，将 incoming 气流均匀导流至叶轮前缘。蜗壳侧壁与主机箱采用贴合面连接，过渡段保留足够的拔模斜度，既保证钣金或铸造工艺可成型，也减少流道突扩带来的局部涡流损失。主机箱为两侧板加围板的箱式承载结构，蓝色侧板承担叶轮轴系的支撑载荷，侧板上预留轴承座安装孔位，孔位同轴度需在装配时严格控制，避免叶轮运转时出现扫膛。

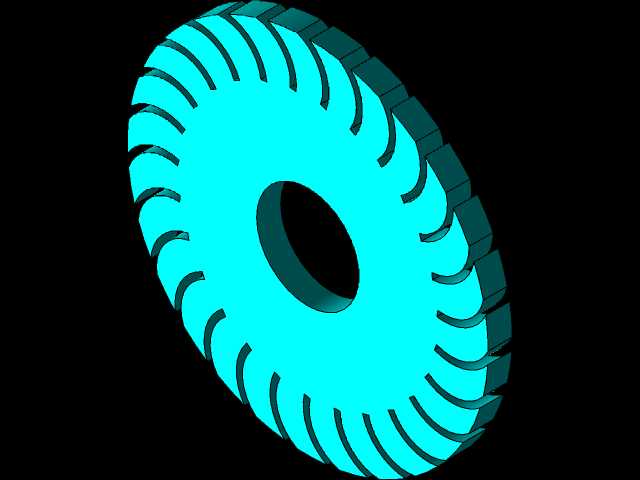

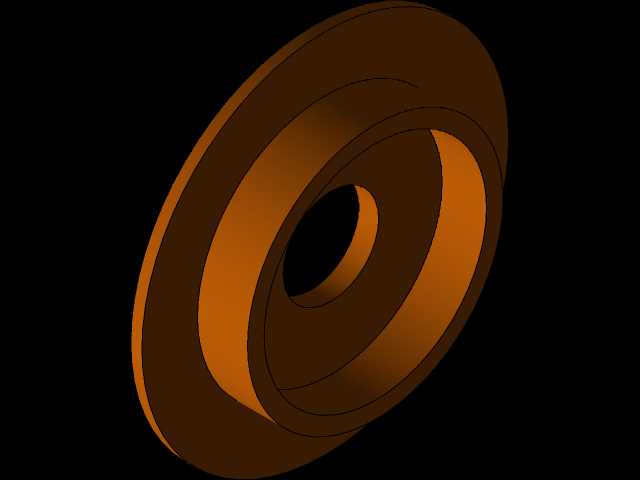

　　核心做功部件为横置叶轮，叶轮外缘均布多片弧形叶片，叶片采用双圆弧叶型，进口角与来流方向匹配，出口角引导气流顺畅横穿叶道。叶轮两端通过轮毂与主轴连接，红色伸出轴段为动力输出端，可联轴器连接发电机、风机负载或测试测功装置；轴系穿过箱体处设置密封结构，防止流体介质外泄或外界粉尘进入轴承腔。叶轮与箱体之间保留均匀径向间隙，间隙值控制在叶轮直径的千分之五左右，既避免转动干涉，又减少间隙泄漏造成的效率下降。

　　设计过程中首先依据目标流量与压升参数确定叶轮直径、叶片数量及叶道宽度，再反推蜗壳进口流速与扩散段长度，保证流道内流速沿程平缓变化。箱体侧板厚度根据轴系支反力与叶轮自重校核，承载部位增设加强筋，降低运行时的结构振动。进气口法兰尺寸匹配标准对接管路，底部及侧部预留安装固定孔，整机安装边界需预留轴端联轴器装拆空间与蜗壳上方管路对接空间，侧向留出叶轮检修拆装的操作距离。

　　流道设计阶段重点关注叶片进口冲角与蜗壳出口导流均匀性，避免局部流速过高引发噪声与空化风险；结构设计上兼顾铸造与3D打印成型工艺，壁厚过渡均匀，无突兀厚大断面，减少成型缺陷。该套三维结构完整呈现了横流式涡轮机从进气导流、叶轮做功到轴系输出的全部装配关系，可直接用于流体性能仿真分析、结构干涉校验以及教学演示，也可为小型能量回收机组、特种通风设备的改型设计提供结构参考。
