四爪自定心卡盘夹持工装结构

　　四爪卡盘是金属切削机床上使用频率极高的夹持类工装，常见于普通车床、数控车床、外圆磨床以及部分回转类焊接变位设备上，核心作用是在工件回转加工过程中提供稳定的径向夹紧力，保证被夹持零件的回转中心与机床主轴回转轴线重合，避免车削、磨削、镗削工序中工件出现偏心、振动甚至甩出的风险。和三爪自定心卡盘不同，四爪结构的单根卡爪可独立调整位移，既能够装夹圆形、正多边形等规则截面坯料，也可以夹持偏心轴、异形铸件、方形锻件这类三爪卡盘无法可靠定心的工件，在单件小批量修配、异形件试制、重型毛坯粗加工场景中适用性更强。

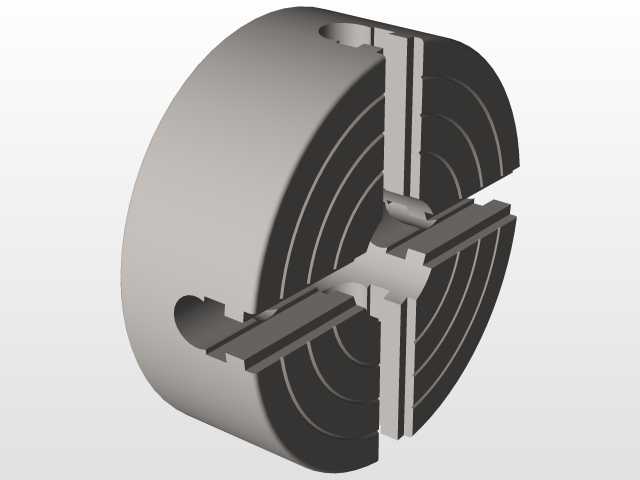

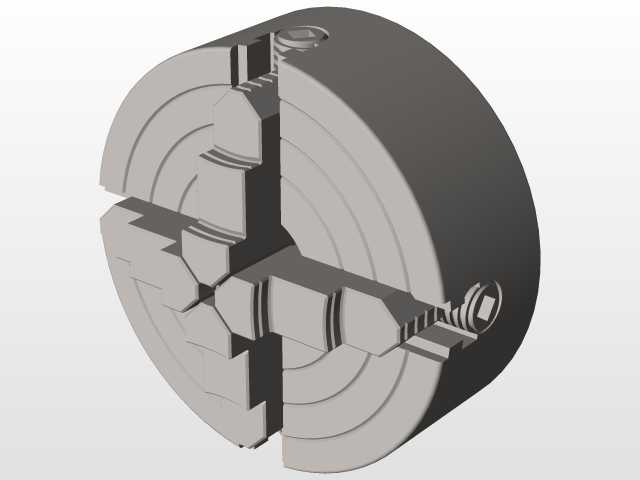

　　从结构组成来看，这套卡盘整体为圆盘式布局，主体盘体采用盘状回转结构，背部设置与机床主轴前端法兰匹配的安装止口与连接螺栓孔，安装时止口端面与主轴法兰端面完全贴合，通过周向均布的紧固件锁紧，保证盘体端面跳动、径向跳动控制在机床工装允许的公差范围内。盘体正面沿十字方向开设四条径向贯通的T型导向槽，槽道经过铣削加工，两侧导向面平行度、槽底平面度都有严格要求，四根卡爪分别嵌装在对应导向槽内，卡爪背部的T型凸台与槽道完全贴合，调整时卡爪仅能沿盘体径向做直线滑动，不会出现周向偏转或径向翘曲。

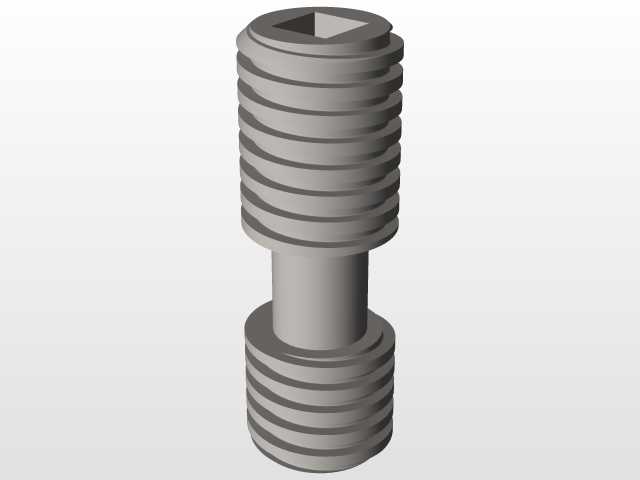

　　卡爪的设计兼顾了夹持刚性与适配范围，爪体朝向盘心的一侧设置阶梯状夹持齿面，软爪状态下可根据待加工工件的实际外径镗削出匹配的夹持圆弧，硬爪齿面则直接用于毛坯件的粗加工夹持，咬合齿能够嵌入铸件、锻件的氧化皮表层，大切削余量下也不会出现工件打滑。每根卡爪的底部加工有与传动丝杆配合的螺纹齿槽，盘体内部对应四个方向布置四根独立的调整丝杆，丝杆端部设置方头调整位，使用卡盘扳手转动单根丝杆时，仅驱动对应卡爪沿导向槽进给或后退，四根卡爪的位移互不联动，操作人员可以通过百分表打表校验工件外圆的跳动量，逐爪微调进给量，最终将异形工件的待加工回转中心校正到与主轴轴线重合的位置。

　　盘体的外圆柱面预留了环形减重与加强结构，盘体内部在丝杆安装位之间设置辐射状加强筋，既控制了卡盘整体自重，降低主轴前端的悬垂负载，又保证盘体在高速回转、大夹紧力作用下不会出现结构变形。盘体正面的环形同心刻度槽可作为卡爪位置的快速参考，调整夹持范围时可直接对照刻度确认每根卡爪的大致伸出量，减少打表校正的辅助时间。卡盘的径向尺寸覆盖常规中型车床的主轴法兰适配区间，安装边界需匹配主轴前端的连接规格，卡爪全开状态下的最大夹持直径、爪体退至最内侧时的最小夹持直径都在盘体设计行程内，装夹超长工件时还可配合主轴中心孔、尾座顶尖形成双支撑，进一步提升回转刚性。

　　实际加工场景中，四爪卡盘的装夹灵活性远高于自定心三爪结构：加工偏心曲轴类零件时，可通过调整单爪偏移量直接设定偏心距，无需额外制作偏心夹具；装夹方形、矩形截面的锻坯时，四个卡爪分别贴合工件四个侧面，夹紧接触面积更大，粗车外圆时抗冲击负载能力更强；面对不规则的焊接组件、壳体铸件，也可以通过逐爪调整让待加工孔位或外圆的轴线与主轴对齐，完成找正后再锁紧各爪。建模过程中需重点保证导向槽与卡爪配合面的间隙合理性，丝杆螺纹与卡爪齿槽的啮合无干涉，盘体背部安装止口与正面导向槽的同轴度符合工装设计公差，所有运动部件在径向全行程内不存在卡滞，装配后卡爪滑动顺畅，锁紧后无明显窜动，完全满足机加工现场的实际装夹使用需求。
