楔形长条嵌入式照明灯具结构

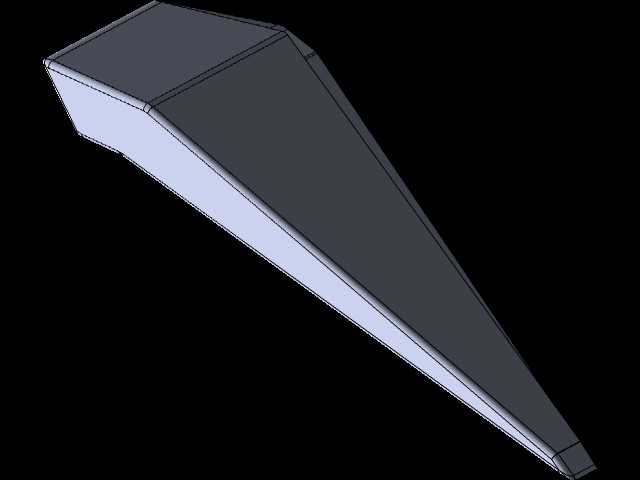

　　该灯具结构采用狭长楔形主体作为核心外形，整体从较宽的安装端向出光端逐渐收窄，形成明显的斜面过渡。宽端可理解为与安装基面、供电结构或装饰面板配合的区域，端部保留较完整的平面边界，便于贴合柜体、墙面、设备侧壁或展示架内槽；窄端则承担光线指向与视觉收束作用，使灯体在安装后不会形成笨重的块状观感。模型中外壳由多段折面构成，顶面、侧面和底面之间通过清晰棱线衔接，既体现钣金或塑料壳体折弯成型的工艺逻辑，也为后续壁厚、加强筋、卡扣和端盖设计提供明确参考。

　　在实际使用场景中，这类长条楔形灯可布置在设备舱内部、展柜边缘、工作台辅助照明区、交通工具内饰或狭窄检修空间内。由于其截面高度沿长度方向变化，设计人员可以把较高的一端布置在需要容纳驱动板、接线端子或散热空间的位置，把较低的一端伸入视线不易触及、但需要补光的区域。光线方向可随楔形底面或侧面的出光窗口进行约束，避免直射人眼，同时让光线集中照射操作面、标识区或陈列物。对于结构工程师而言，建模时不能只关注外观曲面，还要同步考虑灯条、扩散板、反光片、电路板和固定件在壳体内的排布关系。

　　外形边界方面，狭长主体决定了安装空间必须预留连续直线槽位。宽端的横向尺寸较大，适合设置螺钉孔、卡扣脚或旋转限位结构；窄端尺寸收缩，适合作为插入端或定位端。若采用嵌入式安装，壳体两侧应预留与面板厚度匹配的压边，压边宽度需要覆盖加工公差，防止安装后出现缝隙不均；若采用外露式固定，则可在宽端背面设计隐藏式挂耳，在靠近中部的位置增加辅助支撑点，以减少长壳悬臂带来的振动。灯体长度与截面高度的比例较大，运输和装配过程中容易出现扭转变形，因此侧壁不宜做成完全等厚的单薄平面，可在内部沿长度方向布置间断加强筋，或在宽端腔体中设置横向隔板。

　　设计思路上，楔形并非单纯的造型处理，而是同时服务于光路、装配和空间避让。斜面能够把灯具主体从安装面逐步引向照射区域，使灯体与被照面之间形成稳定夹角；折面外壳则提高了薄板结构的抗弯刚度，减少大面积平面在成型后产生翘曲。若用于工业设备内部，外壳还需要考虑检修开启方式，宽端可设置可拆卸端盖，便于接线和更换驱动模块；若用于消费类或展示类场景，则可把接缝集中在背面和端面，正面保持连续外观面。

　　散热与材料选择也应结合结构形态判断。灯具内部若采用LED光源，热源通常沿长条方向分布，楔形腔体在宽端拥有更大容积，可把驱动元件和较厚的散热区域集中在该处，窄端则以导光、遮光和定位为主。金属壳体能够利用折边和侧壁扩大散热面积，塑料壳体则更适合造型稳定、批量成型和绝缘要求较高的场合。无论采用哪种材料，出光口边缘都需要保留扩散板安装槽，槽宽与止口高度要保证板材受压后不脱落，同时避免装配应力导致光斑不均。

　　从三维建模角度看，该结构适合先建立中心控制线和关键截面，再通过放样或多段实体拉伸形成主体，随后对棱线进行统一倒角和壁厚处理。宽端、窄端以及侧面转折处应分别检查最小壁厚和拔模方向，防止后续加工出现干涉。安装边界还需在模型中明确表达：宽端后方保留接线弯曲半径，侧面预留手指或工具拆装空间，底部出光区与被照面之间保持安全距离。这样完成的灯具模型不仅能呈现外观，更能直接支持结构评审、安装校核和样机制作。
