奥图尔20W激光切割雕刻模组结构

项目分类:通讯工具类 发布时间:2022-05-13 ID:628774
  • 奥图尔20W激光切割雕刻模组结构
  • 奥图尔20W激光切割雕刻模组结构
  • 奥图尔20W激光切割雕刻模组结构

  该激光模组主要面向小型桌面雕刻机、激光切割机、数控移动平台以及自动化打标工位的集成场景,可作为执行末端安装在龙门横梁、Z轴滑台或多轴运动机构上,完成木材、皮革、纸板、薄塑料、涂层金属表面等材料的刻线、图案烧蚀、浅切与定位标记。实际使用时,模组并不单独完成进给运动,而是随运动控制系统按路径移动,激光输出与速度、焦距、材料厚度之间需要匹配,因此结构建模时除了还原外观,还应重点关注安装孔位、外轮廓干涉、散热空间、接线方向和调焦操作空间。

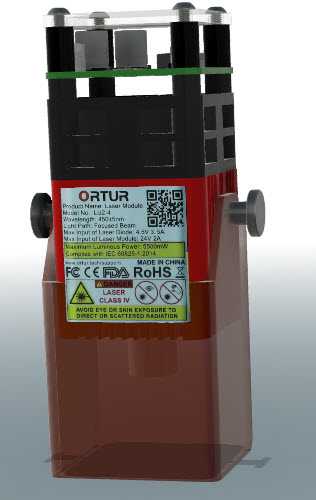

  外形上,模组采用近似立式方箱布局,下部为较宽的主体壳体,上部布置黑色框架、柱状支撑和顶部限位结构,侧面伸出调节旋钮,正面贴有警示与参数标识。下部壳体承担容纳激光发生单元、驱动电路和散热结构的作用,较宽的底面有利于在支架上形成稳定支撑;上部框架则用于保护内部元件,并为安装、压紧或辅助附件提供边界。侧面旋钮对应调焦或锁紧操作,在整机布置中不能被横梁、线缆拖链或防护罩遮挡,否则现场调焦会需要反复拆卸外围件。

  从结构设计思路看,这类模组需要同时满足光路固定、散热、防护和快速装夹四类需求。激光单元对轴向位置较敏感,镜头与工件表面的焦距偏差会直接影响线宽和切割能力,因此壳体内部应保留镜头座、固定台阶和锁紧件的装配关系;外部旋钮与内部调节件之间需要形成明确的运动传递,模型中可通过同轴圆柱、台阶面和限位块表达。散热方面,连续工作时激光二极管和驱动板会产生热量,壳体周围应预留空气流通空间,不能将模组紧贴封闭钣金内壁;若设备采用风扇强制冷却,还需保证进风与出风方向不被机架阻断。

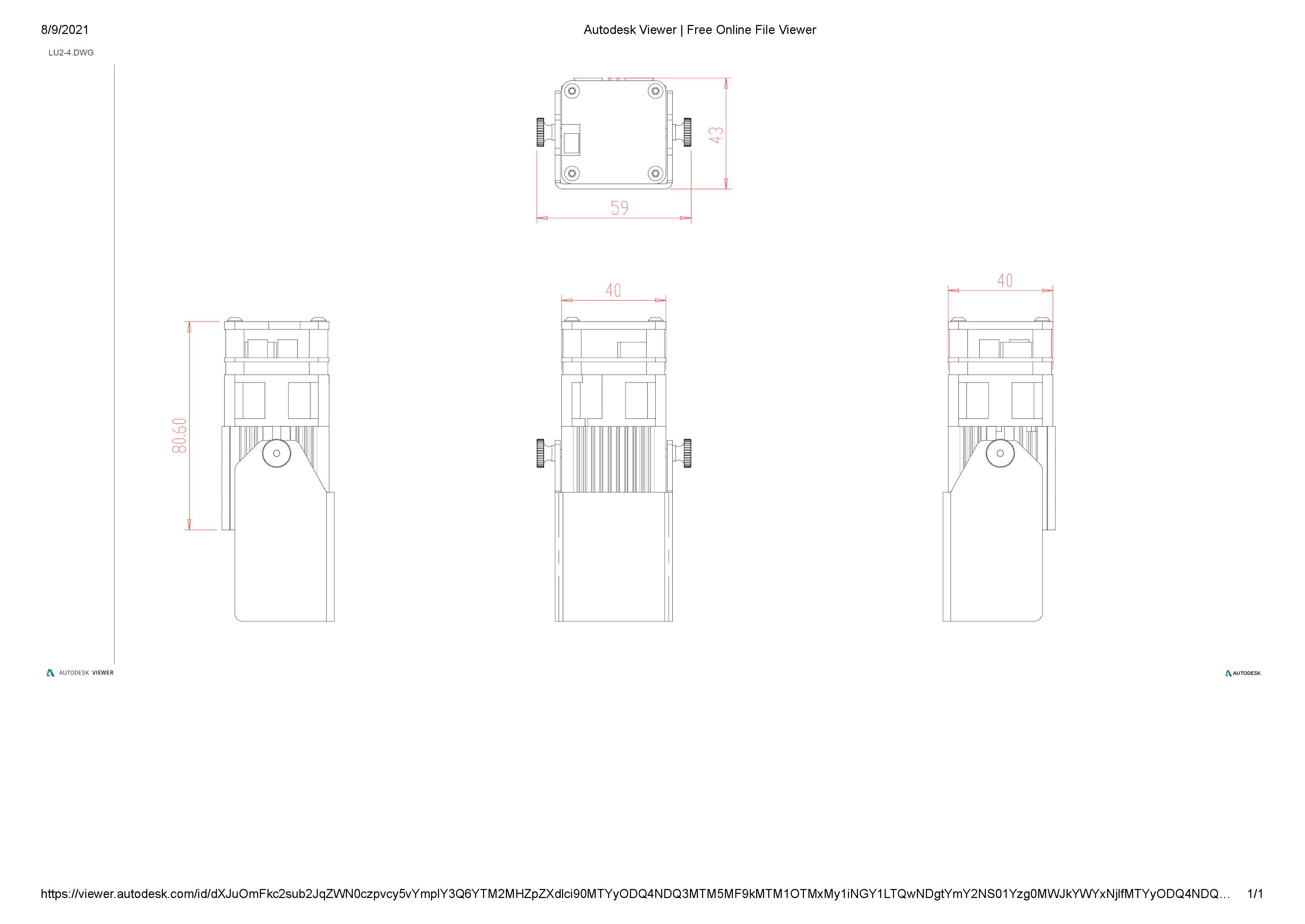

  安装边界可从底面、侧面和顶部三个方向校核。底面与支架接触区域应保持平面,安装孔周围需要留出螺钉放入和扳手旋转空间;侧面旋钮所在区域建议保留手指操作余量,尤其是设备防护罩内侧与模组之间不能只留视觉间隙。顶部柱状件和框架在Z轴上行时可能进入横梁或拖链附近,建模时应把最高轮廓纳入运动包络,避免回零或快速抬刀时发生碰撞。前部镜头下方要保留焦距调节和工件观察空间,若加装吸尘嘴、吹气嘴或防护挡板,应围绕光轴同轴布置,不能遮挡激光出口。

  在工程应用中,该模组适合轻量化数控设备,不宜按大型金属切割激光器的载荷条件理解。它的优势在于体积紧凑、集成度高、安装方式简单,适合教学实验台、小型创客设备、流水线固定式打标工位以及多工位雕刻平台。选型和结构设计时,需要把模组作为发热和光学部件处理:机架安装面应具备一定刚性,减少高速加减速时的晃动;线缆应从固定侧引出并留好弯曲半径,避免随轴运动拉扯;警示标识面最好朝向维护侧,便于操作人员识别激光危险和接口信息。

  三维建模过程中,可将作品拆分为下部壳体、前面板标签、侧调焦旋钮、上部支撑柱、顶部安装框架、黑色内罩和端部旋钮等子部件。壳体圆角、标签贴图、旋钮纹理和顶部黑色立柱有助于还原实物外观,但对装配更关键的是外轮廓尺寸、孔位高度、光轴中心位置以及旋钮伸出长度。若后续要做设备总图,应优先建立安装基准面和光轴参考线,再围绕模组补充护罩、吸尘管路和限位件,这样能够在设计早期发现焦距维护、线缆走向和运动干涉问题。
