正弯月面聚光透镜安装支架结构

　　这套支架结构面向小型卫星接收天线的改造与复用场景，核心思路是把原本安装高频头的馈源杆位置，替换为一套可固定正弯月面透镜的采光组件，使普通抛物面卫星天线不再局限于卫星信号接收，而能够作为太阳光汇聚装置使用。现场改造时，不需要重新加工天线反射面，也不必改动天线的俯仰、方位调节机构，只需拆除原LNB高频头及其夹持件，在馈源支撑臂末端安装该支架，即可完成光学汇聚单元的定位。

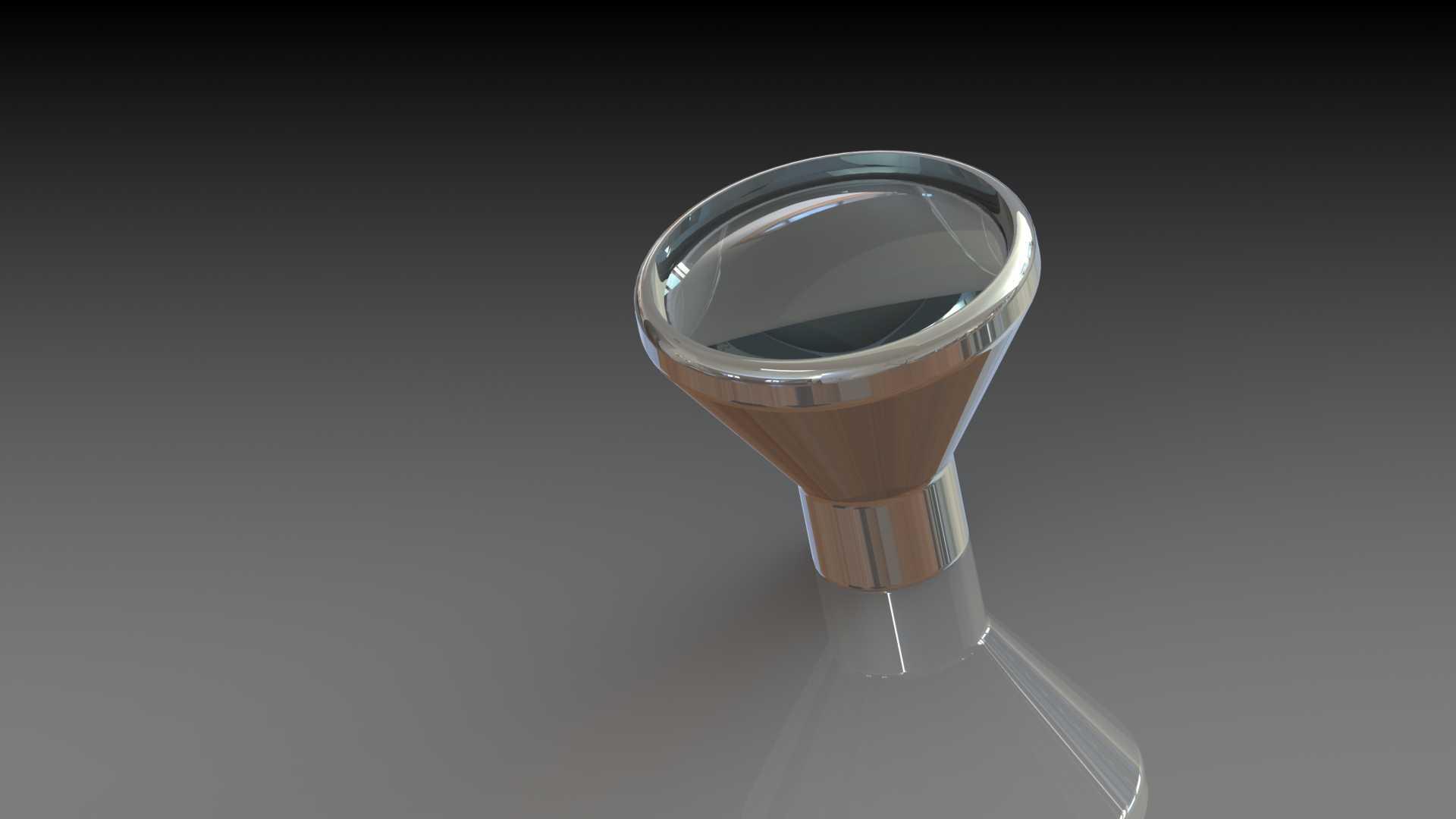

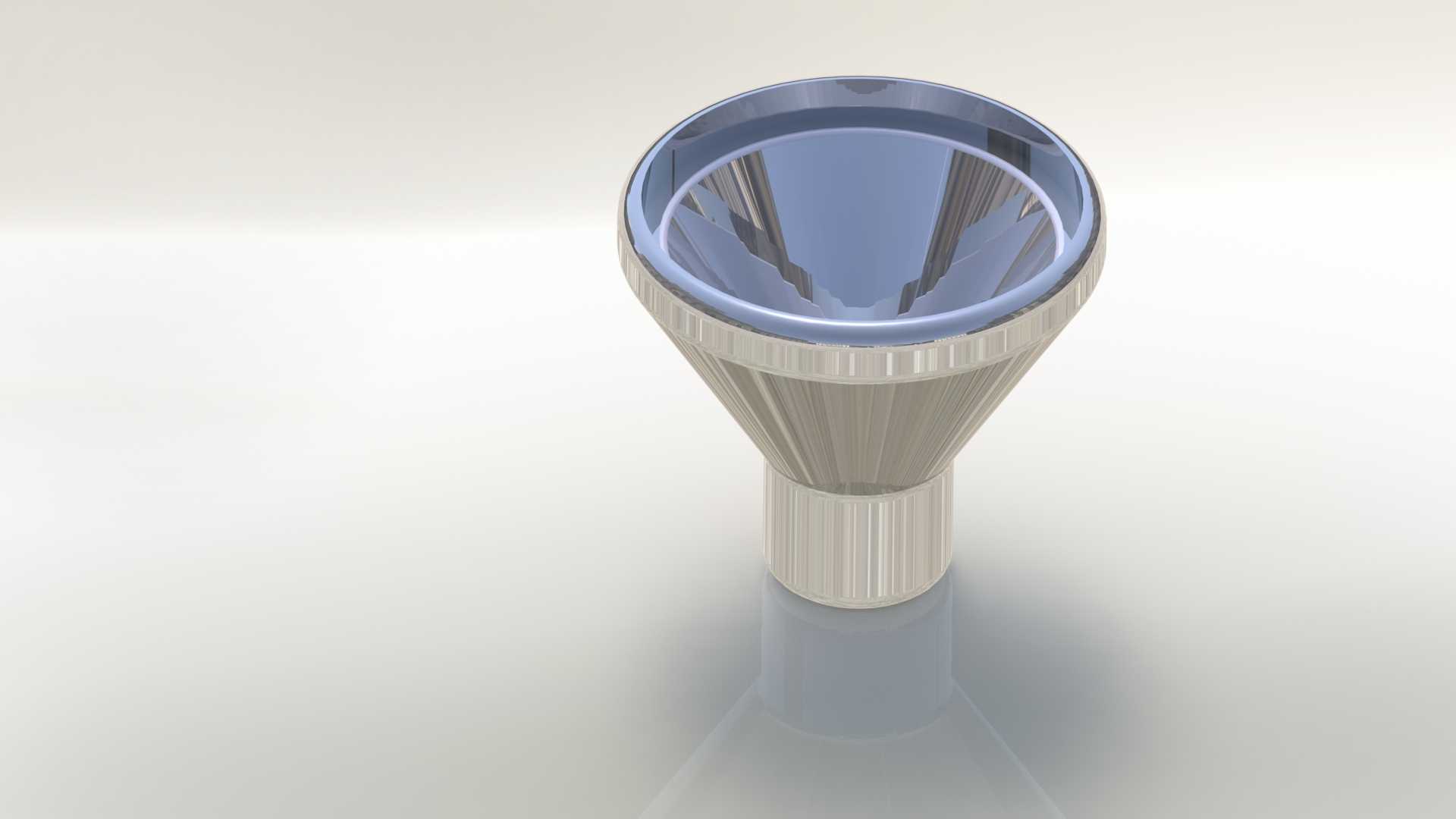

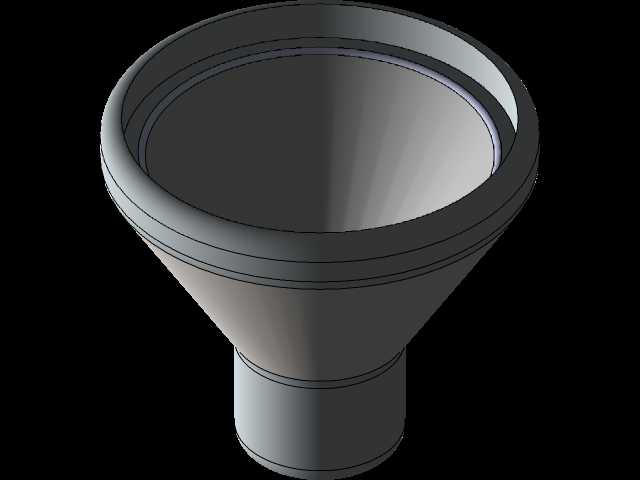

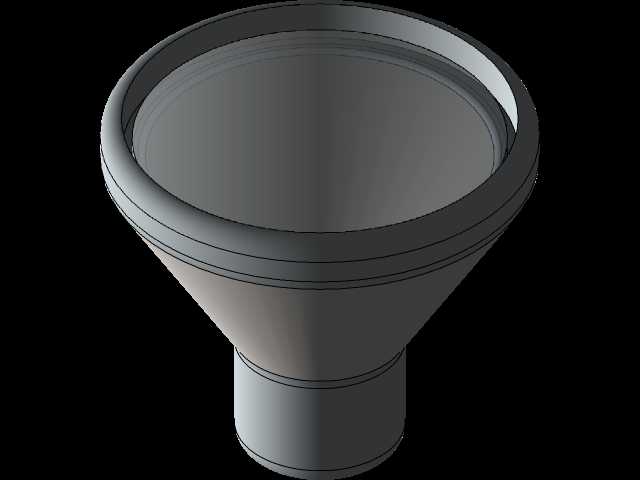

　　从功能划分来看，结构分为上部透镜承托段、中部锥形过渡段和下部插接固定段。上部采用扩口环形承托面，环口轮廓与正弯月透镜的外缘相匹配，透镜落座后由环形边缘约束径向位移，承托面避开透镜有效通光区域，避免遮挡入射光线。弯月透镜本身具有一面凸、一面凹的曲面特征，较薄的边缘和较厚的中部对夹持均匀性要求较高，因此承托环没有采用局部点压方式，而是通过连续环面分散接触应力，降低玻璃或树脂透镜因局部受力产生裂纹、变形的风险。

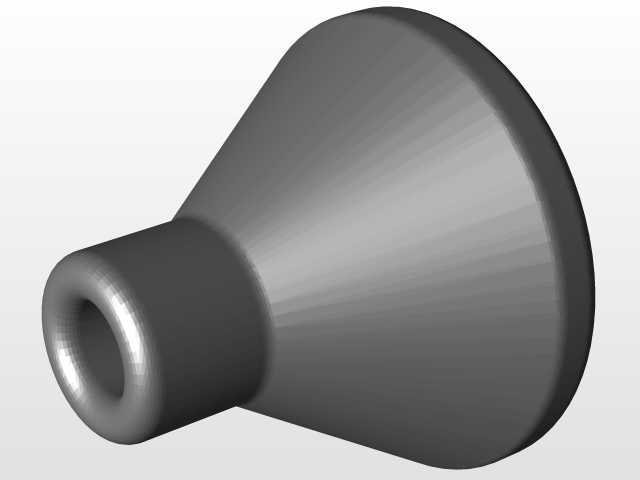

　　中部锥形筒体承担两个作用：一是连接上方大直径透镜环与下方小直径安装柄，使载荷沿锥面平滑传递；二形成遮光和导流边界，减少天线反射面汇聚后的杂散光线从侧面进入接收区域，同时在户外使用时可引导雨水、灰尘沿锥壁滑落，避免在透镜下方形成积污区。锥壁采用等趋势收窄形态，在保证上部开口尺寸的前提下控制下部连接尺寸，整体外形没有突变台阶，既有利于结构刚度，也便于后续采用注塑、机加工或3D打印方式制作样件。

　　下部圆柱形插接柄是与天线馈源杆机构对接的关键边界。设计时以常见卫星天线高频头夹持座的安装范围为参考，使圆柱柄能够伸入原有夹座，并通过螺钉锁紧实现周向和轴向固定。安装柄轴线与透镜环轴线保持同轴，保证透镜中心位于抛物面天线的焦点附近。实际调试中，可先利用原天线支架对准太阳方位，再沿馈源杆方向微调整个支架的前后位置，使汇聚光斑落在目标接收面或能量转换元件上。由于天线本身已有方位角、俯仰角调节能力，支架不需要额外设置复杂转轴，只需保证重复装拆后的同轴度即可。

　　尺寸边界方面，上部承托环直径明显大于下部柄径，属于大端承载、小端固定的悬臂结构。建模时需要重点控制三个位置：其一是透镜环内径，内径过小会遮挡有效采光面，过大则会降低透镜边缘支撑面积；其二是环口端面平面度，若端面翘曲，透镜装配后会出现局部悬空；其三是圆柱柄与锥筒交接处的圆角和壁厚，该区域在风载、自重和装夹力作用下容易形成应力集中。对于户外长期使用的工况，锥筒壁不宜过薄，否则太阳照射下材料蠕变或温差变形会使透镜光轴偏移；也不宜盲目加厚，否则支架重量增加，会加大馈源杆端部负载，并影响天线俯仰调节的平衡性。

　　结构设计过程中，透镜的定位并不追求过定位。环槽提供主要径向定位，端面提供轴向承托，若需要进一步固定，可在环口外侧增加压圈、弹性卡箍或耐候密封胶，但压装力应均匀分布，不建议直接用螺钉顶紧透镜边缘。对于树脂透镜，热膨胀系数较大，夹持处应预留微量间隙；对于玻璃透镜，则应在接触面上增加软垫，避免金属或硬质塑料环直接接触光学件。

　　在光学用途上，该装置把卫星天线的抛物面反射特性与弯月透镜的折射特性组合起来。天线反射面负责把大范围入射阳光向焦点区域汇聚，支架则把透镜稳定保持在光路中心，使光线经过透镜后形成更可控的光斑。它可用于小型太阳能集热实验、光强汇聚演示、户外光能采集验证，也可作为教学和科研中理解抛物面聚焦、透镜折射与光轴对准的实物结构。

　　三维建模时，应先建立天线焦点与光轴基准，再以该基准布置透镜环、锥筒和安装柄，不宜单独按外观轮廓拉伸成型。透镜环与锥筒可采用回转体方式构建，保证同轴度；下部夹持柄需根据实际馈源夹座尺寸设定直径和插入长度；环槽、圆角、壁厚和让位结构应在工程图中明确标注。装配检查时，要确认透镜外缘与承托环接触连续，支架装入夹座后无明显晃动，光轴穿过天线反射面中心，且在俯仰运动过程中不与馈源杆、加强筋或天线面发生干涉。

　　这类结构的工程价值在于利用成熟卫星天线的支撑和指向能力，以较低改造成本获得一套可追踪太阳的聚光平台。支架本身并不承担反射面成型任务，而是解决光学元件在焦点处的可靠固定、同轴对准和户外装拆问题，因此设计重点不在复杂曲面，而在安装边界、载荷传递、透镜保护和调试便利性之间取得平衡。
