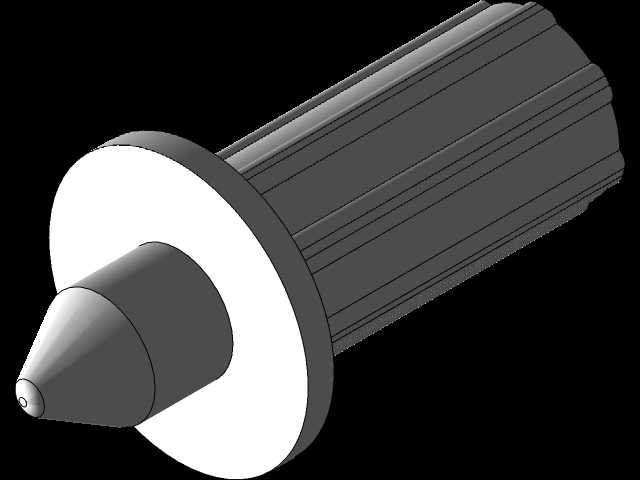

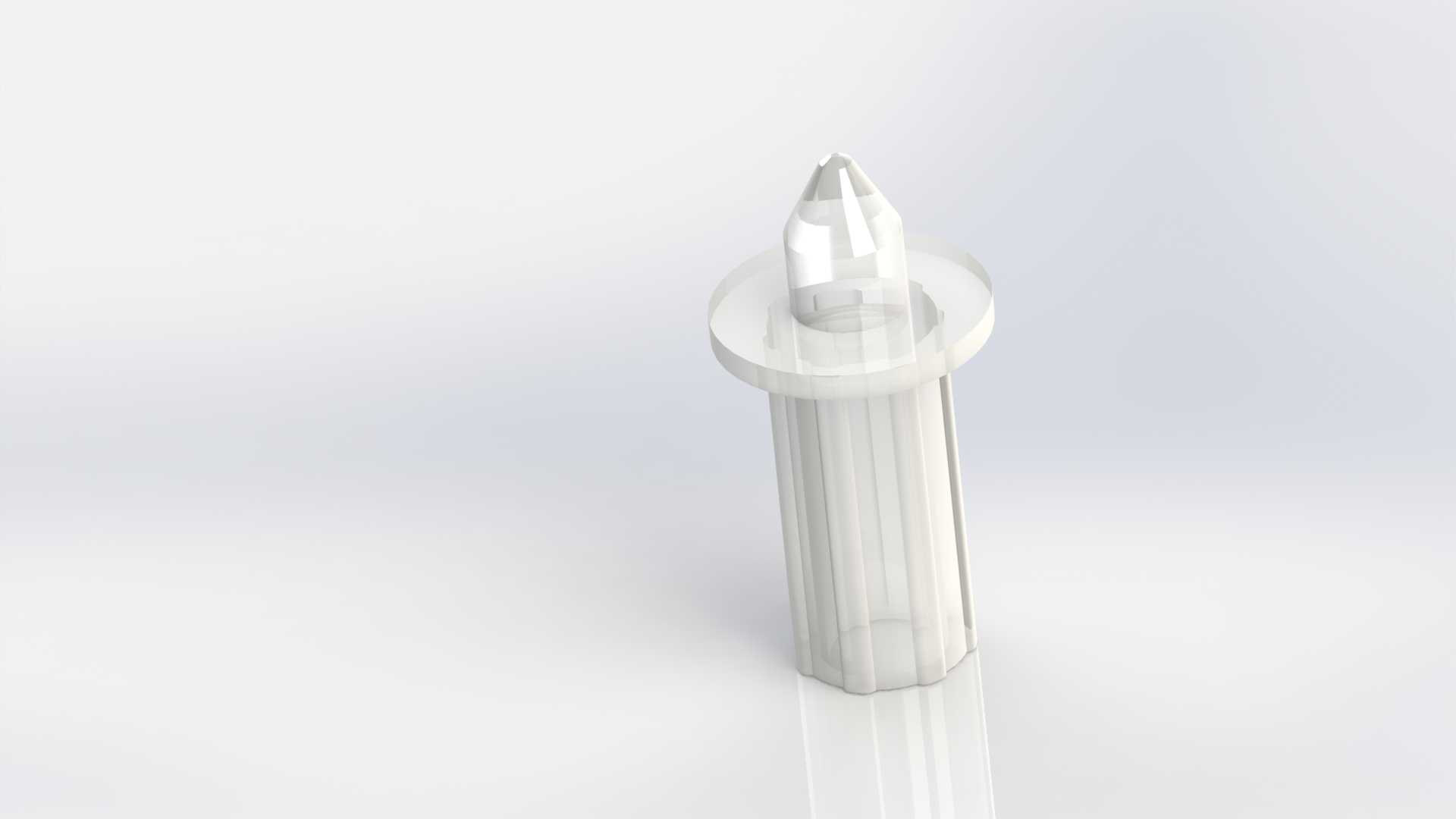

该结构件的核心定位是小空间光路中的导光与安装承托部件,整体由上部锥形导光头、中部环形限位法兰、下部带竖向筋条的柱状插接基座三部分组成,在光纤采光漫射、小型LED指示光路、通讯设备状态光信号导出场景中使用。
从实际装配边界来看,下部柱状基座是插入设备面板预留孔的安装段,外圆周均匀分布的竖向凸筋属于过盈配合导向结构:筋条外径略大于面板安装孔内径,插入时筋条产生微量弹性变形,挤紧孔壁实现无紧固件快速固定,不需要额外打螺丝或者点胶,装配效率很高,同时筋条之间的凹槽也能容纳安装时的微小公差,适配不同批次面板孔的孔径偏差。中部的环形法兰是轴向定位面,法兰下端面完全贴合设备面板外表面,限制部件插入深度,保证上部导光头的伸出高度一致,避免不同工位装配后导光端面高低不齐导致的光路偏移。
上部的锥形透明段是功能核心,采用环氧树脂一体成型,环氧树脂本身透光率高、固化后收缩率小,锥尖造型对准入射光源——无论是LED灯珠的出光面还是光纤的出光端,锥形结构可以把侧向入射的光线收拢,沿着柱体内部全反射传导到顶端出光面;如果作为阳光通过光纤的漫射器使用,锥面的微角度造型可以把光纤导出的平行光束打散,避免出射光形成刺眼的亮斑,让光线在指示面板上形成均匀的柔光标识,不会出现局部过亮、周边暗区的问题。
设计过程中首先要确认的是安装孔的适配范围:下部带筋基座的有效插接长度需要匹配面板壁厚,通常面板厚度在1.5mm到3mm区间时,插接段长度要大于面板厚度至少2mm,保证插入后筋条完全胀开在孔的另一侧,不会出现松脱;环形法兰的外径要比安装孔大2mm以上,形成足够的限位承压面,避免装配时用力过度把整个部件推到面板内侧。上部导光锥的高度需要根据面板外侧的遮光罩厚度调整,锥尖顶端要略低于遮光罩外表面0.2mm左右,既保证光线可以顺利透出,又不会因为突出过高被外物磕碰刮花透光面。
结构细节上,下部柱状基座的内腔是空心设计,一方面可以减少环氧树脂原材料的用量,降低成型时的内部应力,避免厚壁件固化时出现缩孔、透光面发雾的问题;另一方面空心腔可以直接套在LED灯珠或者光纤插芯外侧,对光源端形成径向定位,让光源中心和透镜导光轴自动对中,不需要额外调整同轴度。中部法兰和上下两段的交接位置都做了小圆弧过渡,避免直角位置出现应力集中,在插拔装配或者低温环境下不会出现断裂问题。
在通讯设备的实际应用里,这类部件常布置在机柜面板、光纤终端盒、光端机的状态指示位:设备内部的PCB板上贴装LED指示灯,灯珠位置对准面板安装孔,把该透镜从面板外侧插入孔位,下部胀筋卡紧面板,下端空心腔罩住LED灯珠,LED发出的红、绿、黄状态光沿着透明环氧树脂柱传导到顶端锥面,运维人员在机柜外部就可以清晰看到设备运行状态,即使在强光环境下,锥面的漫射效果也能让指示光清晰可辨,不会因为外部光线反光看不清灯态。如果用于光纤导入阳光的场景,光纤从设备内侧穿入,出光端对准透镜下端空心腔,阳光经过光纤传导后进入透镜,锥形段把集中的阳光漫射开,作为设备的无源状态指示,不需要额外供电就能通过光路导通判断光纤链路是否正常。
建模时需要重点把控几个配合尺寸:带筋基座的筋条凸起高度通常取0.15mm到0.25mm,过紧会导致插入力过大,装配时容易把部件压断,过松则会出现晃动、漏光的问题;导光锥的锥角一般控制在12度到18度之间,角度太小光线收拢过强出射光斑太小,角度太大则光线容易从锥面侧壁逸散,传导效率下降;所有透光面的建模要保证无尖角、无凹痕,成型后透光面不能有浇口残留,避免影响光线传导路径。非透光的基座部分如果采用半透明环氧树脂成型,内壁可以做轻微的磨砂纹理,减少光线从基座侧壁漏出,让尽可能多的光线从顶端出射面导出,提升指示亮度的一致性。
