可调式重型管道夹持管钳结构设计

　　管钳是管路安装、维修与装配现场最常用的手动夹持工具之一，其核心作用在于通过钳口对圆柱形管件施加足够的夹紧力与扭转力矩，使操作人员能够完成金属管、复合管及接头的旋紧、拆卸与对位作业。在给排水施工、油气管道检修、暖通管路安装、化工管线维护以及车间装配工位中，管钳几乎是不可替代的基础工具。与普通扳手不同，管钳的工作对象多为表面光滑、圆度较好且需要较大摩擦力的管件，因此其结构设计必须兼顾咬合力、调节范围与操作强度。

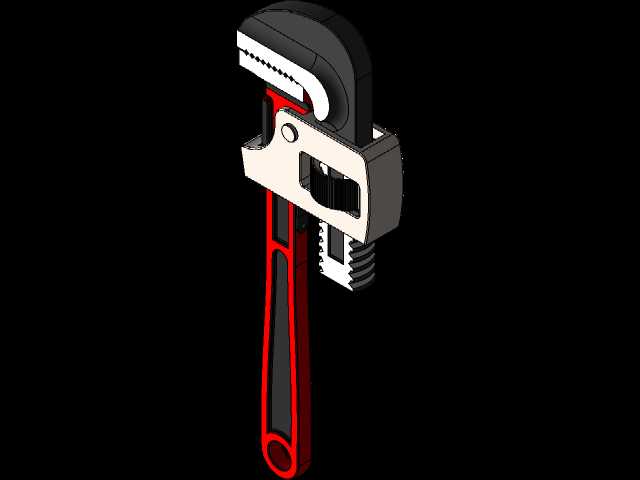

　　从三维结构上看，该管钳主要由固定钳体、活动钳颚、调节螺母、钳柄以及钳口齿面等部分组成。固定钳体与长柄构成主要承力骨架，工作时操作人员在柄部施加横向力，借助杠杆原理在钳口处形成较大的夹持力矩。活动钳颚通过齿条与调节螺母配合，可沿固定钳体方向上下移动，从而改变两钳口之间的开口距离，以适应不同外径的管件。这种可调结构使一把工具能够覆盖一定范围内的多种管径，减少现场频繁更换工具的麻烦。

　　钳口部分是管钳实现可靠夹持的关键。上下钳颚相对内侧加工有锯齿形齿纹，齿向经过合理布置，在承受扭转载荷时能够嵌入或压紧管件表面，形成较强的摩擦与机械咬合作用。齿面并非简单平面接触，而是随钳口开合形成近似V形的夹持区域，使圆柱管件在受力时自动趋向中心位置，避免打滑或偏载。对于圆管类工件，这种自定心特性十分重要，它能够保证扭矩沿管壁周向传递，降低管件局部压伤或钳口滑脱的风险。

　　活动颚与固定体之间的配合需要重点控制间隙与导向长度。若导向段过短，夹持大管径管件时活动颚容易出现偏摆，造成齿面接触不均；若间隙过大，在反复承受冲击载荷后会进一步放大松动量，影响操作手感与夹持精度。模型中活动颚背部采用齿条结构，与调节螺母形成螺旋传动，旋转螺母即可推动钳颚平稳移动。该调节机构在承载时应具备自锁趋势，避免钳口在受力过程中自行退开。

　　手柄部分采用长杆式设计，目的是放大力臂，使操作人员能够以较小的手部作用力获得较大的钳口扭矩。柄部截面需要兼顾抗弯强度与握持舒适性，通常在靠近末端区域进行形态优化，使应力集中区域得到加强，而握持区则保持相对圆滑的轮廓。手柄与钳体连接处属于高应力区，在三维建模时应特别注意过渡圆角、加强筋以及壁厚分布，避免因截面突变导致强度薄弱。

　　从设计思路上看，管钳并不追求复杂机构，而是强调简单、可靠与可维修。其传力路径清晰：手部作用力经手柄传递至固定钳体，再通过钳口齿面作用于管件；活动颚则承担定位、夹紧与反力支撑作用。设计时需要让主要承载件沿受力方向形成连续结构，尽量减少不必要的弯折与薄弱截面。调节螺母位于活动颚中部附近，既方便操作人员快速调整开口，又能使夹紧力较均匀地分布在导向段上。

　　在外形尺寸与安装边界方面，管钳属于长柄式手动工具，整体长度明显大于钳口宽度，存放与运输时需考虑直线空间占用。钳口全开时，活动颚升高，工具上部轮廓增大；闭合时，整体外形相对紧凑。三维装配过程中应重点检查活动颚在极限开口位置是否与螺母、固定体或手柄发生干涉，同时确认齿面在最小夹持位置仍能保持有效接触。对于虚拟维修或工具包配置场景，还需关注管钳平放时的高度、宽度以及柄部末端回转空间。

　　实际使用中，管钳的开口范围应与常见管件直径相匹配。过小的钳口无法容纳大管径工件，过大的调节行程则会增加活动颚长度和工具重量，因此结构设计往往按照规格系列划分，以平衡夹持能力与便携性。钳口深度决定了管件能够进入夹持区的程度，深度不足会导致小管接触位置靠外，受力稳定性下降；深度过大则会增加钳体尺寸并浪费材料。

　　齿面参数同样需要结合工况考虑。齿距过小，咬入感弱，夹持油污表面时容易打滑；齿距过大，则可能对较软管件表面造成明显压痕。齿形角度应在夹紧时产生指向管件内部的分力，使扭转过程中越卡越紧，而反向操作时又能顺利松脱。对于维修现场常见的锈蚀接头，管钳还需要承受一定冲击载荷，因此钳颚根部与齿面承载区应保持足够厚度。

　　从建模角度看，该类产品适合采用装配体方式构建：固定钳体作为基础件，活动钳颚按照导向方向建立配合关系，调节螺母通过螺旋或同轴关系约束，齿面部分则通过特征阵列或独立实体表达。装配完成后，可通过不同开口位置模拟夹持小管、中等管径和极限管径时的状态，检查齿面啮合、螺母行程以及手柄摆动空间。对于结构设计人员而言，这种模型不仅用于外观展示，更可用于验证机构行程、承力路径和人机操作边界。

　　在工程应用中，管钳常与台虎钳、链条钳、扳手等工具配合使用。台虎钳适合固定工件，而管钳更适合围绕管件轴线施加扭矩；对于大直径或表面要求较高的管件，则可能需要在钳口处增加保护垫，以减少齿痕。三维设计阶段若能同步考虑钳口保护件、挂孔、收纳状态以及表面防滑结构，将有助于提升产品在实际施工现场的适应性。

　　总体而言，该管钳结构围绕圆柱管件夹持这一明确任务展开，通过可调颚、锯齿钳口、螺旋调节副和长力臂手柄形成完整的手动增力机构。其设计重点不在外形花哨，而在于齿面咬合可靠、活动导向稳定、调节行程合理以及高应力区强度充足。对于机械工具建模、五金产品结构设计和装配工位工具选型来说，这类模型能够直观呈现手动夹持工具的工作原理与空间边界，也为后续进行受力分析、规格衍生和人机优化提供了清晰的三维基础。
