带刹车万向重载脚轮结构设计

　　这类带刹车的万向脚轮在车间工装、物流台车、小型设备机架、医疗辅助推车、仓储周转架上的使用频率非常高，做结构设计时不能只把它当成一个简单轮子处理，轮组的安装边界、转向回转空间、制动锁止逻辑、载荷传递路径都会直接影响整机移动手感和长期使用可靠性。

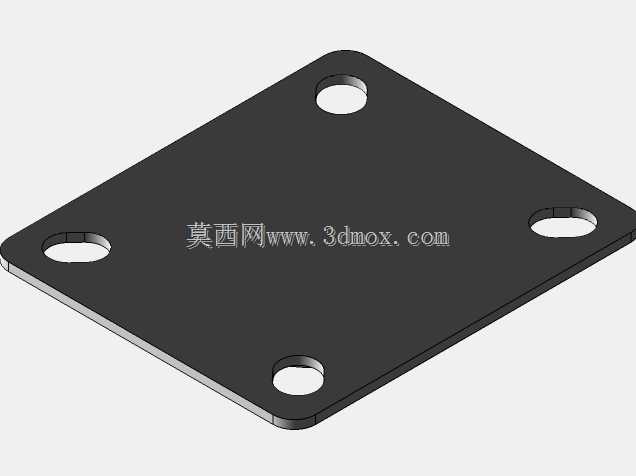

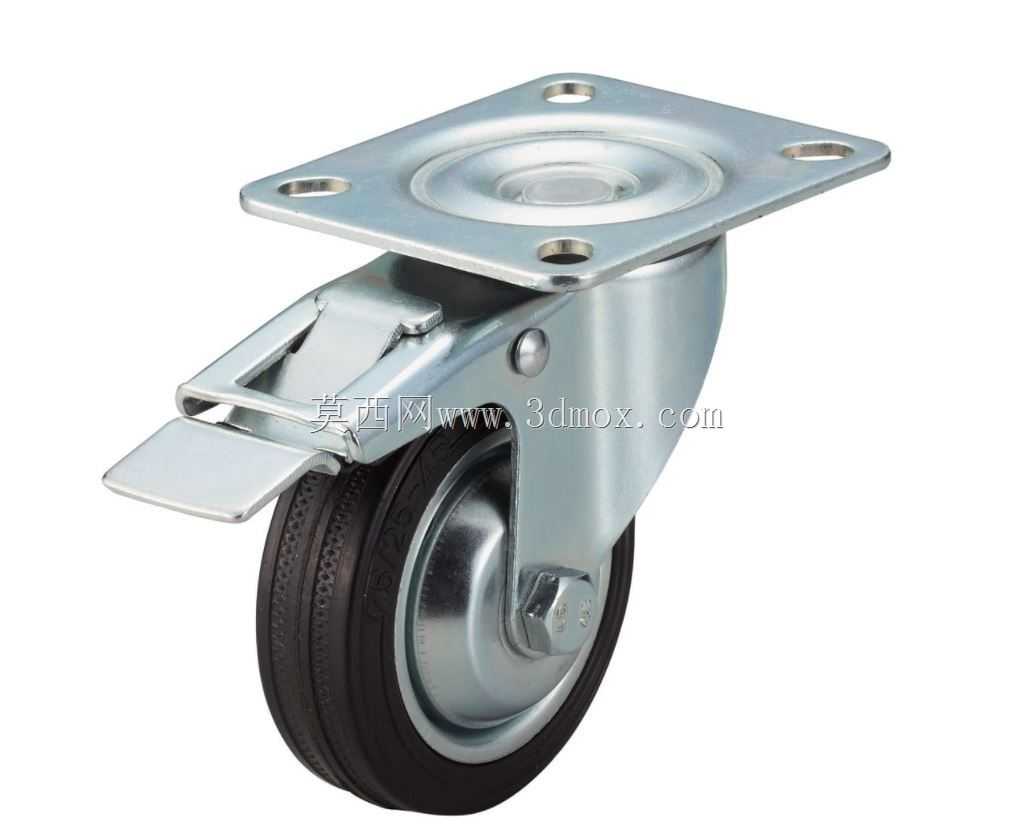

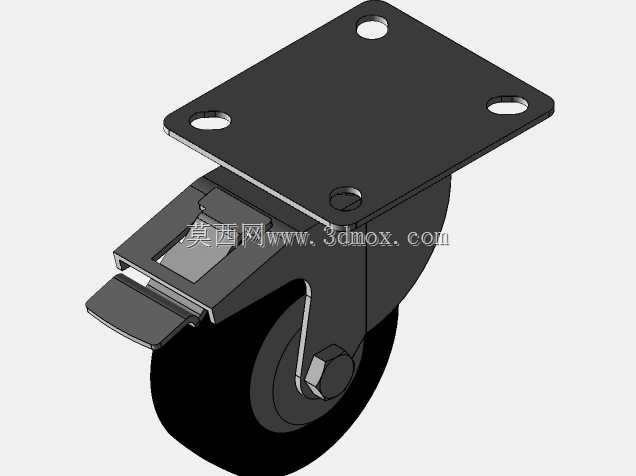

　　从结构组成来看，整套脚轮分为顶部安装法兰板、回转支承段、叉架支架、滚轮总成和脚踏制动机构五个部分。顶部采用方形四孔安装板，板面平整贴合设备底架横梁，四个安装孔分布在板体四角区域，安装时通过螺栓贯穿机架底板锁紧，载荷从设备底架直接传递到整块法兰板，再经由中心回转座向下分散到两侧叉架，避免单点受力造成板件翘曲。法兰板中心压装回转转盘，内部采用钢球滚道结构，保证支架相对安装板可以360度水平回转，转向时滚道承受径向和轴向双向载荷，推行过程中转向顺滑，不会出现卡滞偏摆。

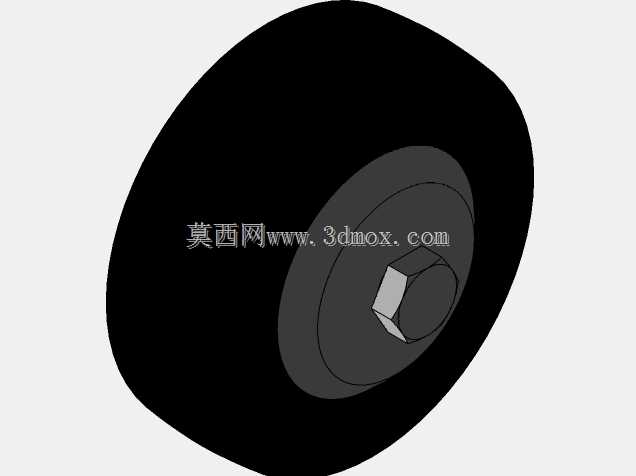

　　滚轮部分采用硬橡胶胎面搭配金属轮毂的组合，橡胶外圈表面压制防滑纹理，在环氧地坪、水泥地面、PVC地板上滚动时都能提供足够摩擦力，同时橡胶材质可以吸收地面微小颠簸，降低设备移动时的震动噪音；金属轮毂通过中心轮轴铰接在叉架下端，轮轴两端用紧固件锁死，滚轮绕轴自由转动，轮毂内部预留轴承安装位，长期滚动磨损后也可以单独拆换轮体，不需要整体报废脚轮。

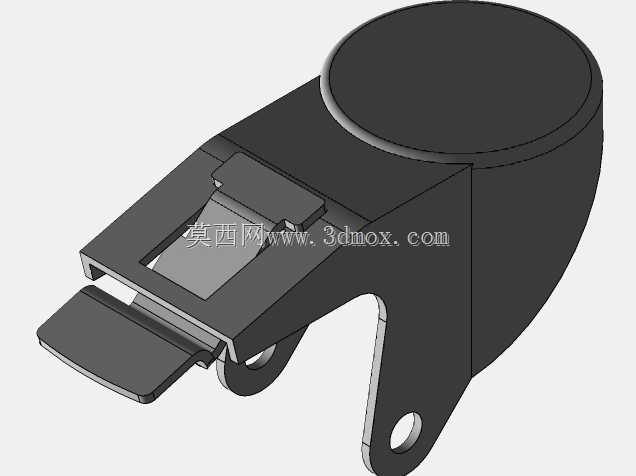

　　脚踏刹车机构集成在叉架侧面，制动踏板踩下后，锁止结构会同时卡住滚轮轮毂和上部回转转盘：一方面限制滚轮绕轮轴的转动，让轮子无法前后滚动，另一方面锁死回转支承的转动自由度，让万向方向也无法偏转，双重锁止后设备停在斜坡或者工位上不会出现溜车、转向偏移的情况；解锁时用脚踩下踏板另一端即可复位，操作不需要弯腰动手，在车间频繁移位定位的场景下使用非常顺手。

　　做整机布局选型时，首先要核对脚轮的安装板外轮廓尺寸，确认设备底部安装位的开孔间距和法兰四孔的孔距完全匹配，安装板下方要预留足够的垂直空间容纳回转座和叉架，避免设备底架的加强筋和回转部分发生运动干涉。其次要核算转向所需的水平回转半径，万向脚轮在原地转向时，叉架和滚轮会绕安装板中心扫过一个圆形区域，设备底部周边的管线、外伸支脚都要避开这个扫掠范围，防止转向过程中磕碰剐蹭。

　　载荷匹配方面，单只脚轮的额定承载需要结合整机总重冗余计算，常规四轮布置的设备要考虑地面不平时三个轮子受力的偏载工况，不能直接用总重除以四选型，通常要留出1.5到2倍的安全系数，避免重载情况下橡胶胎面过度压缩、回转滚道压痕变形。如果设备经常需要越过地面接缝、小门槛，还要关注脚轮的安装高度，也就是从安装法兰顶面到滚轮最底部的垂直距离，这个尺寸决定了设备整机的底架离地高度，统一同设备上所有定向轮和万向轮的安装高度，才能保证四个轮子同时着地，不会出现三条腿受力的晃动问题。

　　建模过程中可以先搭建顶部安装板的草图，拉伸生成法兰基体后切除四个安装孔，再在中心位置装配回转支承的内外圈，保证内外圈的同轴度；之后绘制两侧叉架的钣金折弯轮廓，折弯后焊接或者铆接在回转下座上，再把滚轮、轮轴、刹车踏板、锁止弹片依次装配到位，全程核对运动部件的间隙：滚轮和叉架侧板之间保留少量转动间隙，刹车踏板的摆动行程要足够触发锁止齿块，踏板踩到底时锁止结构完全卡紧，松开后齿块完全脱离，不会出现半刹状态磨坏胎面。

　　实际产线场景里，这类脚轮常搭配两定两万的布置方案：设备后端装两只定向脚轮控制前进方向，前端装两只这种带刹车万向脚轮负责转向和驻停，推行时转向灵活，停线时踩下两个前轮刹车就能牢牢固定工位，不管是生产线旁的工具周转车，还是需要定期移位维护的小型加工设备，这套脚轮结构都能稳定满足移动和驻停的双重需求。
