一百毫升旋盖密封药剂瓶结构设计

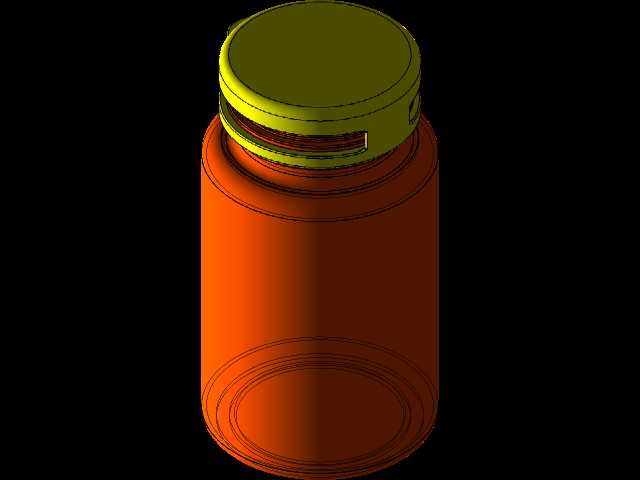

　　这套一百毫升容量的旋盖密封瓶结构，在日化分装、口服制剂、试剂留样、膏体包装等场景里都有很高复用率，建模时没有只做外观曲面，而是把瓶口配合段、盖体防盗结构、瓶身壁厚过渡这些直接影响量产的细节全部还原。先从使用端倒推结构边界：这类小容量瓶日常要兼顾单手取放、旋盖施力、堆叠码放三个动作，瓶身主体做圆柱回转构型，底部预留环形支撑凸台，凸台高出瓶底平面1.2毫米，既可以让瓶底放置在流水线输送带、实验室台面时避开底面注塑缩痕带来的晃动，堆叠时上层瓶的底环还能嵌入下层瓶盖顶面的定位凹圈，整箱码垛时不会出现侧向滑移。瓶身侧壁从底部向上做0.8度的拔模斜度，注塑脱模时顶出机构作用在底部环形区域，不会在透明瓶身侧壁留下顶白痕迹；如果采用玻璃吹制工艺，

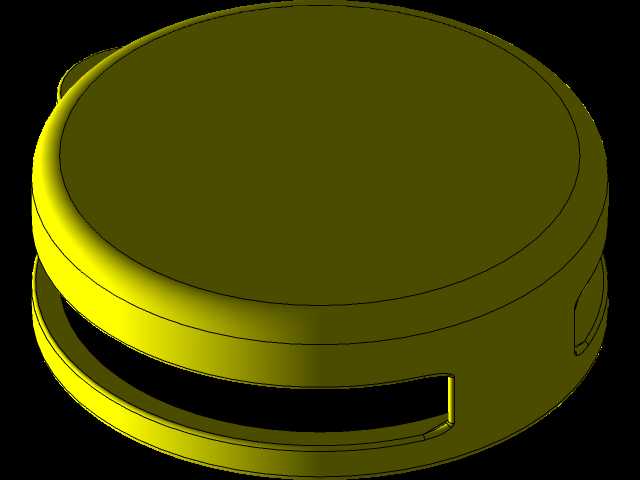

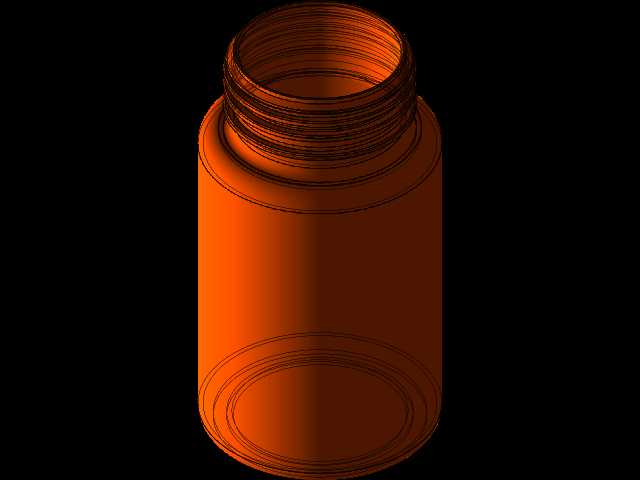

　　这个斜度也能让瓶体从成型模中顺利取出，避免侧壁刮花。瓶口部分是整个结构的配合核心，瓶口外壁设计两段断续式螺纹牙，牙型高度1.1毫米，导程对应标准旋盖行程，用户旋转不到半圈就能让盖体下行到位，不需要多圈旋转，生产线旋盖头的扭矩设定在0.6到0.9牛米区间，既能压紧瓶口端面的密封垫片，又不会让塑料盖内螺纹滑牙。盖体和瓶口之间预留了防盗撕拉环结构，撕拉环通过周向均匀分布的8个连接桥和盖体下沿连为一体，首次旋开时连接桥被剪断，用户可以直观判断包装是否被开启，完全符合医药、食品包装的防篡改要求。盖体内顶面预留了2毫米厚的垫片安装槽，可以压入PE发泡垫片或者铝箔封口垫片，铝箔垫片经过电磁感应封口后会牢牢粘合在瓶口端面，哪怕瓶体倒置、

　　遭遇短途运输颠簸，内部盛装的液体、粉体也不会出现渗漏。瓶身总高控制在95毫米，瓶身最大外径48毫米，瓶口通径28毫米，这个尺寸边界刚好适配市面上通用的口服液灌装机、膏体灌装机的走瓶导轨，不需要更换设备护板就能直接上线；瓶身侧壁预留了足够的贴标区域，弧面曲率适配常规不干胶贴标机的覆标海绵，贴标后标签两端不会起翘。壁厚设计上，瓶身主体壁厚均匀控制在1.8毫米，瓶口螺纹段壁厚加厚到2.5毫米，避免旋盖时瓶口受力开裂；底部转角处做R3的圆弧过渡，消除应力集中点，灌装80摄氏度左右的热物料时，热应力可以沿着圆弧均匀分散，不会出现底部开裂。如果用来盛装固体药片，瓶身内部的圆角过渡也不会残留药粉，清洗或者气流吹扫时没有死角；用来盛装液体试剂时，

　　瓶口的通径尺寸可以适配常规滴管、量杯的插入，取用过程中不会洒漏。盖体外侧做了周向均匀分布的竖向防滑筋，筋条深度0.3毫米，手上沾有乳液、水迹的时候也能稳稳施力旋开，不会出现打滑。整个装配体里瓶体和盖体保留了0.2毫米的装配间隙，模拟实际量产时的零件公差累积，不会出现建模时零干涉、实物装不上的问题；螺纹段的配合间隙也按照注塑件的实际收缩率做了补偿，ABS或者PP材料成型收缩带来的尺寸偏差不会影响旋合手感。在生产线布局里，这个瓶型的外径尺寸可以直接沿用现有理瓶机的出瓶槽，不需要新开理瓶配件，灌装、旋盖、贴标、装盒全工序都能兼容通用包装设备，不管是小批量实验室分装还是大规模量产线都能直接适配。
