教学演示用小型卧式往复蒸汽机结构

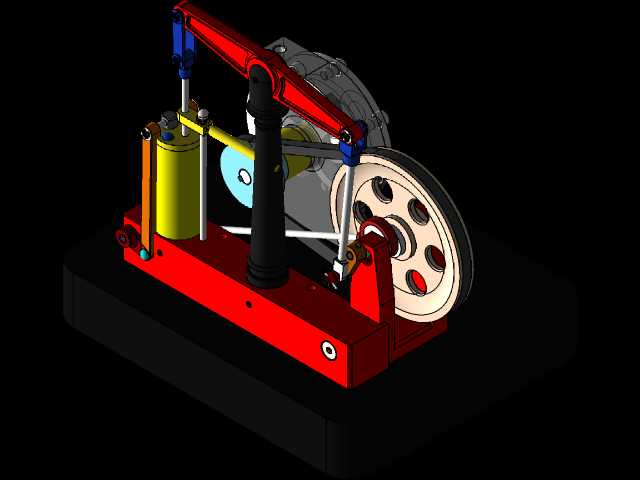

　　这套小型往复式蒸汽机结构面向机械原理教学、传动机构演示与经典动力装置拆解实训场景，整体采用卧式底座承载布局，将气缸、活塞、横梁摇杆、曲柄飞轮、配气管路与支撑立柱全部集成在一体式铸造风格基座上，无需额外搭建台架即可完整展示蒸汽动力从热能输入到旋转扭矩输出的全流程传动逻辑。

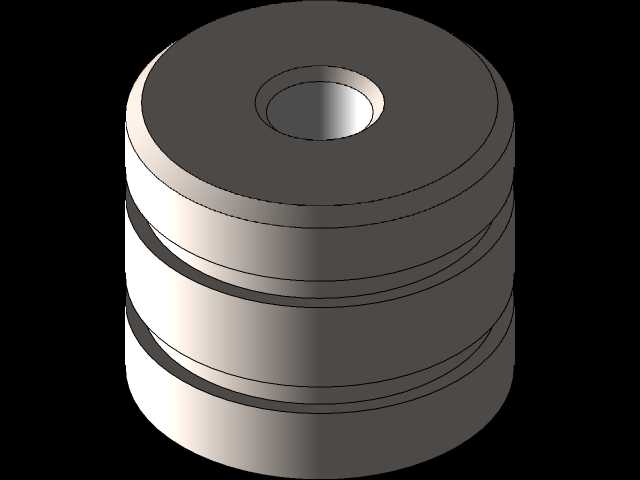

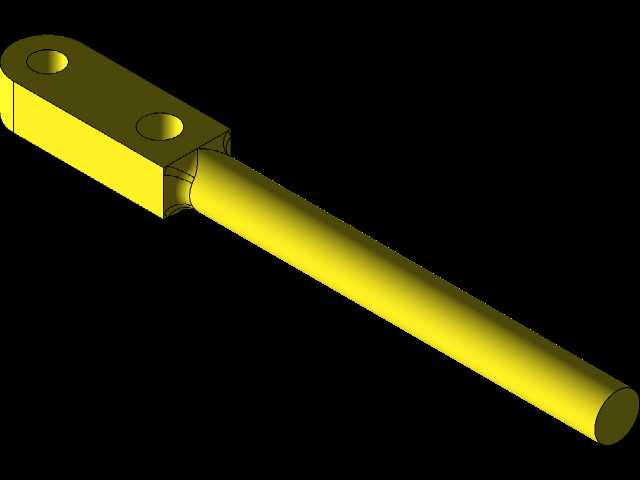

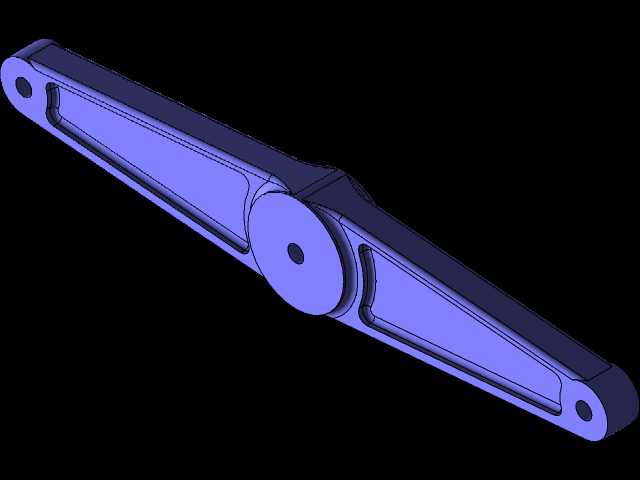

　　从实际功能逻辑来看，设备工作时高压蒸汽经配气阀导入气缸腔体，推动活塞做直线往复运动，活塞端部通过十字滑块与传动横梁连接，将直线推力传递至摇杆摆臂，摆臂另一端铰接曲柄销，带动大直径飞轮做连续圆周旋转；飞轮自身具备较大转动惯量，能够储存活塞做功冲程的动能，在活塞回程、进排气切换的间隙维持转轴转速平稳，避免机构出现死点卡滞，整套传动链完整复现了经典卧式蒸汽机的动力转换路径，可直观展示曲柄滑块机构的运动特性、死点跨越方案与惯性储能设计思路。

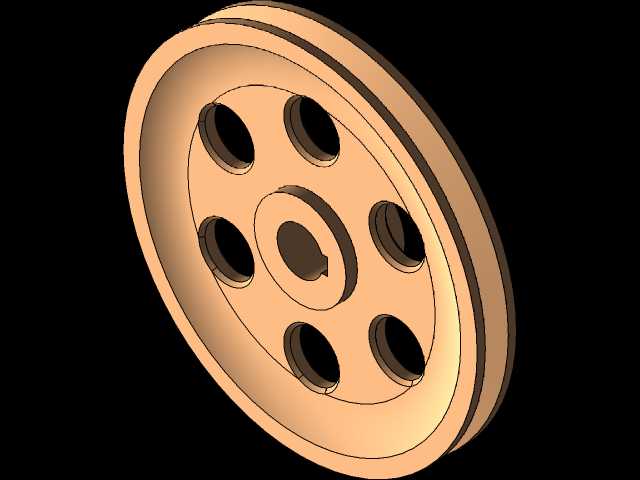

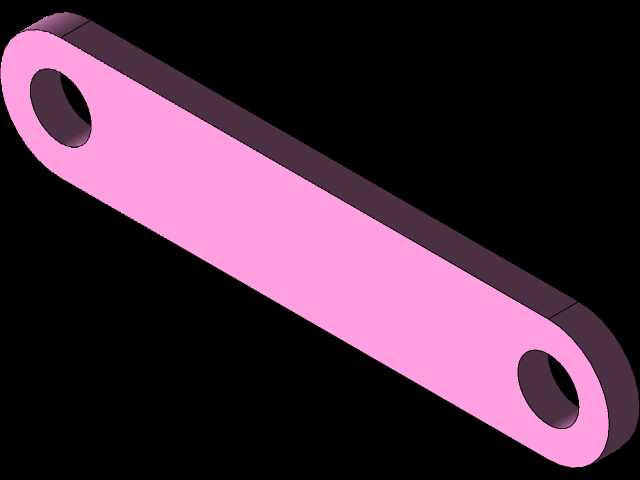

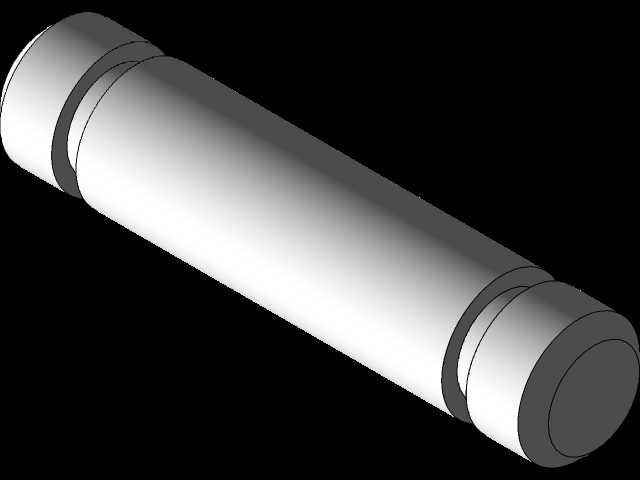

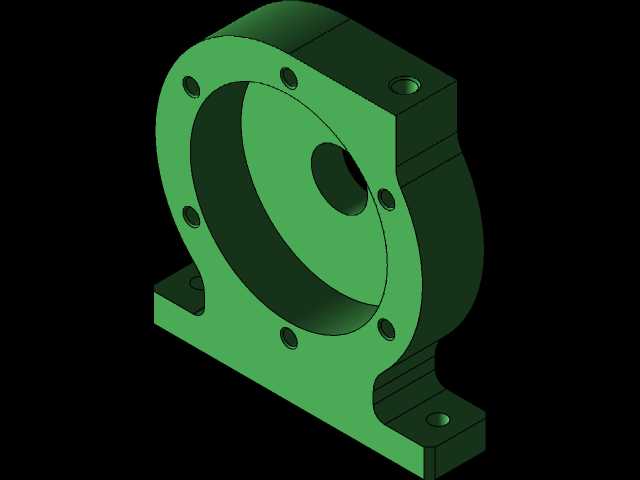

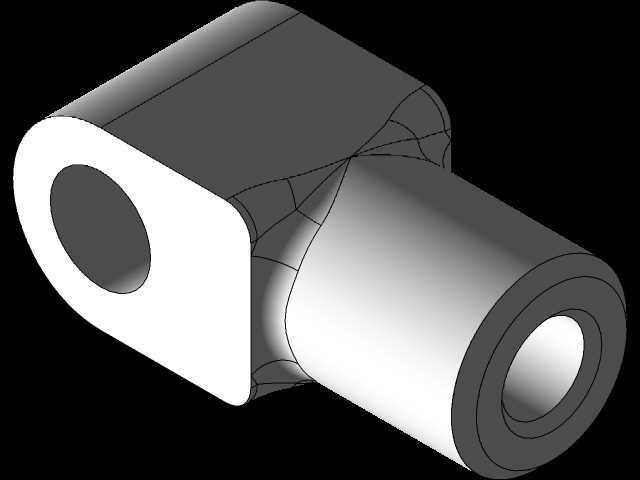

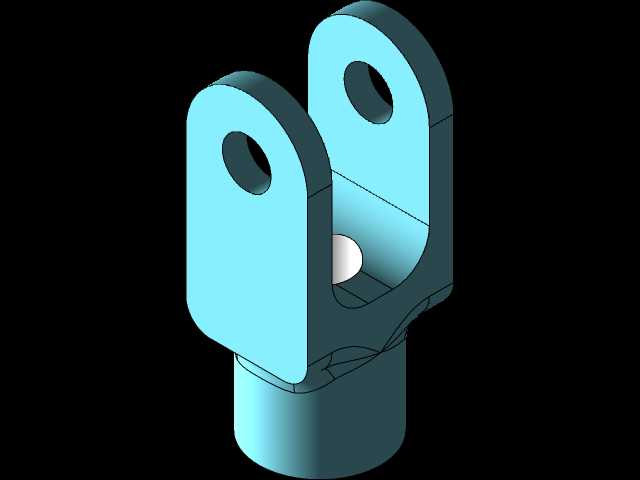

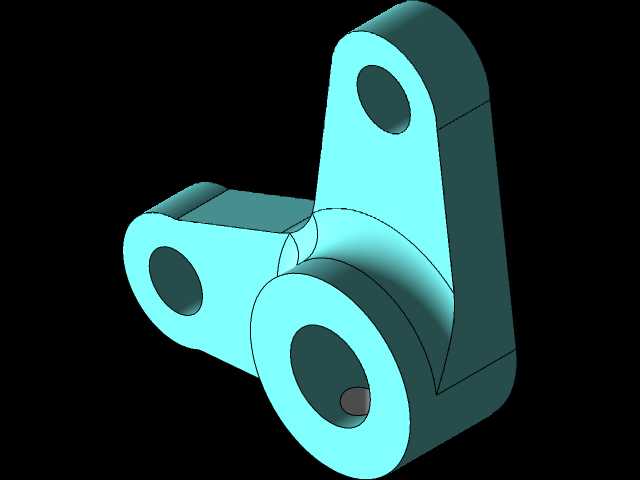

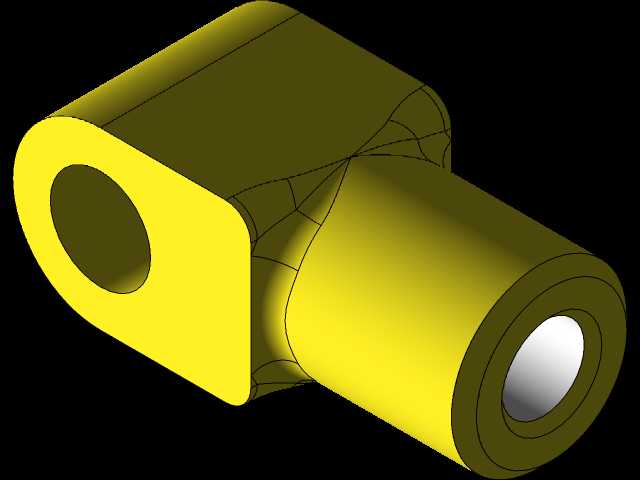

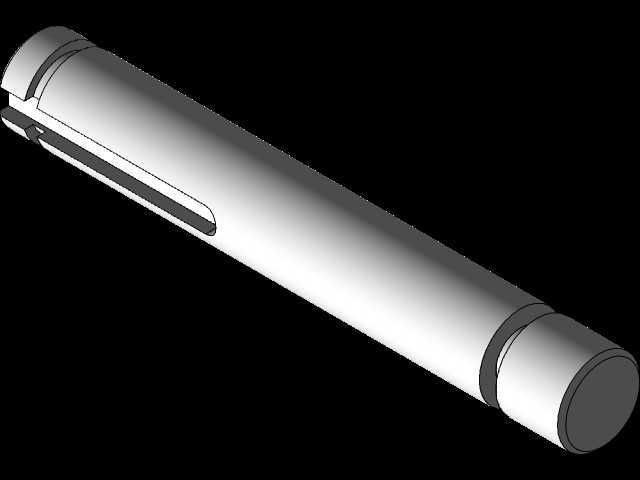

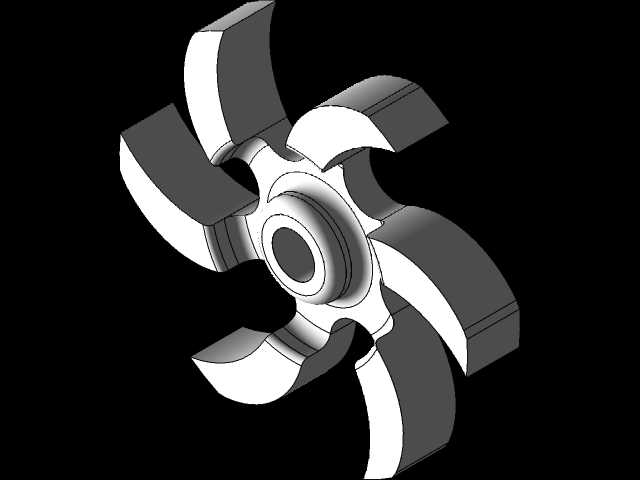

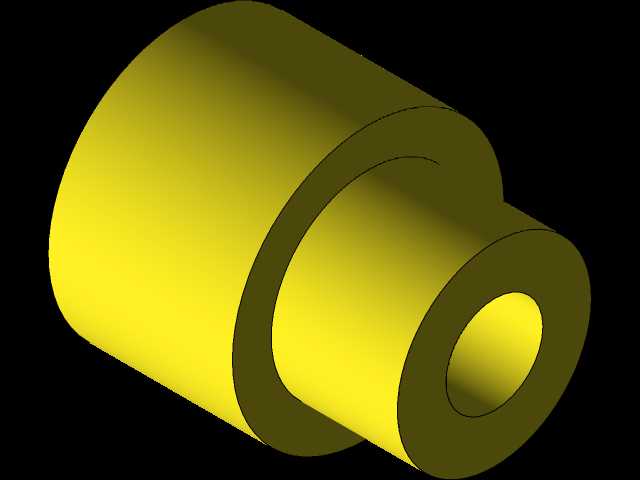

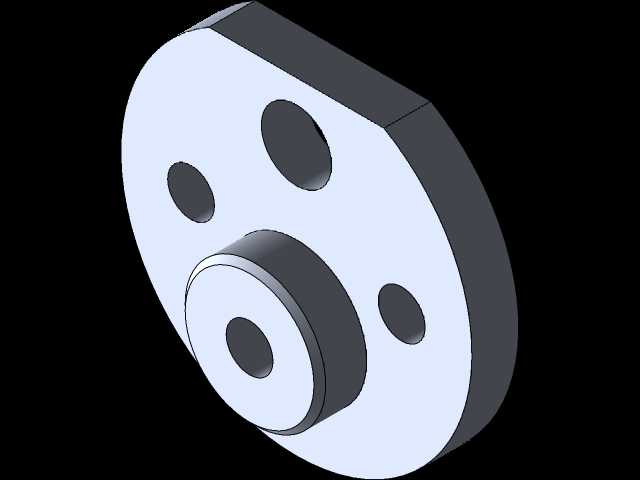

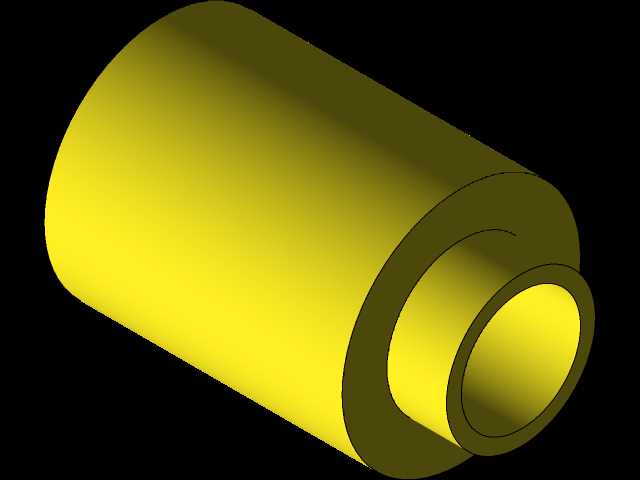

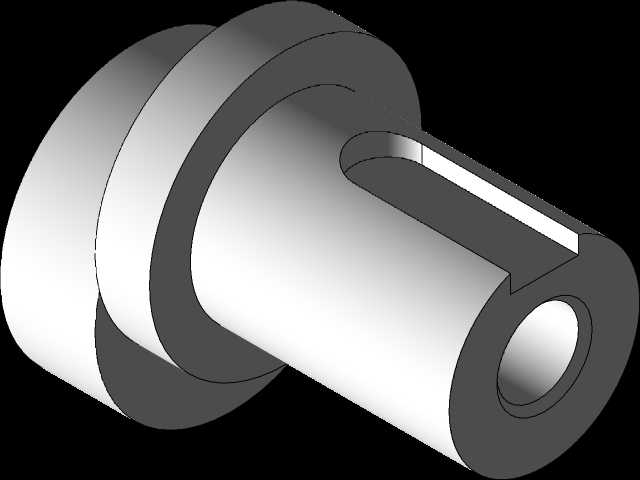

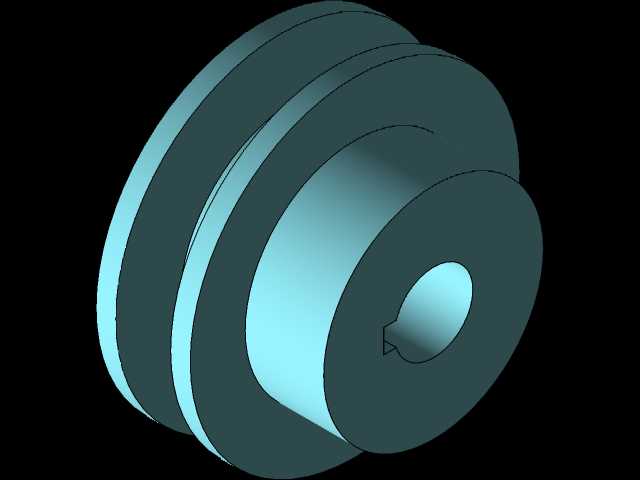

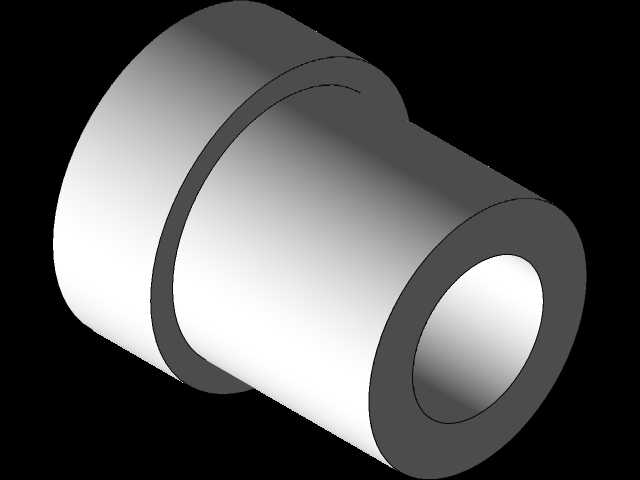

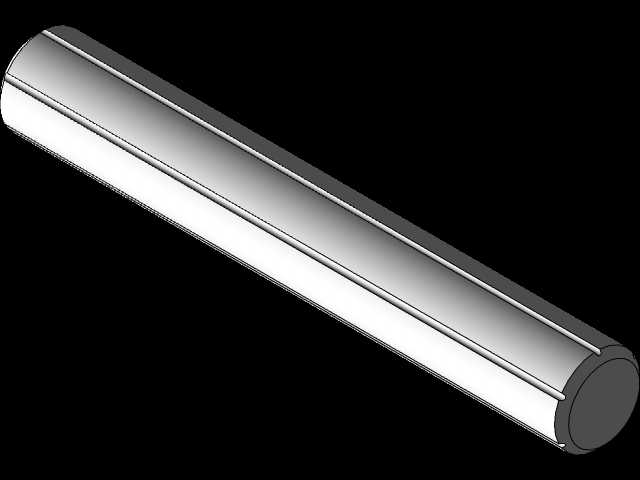

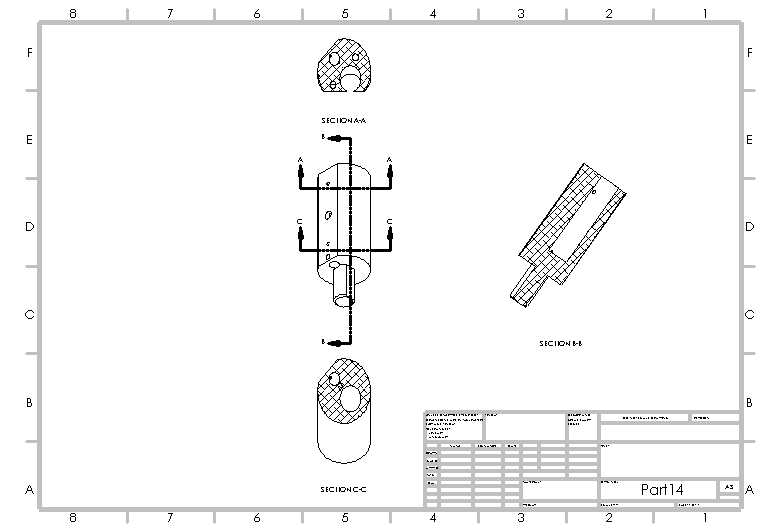

　　结构设计上优先考虑教学演示的可视性与装配合理性：基座采用加厚平台结构，底部预留整圈安装固定孔位，可直接通过螺栓锁紧在实训台或演示支架上，运行时不会因飞轮转动产生明显晃动；气缸竖直布置在基座左侧，缸体旁设置独立的立式储汽罐与进排气导管，管路走向完全外露，学员可以直接观察蒸汽通路的连接逻辑；中部黑色支撑立柱承担横梁摆轴的定位载荷，立柱上下端面均设置定位止口，保证摆轴回转中心与气缸活塞轴线、曲柄回转中心的同轴度公差符合传动要求；右侧大尺寸飞轮采用轮辐式结构，轮缘厚度较大以保证转动惯量，轮盘上开设多个均匀分布的减重孔，在不削弱惯性储能能力的前提下降低整体自重，曲柄销与飞轮轮盘采用偏心布置，偏心距对应活塞的设计行程，传动连杆两端均采用铰接轴承结构，运动过程中摩擦阻力小，铰接处的间隙可以直观反映曲柄连杆机构的配合公差要求。

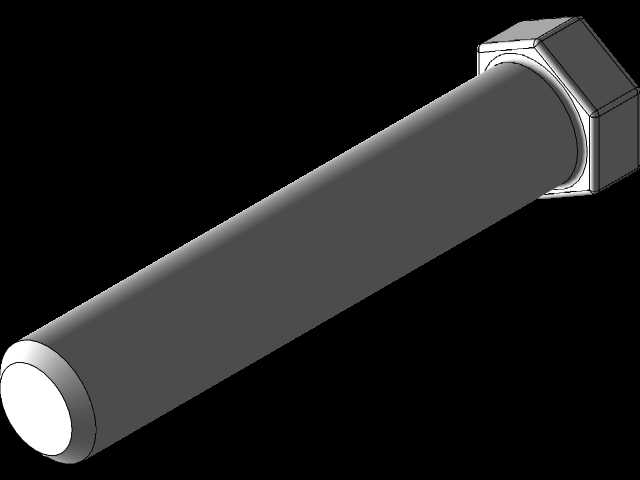

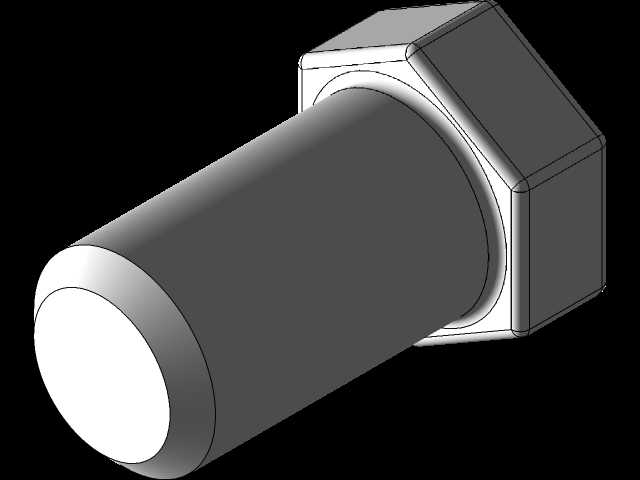

　　安装边界方面，整套设备的所有运动部件均不超出基座外轮廓范围，飞轮外缘与基座侧边预留足够安全间隙，摇杆摆动极限位置不会与立柱、缸体发生运动干涉；横向尺寸以基座长度为最大边界，飞轮轴向宽度小于基座宽度，竖直方向最高点为横梁摆臂的上止点位置，整体高度适配常规实训教室的展示台面，不需要额外预留顶部操作空间；基座底部的安装孔采用标准间距排布，配套通用紧固件即可完成固定，进汽接口设置在储汽罐侧方，外接模拟汽源时管路可从设备侧方走线，不会与运动的连杆、飞轮产生交叉干涉。

　　在教学应用场景中，该结构可以直接用于曲柄滑块运动规律演示、连杆机构死点特性分析、惯性轮储能原理讲解、蒸汽动力循环通路认知等实训环节，所有零部件的装配关系完全外露，不需要拆解外壳即可观察每一处铰接点、传动副的运动状态；建模过程中所有配合面均按照实际装配逻辑设置约束，活塞与缸体的滑动配合、摇杆与转轴的回转配合、曲柄销与连杆孔的铰接配合全部符合真实机械装配要求，既可以作为动力机械课程的演示教具，也可以作为经典往复式动力机构的结构设计参考样例，帮助设计人员理解传统热力机械的传动布局与结构优化思路。
