旋转联动穿框式实验门结构设计

　　这套门体结构属于机构原理验证类的实验装置，核心设计目标是探索门扇在有限门框空间内的非常规运动路径，打破常规平开门绕侧边铰链定轴转动、推拉门沿导轨直线平移的固有运动逻辑，尝试让门扇完成穿越门框自身轮廓的特殊动作。从现场装配与机构调试的实际视角拆解，整套结构的运动逻辑分为上下两个关联区段：门扇下半部分与底部正方形基座的边框之间设置旋转铰接缝，门扇上半部分与顶部正方形框体的上边框之间同样配置旋转铰接副，两段铰接轴并非同轴布置，而是在门体厚度方向、高度方向存在预设偏心距，当门扇绕下段铰接轴启动转动时，上段铰接副会同步约束门扇上部的运动轨迹，迫使门扇在转动过程中逐步调整自身姿态，最终让整个门扇从门框围成的中空区域内穿过，而非像常规门体那样仅在门框一侧的扇形空间内摆动。

　　在实际应用场景层面，这类非常规门体机构并不会直接套用在民用建筑的入户门、房间门场景中，它更多服务于展馆互动装置、机械原理教学教具、创意艺术装置三个方向。放在科技馆的力学互动展区，这套门体可以直观向参观者展示多铰接点联动下的刚体平面运动规律，观众可以手动推动门扇，观察门扇上不同点位的运动轨迹差异，理解瞬心、铰接约束、运动包络这些抽象的机械概念；放到高校机械原理课堂上，它可以作为机构创新设计的演示样例，帮助学生理解定轴转动之外，多约束耦合下刚体如何实现预期的特殊路径；在商业空间的艺术装置领域，这类打破常识的门体结构本身就具备视觉冲击力，可作为品牌快闪店、艺术展陈的互动隔断，在完成空间分隔功能的同时成为打卡点位。

　　从结构设计思路来看，整套装置优先要解决的是运动干涉问题。常规平开门的运动包络是门扇绕侧边轴扫过的90度扇形区域，设计时只需要预留扇形范围内无障碍物即可，而这套穿框门的运动过程中，门扇既要绕下段铰接点转动，又要在上段铰接点的牵引下产生姿态偏转，门扇边缘的运动轨迹是一条不规则的空间曲线，建模阶段必须逐帧提取门扇四个角点、上下铰接轴位置的运动坐标，核对轨迹全程和门框四边、底部安装基座、顶部固定框之间的最小间隙，间隙值在静态装配段控制在1-2mm即可，在运动交汇的穿越段，要把间隙放大到3-5mm，抵消加工件的焊接变形、板材切割公差带来的尺寸偏差，避免运动过程中出现卡滞、剐蹭。

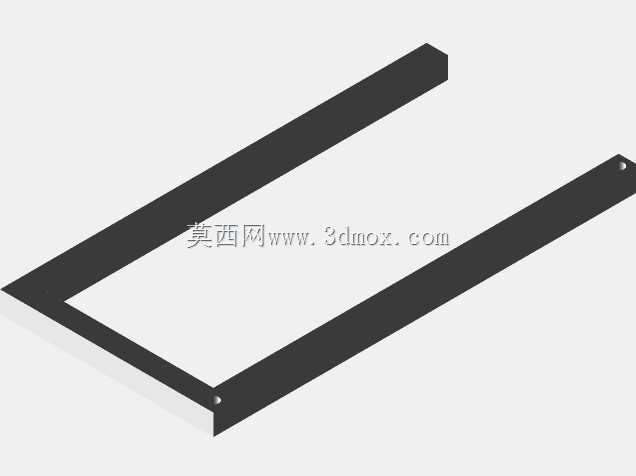

　　门体的外形尺寸以正方形门框为基准边界，底部基座为正方形承载板，板厚根据门体整体重量选取，若采用普通碳素结构钢板加工，板厚可选8-12mm，既可以作为整个装置的配重底座，不需要额外打膨胀螺栓固定在地面，也能为下段铰接轴提供足够的支撑刚度，避免铰接座受径向力后出现变形。门框的外轮廓和底部基座正方形尺寸对齐，门扇的外形尺寸略小于门框内空尺寸，长宽方向各预留5mm左右的运动间隙，门扇自身厚度控制在20-30mm，若采用亚克力、木质板材可适当加厚，若采用铝合金板材可减薄至15mm，控制整体转动惯量，让手动推动时的操作力度控制在50N以内，单人即可轻松完成整套开门动作。

　　安装边界方面，底部基座放置在平整地面即可，若作为长期固定的展陈装置，可在基座四个角开设沉头孔，用M8膨胀螺栓和地面固定，抵消门扇转动过程中产生的侧向倾覆力矩；顶部框体如果是悬空布置，需要在门框上方设置吊装横梁，横梁和顶部铰接座之间用螺栓刚性连接，保证上下两个铰接轴的同轴度、偏心距公差控制在0.5mm以内，如果上下铰接点的位置偏差过大，会导致运动轨迹偏移，轻则门扇转动时摩擦力变大、操作手感卡顿，重则直接出现门扇和门框硬接触，无法完成穿越动作。铰接副的选型上，优先选用带阻尼的深沟球轴承铰接件，既可以让门扇转动过程无旷量，也能通过阻尼抵消门扇自重带来的下坠趋势，让门体可以停留在运动路径的任意角度，方便教学演示时停在特定姿态讲解轨迹特性。

　　实际调试过程中，常见的故障点集中在上下铰接的配合公差上：如果下段铰接轴的轴线和底部基座平面不垂直，门扇转动时会出现上下窜动，门扇边缘会剐蹭基座表面；如果上段铰接轴的偏心距和设计值偏差超过2mm，门扇转动到穿越门框的临界位置时，门扇边角会顶死在门框边框上，这时候不需要整体重做零件，只需要在上段铰接座和顶部框体的连接位置增加厚度0.5-1mm的调整垫片，微调铰接轴的空间位置，逐步试转直到整个运动行程全程无卡滞即可。整套结构没有复杂的传动零件，加工难度低，所有板件都可以通过激光切割下料后焊接组装，铰接件采用标准五金件，后期维护只需要定期在铰接轴承位置加注润滑脂，就能保证长期稳定运行。
