工业设备柜门用可拆卸式合页铰链

　　在车间做设备结构布局时，柜门、检修护罩的开合连接件往往是最容易被忽略的细节，很多新手建模时随便拖一个标准合页装上，到现场装配才发现干涉、拆装困难、维护时要拆整扇门的问题。这款抽芯式合页的结构，就是针对工业柜体、通讯机箱、小型设备防护门的实际使用场景做的优化设计。

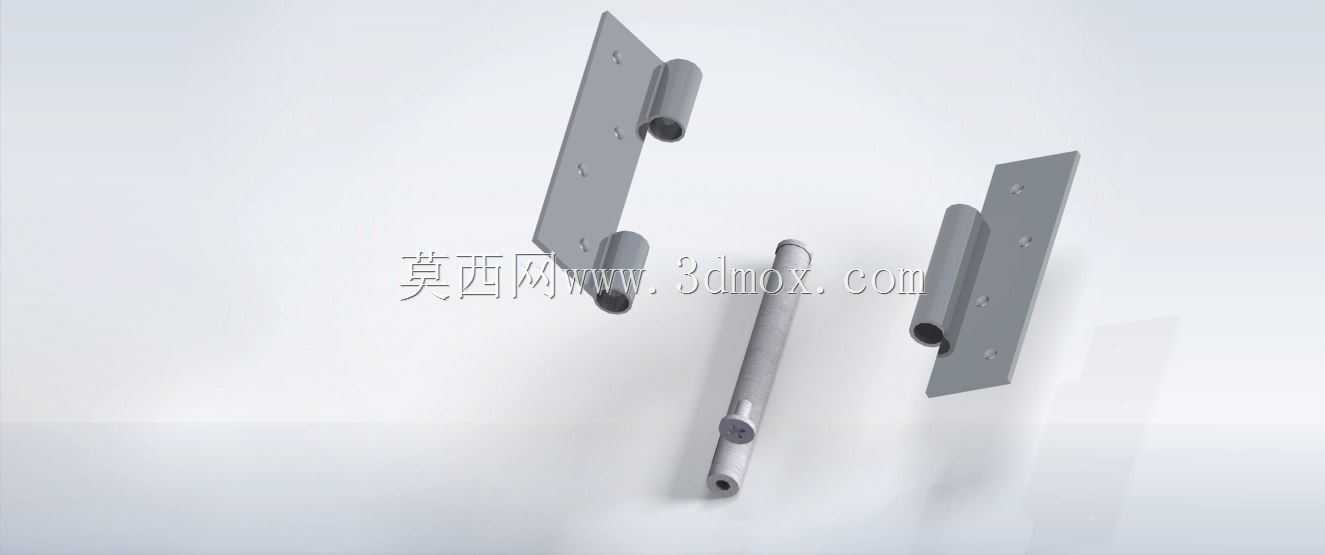

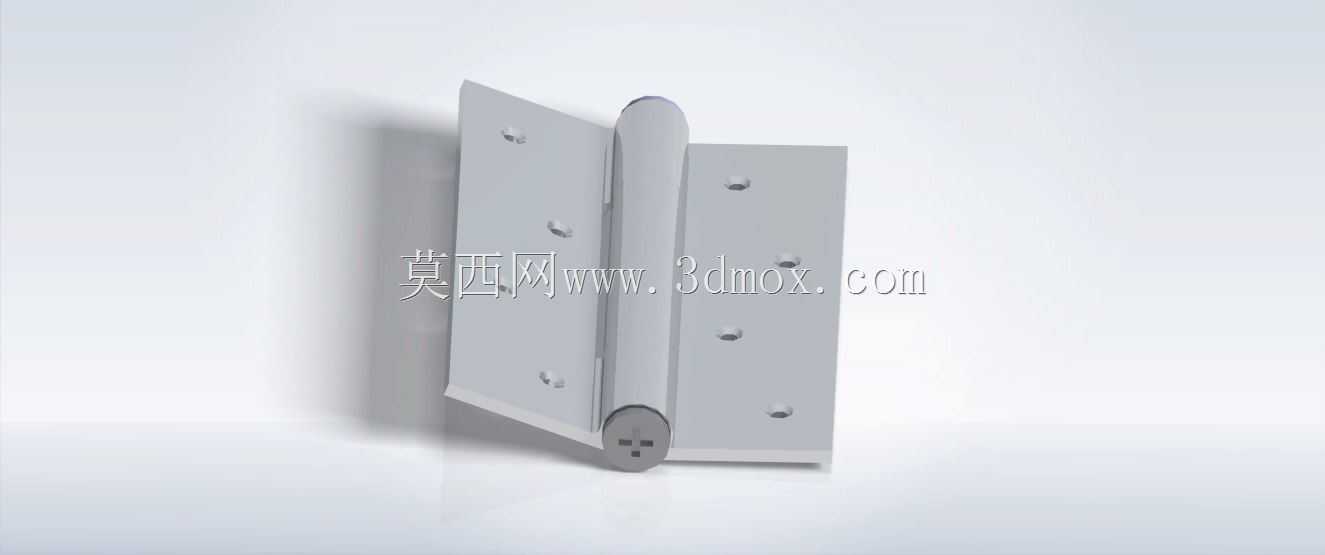

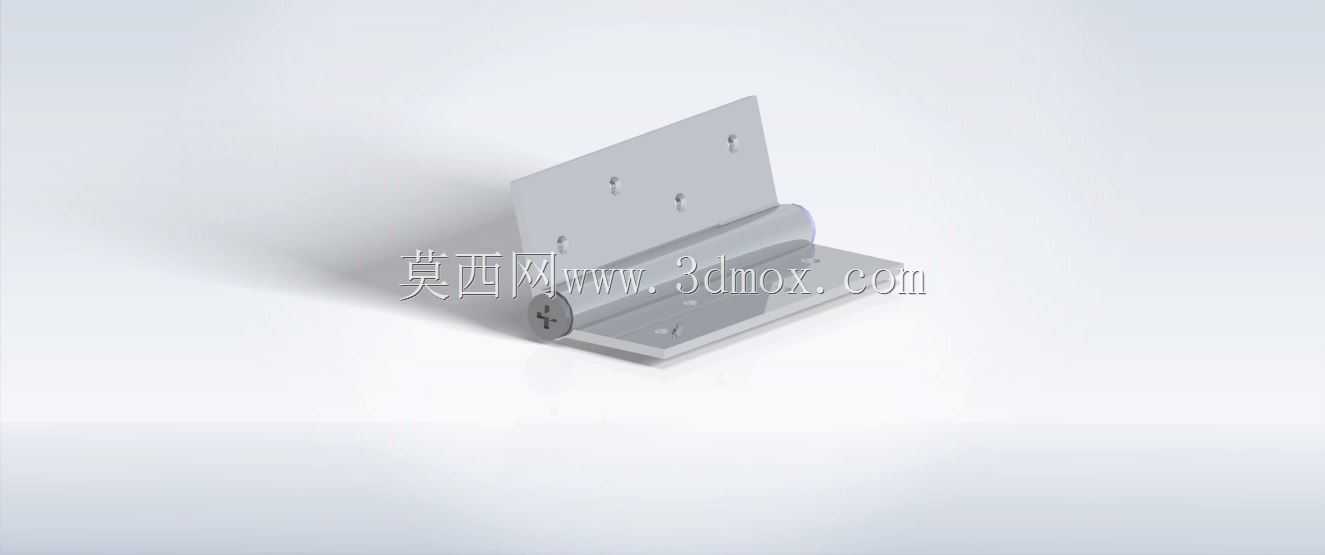

　　先从安装边界说起，这类合页采用左右两片对称的安装翼板，每侧翼板上预留了三枚沉头安装孔，孔位沿翼板长度方向均匀排布，装配时可以直接用沉头螺钉把翼板分别固定在门框和门体的预设安装面上，沉头孔的设计能保证螺钉头部完全埋入翼板表面，不会突出刮蹭门体开合路径，也不会在门外侧留下凸起磕碰操作人员。两片翼板中间的回转部分采用整体式圆柱套筒结构，配套的通长转轴从套筒顶端穿入，底端带限位卡位，不需要额外的卡簧或者销钉固定，转轴装入后不会从下端滑脱，需要拆卸门体的时候，只需要从上端把转轴抽出，就能直接把整扇门从门框上取下来，不需要拧动任何固定翼板的螺钉，日常设备内部检修、线路维护的时候，这个特性能省掉大量拆装时间，尤其是在机柜并排布置、门体开合空间受限的工位，不用预留很大的开门转角也能完成门体拆卸。

　　实际选型的时候，首先要核对门体的厚度和安装面的贴合宽度，这款合页的翼板平面度要求很高，建模时翼板和安装接触面的贴合间隙要控制在0.1毫米以内，如果翼板发生翘曲，螺钉锁紧后会产生内应力，长期开合容易出现翼板变形、转轴卡滞的问题。回转套筒的同轴度是整个零件的核心精度项，左右两片翼板的套筒半孔在合页闭合状态下要保证同轴，转轴穿入后转动阻力均匀，没有局部卡顿或者松旷的情况，间隙量要控制在合理范围：间隙过大，门体承重后会出现下垂，门边缘和柜体的密封胶条压合不均匀，防护等级达不到要求；间隙过小，车间喷涂的漆层、现场积累的粉尘进入配合面后，会直接把转轴咬死，门体无法正常开合。

　　从应用场景来看，这类合页不光用在通讯机柜上，小型自动化设备的防护检修门、车间非标工装的防护罩、实验室仪器的外装门板，都可以适配这种结构。相比普通的民用家装合页，它的翼板厚度更大，承重能力更强，单组合页可以承受十几公斤的门体重量，一般高度在一米以内的设备门，上下布置两组合页就完全满足承重要求，如果门体尺寸更大、重量更高，可以沿门高方向均匀布置三到四组，分摊门体的重量，避免长期使用后门体角部下垂变形。

　　建模过程中要特别注意开合运动的干涉检查：很多工程师只做了合页完全打开和完全关闭两个位置的静态装配，没有模拟0到180度整个开合路径的运动包络，实际装配后才发现门体边缘和柜体侧面的凸起零件、旁边并排安装的其他设备发生碰撞。这款合页的转轴中心距离翼板安装面有固定的偏心距离，这个尺寸直接决定了门体开合时的回转半径，布局阶段就要把这个偏心量计入门体的运动间隙计算，保证门体转到任意角度时，都不会和柜体上的外露接头、走线槽、锁具结构发生摩擦。另外翼板上的安装孔位，要和门体、门框内部的加强筋位置错开，避免螺钉锁紧时打穿内部的走线空间，或者干涉到柜体内部安装的电气元件。

　　结构细节上，合页底端的转轴限位位做了扁位卡位，转轴装入后不会随门体转动发生松脱，表面处理一般采用镀锌或者喷塑，和工业柜体的表面涂层适配，具备基础的防锈能力，在普通车间室内环境下长期使用不会出现锈蚀卡滞的问题。
