半导体晶圆制造用低压化学气相沉积室

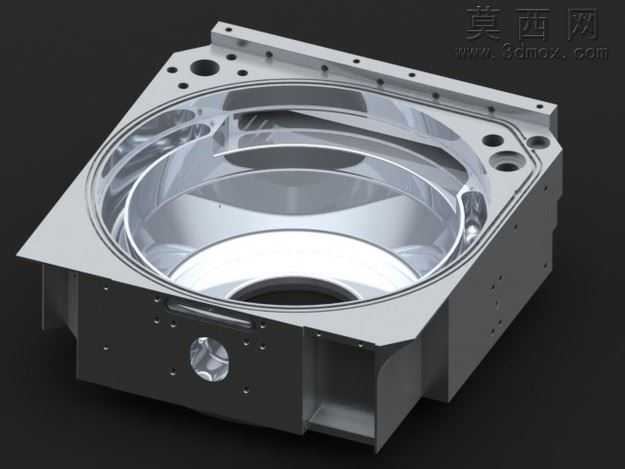

本模型为低压化学气相沉积室，是半导体晶圆制造环节的核心工艺腔体，采用三维参数化建模完成整体结构搭建，建模过程严格遵循半导体工艺设备的实际设计规范，对腔体的密封结构、安装定位、接口布局做了1:1的还原。建模阶段首先完成腔体主体的基准面搭建，以方形安装法兰为基础定位特征，绘制法兰上的全部安装孔位、定位销孔与流体接口轮廓，通过拉伸、切除特征生成法兰的基础实体，再对法兰边缘做倒角处理，还原实际加工的工艺细节。腔体的内部反应腔为回转类结构，采用旋转凸台特征生成内壁轮廓，针对内壁的阶梯密封槽、晶圆承载台定位结构做了精细化切除建模，保证内部腔体的容积、台阶尺寸与实际设备一致，腔体下部的黑色基座部分单独建模，还原了基座上的观察窗安装位、气路接口固定孔、侧边的安装支脚结构，对基座与上部法兰的连接定位面做了配合公差的特征预留，保证装配时的贴合精度。材质渲染阶段，上部法兰与内部腔体采用金属铝的抛光材质，调整材质的反射率与粗糙度参数，还原铝合金精密加工后的金属光泽，下部基座采用黑色阳极氧化铝合金材质，设置较低的反射率与细微的颗粒质感，区分上下部件的表面处理工艺差异，腔体内部的承载台区域做了高亮金属质感处理，突出反应区域的结构特征。整体结构设计围绕低压密封的核心需求展开，法兰上的螺栓孔采用均匀排布设计，保证腔体受压时密封面受力均匀，内部腔体的圆弧过渡结构避免了工艺气体的流场死角，侧边的多组接口分别对应气路输入、真空抽取、检测传感器安装的功能需求，下部基座的加强筋结构提升了腔体整体的结构刚性，避免真空状态下腔体出现形变影响工艺精度。建模过程中对所有装配配合面做了干涉检查，确保各部件装配无冲突，对细小的螺丝孔、密封槽特征没有做过度简化，完整保留了设备的结构细节，可用于半导体设备的结构展示、工艺布局模拟、教学演示等场景。
