半导体设备用金属化加热器连接构件

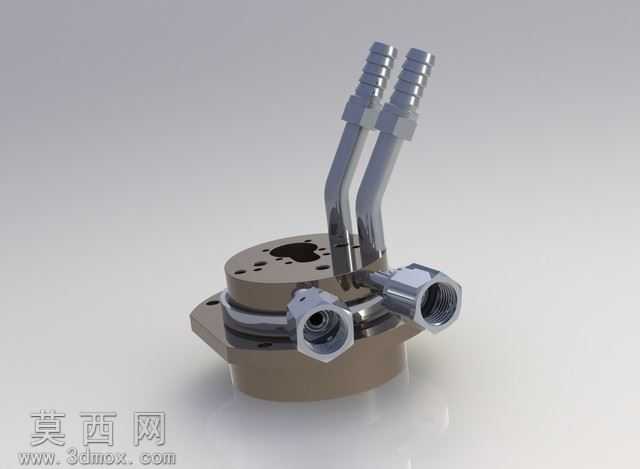

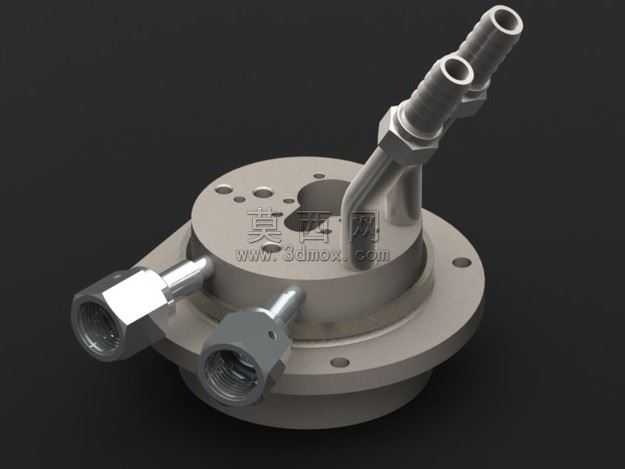

本模型为半导体工艺配套的加热器连接构件，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工公差规范，对每一处安装孔位、管路接口、密封配合面都做了精准的尺寸约束，确保模型可直接对接生产加工环节的图纸输出需求。模型主体为带安装法兰的圆盘基座结构，基座上均匀分布沉头安装孔、定位销孔以及介质流通孔位，各孔位的同轴度、平面度公差均在建模阶段通过几何约束完成校验，避免后期装配出现干涉问题。基座上集成了多组不同规格的管路接头，包含两组斜向布置的宝塔式软管接头、两组侧出的内螺纹硬管接头，接头与基座的衔接处做了圆弧过渡结构，既降低流体输送过程中的阻力，也能有效减少应力集中问题，提升构件长期使用的结构稳定性。材质设计上，基座主体采用金属化特种合金材质，表面做哑光金属质感渲染，还原金属加工后的细腻磨砂质感，接头部位根据功能差异区分材质表现，螺纹接头部分做了镀锌钝化的金属光泽处理，宝塔接头部分保留与基座一致的合金质感，密封配合面做了高光平整度表现，突出密封面的加工精度要求。渲染阶段采用影棚级三点布光方案，主光从侧上方45度投射，勾勒构件的整体轮廓与结构层次，补光弱化硬阴影避免暗部细节丢失，轮廓光分离构件与深色背景，突出金属材质的反光特性与结构边界。设计思路围绕半导体加热场景的多介质输送需求展开，将多组不同功能的流体通路集成在单一法兰基座上，减少外接管路的连接节点，降低泄漏风险，同时紧凑的结构设计能够缩小加热模块的整体安装体积，适配半导体设备内部狭小的安装空间，各接头的朝向经过反复调整，避开安装干涉区域，方便后期管路的装配与维护操作。模型对所有螺纹特征、密封槽、倒角结构都做了精细化建模，没有过度简化影响结构表达的细节，能够完整呈现该连接器的全部设计特征，可用于装配验证、工艺演示、生产指导等多个场景。
