林业作业液压旋转抓木器夹持机构

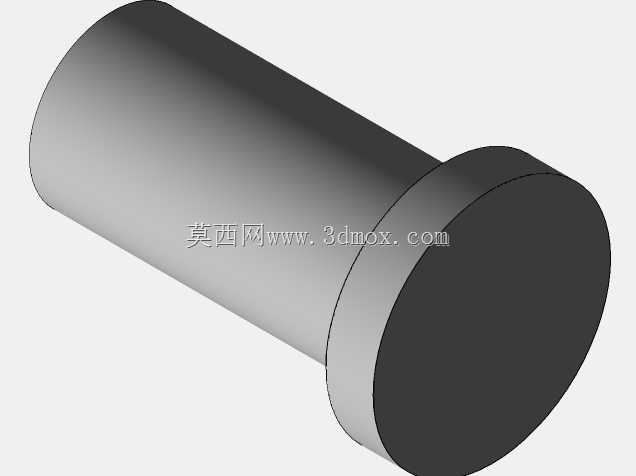

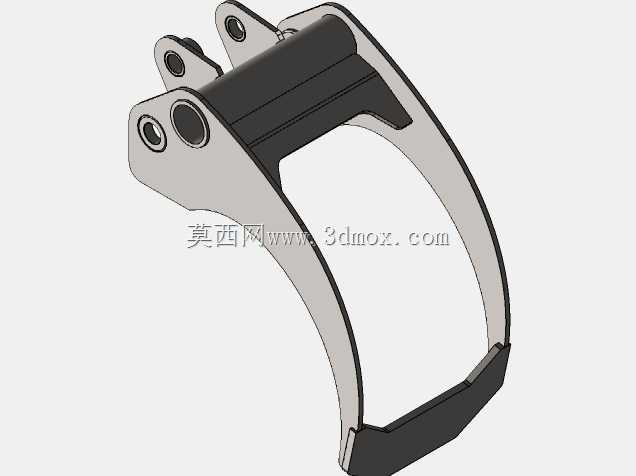

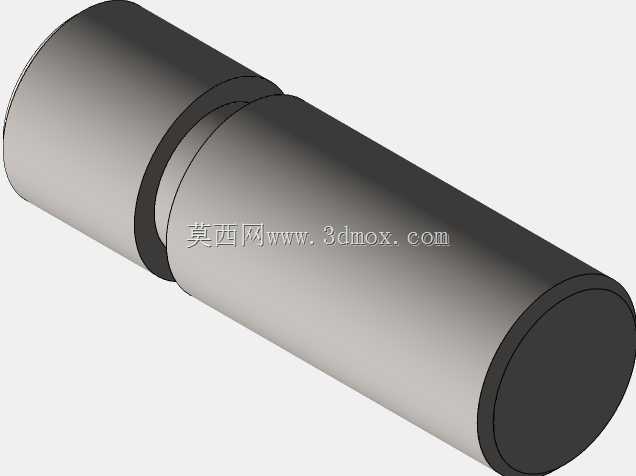

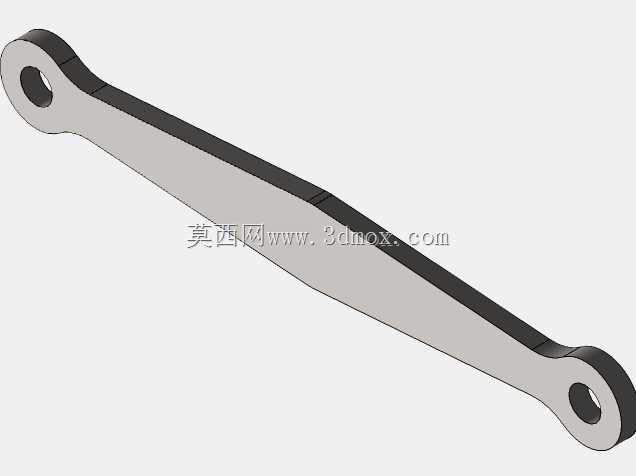

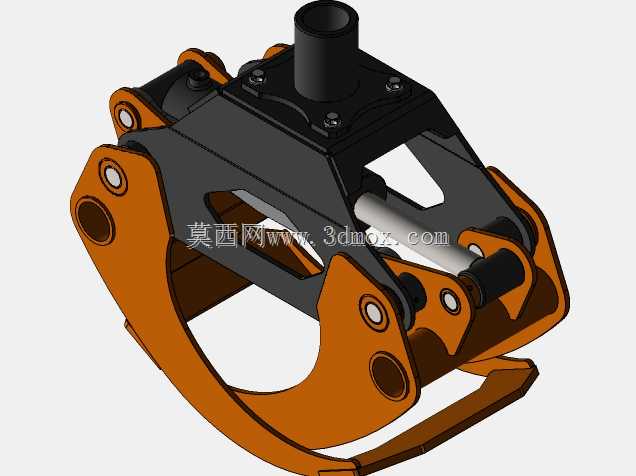

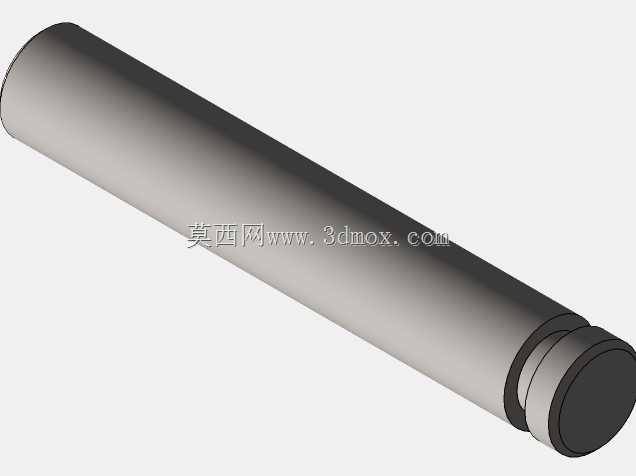

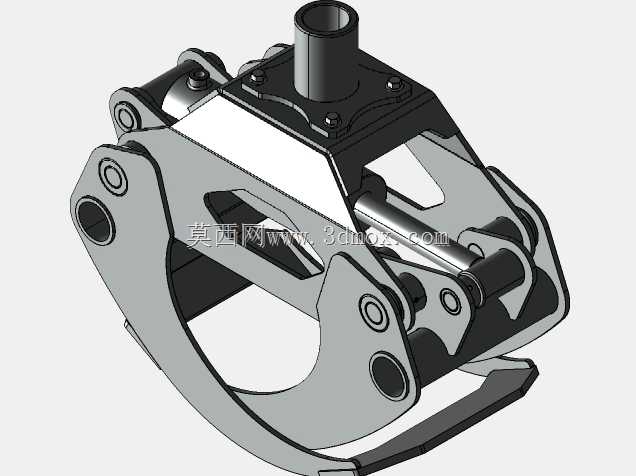

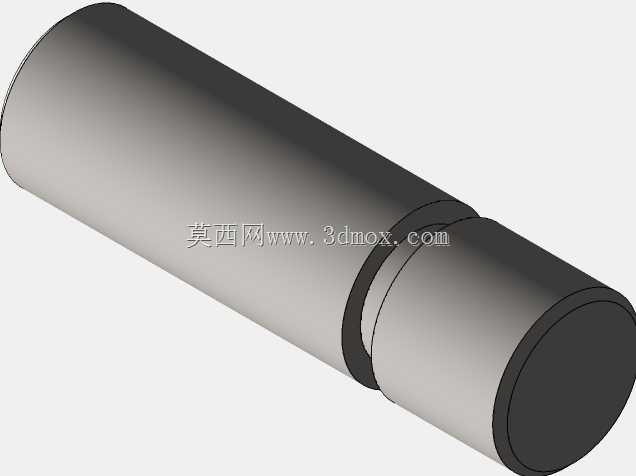

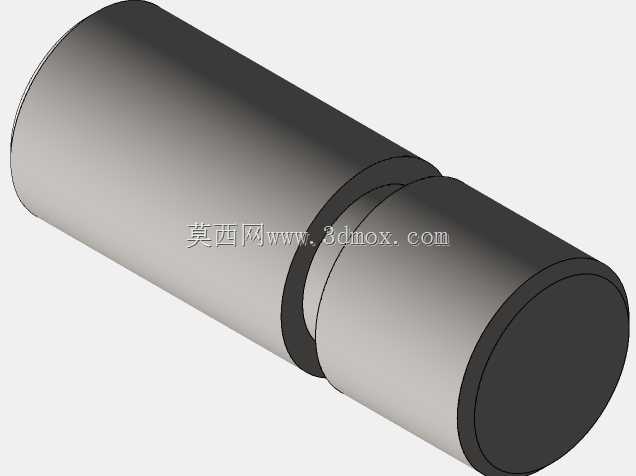

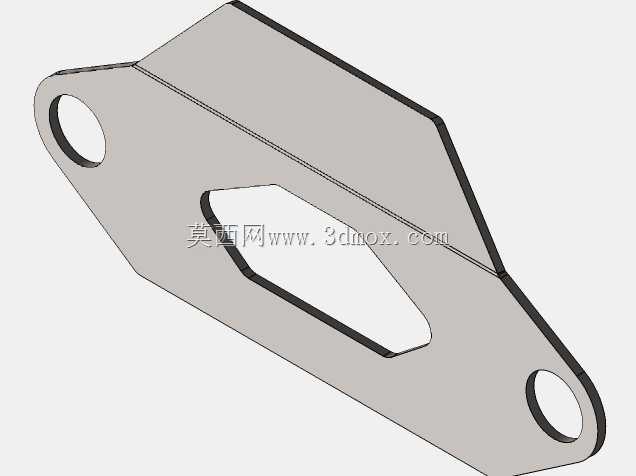

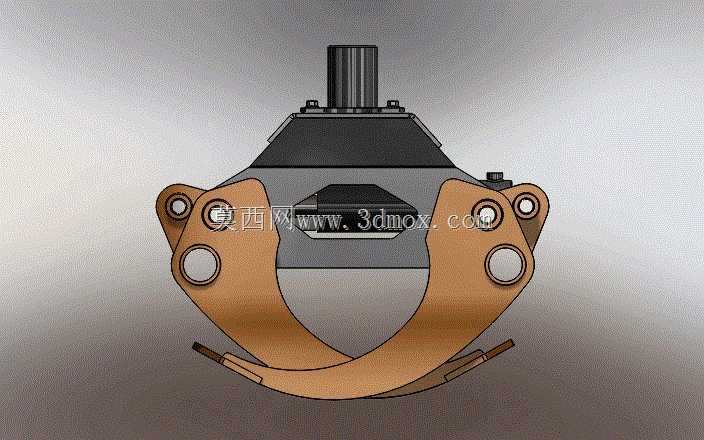

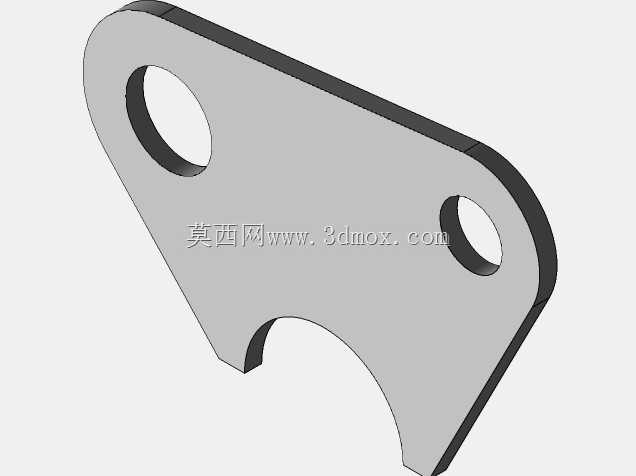

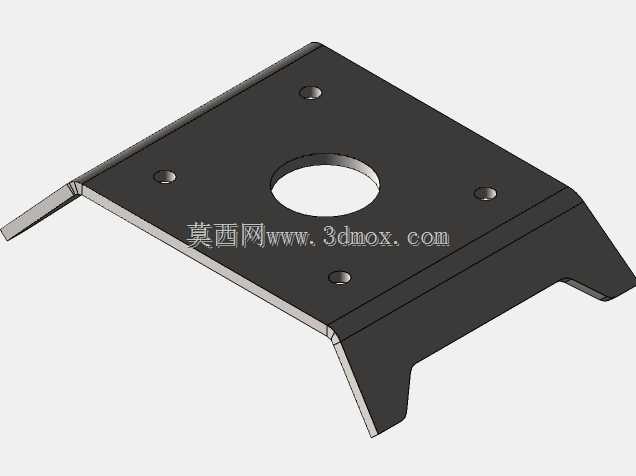

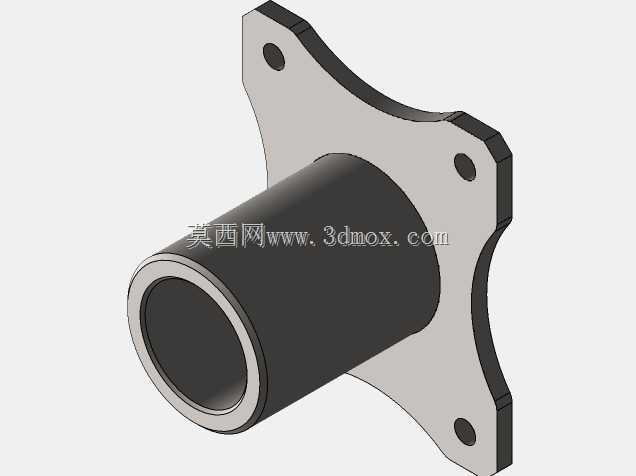

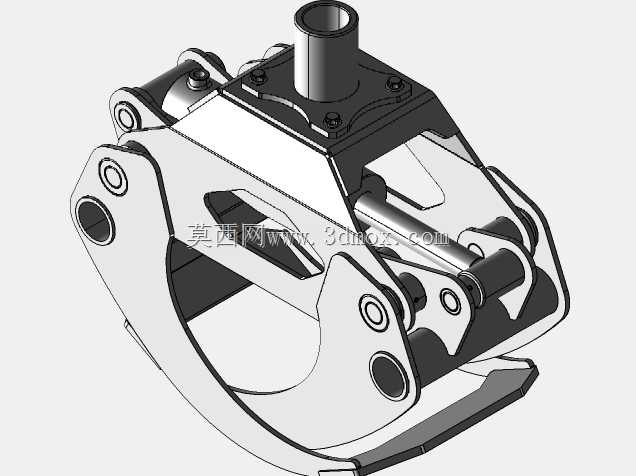

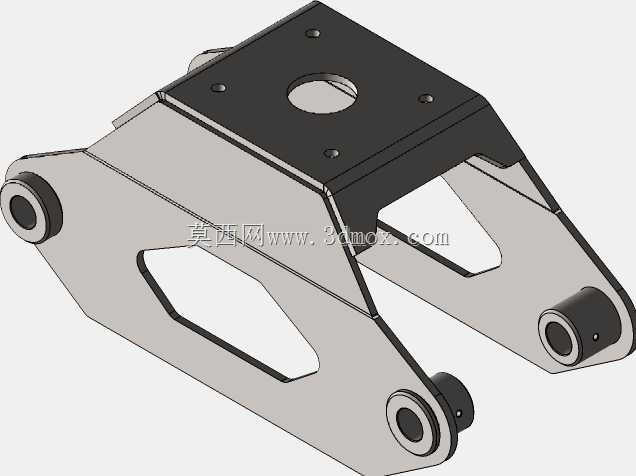

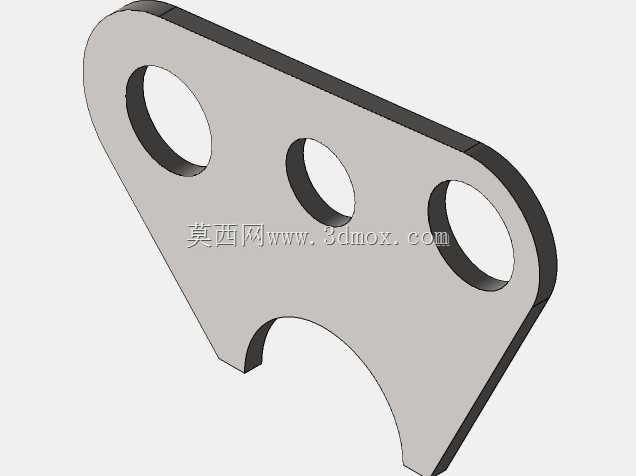

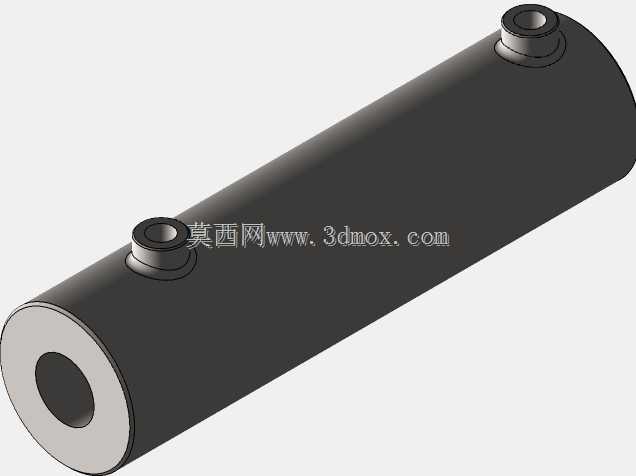

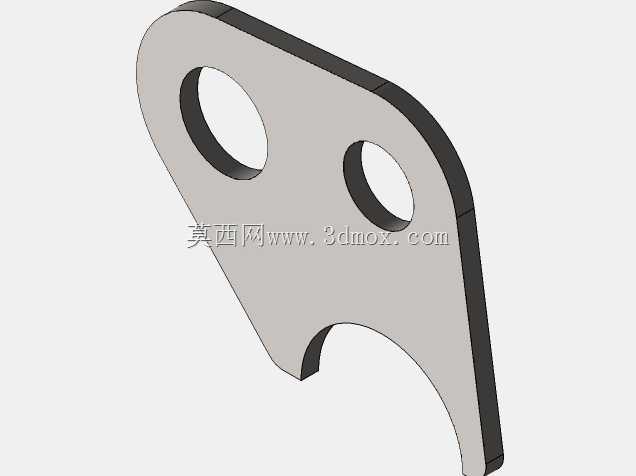

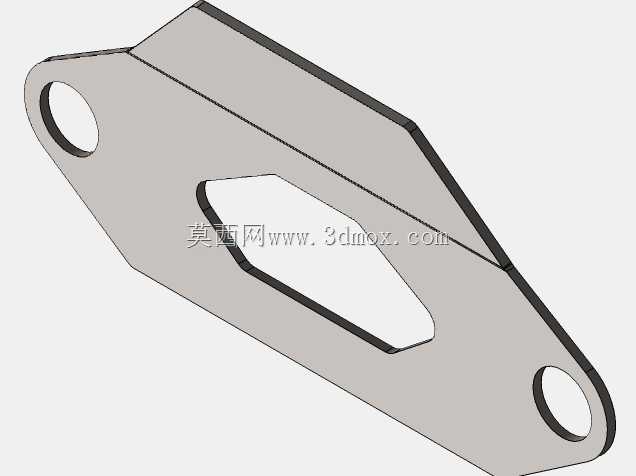

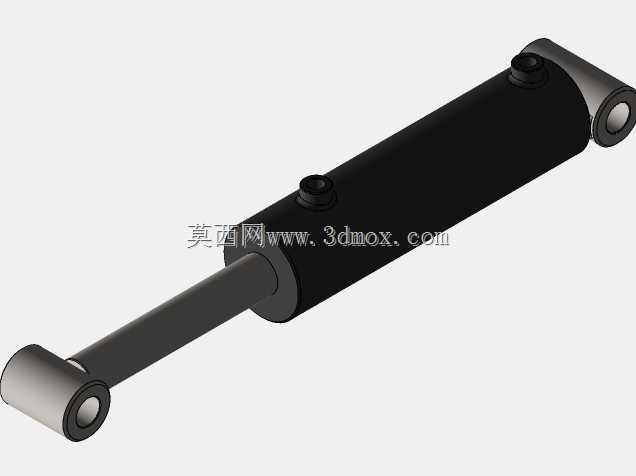

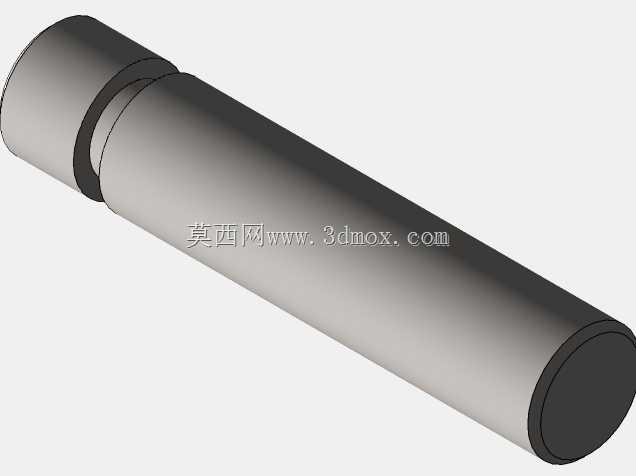

　　该夹持机构为林业装卸作业场景下的核心执行部件，主要适配中小型轮式挖掘机、装载机属具挂载需求，可完成原木、枝桠材、小径木的抓取、堆垛、转运作业，也可在废旧木材回收、生物质原料收储场景中完成散碎木料的聚拢夹持作业，替代传统人工捆扎搬运的作业模式，大幅降低林区作业的人力投入强度。从结构功能来看，整套机构分为上部回转连接段、中部驱动箱体、下部弧形抱夹三个核心部分，上部的圆柱轴段为回转接头安装位，内置液压油道可实现360度连续回转，作业时无需调整主机站位即可调整木材夹持角度，适配狭窄林区作业面的转向需求；中部箱体为焊接结构件，内部集成液压油缸安装铰点，两侧的铰接耳板通过调质处理的销轴与下部抱夹臂连接，油缸伸缩时可带动两个弧形抱夹臂同步开合，

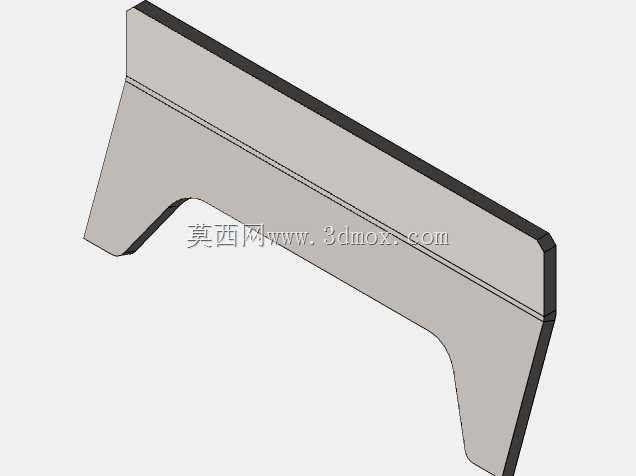

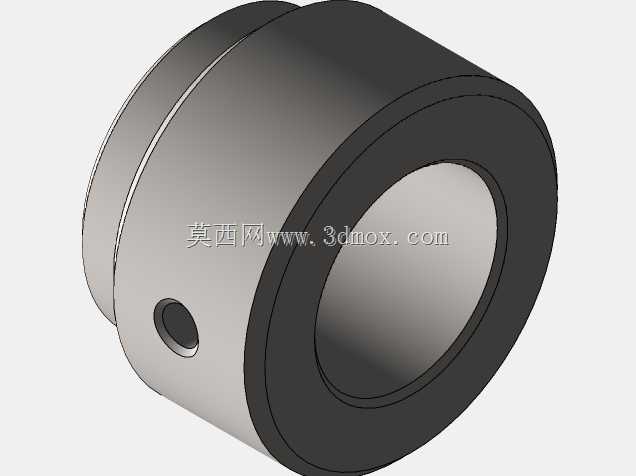

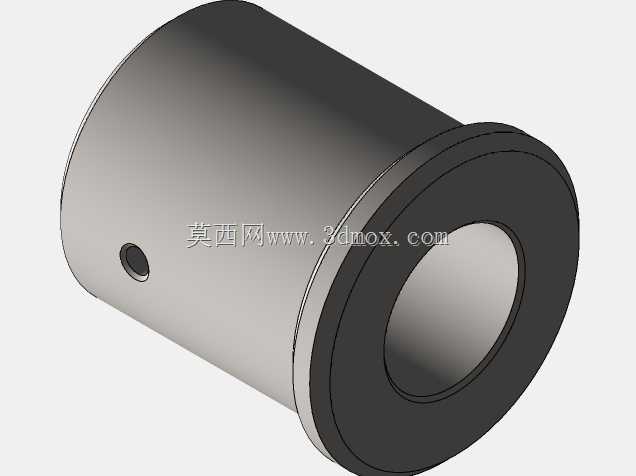

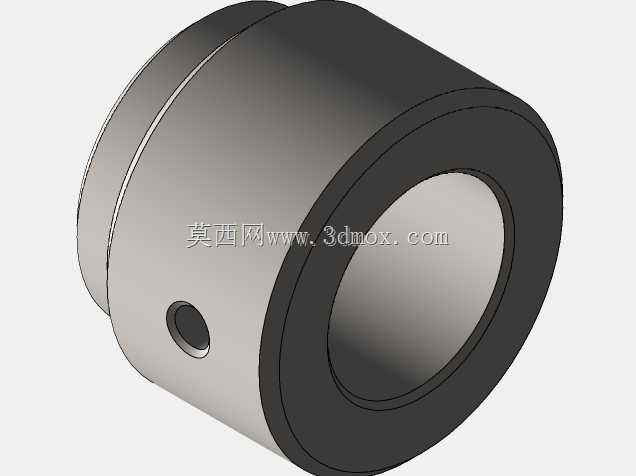

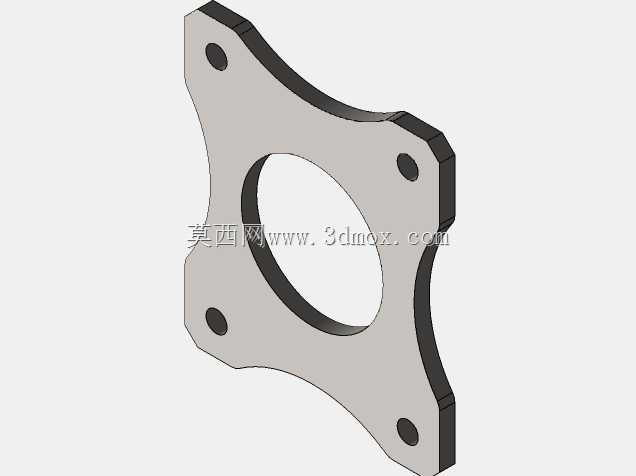

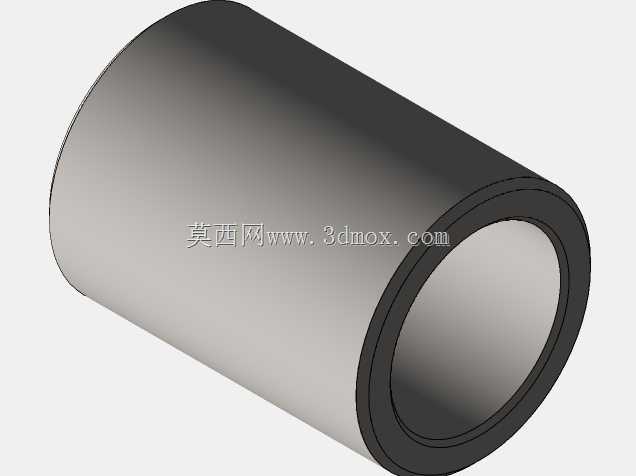

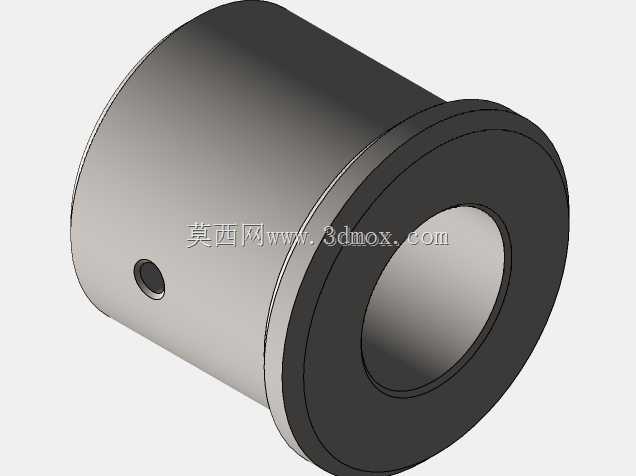

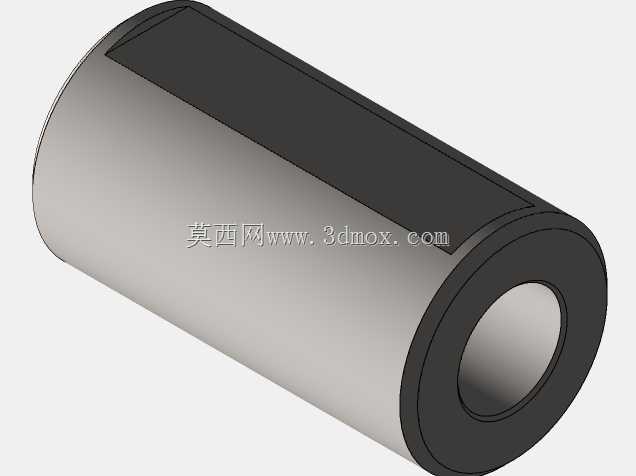

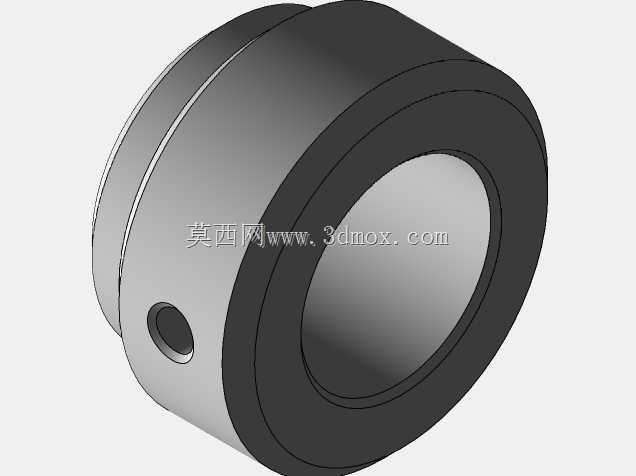

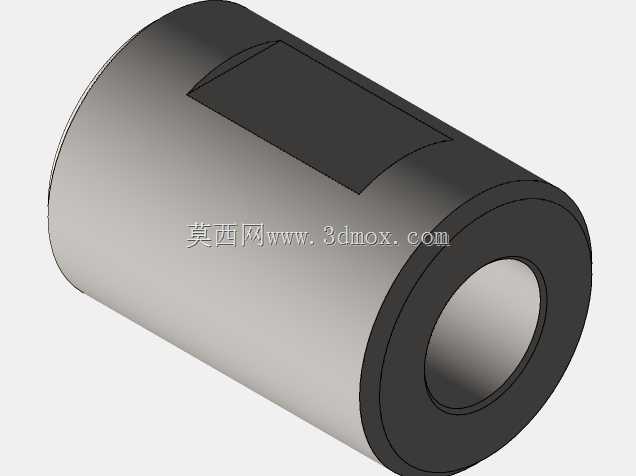

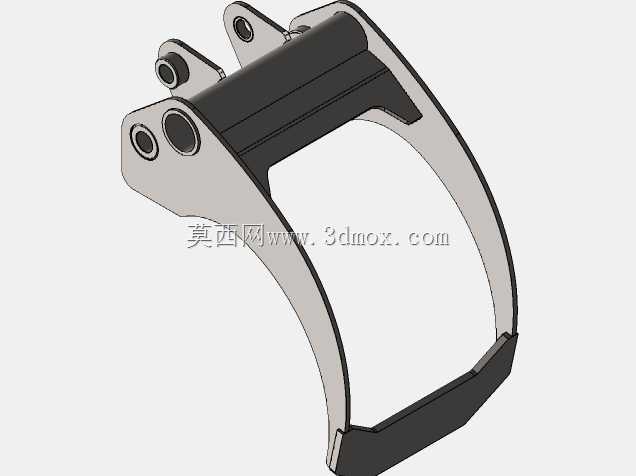

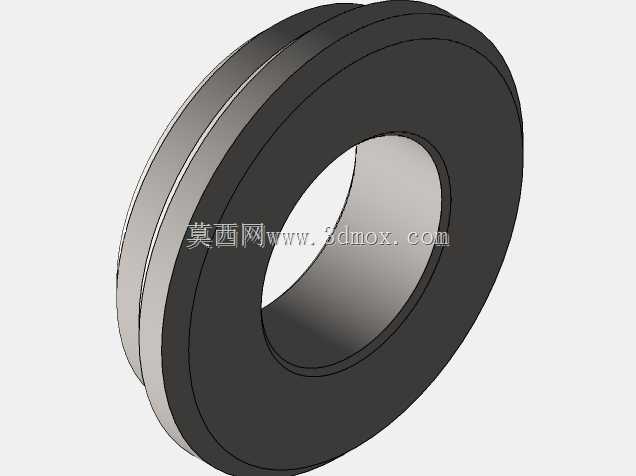

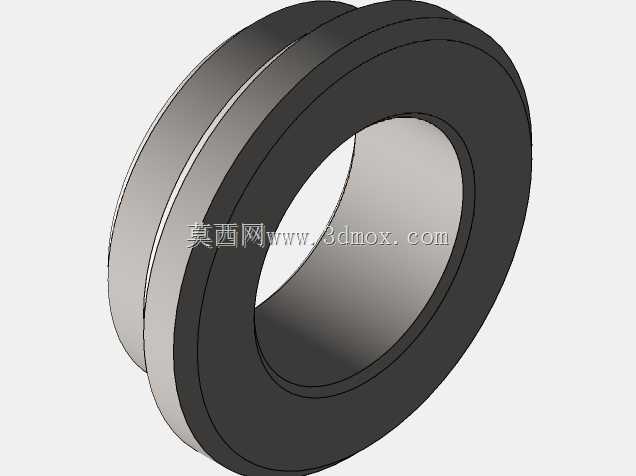

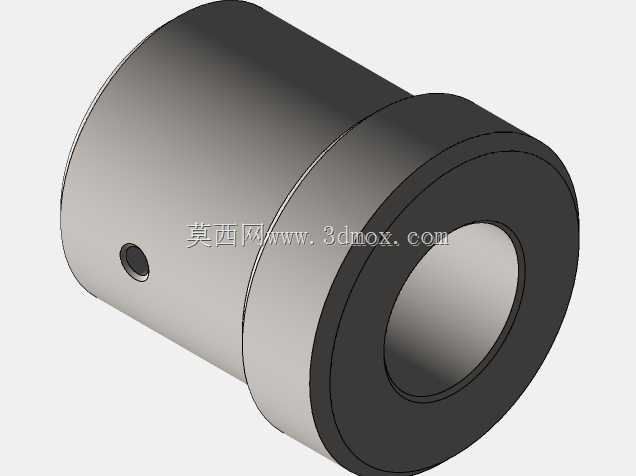

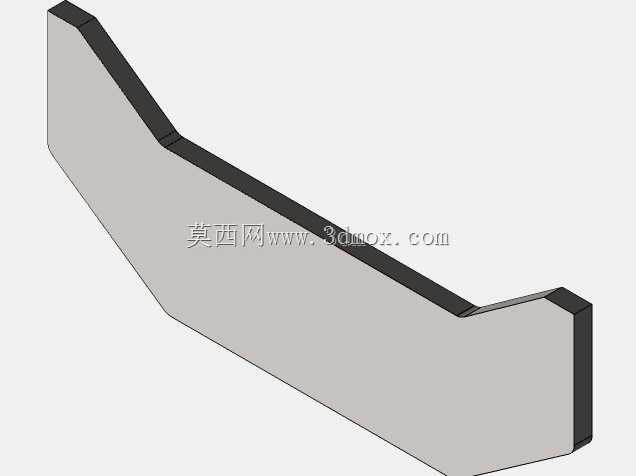

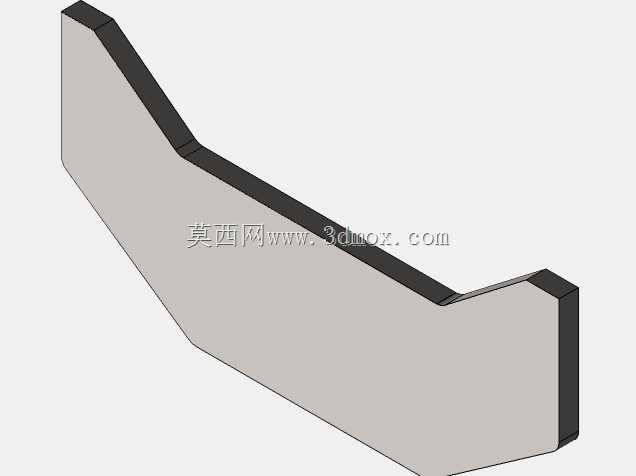

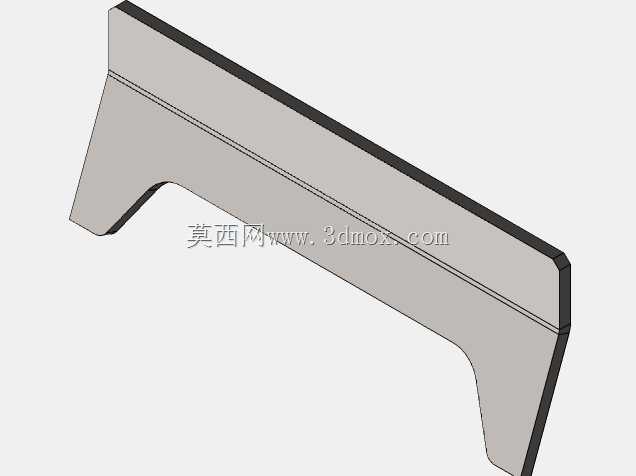

　　抱夹臂内侧的圆弧曲率适配直径150mm至600mm的原木外轮廓，弧面贴合度高，夹持时不会出现木材局部应力集中导致的表皮破损，也能避免光滑原木在举升转运过程中出现滑脱风险。设计过程中优先考虑了野外作业的抗冲击性能，抱夹臂采用低合金高强度钢板折弯成型，臂身的铰接孔位置做了镶套处理，衬套采用自润滑铜基材质，可适应林区多粉尘、缺乏定期润滑维护的作业环境，减少铰接位的异常磨损；中部箱体的焊缝采用全周连续焊，焊后做去应力处理，避免长期重载夹持出现焊缝开裂问题。安装边界方面，上部连接法兰的孔位匹配主流6-8吨级挖掘机的属具安装接口，无需额外制作过渡连接盘即可直接挂载，整套机构闭合状态下的最大外轮廓宽度控制在850mm以内，

　　张开最大开口距离可达1200mm，可满足单根大径原木或多根小径木的同时夹持需求；抱夹臂末端做了收窄的撬边设计，作业时可直接插入木材堆的缝隙中完成撬料，无需额外辅助人工拨料，提升散堆木材的抓取效率。液压回路设计上预留了过载保护阀的安装位，当夹持力超过设定阈值时可自动泄压，避免夹持力过大导致木材变形或者油缸过载损坏，回转马达的制动阻尼可根据作业需求调整，在转运长尺寸木材时可缓冲回转惯性，避免木材摆动带来的主机侧倾风险。整套机构的运动部件均做了防松设计，销轴端部采用开槽螺母配合开口销锁止，避免野外作业震动导致紧固件脱落，外露的液压管路布置在箱体侧面的走线槽内，可避免抓取木材时管路被剐蹭破损，提升作业可靠性。
