小型叶轮式流体流量检测传感器结构

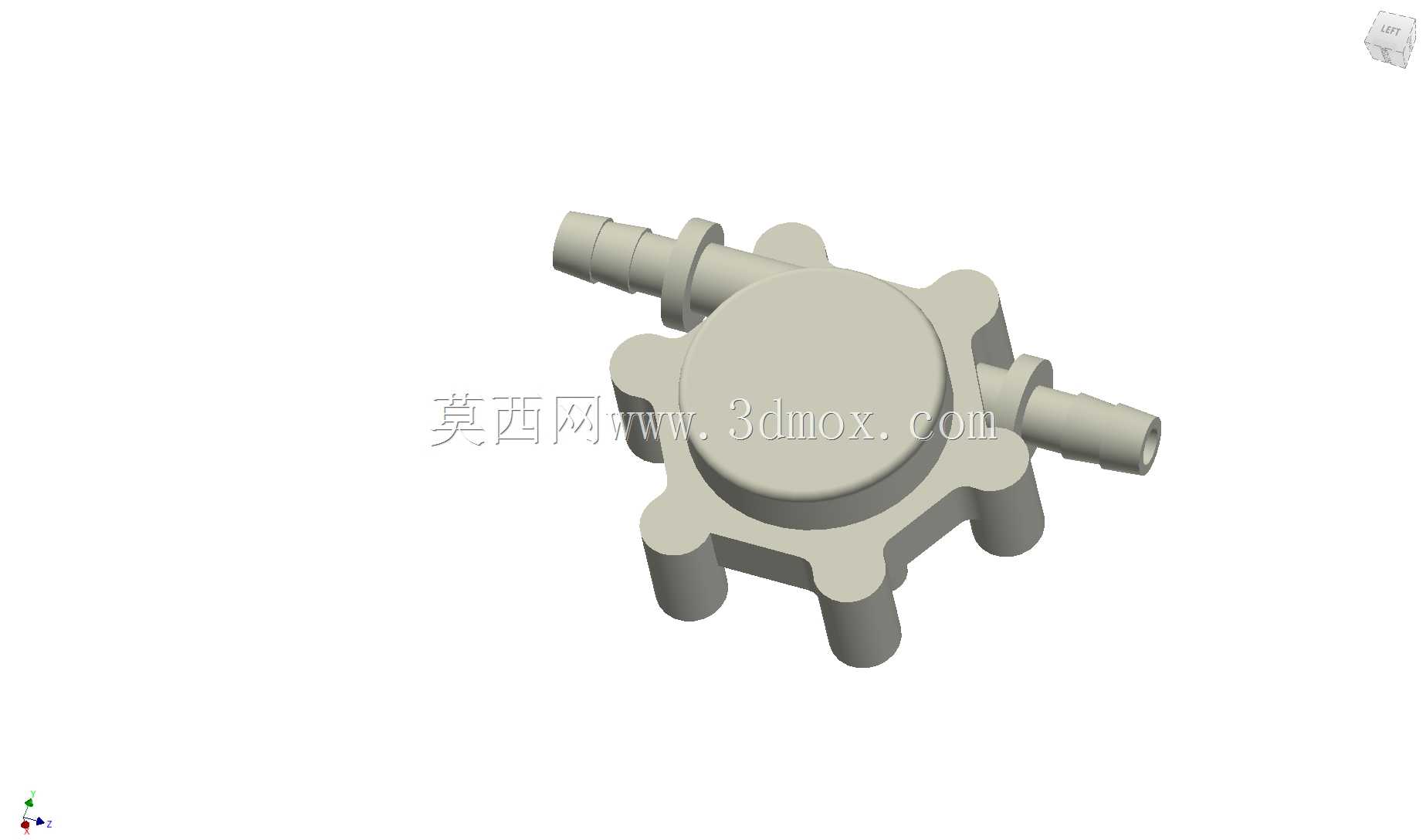

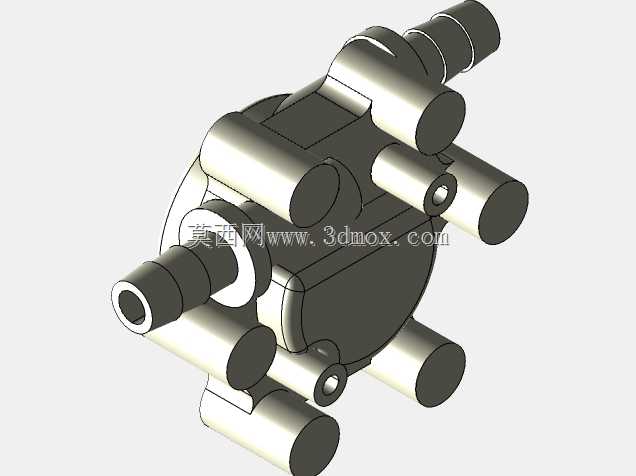

　　做小型流体管路配套设计快十年，这类微型流量计是净水设备、小型化工加药装置、实验室流体回路里最常用的检测元件，很多刚入行的结构工程师容易在选型和安装边界上踩坑，这次拆解这个结构的设计逻辑，也给做配套的同行提几个实际应用里要注意的点。先讲实际应用场景，这类小通径的流量计，通径基本在6mm左右，刚好适配常见的4*6mmPU软管、硅胶管，用在台式净水机的出水流量检测、小型灌装机的计量反馈、3D打印机水冷回路的流量监测、实验室小型试剂输送管路的流量统计都非常合适，不像大口径工业流量计需要法兰对接，它的宝塔接头直接插软管打喉箍就能固定，拆装效率很高，适合小流量、低压力的流体回路，工作压力一般不超过0.6MPa，流体温度范围在0-60℃，刚好覆盖常温水、弱酸碱试剂、水冷液这类常见介质，不能走高温蒸汽或者高粘度流体，不然叶轮卡滞直接就失准了。再讲功能特性，这个结构是典型的叶轮式流量检测结构，流体从一侧宝塔接头进入腔体后，会冲击腔体内的带磁叶轮转动，叶轮转速和流体流速成正比，腔体上方的密封舱里会放置霍尔元件，通过感应叶轮上磁钢的转动频率输出脉冲信号，后端电路采集脉冲数就能换算出实时流量和累计流量，相比电磁式流量计，它的成本更低，对低流速的小流量检测灵敏度更高，启动流量可以做到0.5L/min以下，刚好匹配小型设备的小流量检测需求，而且整个流道的压损很小，不会对管路的流体输送造成明显的阻力影响，不会因为加装检测元件导致后端出水压力不足。然后说设计思路，整个外壳采用对称式的星型法兰结构，上下壳体通过六个均匀分布的支耳做超声波焊接或者胶粘密封，相比圆形外壳，这种带支耳的结构在焊接时定位更准，不会出现上下壳体错位导致的流道偏心问题，而且六个支耳刚好可以作为安装固定位，不需要额外做安装支架，直接用扎带或者小螺丝穿过支耳的间隙就能把流量计固定在设备机架上，节省安装空间。两侧的宝塔接头做了三级倒刺结构，比单级倒刺的拉脱力高40%以上，插软管后即使管路有轻微拉扯也不会脱落，接头的内径和流道做了顺滑过渡，没有台阶死角，避免流体在接头位置产生涡流影响叶轮转动的稳定性，也不容易残留杂质卡滞叶轮。腔体内部的叶轮安装轴采用316不锈钢小轴，两端直接嵌在上下壳体的定位孔里，不需要额外加轴承，

　　靠流体的自润滑就能转动，结构非常简单，故障率很低，叶轮的叶片做了倾斜角度设计，不管流体从哪个方向进入都能推动叶轮转动？不对，实际是有流向要求的，接反的话叶轮反转也能输出信号，但计量误差会变大，所以壳体上一般会做流向箭头标识，安装的时候要注意和管路流向一致。再讲外形尺寸和安装边界，这个流量计的主体最大直径大概32mm，不含接头的主体厚度是18mm，两侧接头伸出长度各12mm，总长度大概56mm，安装的时候要预留至少60mm的直线管路长度，前后最好留3倍通径的直管段，也就是前后各留18mm的直软管，不要直接接在弯头或者三通后面，不然流体进入腔体的时候流态紊乱，会导致叶轮转动不稳定，计量误差变大。安装固定的时候不要把支耳压得太紧，

　　尤其是用螺丝固定的时候，要留一点间隙，避免壳体受力变形挤压内部的叶轮，导致叶轮转动卡滞。还有一个容易忽略的点，这个结构的上方密封舱是和流道完全隔离的，霍尔元件和电路板放在密封舱里打胶密封，不会接触到流体，所以即使走弱导电的流体也不会出现电路短路的问题，密封舱的外径是20mm，做电路配套的时候可以按照这个尺寸设计安装座，直接把流量计卡在电路板上就行，不需要额外的固定结构。流道的内壁做了抛光处理，粗糙度Ra1.6以下，减少流体的阻力，也不容易结垢，适合长期在净水设备里使用，不会因为水垢堆积导致叶轮卡滞。叶轮的材质一般用POM或者PP，重量轻，转动惯量小，对低流速的响应速度快，磁钢嵌在叶轮的中心位置，和上方霍尔元件的距离控制在2mm以内，

　　保证信号检测的灵敏度，不会因为距离太远导致信号丢失。很多新手工程师在选型的时候会忽略流量计的压损参数，这个结构的压损在额定流量10L/min的时候不超过0.02MPa，对大部分小型低压管路来说完全可以接受，不需要额外提升泵的功率。另外在做三维建模的时候，要注意内部流道的同心度，上下壳体的定位柱公差要控制在±0.05mm以内，不然叶轮轴安装后会倾斜，导致叶轮转动的时候蹭到腔体内壁，不仅会增大压损，还会缩短使用寿命。还有宝塔接头的尺寸公差，外径要控制在6±0.1mm，太粗的话软管插不进去，太细的话密封不好容易漏水，倒刺的角度做15度，既方便插软管，又能保证拉脱力足够。这个结构整体没有多余的零件，上下壳体加叶轮加轴一共四个零件，开模成本很低，适合批量生产，也是目前小型流体设备里应用最广的微型流量计结构形式，做相关设备设计的工程师可以直接参考这个结构的安装尺寸和流道设计，能少走很多弯路，避免因为安装位置预留不足或者流道设计不合理导致的计量不准、漏水等问题。
