辉柏嘉荧光记号笔精细三维结构设计

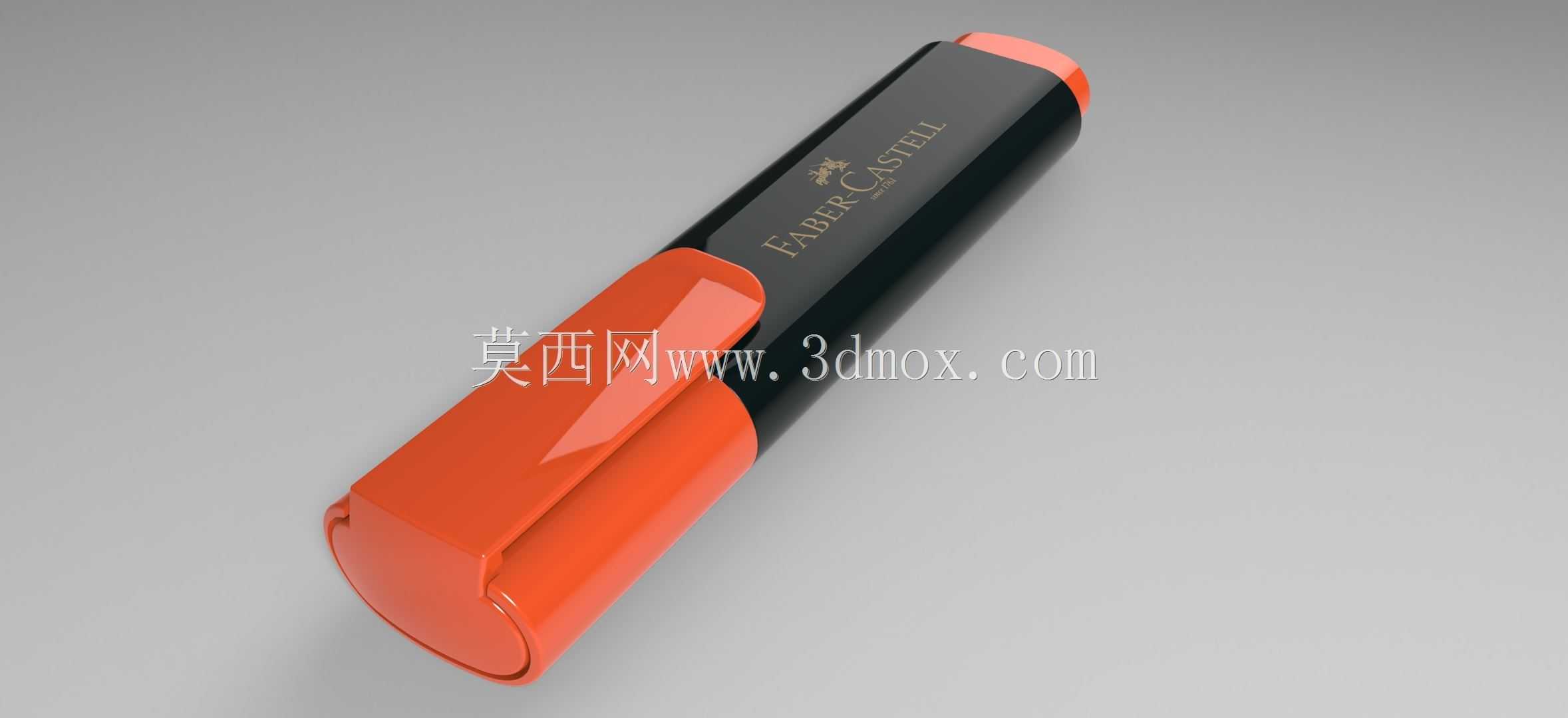

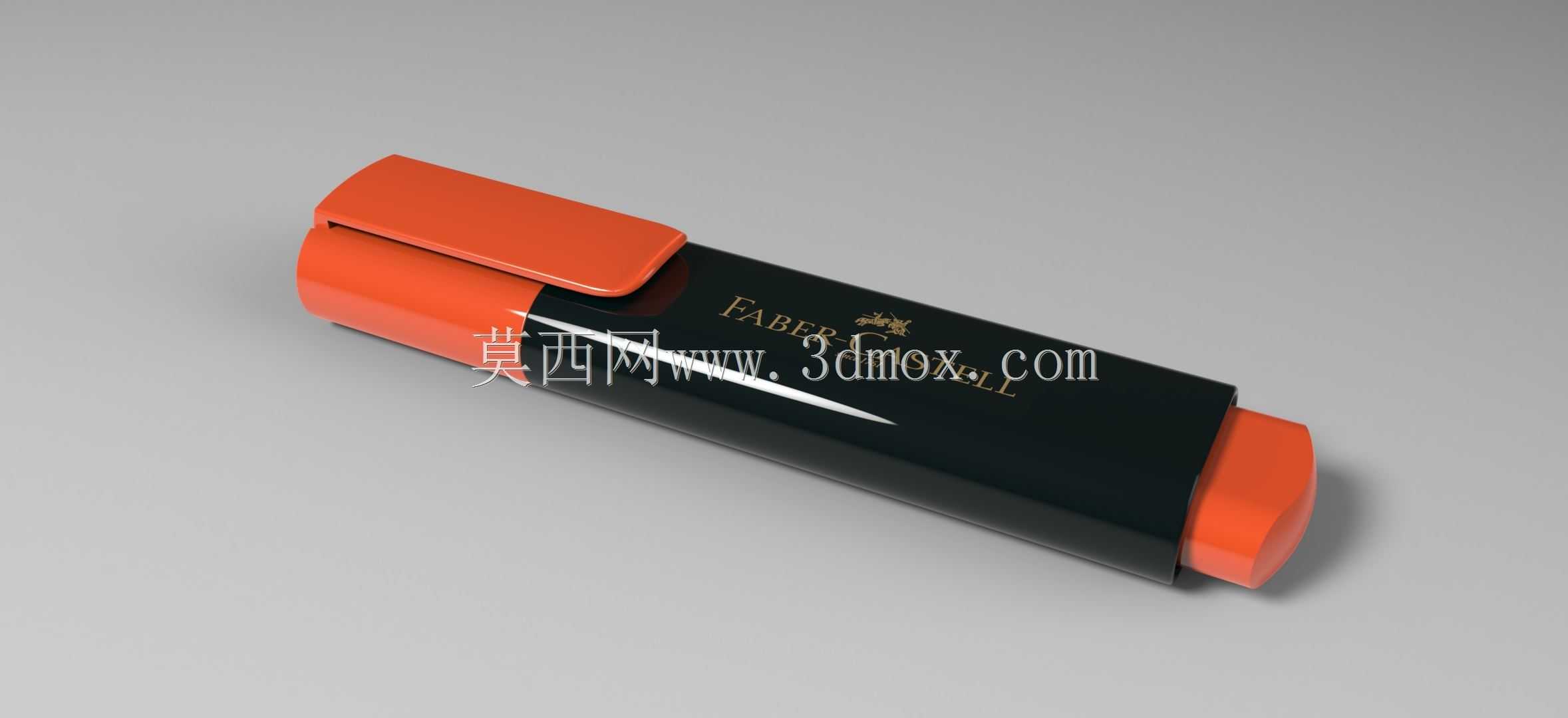

　　日常办公、文教场景里的荧光标记笔，是文档标注、图纸审阅、学习记录场景里的高频使用工具，这款辉柏嘉款荧光笔的三维结构设计，完全围绕手持书写的人机工程逻辑展开，没有多余的装饰性结构，所有曲面、分件都服务于实际使用的握持手感与功能可靠性。笔身主体采用近似方棱带圆角的截面设计，区别于传统圆形笔杆，放置在倾斜的绘图桌面、文件堆上时不会随意滚落，避免笔帽脱落导致的笔头干涸、墨水污染图纸或文件的问题，这个截面尺寸控制在握持时指腹刚好贴合棱边圆角的范围，长时间握持标注不会产生硌手的压痕，适配多数成年人的手型尺寸。笔帽与笔身采用过盈配合的卡扣结构，配合段的长度经过反复校核，既保证日常携带时笔帽不会意外脱落，又能在需要拔开时施加合适的力度即可分离，

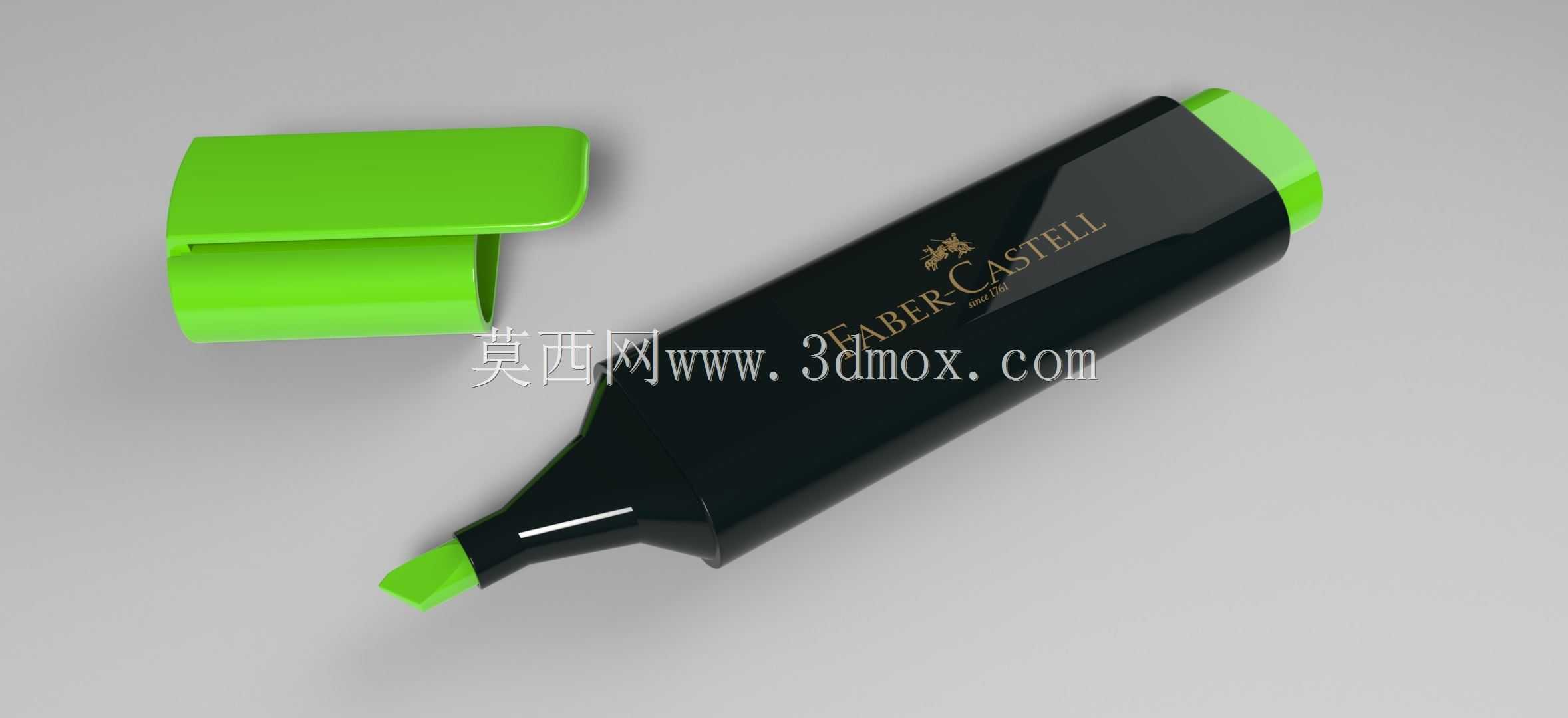

　　不会因为配合过紧导致拔帽时墨水甩溅，笔帽外侧的防滑凸筋对应拇指与食指的施力位置，拔帽时的摩擦力足够，不会出现打滑的情况。笔头部分采用斜切楔形的纤维笔头结构，安装位置与笔身轴线保持固定角度，书写时既可以用窄边画出1mm左右的细线条做精准文字标注，也可以转动笔身用宽面覆盖5mm左右的行宽做整行重点标记，笔头的固定座与笔身前端的配合做了密封结构设计，能够减少墨水的挥发速度，延长笔的静置存放时间，即使笔帽盖合后放置较长时间，也不会出现笔头干结不出墨的问题。笔身内部的储墨仓结构做了等壁厚设计，在三维建模时严格控制壳体厚度均匀性，避免注塑生产时出现缩水、翘曲的外观缺陷，储墨仓的容量按照日常高频使用的消耗速度设计，

　　能够满足常规办公场景下一到两个月的使用需求，不需要频繁更换。笔尾的端盖与笔身采用超声波焊接的装配结构，焊接筋的位置与尺寸经过匹配，焊接后不会出现溢料影响外观的问题，同时保证储墨仓的密封性，避免墨水从尾端渗漏。整个产品的外形边界控制在常规笔袋、文具收纳格的适配尺寸范围内，长度不会超出常规笔袋的容纳深度，截面尺寸也能适配多数笔筒的插孔直径，不管是桌面放置还是随身携带都不会占用过多空间。建模过程中对所有的分件配合面都做了公差匹配，笔帽与笔身的配合间隙控制在合理范围，既不会因为间隙过大出现松动晃动，也不会因为间隙过小导致装配困难，外观曲面的过渡做了连续G2曲率处理，握持时的触感顺滑，没有尖锐的棱角或者拼接台阶。

　　笔身表面的标识区域做了微凹的沉台设计，品牌标识印刷在沉台内，日常使用摩擦时不会直接磨掉标识内容，保持外观的完整性。这款荧光笔的结构设计没有冗余的复杂零件，整体分件仅为笔帽、笔身主体、笔头组件、尾端盖四个核心部分，装配流程简单，适合规模化注塑生产，零件的脱模斜度都按照注塑工艺要求做了统一设置，避免生产时出现粘模、拉伤的问题，所有的加强筋位置都设置在笔身内部，不会影响外观的整洁度，同时提升笔身的抗挤压能力，即使放在背包里受到其他物品的挤压，也不会出现笔身开裂、墨水渗漏的情况。
