旋转式便携U盘外观结构三维设计

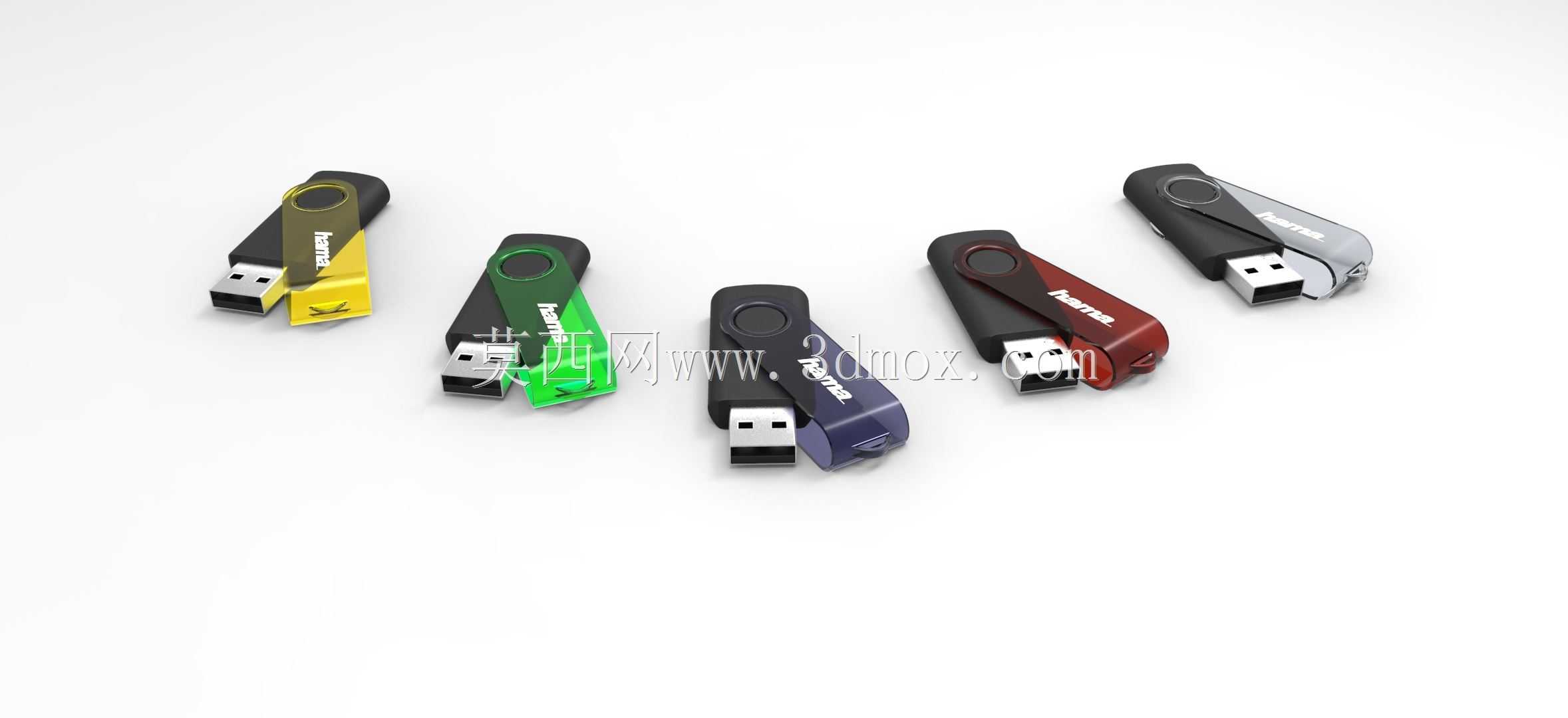

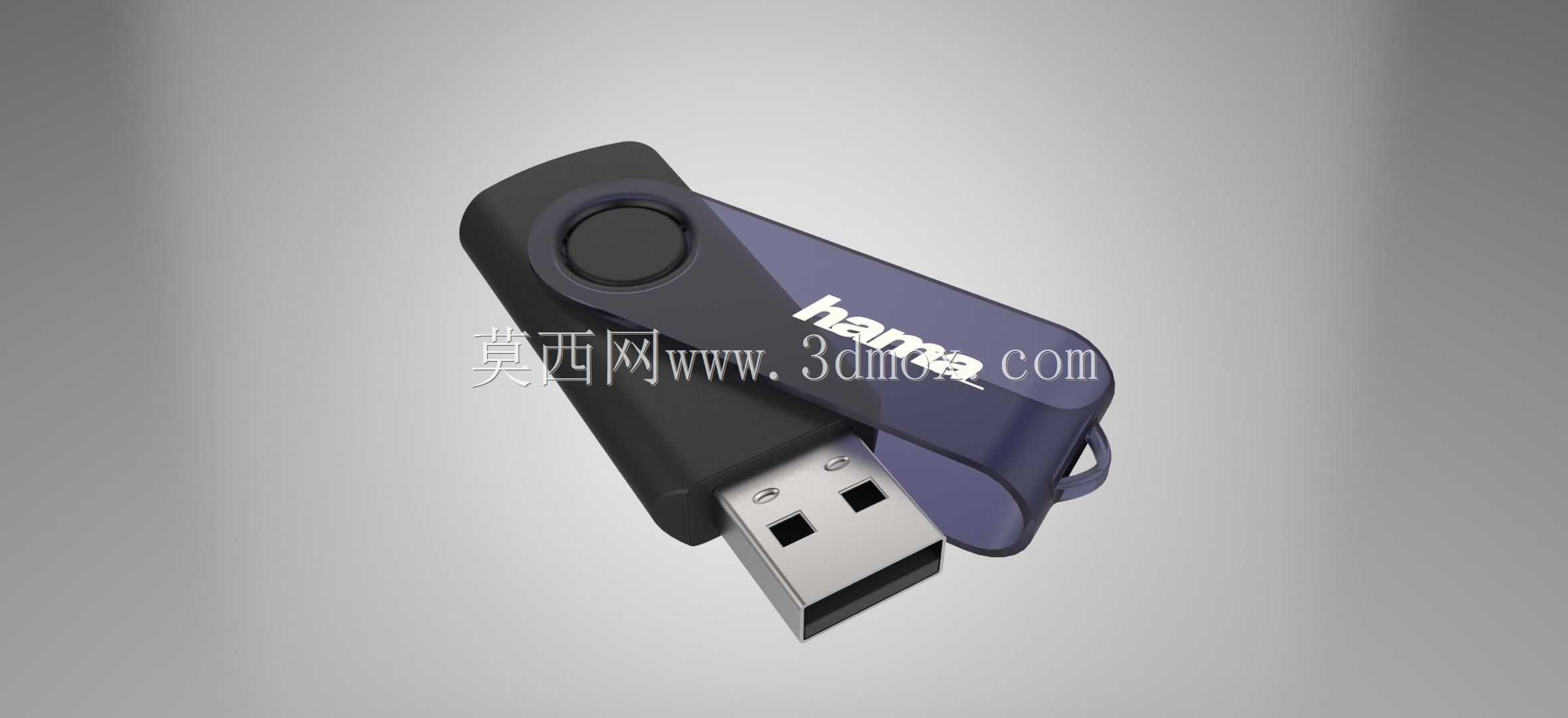

　　这款旋转结构U盘的三维建模，完全围绕日常随身使用的实际场景展开设计，没有多余的装饰性冗余结构，所有曲面与结构特征都服务于实际使用的可靠性与握持手感。首先从使用场景来看，这类便携存储设备日常会被放置在口袋、钥匙串、公文包夹层等位置，经常会和钥匙、硬币、笔具等硬物产生摩擦碰撞，因此在外形设计上没有做突出的尖锐棱角，整体边缘都做了R1.2-R2mm的圆弧过渡，既避免了携带时刮蹭衣物或包袋内衬，也能在跌落时分散冲击力，降低外壳开裂的概率。

　　从功能特性来看，这款U盘采用无盖旋转结构，省去了传统分离式盖帽容易丢失的痛点，旋转阻尼结构设置在盘体一端的转轴位置，转轴处做了过盈配合的限位卡点，旋转到0度位置时USB接口完全收纳在外壳内部，保护金属接片不受磕碰氧化，旋转到180度位置时卡点锁定，接口完全伸出，插拔时不会出现盘体回转的情况，不需要额外用手固定旋转段，单手就能完成插拔操作。外壳分为两个部分，黑色段为主体承载结构，内部预留了闪存芯片与PCB板的安装腔体，腔体尺寸严格按照通用USB2.0/3.0通用PCB的规格设置，长宽方向预留0.3mm的装配间隙，厚度方向预留0.15mm的胶层固定空间，不需要额外做卡扣结构，用结构胶就能完成PCB与外壳的固定，装配工序简单，适合批量生产。紫色段为旋转保护壳，尾部做了一体化的挂绳孔，挂绳孔内径4mm，壁厚1.5mm，能够承受常规钥匙串的拉扯力，不会出现挂孔断裂的情况。

　　设计过程中首先确定了USB接口的标准安装尺寸，金属USB公头的外露长度严格遵循USB-IF规范的14mm标准值，接口端面到旋转中心的距离经过反复校核，保证旋转过程中保护壳不会和金属接片产生摩擦干涉，旋转行程内的间隙控制在0.5mm，既不会因为间隙过大出现松垮晃动感，也不会因为间隙过小导致旋转卡滞。外壳表面做了细微的磨砂纹理建模，纹理深度0.08mm，既可以提升握持时的摩擦力，插拔时不容易打滑，也能减少日常使用中指纹残留与细微划痕的明显程度。盘体表面的品牌标识区域做了0.2mm的下沉面，适合后续做丝印或者激光镭雕工艺，标识位置不会因为日常摩擦快速磨损。

　　从安装边界来看，这款U盘整体长度控制在58mm，宽度20mm，厚度10mm，属于常规便携U盘的尺寸范畴，插入电脑USB接口时，盘体突出接口端面的长度为44mm，不会和相邻的USB接口产生空间干涉，哪怕是笔记本电脑上间距较小的并排USB接口，插入这款U盘也不会挡住旁边的接口使用。旋转部分的转动半径经过校核，最大转动外轮廓距离旋转中心11mm，旋转过程中不会超出盘体本身的宽度边界，放在狭窄的包袋夹层里也不会因为挤压导致旋转结构意外打开。内部PCB安装腔的定位柱高度设置为1.2mm，刚好卡在PCB的定位孔内，装配后PCB不会出现窜动，USB公头和外壳端面的同轴度可以控制在0.1mm以内，插入接口时不会出现偏斜卡滞的问题。

　　结构设计上还考虑了日常使用的受力情况，插拔U盘时的主要受力点在旋转转轴附近，因此转轴位置的壁厚做了局部加厚，从常规的1.2mm加厚到2mm，避免多次插拔后转轴位置出现开裂。外壳的分模线设置在盘体侧面的中心位置，分模面为平面，开模时不需要做复杂的滑块结构，模具加工难度低，量产时的成品率更高。旋转结构的阻尼来自转轴处的两个对称凸点，凸点高度0.15mm，装配时通过材料本身的弹性产生阻尼感，不需要额外添加金属弹片或者阻尼脂，长期使用后阻尼感的衰减幅度控制在可接受范围内，正常使用数千次旋转后依然能保持足够的定位力度，不会出现保护壳随意转动的情况。

　　整体建模过程中所有的圆角、壁厚、间隙参数都参考了市面上成熟量产U盘的结构数据，同时针对旋转结构的常见痛点做了优化，比如避免了旋转间隙过大导致的晃动感、转轴位置强度不足容易断裂、盖帽丢失等问题，模型的结构特征完全可以直接用于手板验证与开模生产，不需要做大幅度的结构调整。
