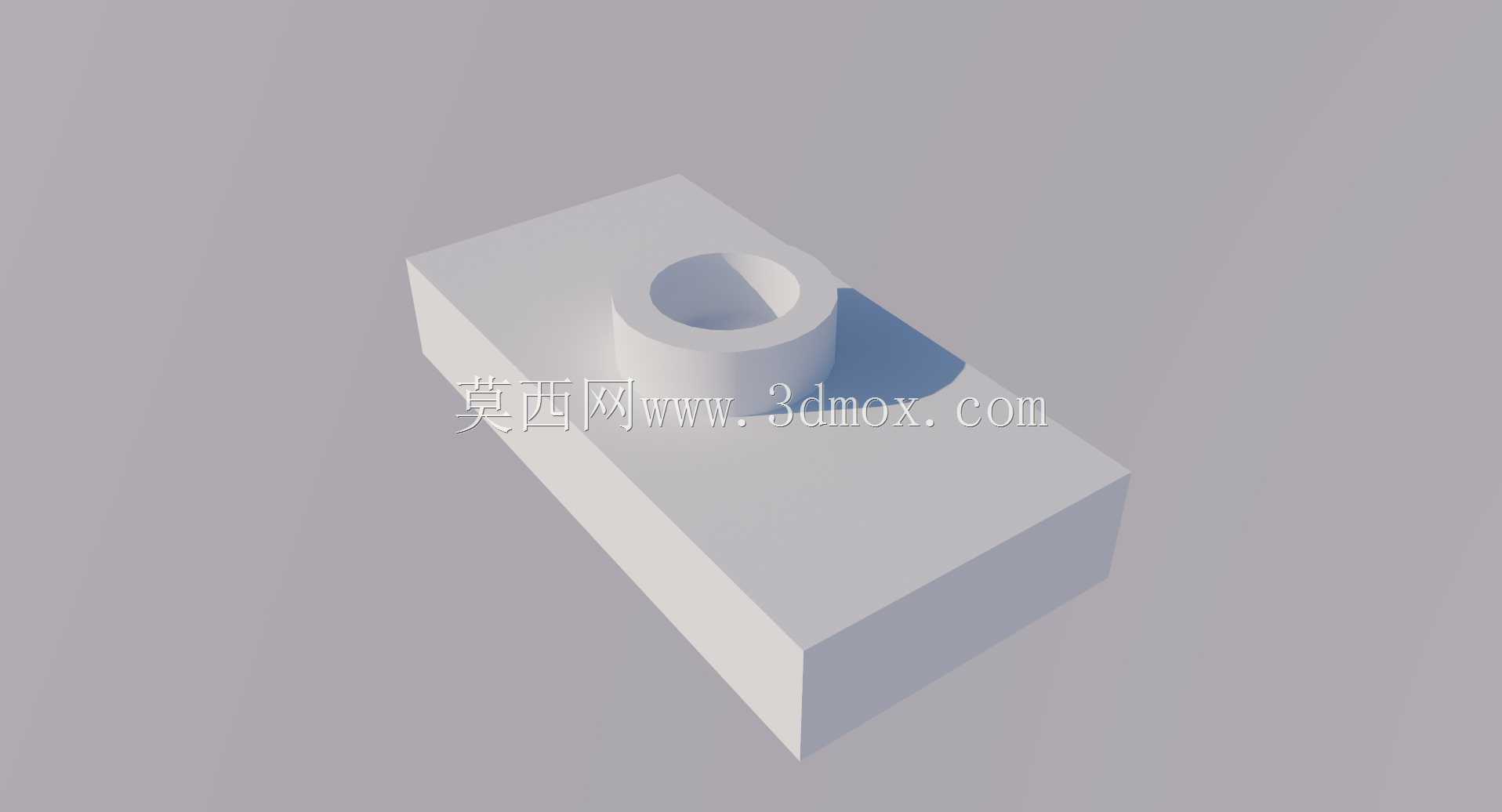

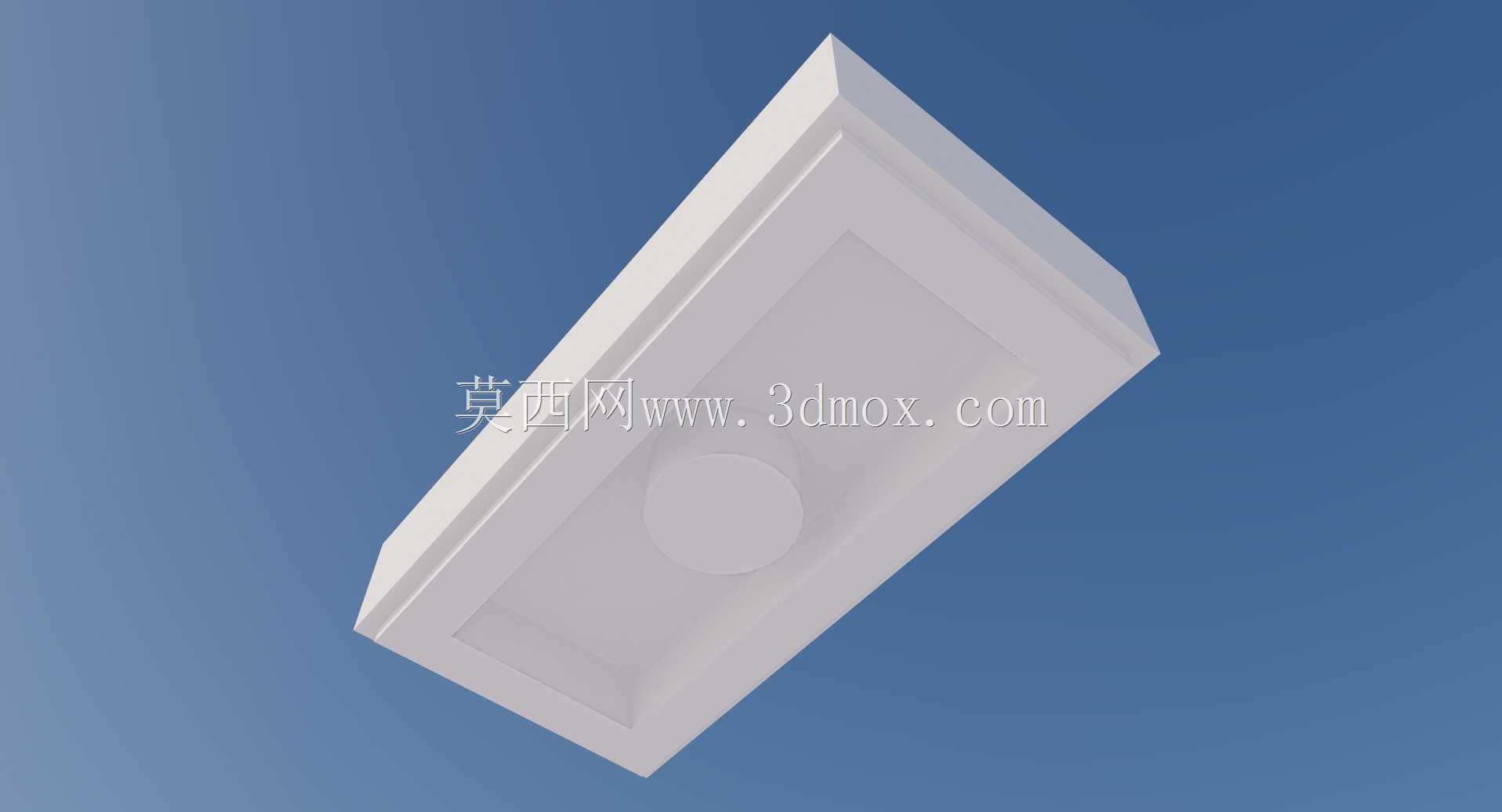

带单旋钮1X2规格乐高积木板结构设计

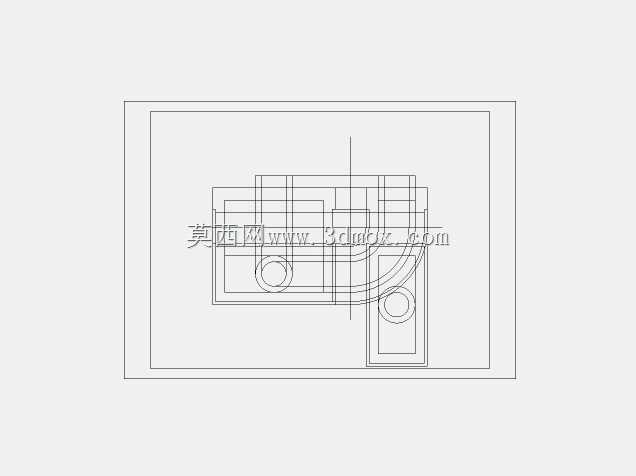

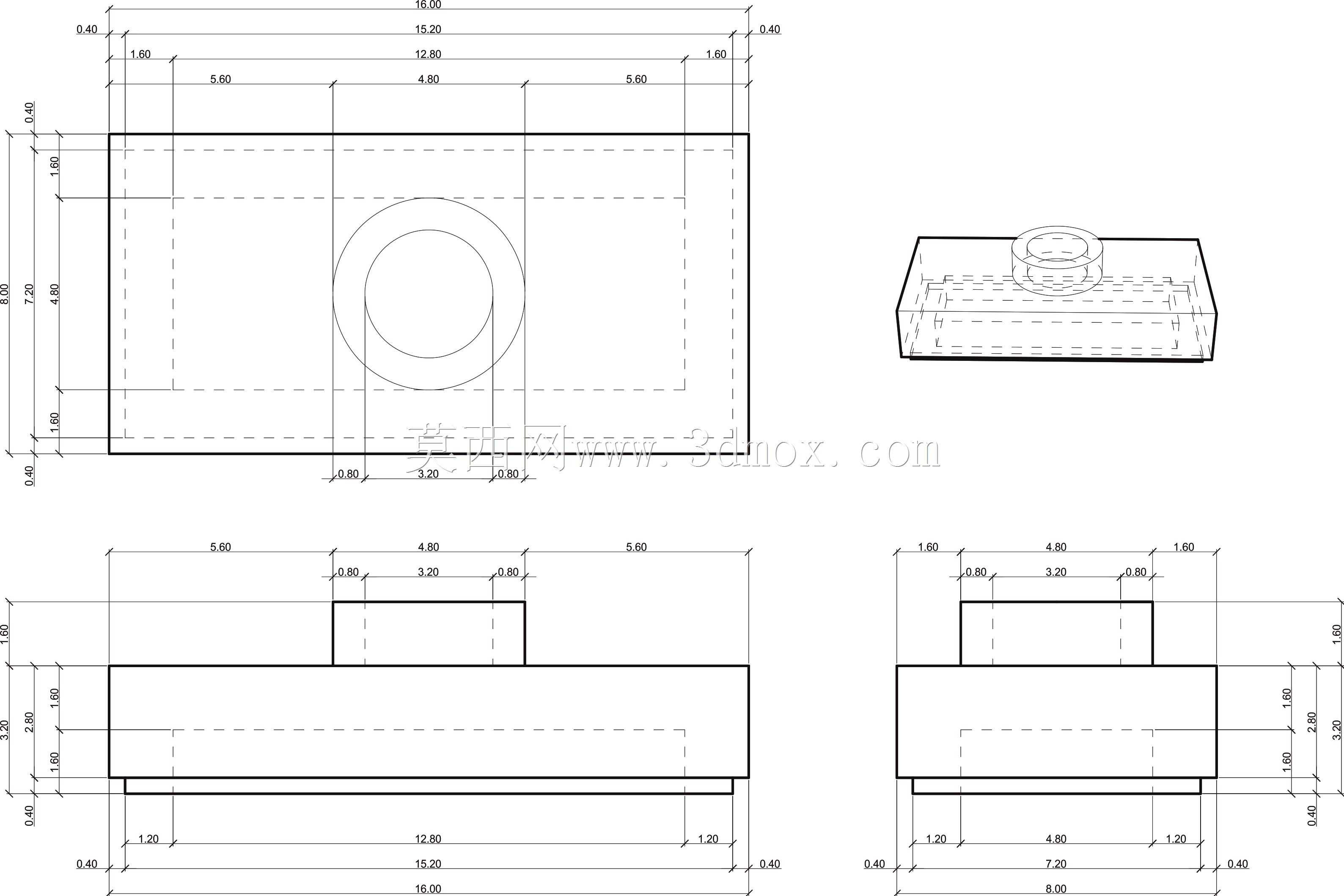

　　日常做积木类结构验证、教具结构开发的时候，这类带单旋钮的1X2积木板是很常用的基础拼接单元，很多人会把它和379401号跳线砖做类比，实际结构适配性上，它不需要做白色材质限定，适配的拼接场景反而更灵活。从实际使用场景来说，这类积木板除了常规的积木拼装玩具搭建，还常被用在工业教具的快速搭装、小型桌面工装的快速定位基座、创客项目的快速原型搭建里，因为自带的凸起旋钮结构，它不需要额外搭配连接件就能实现上层零件的快速卡接定位，比普通光面积木板的拼接适配性强很多。做这个结构的三维建模的时候，首先要明确乐高积木的通用拼接公差标准，主体1X2板的基础长宽尺寸要严格匹配通用积木的拼接模数，也就是单个凸点的标准间距，

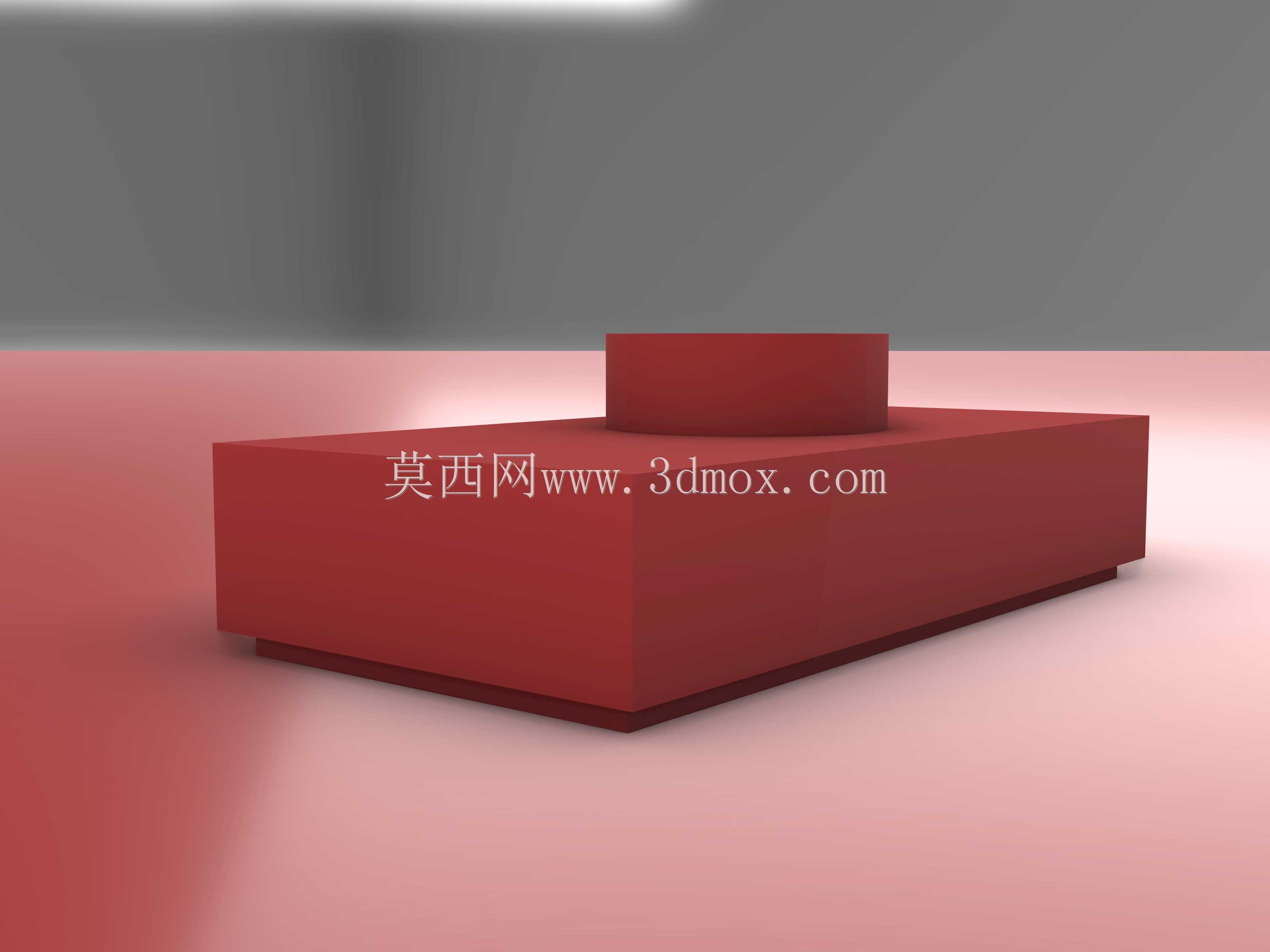

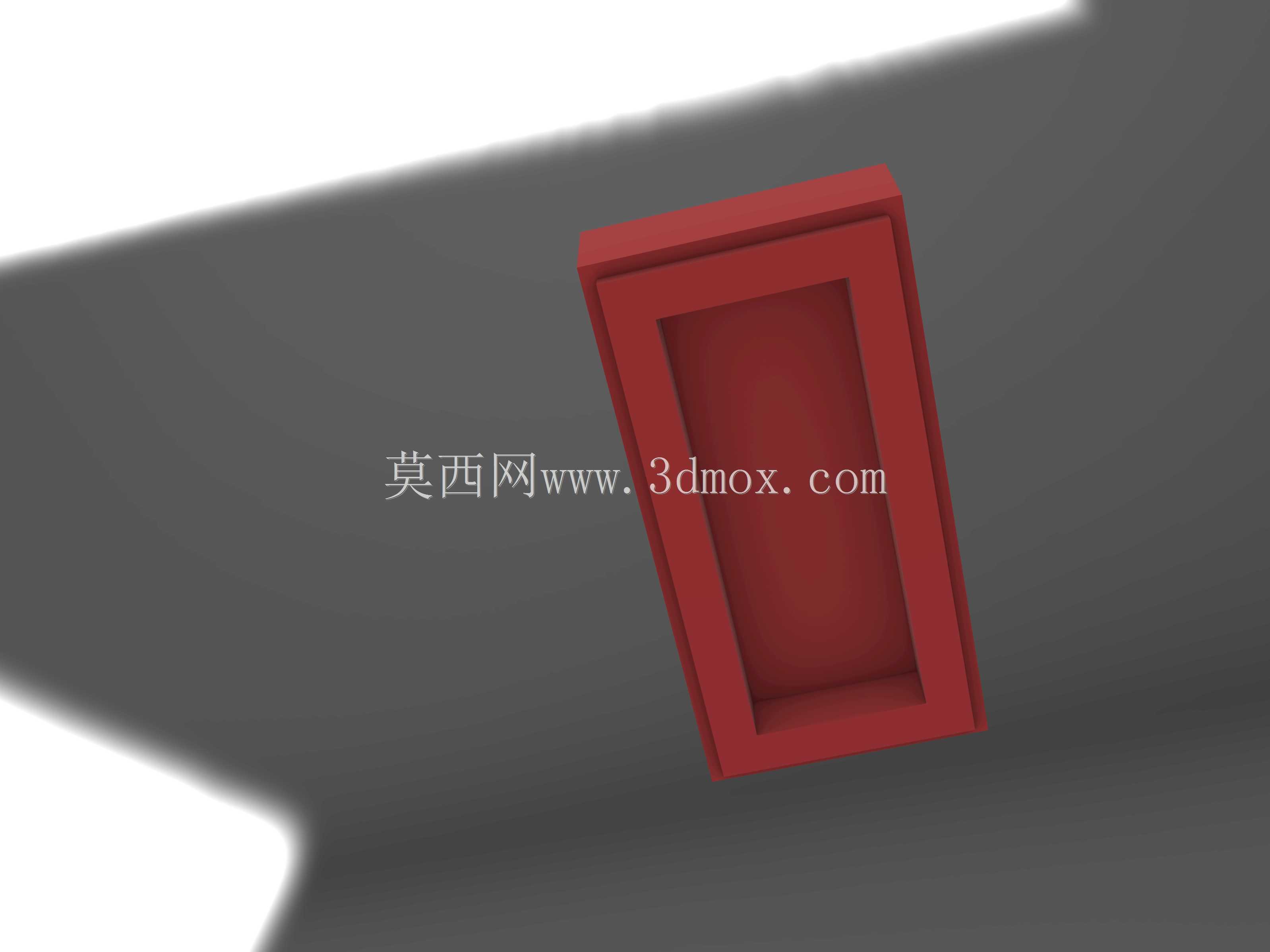

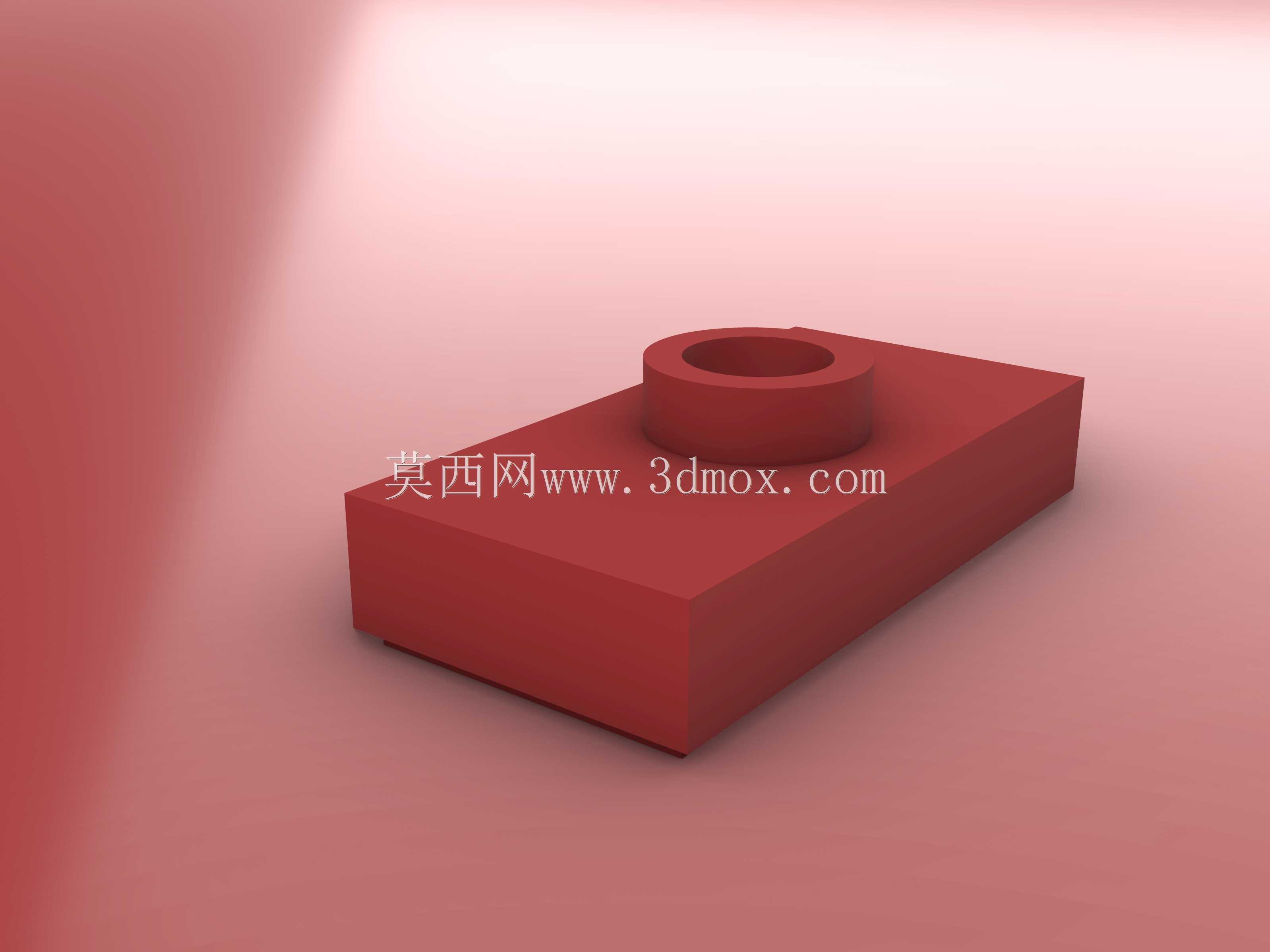

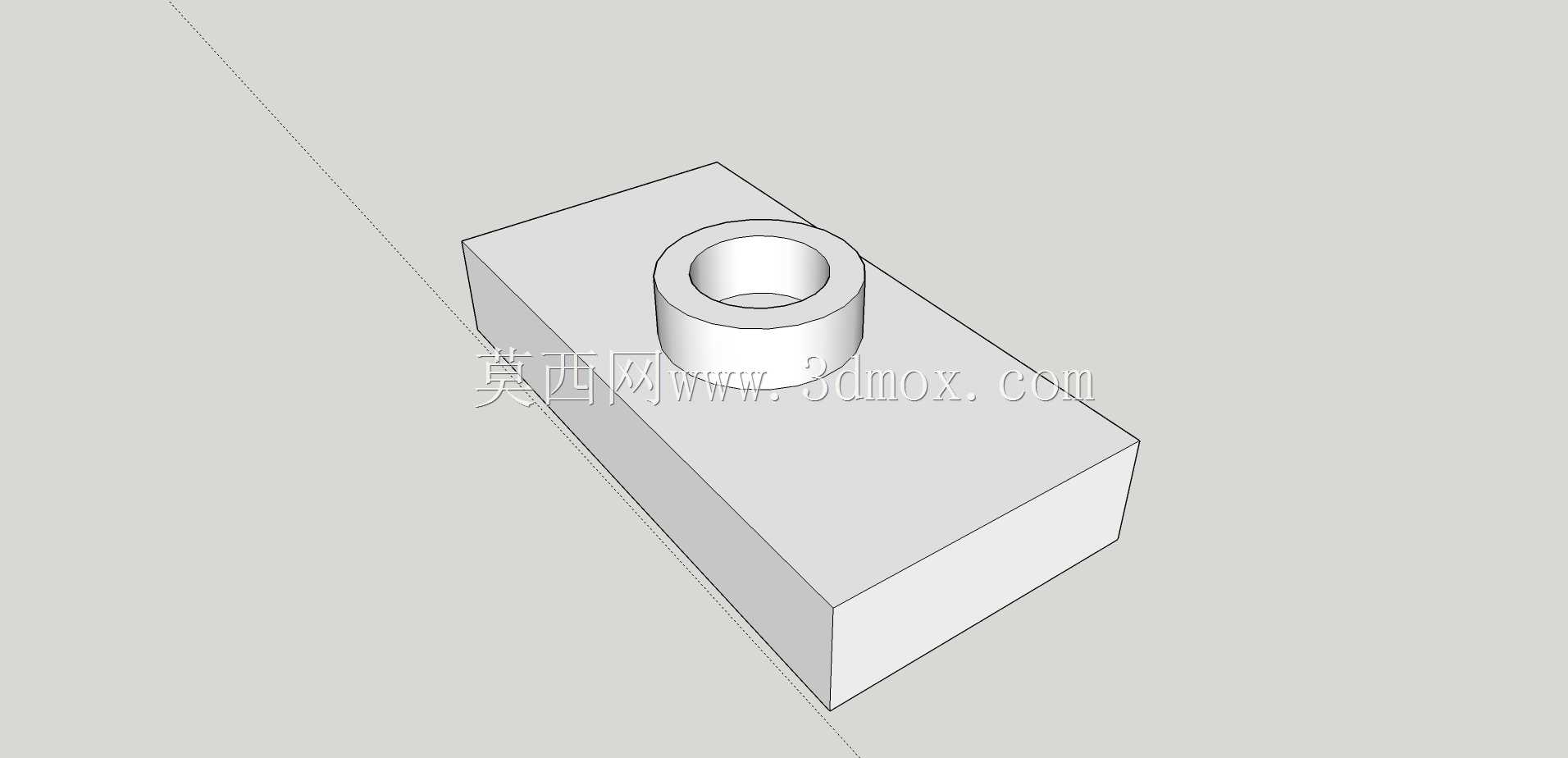

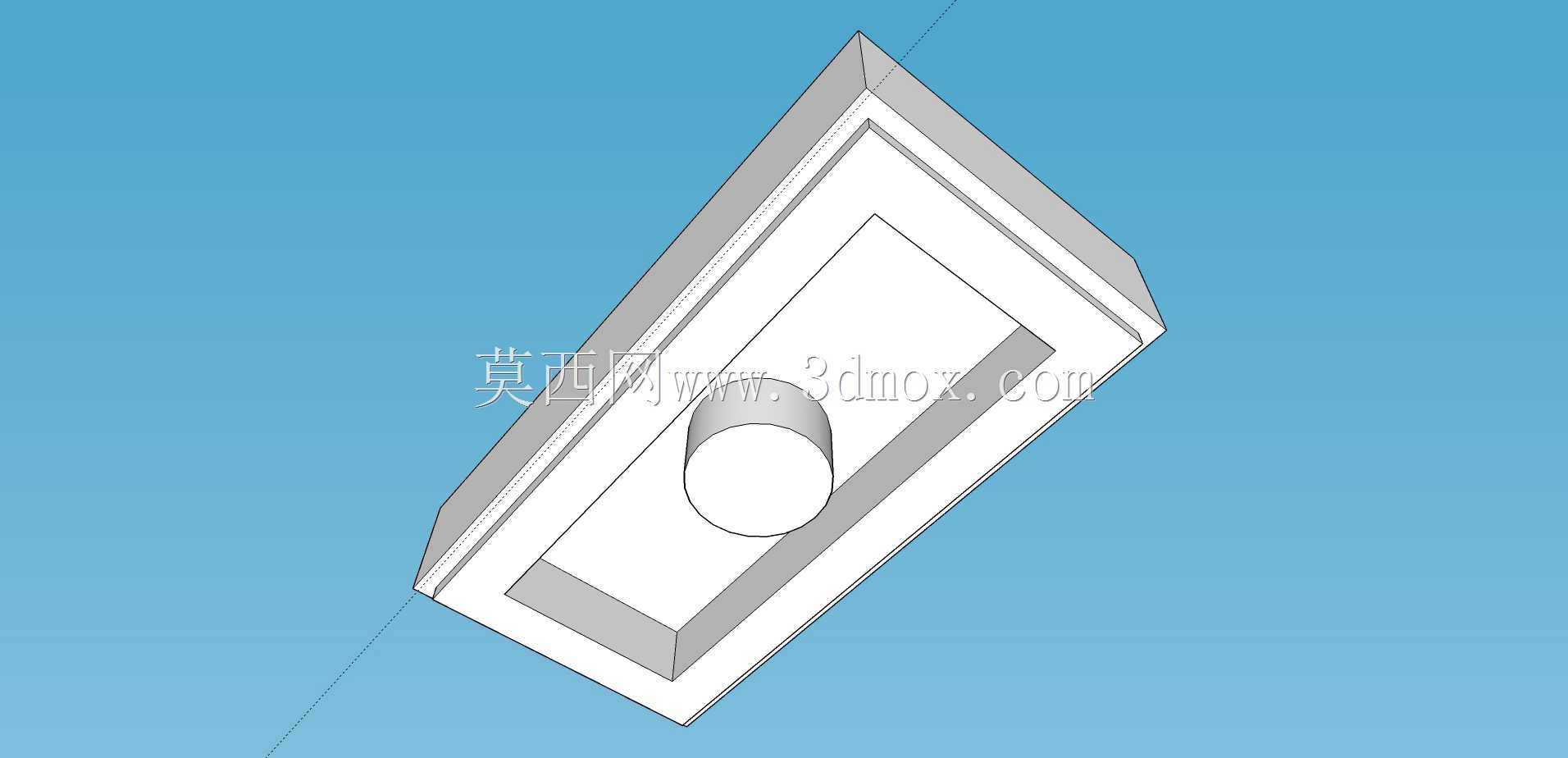

　　板体的厚度要符合常规薄板的拼接高度，保证和同系列其他规格积木板拼接的时候，上下层的高度差一致，不会出现拼接错位、高低不平的情况。板体上方的旋钮结构，是整个零件的核心功能特征，这个旋钮的直径、突出板体的高度都要做公差匹配，旋钮根部要做微小的圆角过渡，避免实际注塑生产的时候出现应力集中导致的断裂，同时旋钮的外圆柱面要做微小的脱模斜度，保证注塑件能顺利出模，不会出现卡模、表面拉伤的问题。板体底部的拼接卡槽结构，是和下层积木凸点配合的核心部分，卡槽的内径要比标准凸点的外径小0.1-0.2mm，依靠塑料件本身的弹性变形实现过盈卡接，保证拼接之后有足够的连接力，不会轻微晃动就散架，同时卡槽的深度要和凸点的突出高度匹配，

　　保证拼接之后板体和下层零件完全贴合，没有虚位间隙。很多新手建模的时候容易忽略板体边缘的倒角细节，实际量产的积木零件，所有外露的锐边都要做0.2mm左右的微小圆角，一方面是避免使用的时候划伤手，另一方面也能减少拼装的时候边缘的磕碰掉漆、飞边问题。从安装边界来说，这个零件作为基础拼接单元，它的占用空间就是标准1X2积木的平面尺寸，上方旋钮突出的高度不会超过单个普通积木块的半高，所以在做多层堆叠搭建的时候，不会因为这个旋钮的存在导致上层结构出现高度干涉，哪怕是在紧凑的MOC搭建场景里，也能灵活布置，不会占用多余的设计空间。在做通讯类小型教具的结构搭建时，这类带旋钮的积木板常用来做线路的快速跳线定位，旋钮可以用来卡接细导线、

　　固定小型的电子元件引脚，不需要额外的绑带或者胶接，拆装调整都很方便，这也是它被叫做跳线砖的核心原因。建模的时候还要注意材料收缩率的预留，如果是用ABS材料做注塑生产，整体尺寸要按照ABS的成型收缩率放缩放比例，保证成型之后的零件尺寸刚好在拼接公差范围内，不会出现尺寸偏大插不进去、尺寸偏小拼接松动的问题。板体的壁厚要保持均匀，整体壁厚控制在1.5mm左右，旋钮部分的壁厚也要和主体壁厚保持一致，避免注塑的时候出现缩痕、气泡等成型缺陷，底部卡槽的加强筋厚度不能超过主体壁厚的0.6倍，防止筋位对应的外表面出现缩印，影响零件的外观质感。实际做结构验证的时候，这个零件的拼接插拔力要控制在合适的范围，既要保证儿童也能轻松插拔拼装，又要保证拼装完成之后整体结构有足够的强度，拿取移动的时候不会散架，所以卡槽内部的卡接凸棱的高度、角度都要反复调整，不能太陡导致插拔力过大，也不能太平导致卡接力不足。和同系列的2X2带旋钮积木板、圆形带旋钮瓷砖相比，1X2的规格占用空间更小，在搭建狭长结构、需要局部单点固定的场景里适配性更强，比如搭建小型建筑的墙面装饰点、机械臂模型的关节定位点、小型电子装置的固定座的时候，用这个规格的零件不会占用多余的拼接位置，能让整体结构更紧凑。
