2X2规格红色标准拼接积木块结构设计

　　日常接触到的拼插类积木体系里，2X2规格的基础块是整套搭建系统里复用率最高的单元件，不管是做小型摆件的主体承重，还是大型搭建作品的局部填充，这类基础块的公差控制直接决定了整套积木的拼接手感与结构稳定性。从实际应用场景来看，这类积木块除了面向普通玩具消费市场，在工业领域也常被用作工装治具的快速搭建单元、教学场景下的机械结构演示载体，甚至部分非标自动化设备的临时定位挡块也会采用这类标准积木块做快速适配，省去单独加工小尺寸定位件的周期。

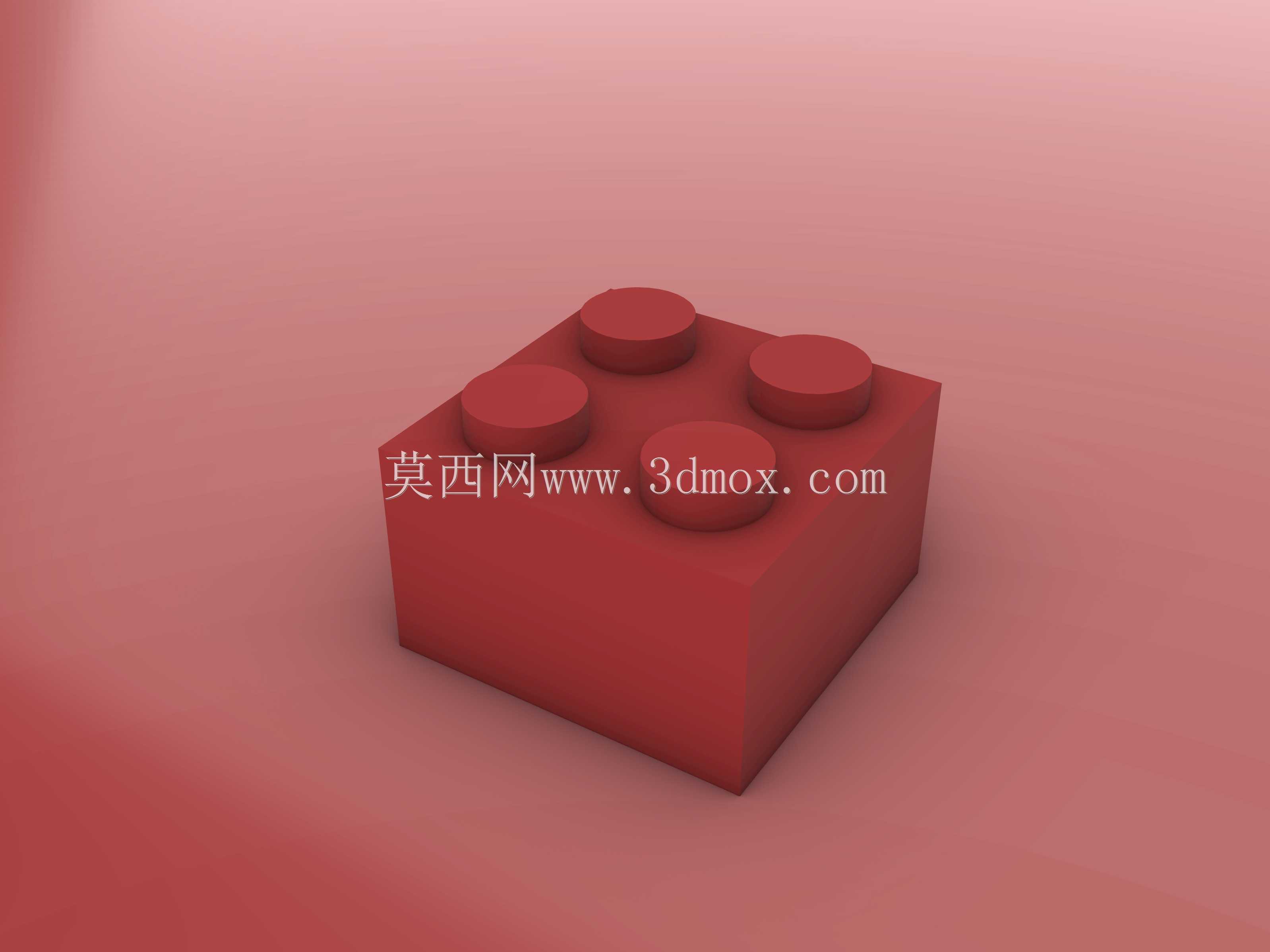

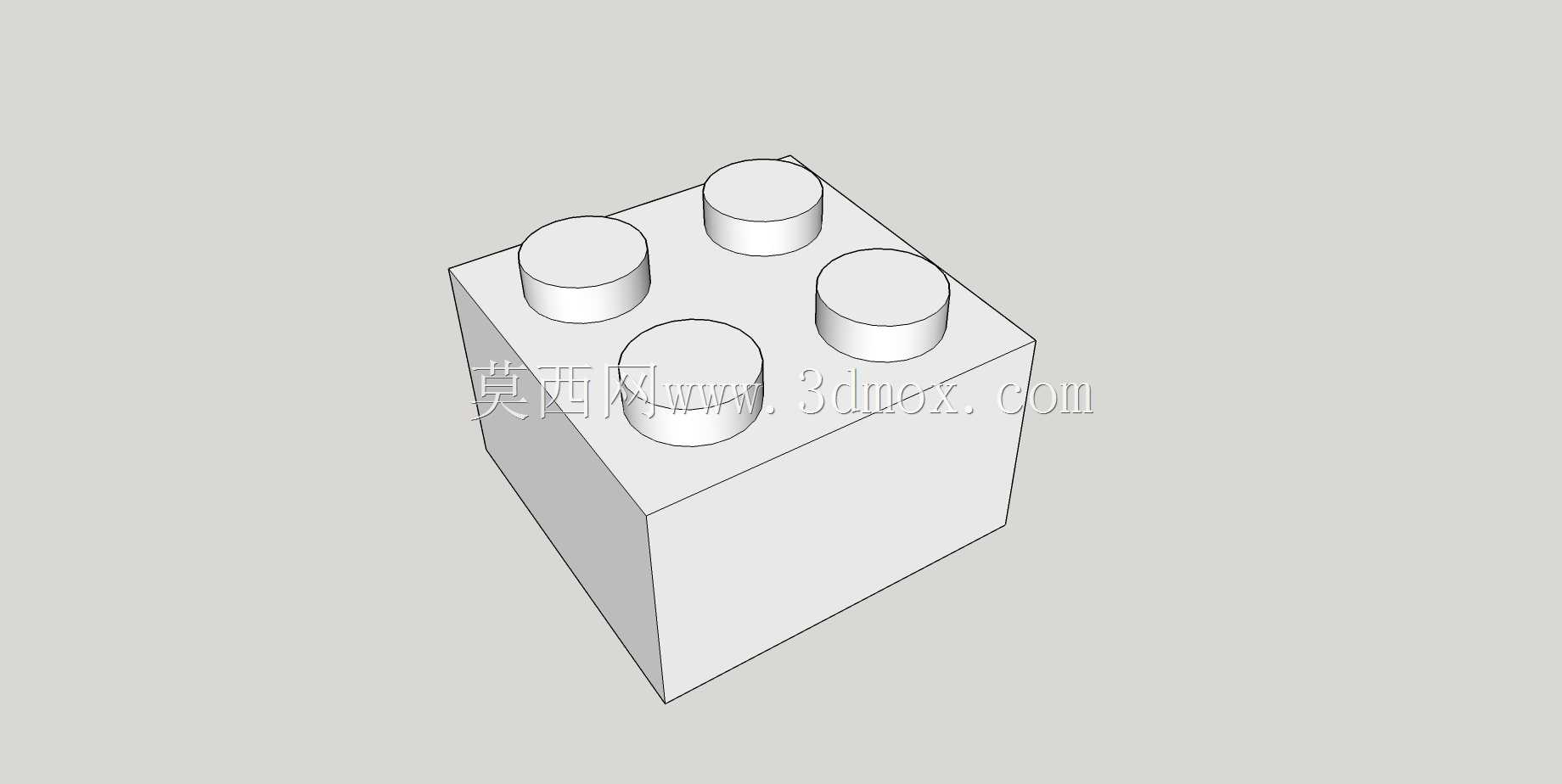

　　从功能特性上看，这款2X2积木块采用上凸下凹的标准拼接逻辑，块体顶部设置两个圆柱形拼接凸柱，凸柱的外径与块体底部的拼接凹槽内径做过盈配合设计，配合量控制在0.1mm到0.15mm区间，既能保证拼接后不会自然松脱，又能让使用者徒手完成拆装，不会出现拼接过紧难以拆分、或者拼接过松容易散架的问题。块体本身为实心结构设计，侧壁厚度均匀控制在1.5mm，既保证了块体自身的结构强度，在承受纵向10kg以内的压力时不会出现侧壁开裂或者形变，又不会因为壁厚过大导致整体重量超标，影响大型搭建作品的整体承重负载。

　　设计思路上，这款积木块没有沿用传统30031款白色积木的加强筋布局，而是将块体内部的支撑结构做了一体化优化，取消了多余的内凹加强槽，让块体的注塑成型流程更简化，减少注塑过程中出现的缩痕、缺料等不良问题。块体的所有棱边都做了R0.3mm的圆角处理，既避免了尖锐棱边划伤使用者，也能在拼接过程中起到导向作用，让凸柱与凹槽的对接更顺畅，不需要完全精准对位就能顺利完成拼接。

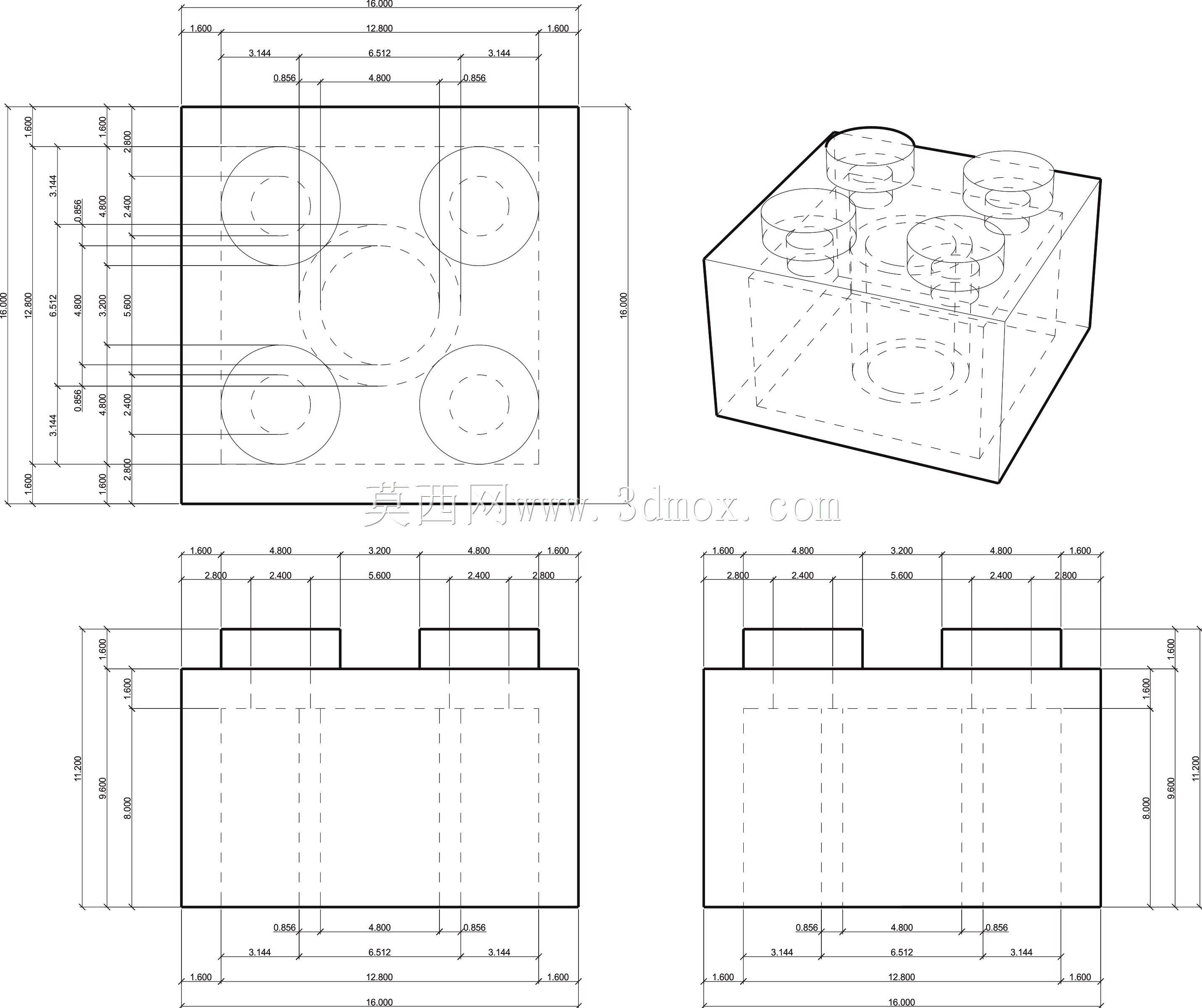

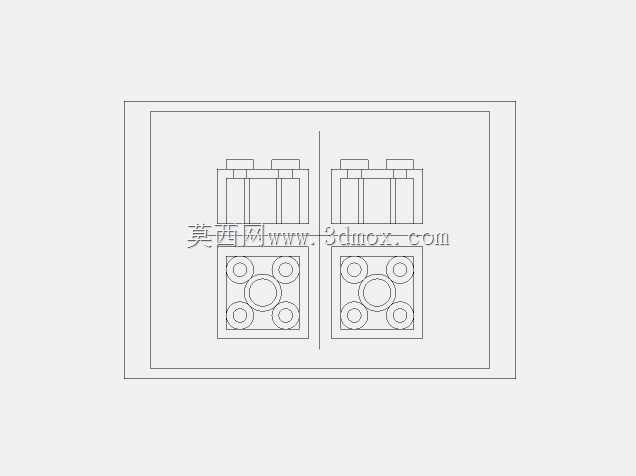

　　从外形尺寸与安装边界来看，这款积木块的主体长宽尺寸严格遵循标准积木的模数体系，单格积木的长宽基准为8mm，2X2规格的块体主体长宽尺寸为16mm*16mm，块体总高度为9.6mm，其中顶部凸柱的突出高度为1.8mm，凸柱直径为4.8mm，底部凹槽的深度为7.8mm，相邻两个凸柱的中心距严格控制为8mm，保证和同体系内所有标准积木块的拼接兼容性。安装使用时，单块积木的占用边界需要在长宽方向各预留0.2mm的装配间隙，避免相邻块体因为尺寸公差出现拼接干涉，纵向拼接时，上下两块积木的叠合总高度为17.4mm，不会出现因为凸柱插入深度不足导致的上下块体错位问题。

　　在实际建模过程中，需要重点关注凸柱与凹槽的同轴度公差，所有凸柱的位置度公差需要控制在0.05mm以内，否则会出现同规格块体之间无法互拼的问题；块体的脱模斜度控制在1.5度，既方便注塑生产时的脱模作业，又不会因为斜度过大导致上下拼接时出现配合间隙过大的问题。另外块体的底部边缘做了0.2mm的倒角处理，在插入下方积木的凹槽时可以起到导向作用，即使存在轻微的位置偏差，也能顺着倒角滑入配合位置，降低拼接对位的难度。这类基础积木块的设计看似简单，实则每一处尺寸细节都直接影响实际使用体验，尤其是在批量生产的场景下，公差的累积误差很容易导致拼接手感的差异，所以在建模阶段就需要把各个配合面的尺寸公差、形位公差都考虑到位，从设计源头减少后续生产、装配环节出现的问题。
