1X2规格乐高式拼接积木块结构

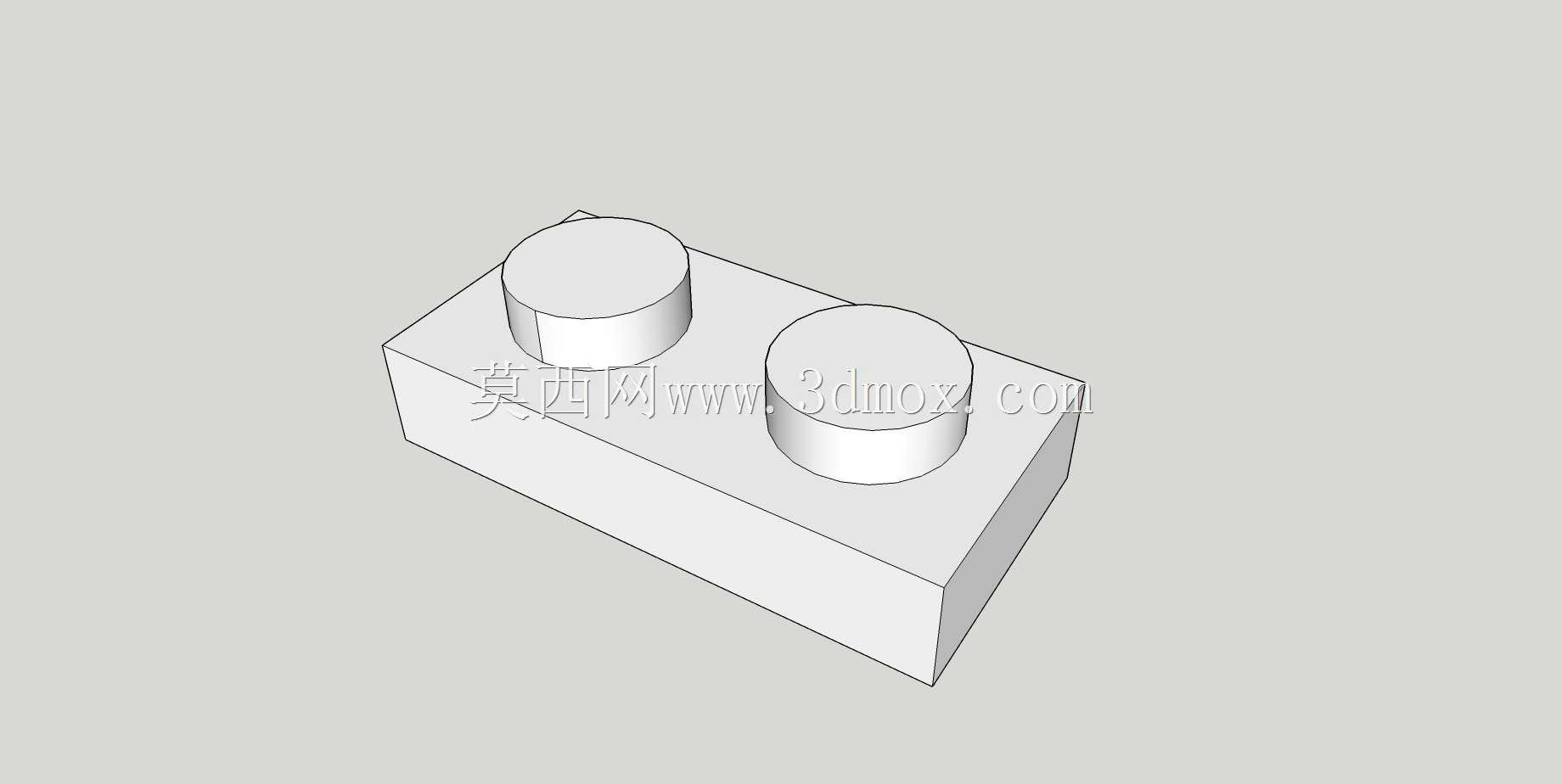

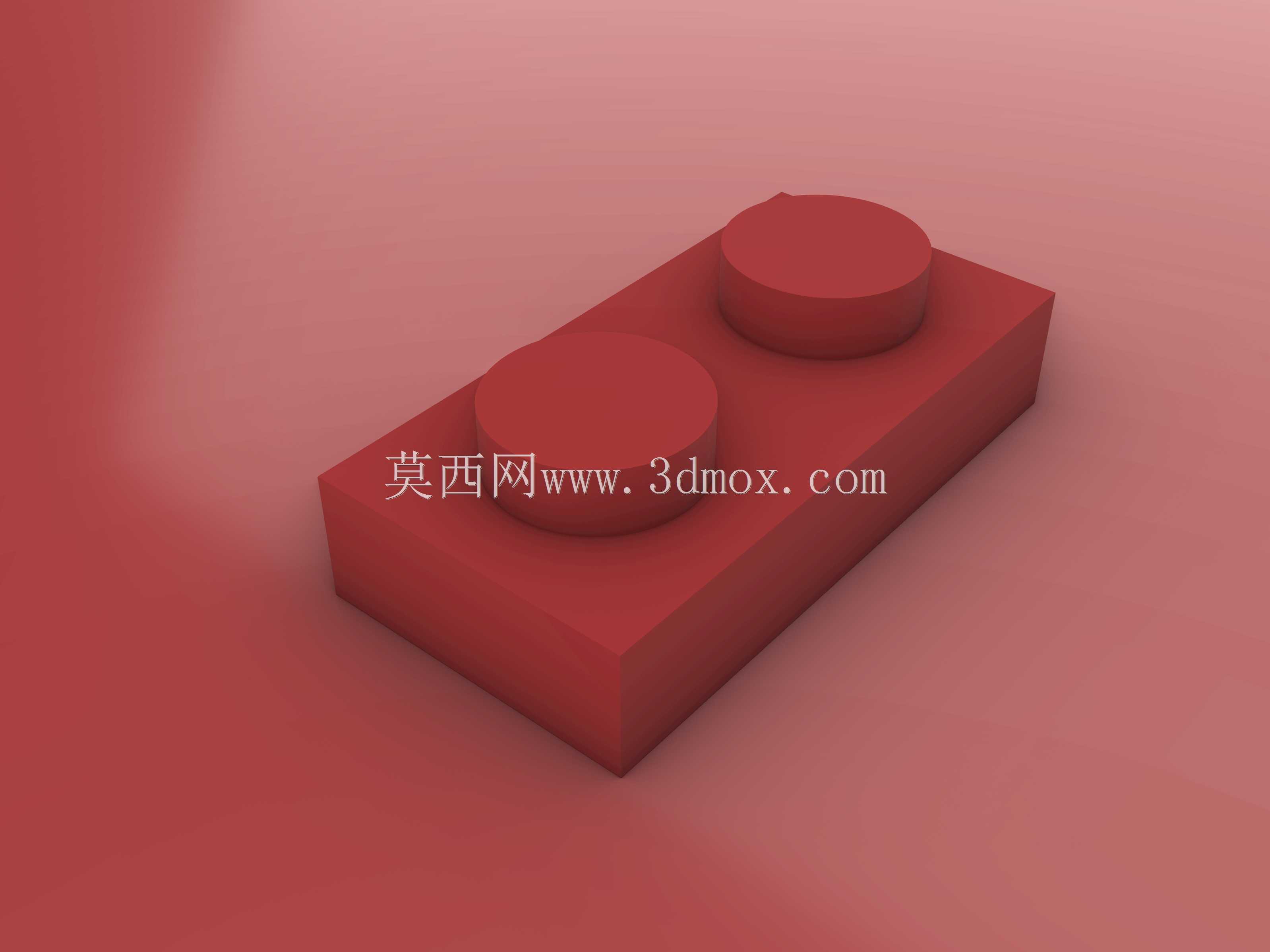

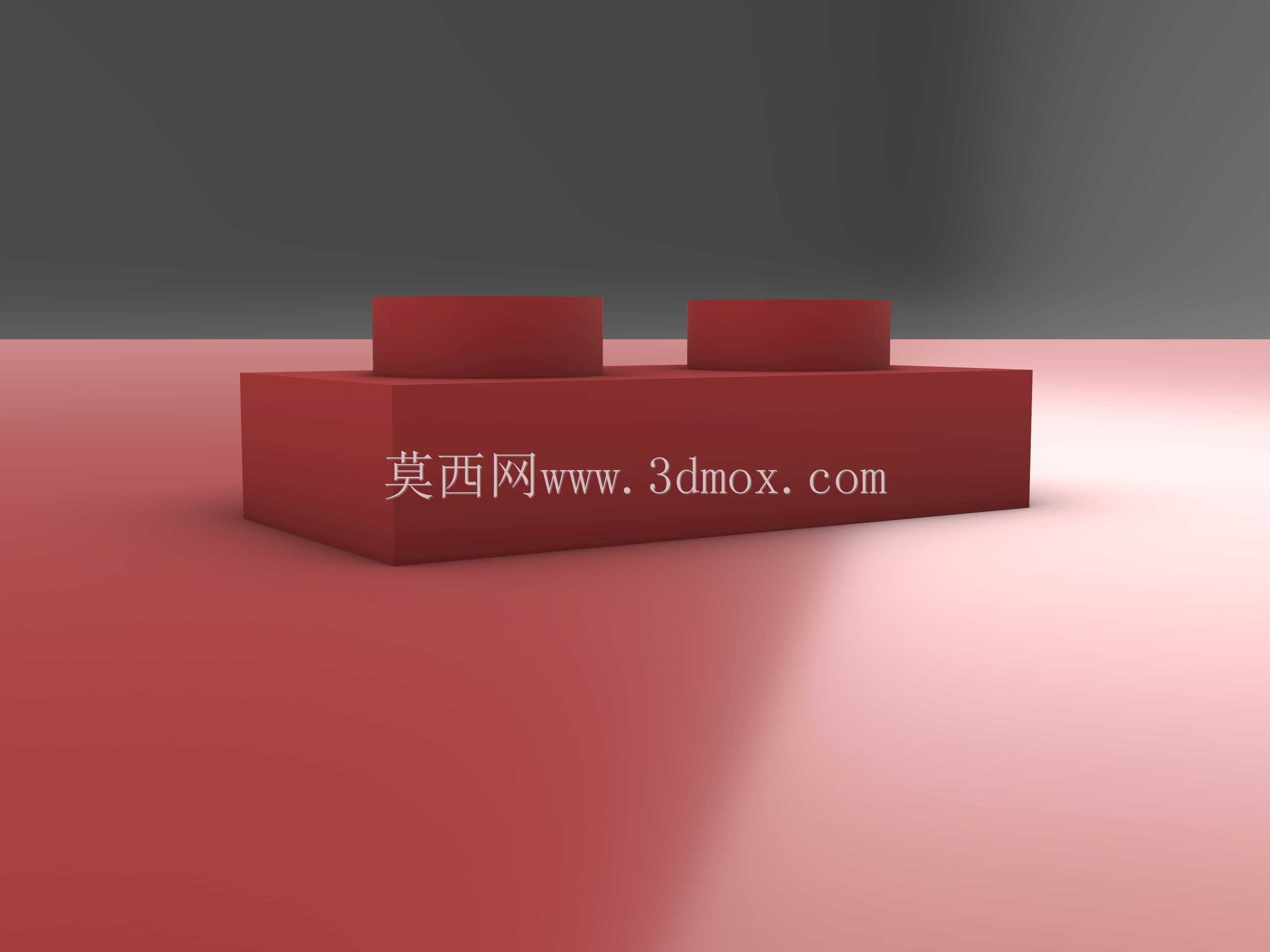

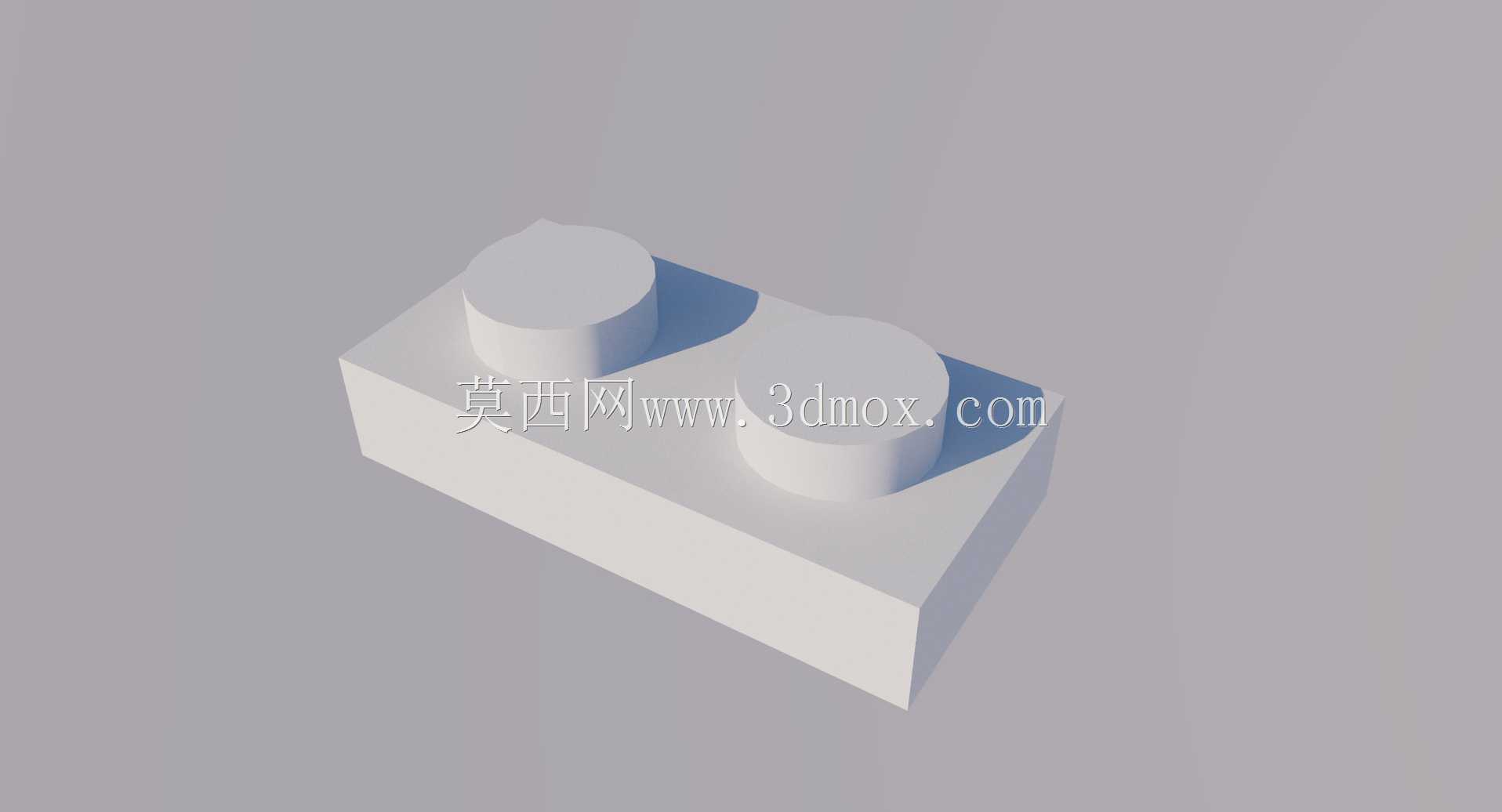

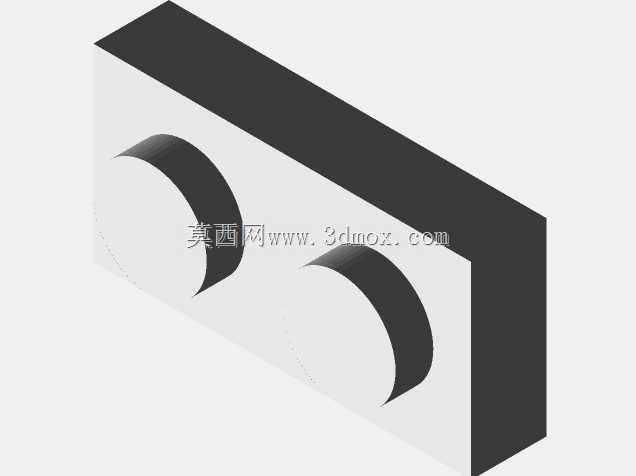

　　日常做非标工装的快速验证阶段，很多工程师都会用标准拼插积木块做结构原理样件的快速搭建，不用开模、不用机加工，拼插完成就能直接验证机构的运动干涉、安装位匹配度，比纯软件仿真的直观度高很多，尤其是做小型桌面级设备的布局验证时，这类标准规格的积木块能把前期方案迭代的时间压缩七成以上。这款1X2规格的积木块，是拼插结构体系里最基础的长条形基础单元，和常规1单位宽度的单凸点积木块不同，它的顶面设置两个等距分布的圆柱形拼接凸点，凸点的直径、高度、中心距完全匹配通用拼插积木的接口公差，凸点侧面做了0.1度的微小拔模斜度，既能保证拼接时的顺畅度，又能在插合后依靠塑料件的微小弹性形变提供足够的抱紧力，不会出现拼接后松脱垮塌的问题。

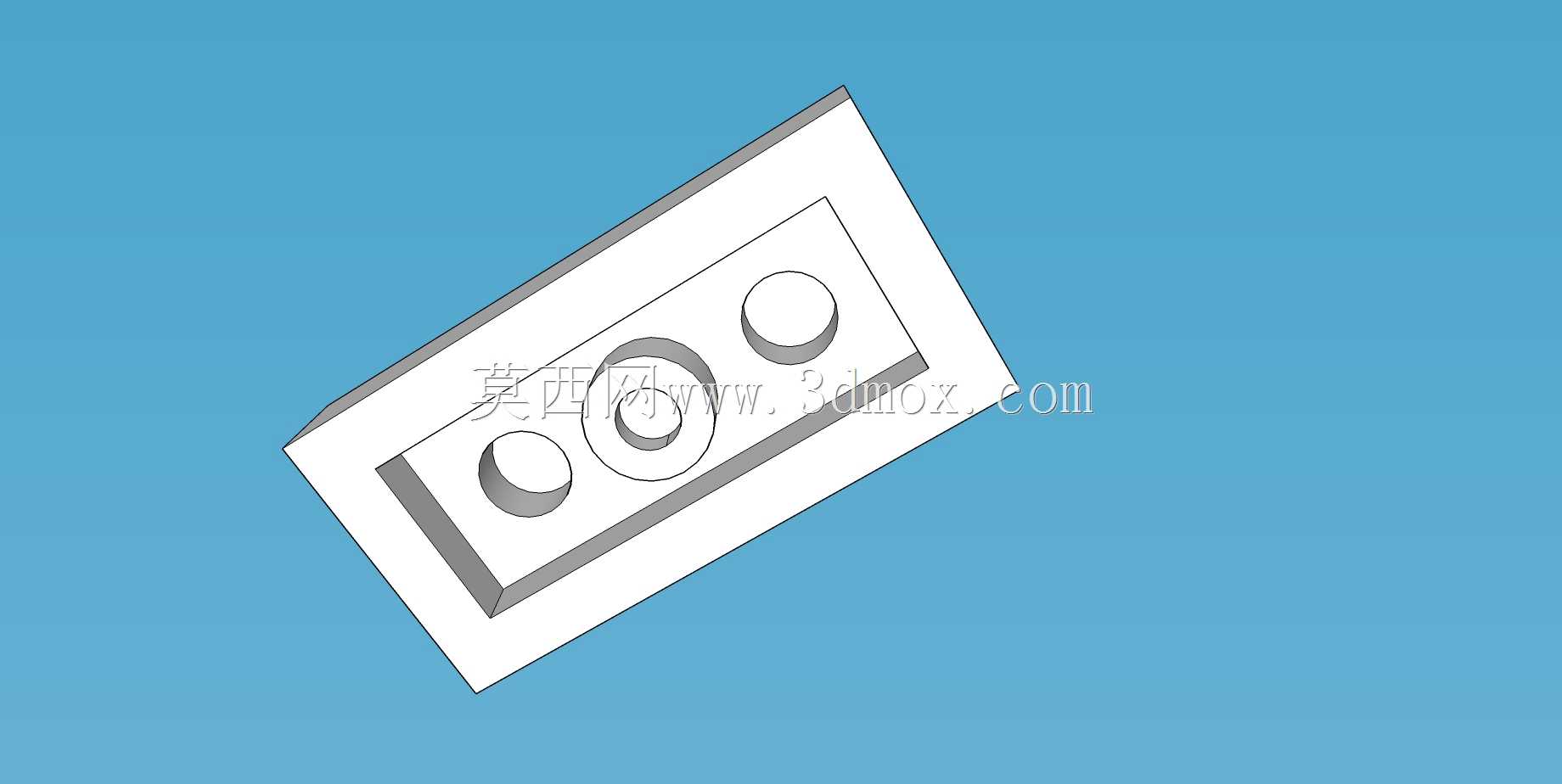

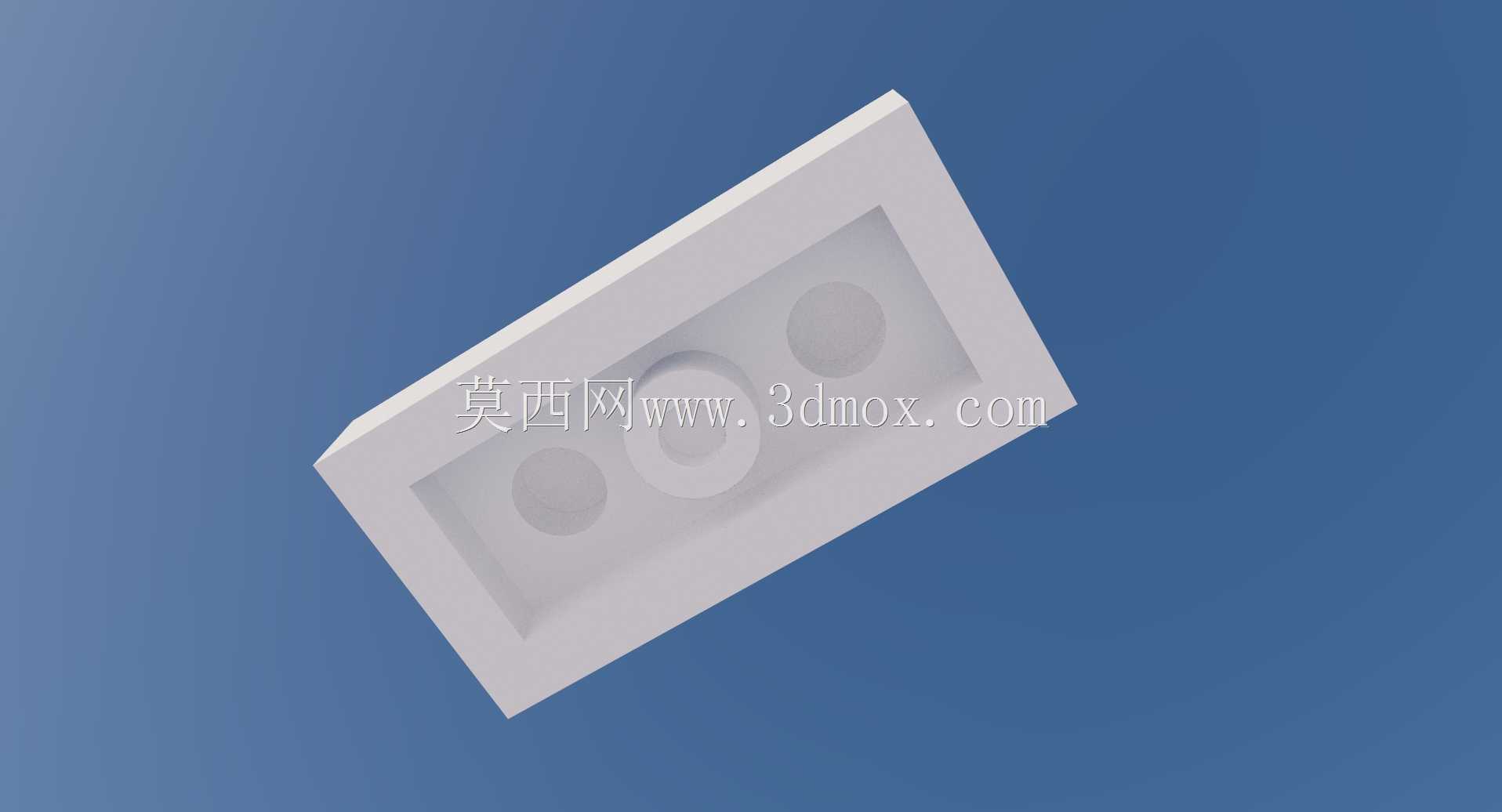

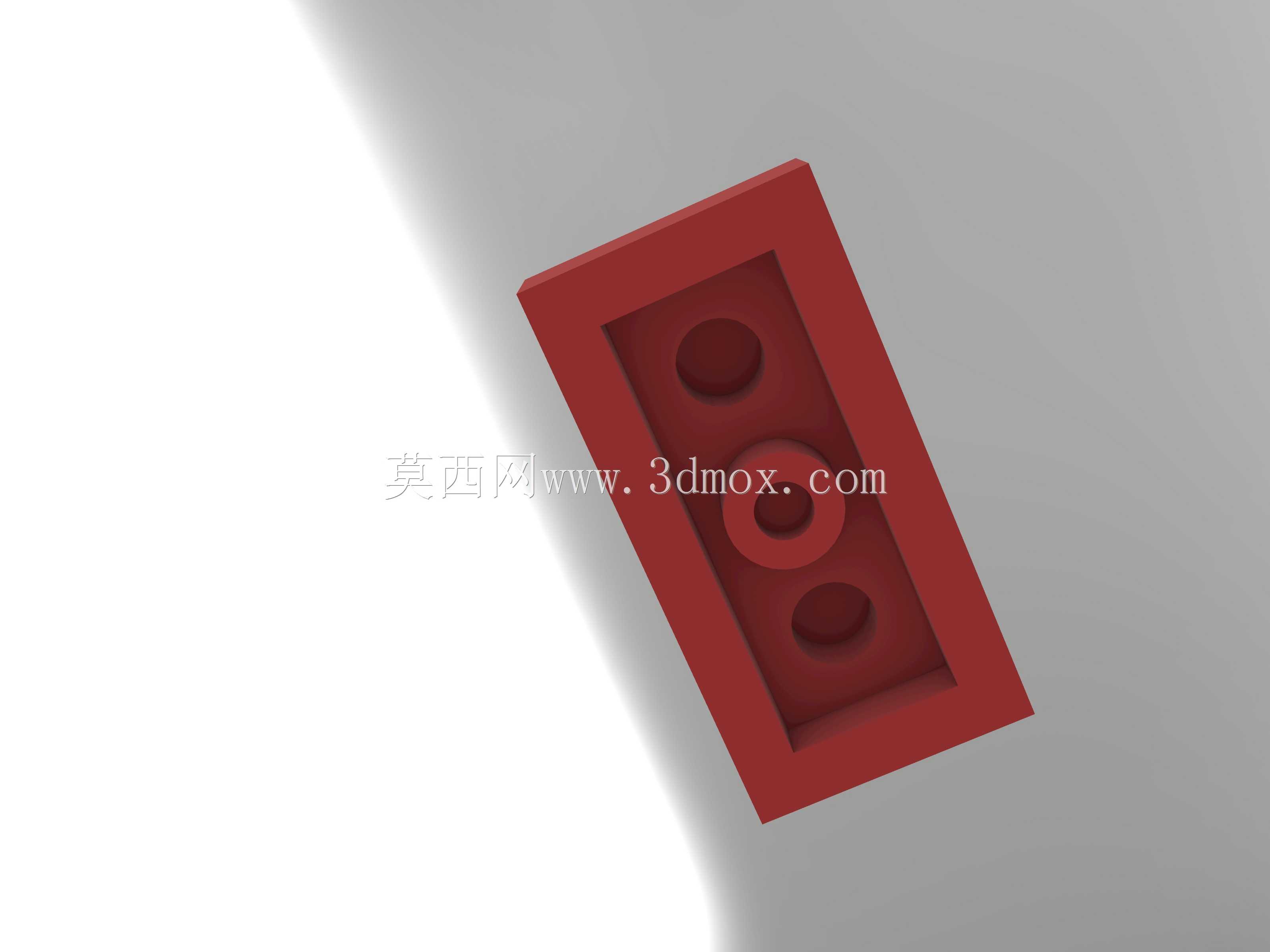

　　积木块的主体是长方体结构，底面设置和顶面凸点位置完全对应的凹腔，凹腔的内壁尺寸和凸点的外形尺寸做了间隙配合设计，单边间隙控制在0.05毫米，这个公差值是经过多轮实际拼插测试确定的，间隙太小会导致拼接阻力过大，多次插拔后凸点磨损加快，间隙太大则会出现拼接后晃动，搭建的结构整体刚性不足。从实际使用的场景来看，这类基础积木块的使用频率是所有拼插零件里最高的，不管是搭建设备的底座框架、支撑立柱，还是做连杆结构的连接段，都能用到，尤其是做小型输送线的模拟样件时，用多个1X2积木块拼接成导轨的基体，再搭配带轮类积木零件就能快速搭出输送原理模型，验证物料输送的路径是否存在拐点干涉。设计这类基础积木块的时候，首先要保证的就是接口的通用性，

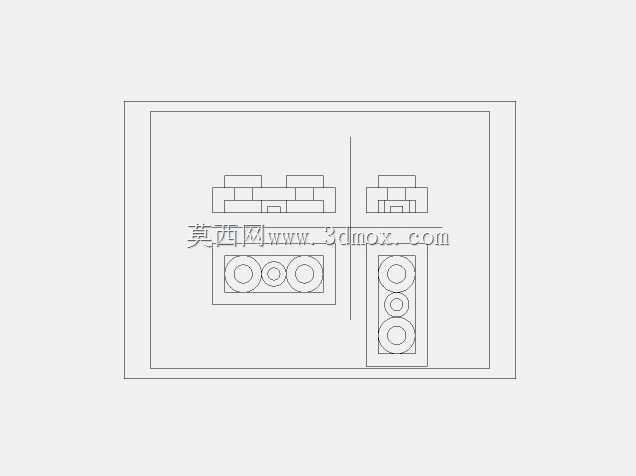

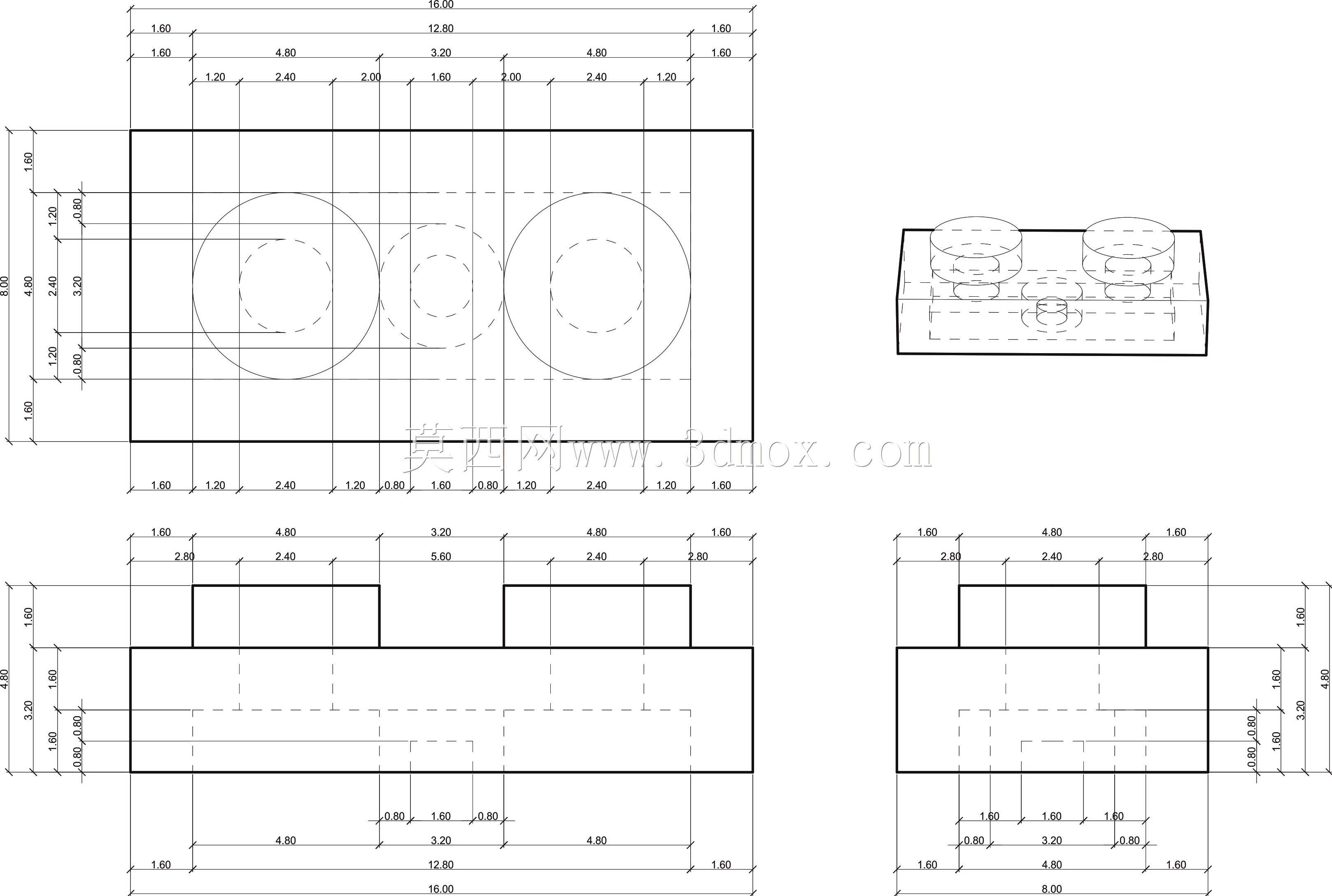

　　所有拼接特征的尺寸必须和现有通用拼插体系完全兼容，不能出现自家零件只能和自家匹配的问题，不然就失去了基础零件的通用价值。外形尺寸上，这款积木块的长度为2个标准拼插单位，宽度为1个标准拼插单位，整体高度和同体系的基础砖类零件保持一致，安装边界没有额外的突出特征，不管是横向拼接成平面，还是纵向叠高成立柱，相邻零件之间都能完全贴合，不会出现缝隙不均的问题。很多人做积木类结构建模的时候容易忽略拔模斜度的设置，直接做成直壁结构，实际3D打印或者注塑生产的时候，就会出现脱模困难，或者拼接时卡滞的问题，这款模型在所有拼接配合面都设置了合理的拔模角度，非配合面的棱角处做了微小的圆角处理，既不会影响拼接精度，又能避免尖锐棱角带来的使用安全问题。

　　在做教学演示类的机械结构模型时，这类基础积木块还能作为配重块、定位块使用，比如搭建曲柄滑块机构的演示模型时，在滑块位置叠放几块1X2积木块，就能模拟滑块的负载重量，直观展示不同负载下机构的运动状态，比单纯的软件动画演示更有实感。另外，这类基础积木块的壁厚设计也经过了实际验证，主体壁厚保持均匀，不会出现壁厚突变导致的注塑缩痕问题，不管是用PLA材料做3D打印验证，还是开模做批量注塑生产，都能保证零件的成型质量，不会出现变形、缺料的问题。很多刚接触三维建模的新人，在做这类基础零件的时候，容易把凸点的位置度公差设置得太松，导致拼接的时候凸点和凹腔对不齐，实际上这类拼插零件的凸点位置度公差要控制在0.02毫米以内，才能保证多个零件拼接后的整体平整度，不会出现拼接后整体翘曲的问题。从结构强度的角度来说，这款积木块的内部凹腔设置了十字形的加强筋，既不会增加过多的材料重量，又能提升零件的整体抗弯折强度，哪怕是作为支撑立柱承受多层积木的重量，也不会出现中部弯折变形的问题。在做自动化设备的物料分拣模拟时，用这类1X2积木块模拟标准尺寸的待分拣物料，能快速验证分拣机构的推料行程、传感器安装位置是否合理，因为它的外形尺寸规整，定位基准统一，比用不规则形状的模拟件得到的测试数据更准确。
