台式双头电加热烹饪炉具结构设计

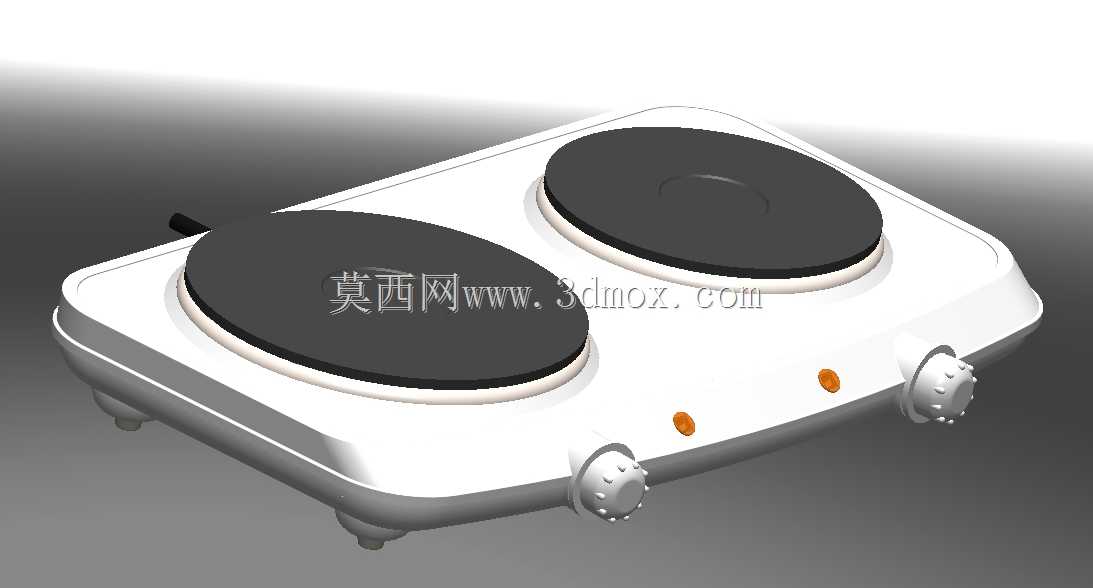

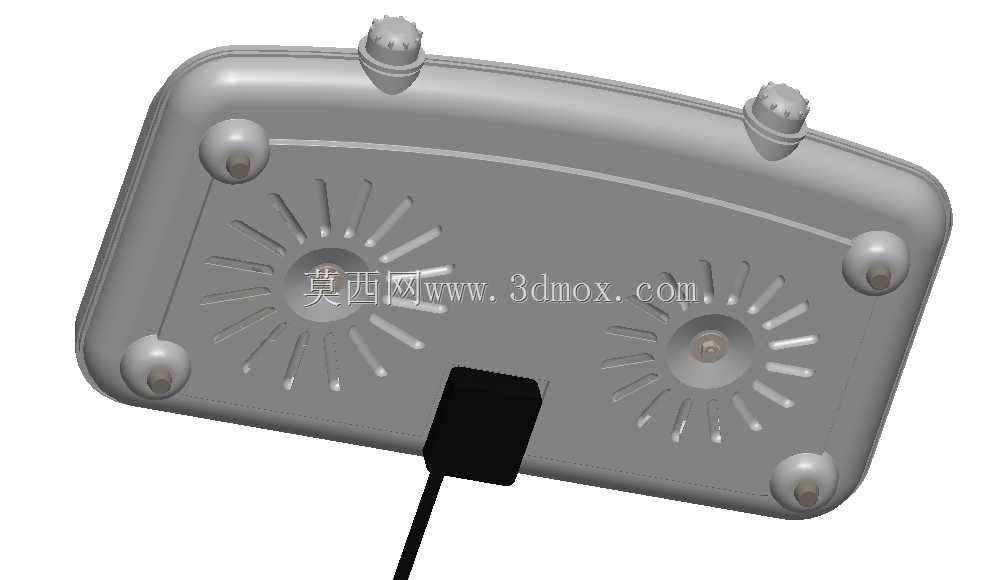

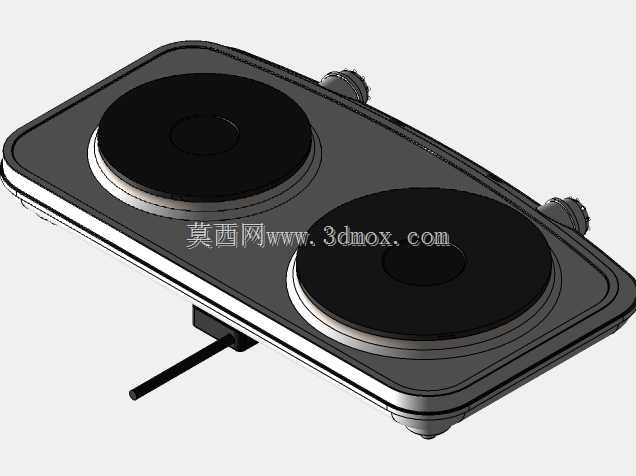

　　这款台式双头电热烹饪设备，主要面向小型餐饮门店、出租屋、临时办公就餐区等场景使用，区别于嵌入式灶具，无需提前预留台面开孔，可直接放置在平整操作台面上使用，搬迁挪动时无需额外拆装作业，适配临时搭建的烹饪点位需求。设备采用双加热区并排布局，两个加热盘直径一致，可同时承载两个标准尺寸的烹饪锅具，满足单份餐食同时烹制主食与菜品的使用需求，相比单头炉具能压缩近一半的备餐时长，适配小体量烹饪场景的效率要求。从结构设计来看，整机采用圆角矩形壳体结构，壳体边缘做圆弧过渡处理，既可以避免日常挪动、使用过程中尖锐边角磕碰造成的人员损伤，也能减少边角位置的应力集中，提升壳体冲压成型的良品率。底部设置四个均匀分布的支撑脚，将整机壳体抬离台面3-5mm距离，

　　一方面可以避免加热过程中壳体底部热量直接传导至操作台面对台面材质造成烫损，另一方面可以在壳体与台面之间形成空气流通层，辅助设备内部元器件散热，降低长时间高温工作带来的元器件老化风险。加热盘采用内嵌式安装结构，盘面略高于壳体上表面1-2mm，加热盘与壳体衔接位置设置耐高温密封胶圈，可阻挡烹饪过程中溢出的汤汁、残渣流入设备内部，降低电路短路、元器件腐蚀的故障概率，日常清洁时只需擦拭壳体上表面即可，无需拆解设备清理内部积污。设备控制部件采用前置布局，两个调节旋钮分别对应左右两个加热盘，旋钮设置多档位功率调节区间，可根据不同烹饪需求切换加热功率，从低温保温到高温爆炒均可覆盖，旋钮旁设置对应档位的状态指示灯，工作状态下指示灯点亮，

　　操作人员可直观判断对应加热区的工作状态，避免误触未断电的加热区造成烫伤。壳体侧面设置隐藏式散热格栅，格栅开孔方向朝下倾斜，既可以保证设备内部空气流通带走热量，又能避免烹饪过程中泼溅的液体从格栅位置流入设备内部。从安装边界来看，整机宽度控制在400mm以内，深度控制在250mm以内，整体高度不超过80mm，占用台面空间较小，常规宽度的厨房操作台、临时置物架均可放置，无需额外改造安装空间。设备供电采用常规民用交流供电接口，无需特殊工业供电线路，普通墙面插座即可满足供电需求，适配绝大多数民用、商用小型场景的供电条件。在建模过程中，所有配合位置均按照实际装配公差设置间隙，旋钮与壳体的转动配合间隙控制在0.2-0.3mm，

　　既保证旋钮转动顺畅无卡滞，又不会出现间隙过大晃动的问题；加热盘与壳体的安装配合面设置0.5mm的密封胶圈压缩余量，保证胶圈安装后可完全填充衔接缝隙，达到预期的密封防护效果。壳体采用薄钢板冲压成型设计，建模时充分考虑冲压工艺的拔模角度，所有垂直面均设置1-2度的拔模斜度，避免冲压脱模时出现卡模、壳体表面拉伤的问题，支撑脚采用防滑橡胶材质，与壳体底部采用卡扣式连接，装配时无需额外螺丝固定，可提升整机组装的作业效率。设备整体重心设置在整机几何中心偏下位置，放置在台面上时稳定性较好，即使单侧放置较重的锅具也不会出现侧翻风险，加热盘承重按照单盘5kg的负载设计，可满足常规炒锅、汤锅的承重使用需求，不会出现盘面变形、壳体塌陷的问题。
