立式达里混合槽罐体结构设计

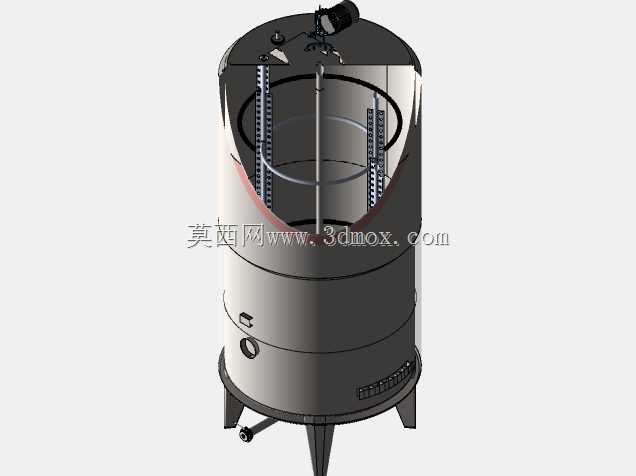

　　在食品加工、精细化工、生物发酵等涉及多相物料均质混合的生产场景中，立式混合槽是承担物料预混、均质调配、反应缓冲的核心静置与搅拌结合类设备，本次呈现的立式混合槽结构，针对中小批量连续调配工段的安装与使用需求做了针对性的结构优化。从实际落地的安装边界来看，该设备采用立式圆柱罐体搭配锥底出料的结构形式，整体支撑采用三支均布的支腿结构，支腿底部预留了地脚螺栓安装孔位，可直接适配常规车间的混凝土地面安装，安装时仅需保证罐体上法兰面的水平度偏差不超过千分之一点五，即可避免搅拌轴运行时出现偏磨问题，罐体总高度适配常规厂房的层高要求，顶部的搅拌驱动装置预留了足够的检修空间，无需额外抬高厂房吊顶即可完成日常的电机维护与密封件更换作业。

　　从功能特性层面看，该混合槽的内部设置了多层环绕式的导流与搅拌辅助结构，罐壁内侧安装的竖向挡板可打破物料随搅拌轴同步旋转的层流状态，避免轻质物料在罐体中心形成漩涡堆积，提升固液、液液两相物料的混合效率；罐体侧壁预留了多组不同高度的接口，可分别用于物料进料、温度检测、液位监测、清洗喷头安装，其中低位接口可用于排空与残液清理，锥底的出料口设置在罐体最低点位，可保证混合完成的物料无残留排空，减少批次生产之间的物料交叉污染风险。设计思路上，该结构优先考虑了生产过程中的清洗便利性与运行稳定性，罐体顶部采用快开式人孔结构，可在停产检修时快速进入罐体内部清理积料，搅拌轴的支撑采用上下双支点的结构设计，上部支撑靠近驱动电机端，

　　可承担搅拌运行时的径向跳动载荷，下部支撑设置在罐体中下部，避免长轴搅拌时出现轴端晃动，降低轴封处的泄漏概率；罐体外部的侧壁设置了爬梯与顶部护栏的安装点位，可直接配套附属结构完成现场安装，无需额外在罐体上焊接支架，减少现场施工对罐体防腐层的破坏。在实际生产应用中，该类混合槽可用于乳品生产中的配料混合、日化产品的原料均质、水处理药剂的配置溶解等场景，针对不同物料的腐蚀特性，可在建模基础上调整罐体壁厚与内衬材质，比如针对酸性物料可将罐体材质更换为316L不锈钢，针对普通水性物料可采用304不锈钢降低制造成本；搅拌桨的形式也可根据物料粘度做适配调整，低粘度物料可采用推进式桨叶搭配挡板结构，高粘度物料可更换为螺带式桨叶保证物料的上下循环混合。

　　从结构建模的细节来看，该模型完整还原了罐体的焊缝预留位置、法兰的螺栓孔分布、支腿的加强筋结构，搅拌装置的电机、减速机、联轴器、轴封结构均做了等比例还原，可直接用于设备的装配干涉检查、生产下料的尺寸参考，也可用于车间布局规划时的设备占位模拟，帮助设计人员提前预判管道连接、操作空间预留的相关问题，避免现场安装时出现管线碰撞、操作空间不足的问题。
