紧凑型RGB背光有线机械键盘结构设计

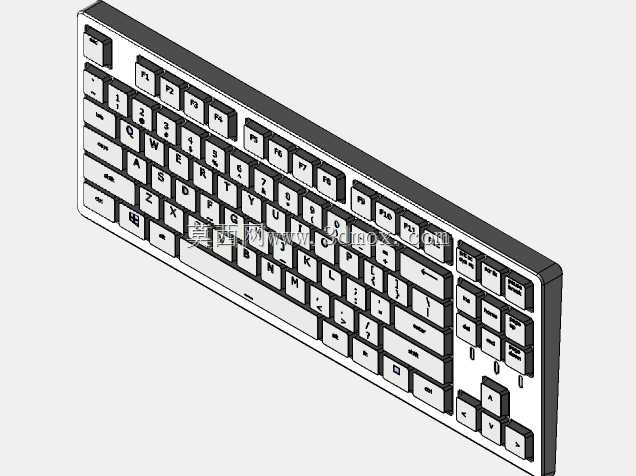

　　这款紧凑型机械键盘的三维结构设计，核心面向桌面空间有限的办公、电竞场景做适配，在保留核心输入功能的前提下压缩整体占用空间，相比常规104键全尺寸键盘，横向长度缩短近三分之一，纵向深度控制在120毫米区间，整体厚度最薄处仅22毫米，放置在桌面时不会挤占鼠标移动区域，尤其适合小尺寸桌面、便携外接使用的需求。从结构设计逻辑来看，整体采用上下壳扣合加内部定位板的三层架构，上壳边缘做了1.2毫米的圆角过渡，避免日常使用时的棱角磕碰，下壳预留了六个均匀分布的防滑脚垫安装位，脚垫高度设计为2毫米，既可以保证键盘放置时的摩擦力，避免打字过程中出现滑移，也能在键盘底部留出足够的走线空间，支持三方向出线适配不同桌面布线需求。

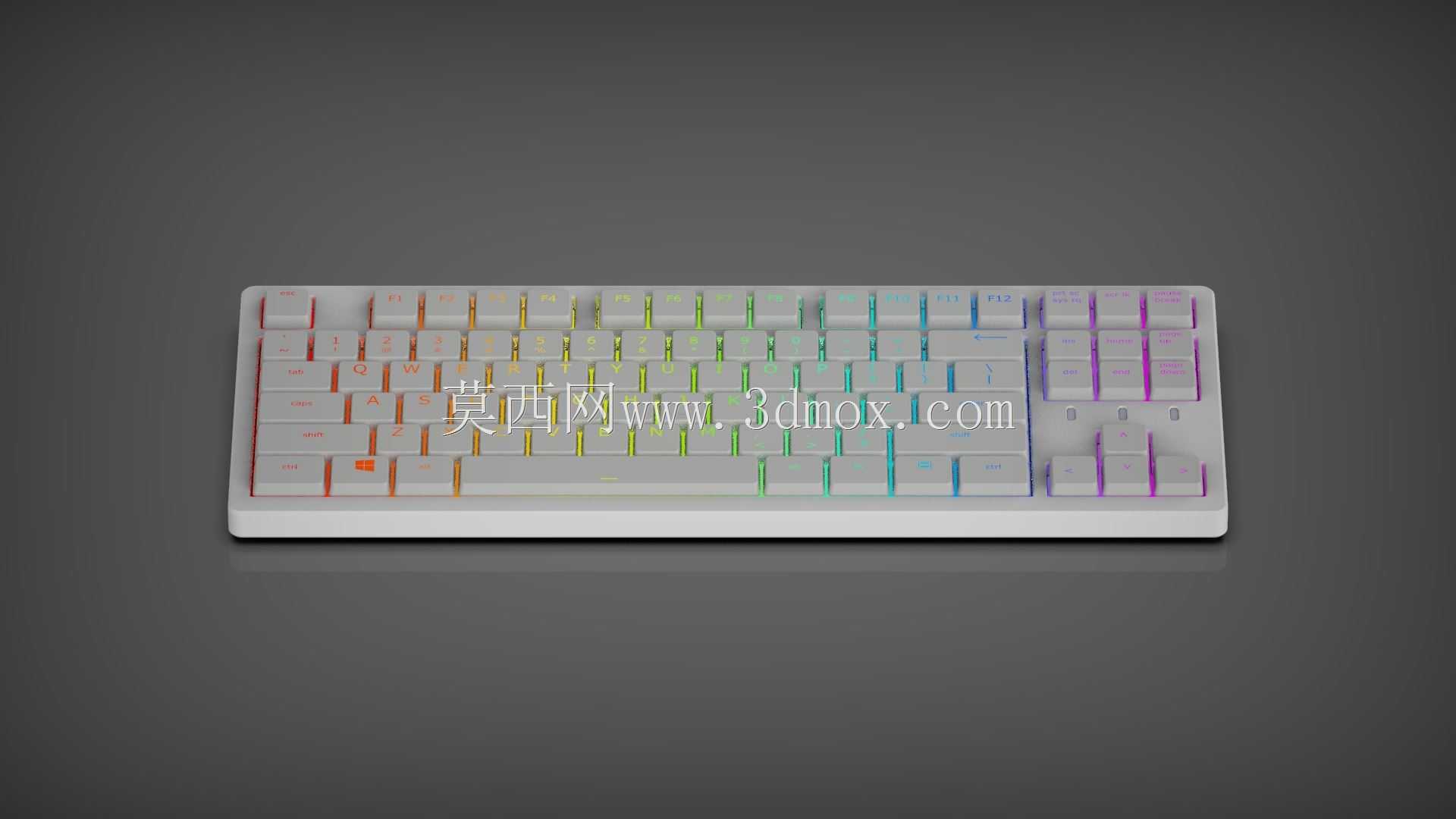

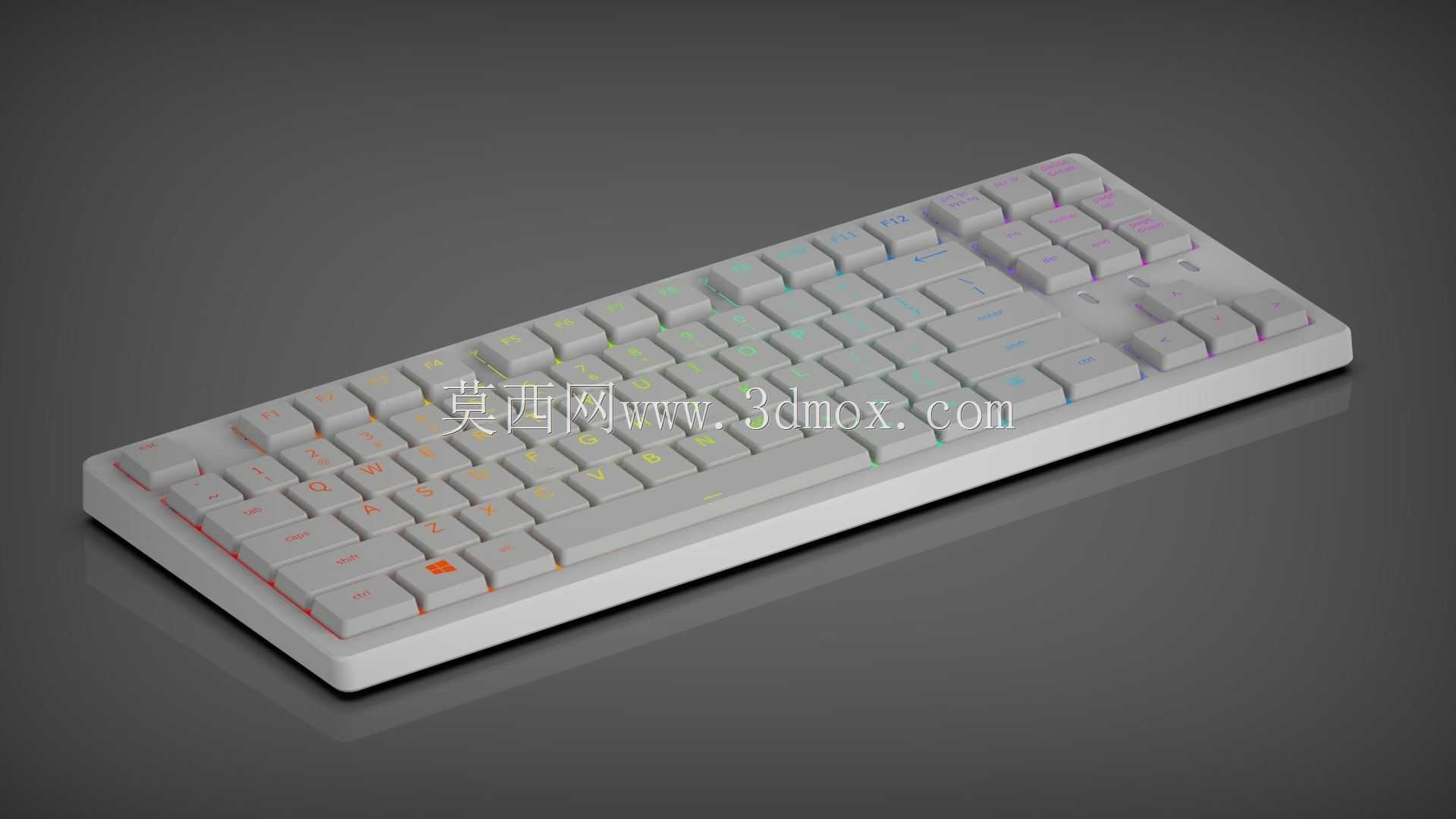

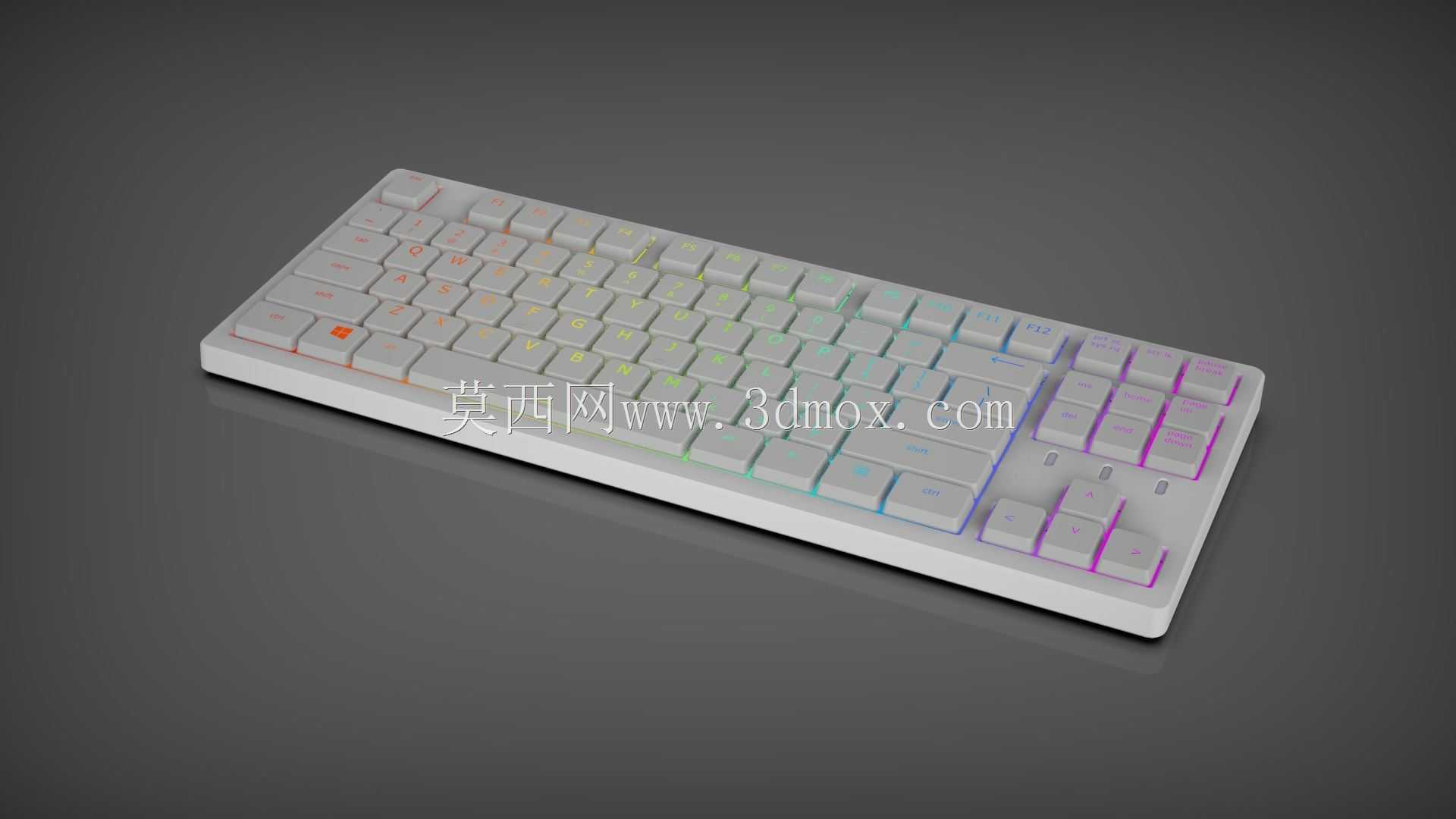

　　键帽部分采用OEM高度的人体工学弧度设计，从最上排功能键到最下排空格键，每一排键帽的倾斜角度做了梯度调整，上排按键倾角为5度，下排空格区域倾角调整为2度，长时间打字时手腕可以保持自然舒展的姿态，减少腕部劳损。RGB背光结构的设计上，每颗按键轴体下方预留了贴片灯珠的安装位，灯珠与轴体中心对齐，光线通过键帽的半透字符层均匀透出，避免出现局部亮斑或者字符漏光的问题，键盘内部的PCB板做了分区域的灯控线路排布，支持单键独立的灯光控制，同时在PCB板与定位板之间预留了1毫米的泡棉安装间隙，可以填充消音泡棉减少按键敲击时的空腔共振，降低打字噪音。轴体安装位采用通用的十字轴座设计，兼容市面上主流的三脚、五脚机械轴体，定位板采用1.

　　5毫米厚的钢板材质，保证轴体安装后的稳定性，大键位区域做了卫星轴的预装位设计，卫星轴的固定卡扣与定位板一体冲压成型，减少组装时的零件数量，同时保证大键敲击时的手感一致性，不会出现左右晃动、卡键的问题。接口部分设计在键盘背部左侧位置，采用Type-C接口的安装槽，接口周围做了加强筋结构，避免频繁插拔数据线时出现接口松动的问题，接口深度控制在6毫米，适配市面上绝大多数的Type-C数据线插头，不会出现插头插不到位或者外壳干涉的情况。从安装边界来看，键盘整体的安装公差控制在±0.1毫米，上下壳扣合位的卡扣均匀分布在壳体四周，每两个卡扣间距不超过40毫米，扣合后壳体缝隙均匀，不会出现局部翘边的问题，

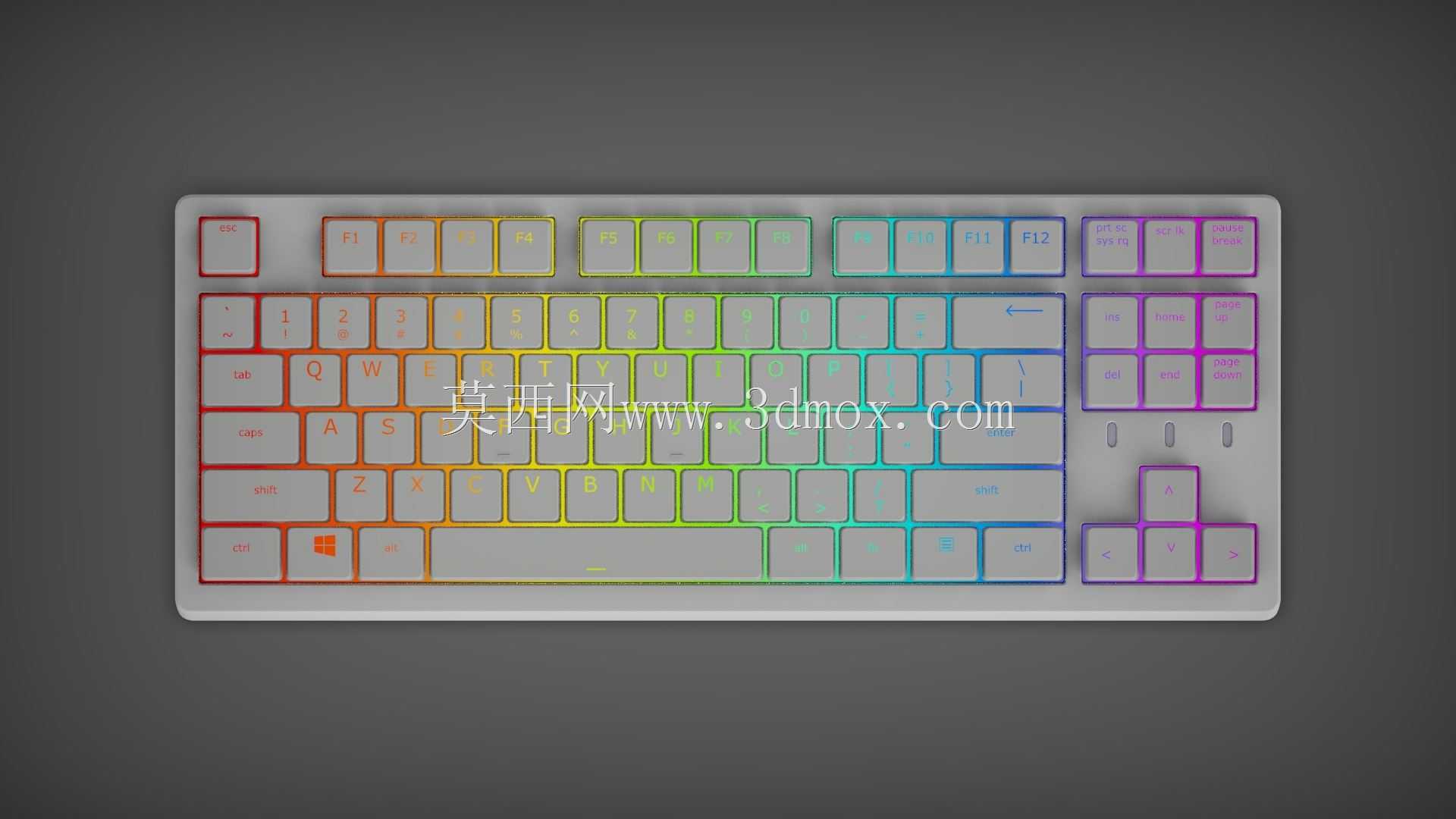

　　内部电池仓（如果是无线版本预留位）的尺寸按照常规1000毫安时软包电池的尺寸做了预留，同时在PCB板上预留了主控芯片、蓝牙模块的焊盘位置，可以根据不同的产品定位做有线、无线版本的结构兼容，不需要重新开模制作外壳。在实际应用场景中，这款键盘既可以作为台式机的日常输入设备，也可以搭配笔记本电脑外出使用，紧凑的尺寸可以轻松放入常规的电脑包隔层中，整体重量控制在650克左右，不会给外出携带增加过多负担。按键布局上保留了核心的字母区、功能区与方向键区，砍掉了使用率较低的数字小键盘区域，对于日常文字输入、代码编写、电竞操作的使用需求都能完全覆盖，方向键区域做了下沉式设计，与主键盘区留出2毫米的间隙，避免盲打时出现误触的问题。外壳的表面处理采用细磨砂纹理，颗粒度控制在Ra1.6，既不容易残留指纹汗渍，也能保证日常触摸的手感，不会出现过于光滑容易滑落的问题。底部的脚撑做了两段式调节设计，分别可以提供6度、9度的键盘倾角，用户可以根据自己的打字习惯调整合适的角度，脚撑的转轴部分采用过盈配合的结构，调整角度时可以保持稳定的阻尼感，不会出现使用过程中脚撑自动回落的问题。
