华硕ROGX570-I迷你电竞主板结构

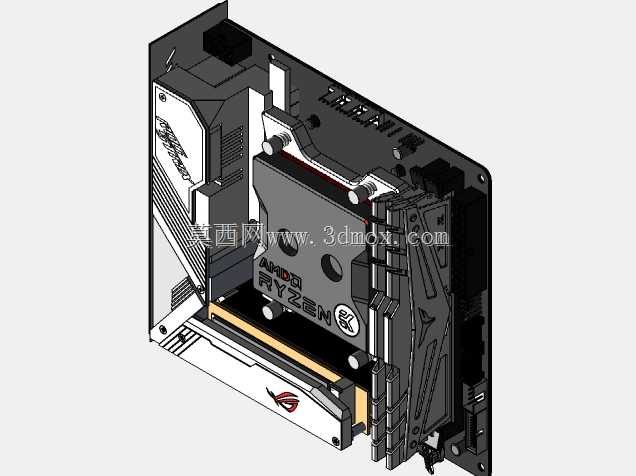

　　这套ITX规格电竞主板的三维结构，面向小尺寸高性能主机的装机适配场景展开还原，核心覆盖板卡本体、一体式CPU水冷头、配套内存与M.2固态散热装甲的完整装配关系，所有外观轮廓、接口位置与安装孔位均对照实物测绘校准，可直接用于迷你机箱选型、硬件布局干涉校验与定制散热方案开发。

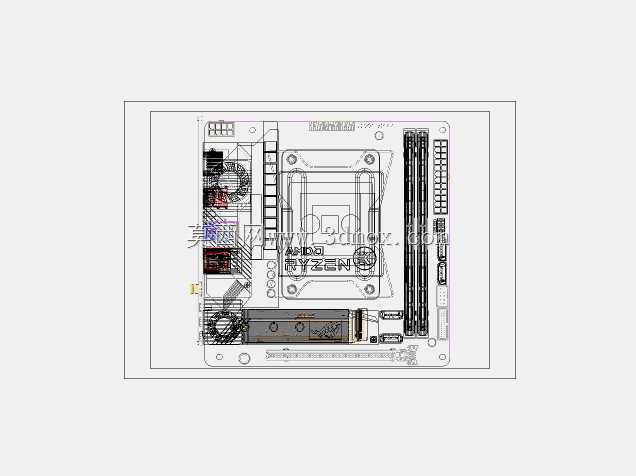

　　做小机箱硬件适配时，最先要卡死的就是主板的安装边界：Mini-ITX板型标准边长为170mm见方，板体四角预留统一规格的M3铜柱安装孔，孔位间距严格遵循160mm×160mm的行业通用标准，装机时机箱铜柱高度、绝缘垫厚度都要提前在三维布局里预留公差，避免板体受力弯折或底部焊点接触机箱造成短路。板载元件的高度差是干涉排查的重点：CPU供电区域的散热装甲、顶部一体式水冷头的管路接头、内存插槽上方的马甲条，三者的凸起高度都要逐一标注——水冷头进出水接头通常高出板体45-55mm，若机箱顶部预留冷排空间不足，或内存马甲高度超过40mm，就会出现水管弯折、内存盖无法闭合的问题，这类装配冲突在二维图纸里很难直观发现，在三维环境中拖动机箱侧板、冷排支架做间隙检查，能提前规避绝大多数装机返工。

　　从硬件功能逻辑来看，X570芯片组本身功耗偏高，原厂在板载M.2插槽、芯片组区域都覆盖了带主动通风的散热模组，建模时完整还原了散热鳍片的开槽走向、风扇安装位与风道间隙，做定制风道设计时，可以顺着鳍片通风方向调整机箱进风风扇的对位角度，避免气流被装甲遮挡形成紊流。板边接口的布局也完全贴合实物：后置I/O区域集成了WiFi天线接口、USB3.2端口、HDMI视频输出与2.5G网口，前置插针分布在板体下沿与右侧边缘，走线时可以在三维空间里模拟电源线、风扇线、水冷管的弯折半径，尤其是水冷管要预留至少30mm的弯曲余量，不能强行折成直角，否则会截断冷却液循环通路，导致CPU过热降频。

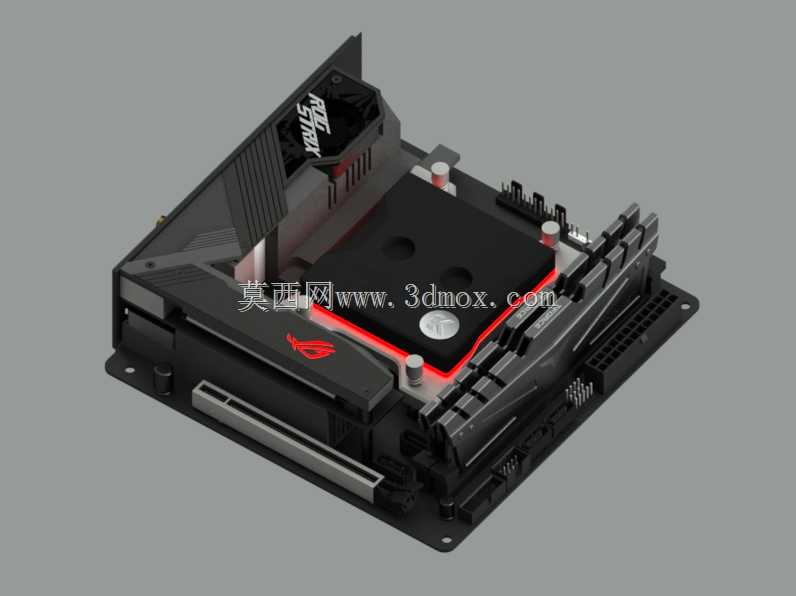

　　板体表面的电竞元素也做了等比例还原：供电装甲上的ROG标识、水冷头边缘的RGB灯条凹槽、内存马甲的造型弧度，都和实物外观一致，做定制MOD主机改装时，可以直接在这个模型基础上设计定制灯板、3D打印的走线遮挡罩，不用反复测量实物尺寸。针对多硬件兼容场景，模型里同步匹配了TeamGroup DARK系列DDR4内存、EK量子系列Velocity水冷头、PCIe4.0 M.2固态硬盘的装配位置，内存插槽的卡扣开合行程、显卡PCIe插槽的锁扣结构都做了简化还原，插拔硬件时的运动空间也能在装配环境里模拟验证——比如长尺寸高端显卡插入ITX主板后，显卡末端和机箱硬盘架的距离、显卡供电线的弯折空间，都能提前测算，避免买回来的硬件塞不进小机箱。

　　从结构设计的实用角度出发，这套模型没有做无关的外观简化，板上的电容电感布局、SATA接口位置、CPU插座的扣具轮廓都保留了正确的空间位置，做主板改装、分体水冷定制、小型工控主机改造时，既可以用来核对散热器扣具的孔位是否匹配AM4平台，也能用来规划开放式机架的层板间距，哪怕是做硬件展示动画、装机教学演示，准确的装配关系也能避免出现结构错位的低级错误。日常做迷你主机方案选型时，把主板模型导入机箱装配体，配合电源、显卡、冷排的模型做整体布局校验，能把硬件兼容问题在加工装机前全部排查完毕，大幅减少现场试装的物料与时间损耗。
