全自动保龄球回球摆瓶一体化装置结构

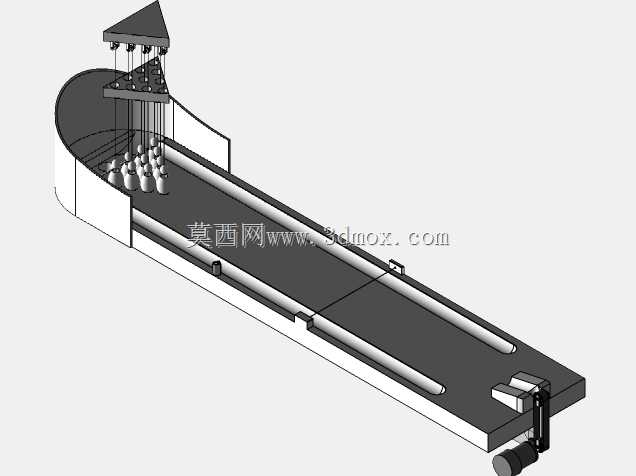

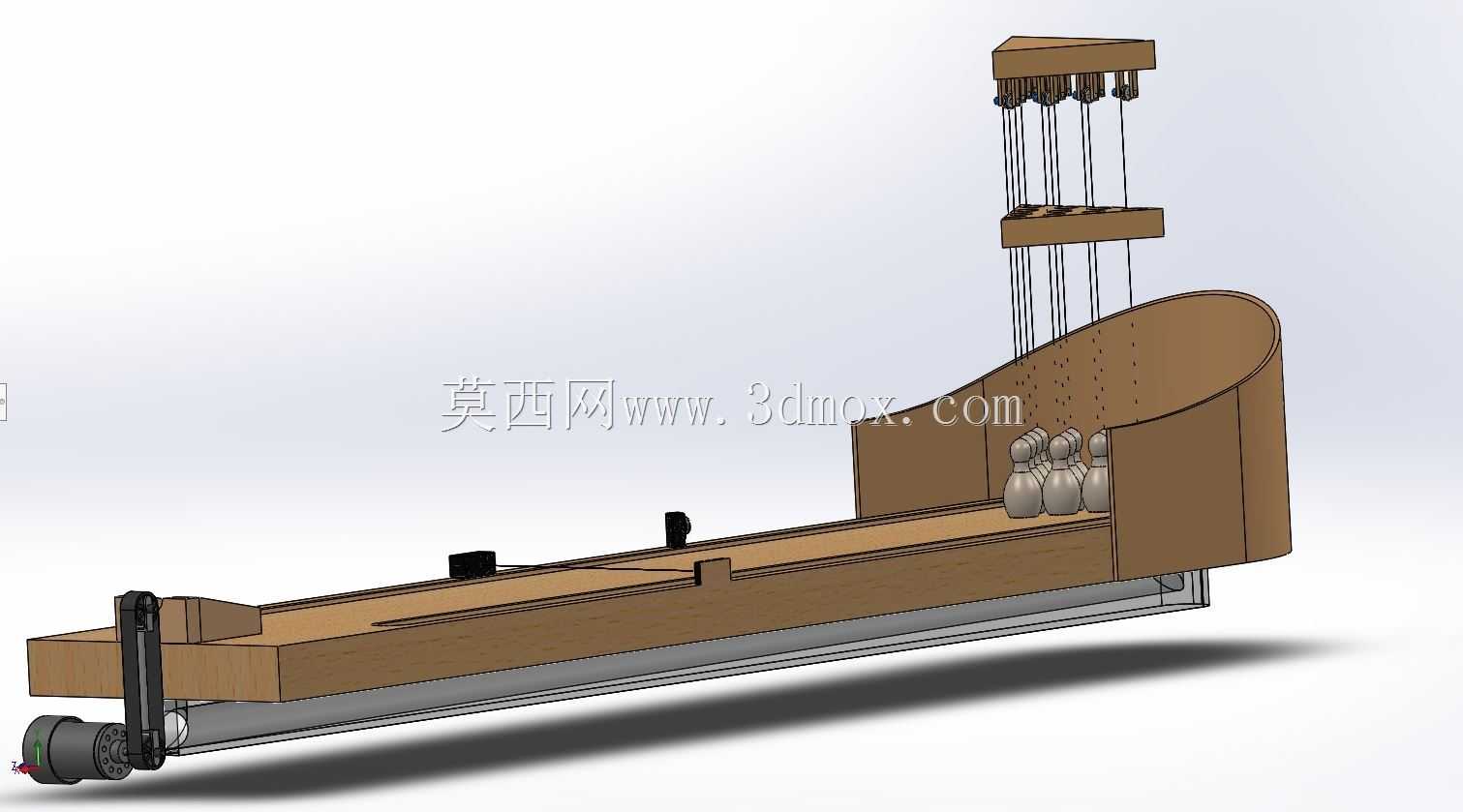

　　这套装置面向室内休闲保龄球场景开发，核心解决传统人工摆瓶、手动捡球效率低的痛点，可适配小型商用保龄球馆、家庭娱乐空间、团建活动场地的使用需求，整套结构集成球道输送、瓶体复位、球体回传、状态检测多个功能模块，无需人工介入即可完成单次击球后的全流程复位作业。从结构布局来看，长条形球道作为核心承载基体，采用木质贴合金属框架的复合结构，表面做耐磨防滑处理，保证球体滚动过程的直线度，球道两侧设置高度适配的挡壁，避免击球过程中球体、瓶体飞出作业区域，挡壁内侧做圆弧过渡处理，减少碰撞反弹的无序性。球道末端设置摆瓶工位，配套的升降机构采用钢带配合滚轮传动，由驱动单元带动钢带运转，将落入回球通道的球体提升至球道起始端的发球位置，

　　升降导轨采用垂直布置形式，两侧加装导向轮约束钢带运行轨迹，避免提升过程中球体卡顿、脱落。摆瓶机构采用悬吊式桨叶放置结构，当球体通过回球通道的检测工位时，传感器触发计数逻辑，识别被击倒的瓶体数量，未被击倒的瓶体因表面螺纹结构与站立面的卡合作用保持原位，被击倒的瓶体则顺着倾斜滑道滑入收集区，待两次击球流程结束后，悬吊的桨叶结构统一释放所有瓶钉，完成整组瓶体的重新摆放，避免人工摆瓶的位置误差。装置侧面设置的漏斗形收集口，可承接从球道任意位置偏移滑落的球体，通过侧向连通的管道将球体导入回球升降机构，无需额外调整球体姿态即可进入下一轮循环，管道内壁做光滑减阻处理，减少球体输送过程的卡顿概率。安装边界方面，整套装置沿球道长度方向延伸，

　　末端的升降与摆瓶模块垂直向上布置，整体占用空间与常规小型保龄球道一致，底部设置可调支撑脚，可适配不平整地面的安装需求，驱动单元、传感器线路均沿框架内侧走线，避免外露线路被球体碰撞损坏。结构设计过程中重点优化了卡球问题的解决方案，传统回球结构容易出现球体卡滞在通道转角的问题，这套结构在所有转角位置都做了大圆弧过渡，同时在升降钢带表面增加防滑纹理，保证球体提升过程的稳定性，摆瓶工位的桨叶释放角度经过反复调试，确保瓶体落下后能精准站立在指定标记点，位置偏差控制在娱乐场景允许的范围内。球道起始端设置发球定位块，帮助使用者快速找准发球位置，末端的瓶体站立区采用硬质耐磨板材，承受球体反复冲击不易变形，整套结构的运动部件都做了降噪处理，适合室内封闭空间使用，不会产生过大的运转噪音影响周边环境。
