牛顿摆碰撞演示装置结构设计

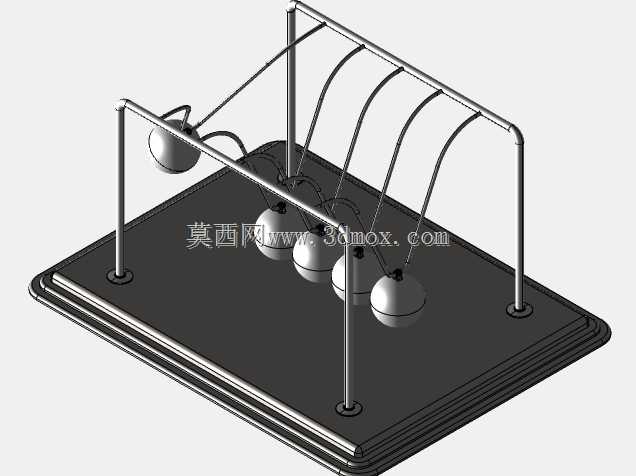

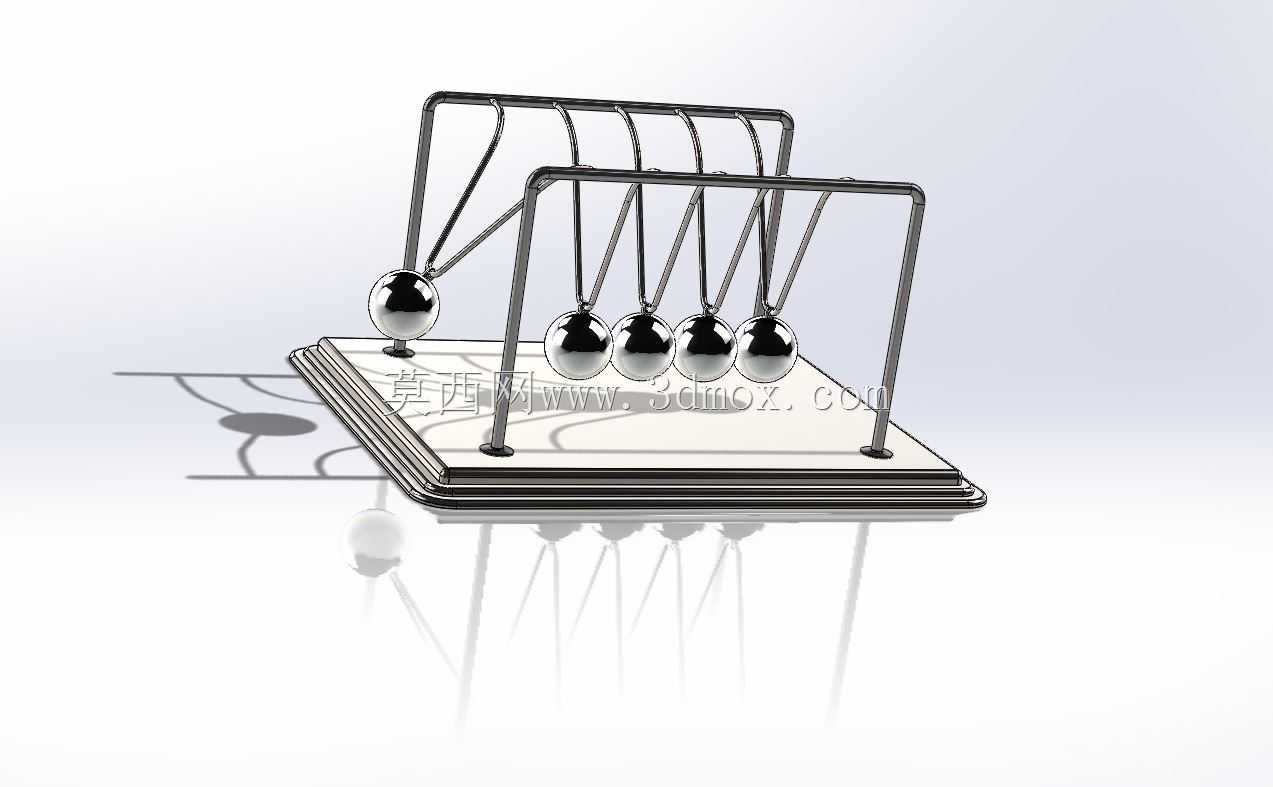

　　这款牛顿摆装置的结构设计核心围绕刚性碰撞的动量传递逻辑展开，首先要明确的是其核心应用场景集中在物理教学演示、桌面科普陈设两大领域，在中学物理力学实验室、青少年科创展厅、办公桌面陈设场景中都有稳定的使用需求，核心用途是直观演示弹性碰撞下的动量守恒与能量传递规律，让抽象的力学公式转化为肉眼可观测的摆球运动过程。从结构功能特性来看，整套装置的核心碰撞单元采用等质量等直径的实心金属摆球，摆球材质优先选用高密度碳素钢，保证碰撞过程中的能量损耗控制在极低范围，每个摆球通过两根对称的细金属吊线连接到上部支架，吊线的固定点经过精准定位，确保所有摆球的球心处于同一水平高度，且摆动轨迹完全重合在同一竖直平面内，避免碰撞过程中出现侧向分力导致摆球错位、

　　能量额外损耗。支架部分采用双层框架式结构设计，外层主框架承担整体支撑作用，采用弯折成型的金属方管制作，底部设置带一定厚度的矩形金属底座，底座重量经过配重计算，能够抵消摆球摆动过程中产生的倾覆力矩，保证整套装置在连续碰撞过程中不会出现滑移、晃动；内层辅助框架用于固定吊线的上端调节点，每个吊线的固定位置都设置了微调结构，可通过微小的螺纹调节结构调整吊线长度，校准每个摆球的悬挂高度，确保相邻摆球刚好处于点接触状态，不存在预紧压力也不存在间隙，这是保证碰撞传递效果的核心细节——如果摆球间存在间隙，会导致碰撞瞬间出现多次冲击，能量传递出现延迟；如果存在预紧压力，会导致摆球摆动受阻，碰撞后振幅快速衰减。从安装边界与尺寸设计来看，

　　整套装置的底座长宽比控制在1.2:1左右，底座边缘做了圆角处理，避免尖锐棱角划伤使用者，整体高度不超过200mm，摆球最低点距离底座上表面的预留高度不小于摆球直径的1.5倍，保证摆球摆动过程中不会与底座发生干涉；吊线的长度经过计算，使得摆球的摆动周期控制在1s左右，既不会因为摆动过快导致观测者无法清晰分辨碰撞传递过程，也不会因为摆动过慢导致整套装置节奏拖沓。设计过程中需要重点考量的细节还包括摆球的表面处理，摆球表面需要做镜面抛光处理，一方面降低空气阻力带来的能量损耗，另一方面金属镜面的质感也能提升装置的陈设观感；吊线选用低延展性的不锈钢细钢丝，避免长期使用后吊线出现塑性伸长，导致摆球高度错位，破坏碰撞精度；

　　支架与底座的连接位置采用沉头螺丝固定，保证底座底面完全平整，放置在水平桌面时不会出现翘边。在实际使用场景中，使用者拉起一侧最外端的摆球至一定高度后释放，摆球沿圆弧轨迹下落，碰撞相邻的静止摆球时，动量会通过中间静止的摆球依次传递到另一侧最外端的摆球，使其被弹起至接近释放高度，后续往复进行碰撞传递，整个过程直观展现了弹性碰撞中的动量守恒与机械能近似守恒规律，中间的摆球在传递过程中几乎保持静止，这一特性完全依赖于所有摆球的质量一致性、悬挂位置的同轴度、吊线长度的一致性三个核心设计指标，任何一个指标出现偏差，都会导致碰撞过程中中间摆球出现晃动，能量传递效率大幅下降，演示效果大打折扣。此外，支架的结构设计还考虑了长期使用的稳定性，框架的弯折位置做了圆弧过渡，避免应力集中导致支架变形，底座底部可以粘贴薄橡胶垫，既可以增加与桌面的摩擦力防止滑移，也可以吸收碰撞过程中传递到底座的微小振动，进一步降低能量损耗，延长摆球的连续摆动时长。
