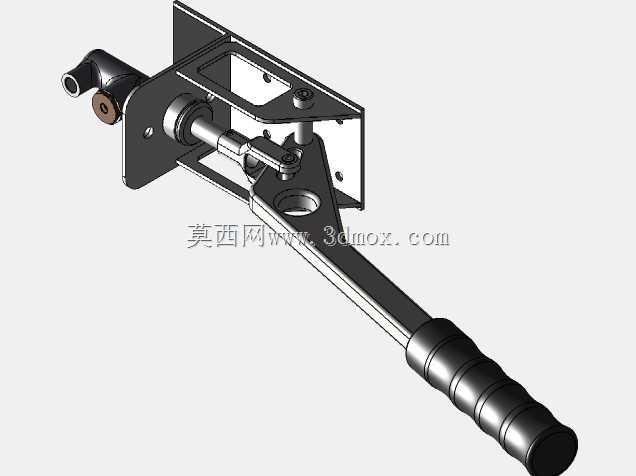

赛车竞技用液压手制动结构设计

　　这套液压手制动结构主要面向场地赛车、漂移赛事的竞技场景开发，区别于民用车辆的拉索式手刹，其采用液压直推的力传递路径，能够在车辆入弯漂移、紧急姿态修正时提供线性且足够的制动力输出，避免拉索结构长期使用后出现的行程虚位、制动力衰减问题。从实际装车使用的角度看，该手制动手柄采用符合人体工学的曲面握把设计，握把表面做了多段环形防滑凹槽，即使车手佩戴防滑赛车手套，在高频率拉动手刹做重心转移操作时，也不会出现打滑脱手的情况，握把的握持角度经过多轮实车测试调整，拉动行程内手腕始终处于自然施力的姿态，长时间赛事操作也不会产生过度的肌肉疲劳。手柄杆身采用轻量化高强度的合金材质，表面做了个性化包覆处理，在保证结构强度的同时降低了整体自重，

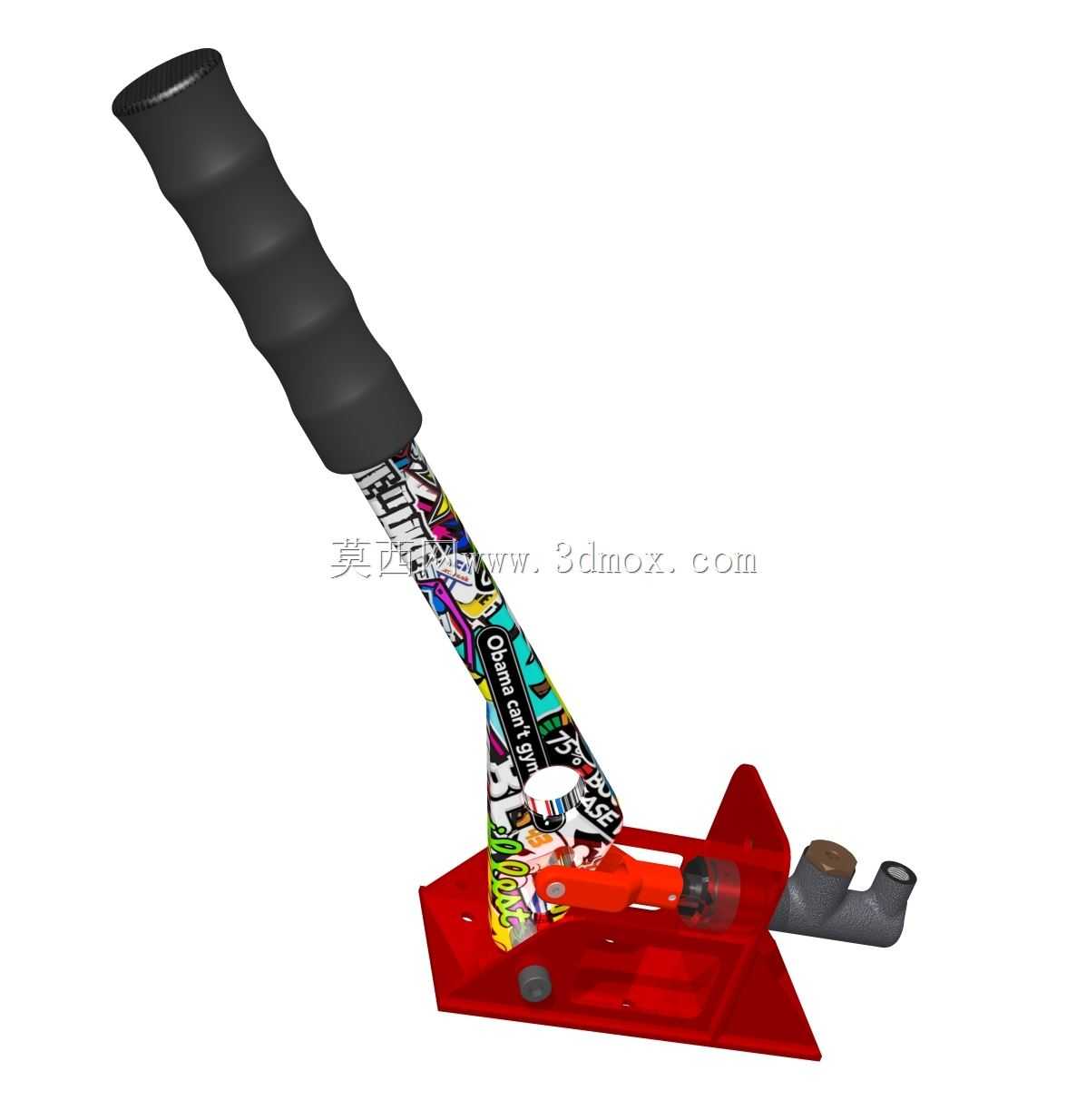

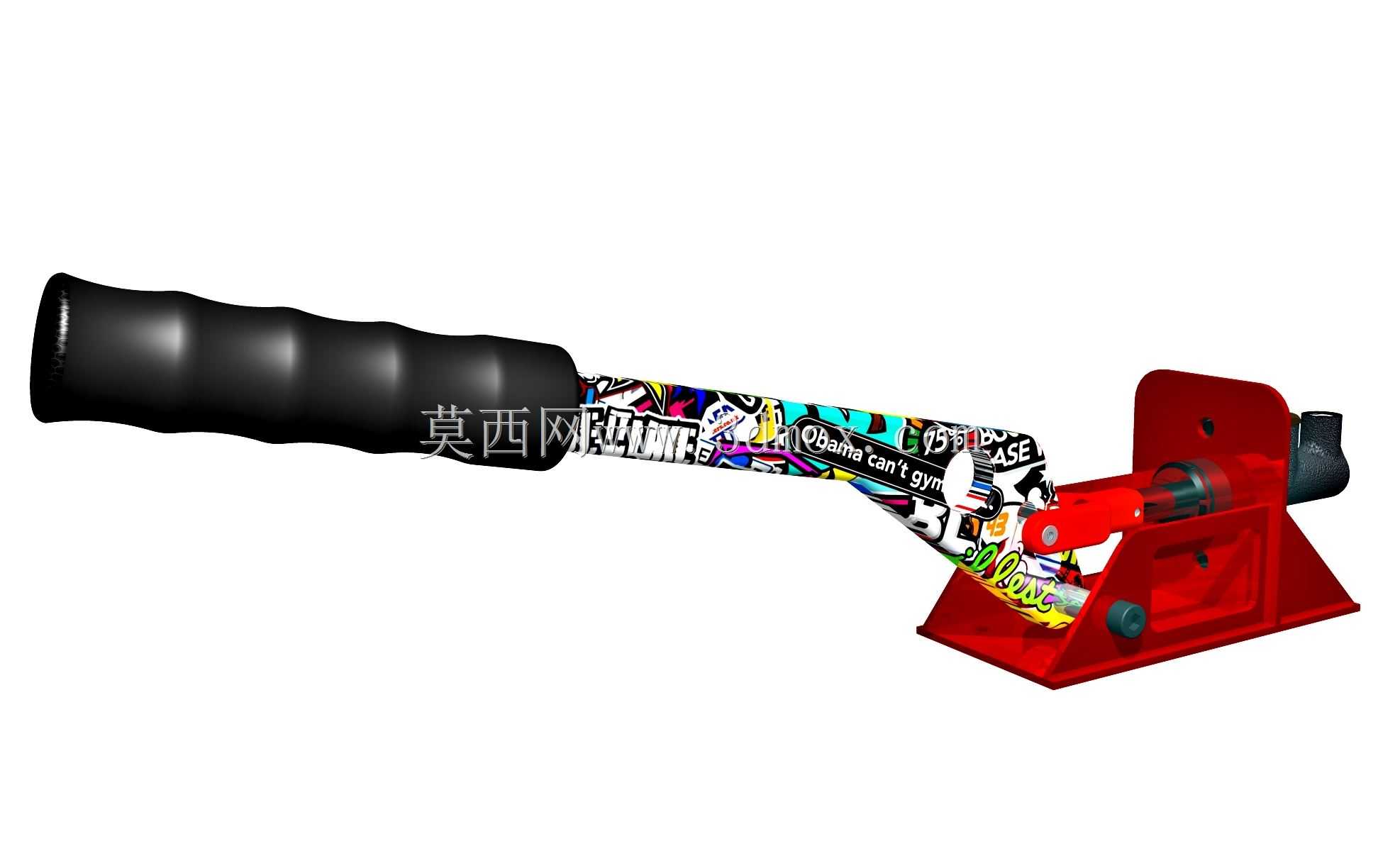

　　不会给赛车前部配重带来额外负担。底部的安装基座为整块金属铣削成型的红色安装板，安装板上预留了对应赛车座舱内安装位的固定孔位，安装边界尺寸适配多数改装赛车的中央通道布局，不需要对原车座舱结构做大规模切割改造，直接通过螺栓固定即可完成安装基座的定位，基座与液压油缸的连接位置做了加强筋结构，能够承受手刹拉到最大行程时的瞬间冲击力，避免长期高强度使用后出现基座变形、连接位松动的问题。液压油路的接口位置设置在基座侧方，能够直接对接赛车的制动油路系统，油缸的活塞行程经过精准匹配，手柄拉动过程中制动力随拉动角度线性增长，车手可以通过控制拉手刹的力度精准控制后轮制动力的大小，在漂移过弯时可以精准控制车身滑移的角度，

　　不会出现制动力突然抱死导致车辆失控的情况。整个结构的运动副位置都做了耐磨衬套设计，能够承受赛事环境下高频次的操作磨损，减少日常维护的频次，衬套的间隙控制在合理范围内，既不会因为间隙过大导致手柄晃动，也不会因为间隙过小出现操作卡滞的问题。从结构设计的思路来看，这套手制动优先保证了极端工况下的结构可靠性，所有受力部件的强度都按照赛事使用的峰值载荷做了冗余设计，避免在比赛过程中出现结构断裂失效的问题；其次是操作的手感线性度，通过调整液压油缸的缸径与杠杆比，让手柄的操作力度落在大多数车手习惯的施力区间，不需要用过大的力气就能达到最大制动力，同时也不会因为力度过轻导致误触发。安装时需要注意，安装基座的固定面需要与座舱安装位的平面完全贴合，

　　避免固定后出现安装应力，长期使用导致基座变形；油路连接完成后需要对整个制动回路做排气处理，保证油路内没有残留空气，避免出现制动力软、行程变长的问题。手柄的初始位置可以通过端部的调节螺母进行微调，适配不同车手的操作习惯，握把的位置也可以根据车手的坐姿做小范围的角度调整，保证不同体型的车手都能找到舒适的操作姿态。整套结构没有多余的冗余设计，所有部件都服务于竞技场景下的制动需求，在保证强度的前提下尽可能压缩了整体体积，不会占用座舱内过多的宝贵空间，也不会影响车手换挡、操作方向盘的动作。
