汽车通风式钻孔制动盘结构设计

　　在乘用车与轻型商用车的盘式制动系统中，通风钻孔式制动盘是承担车辆减速、驻车制动核心功能的关键安全部件，其结构设计直接决定了连续制动工况下的热稳定性、摩擦副贴合精度以及整车制动平顺性。不同于实心制动盘仅适用于低速低载荷场景，这款双层通风结构带径向钻孔的制动盘，主要面向频繁启停的城市通勤车辆、山区路段行驶车辆以及有一定性能需求的乘用车型，能够在连续多次制动产生大量摩擦热的工况下，避免热衰退导致的摩擦系数骤降，同时减少制动过程中产生的磨屑堆积、水膜滑溜等影响制动效能的问题。

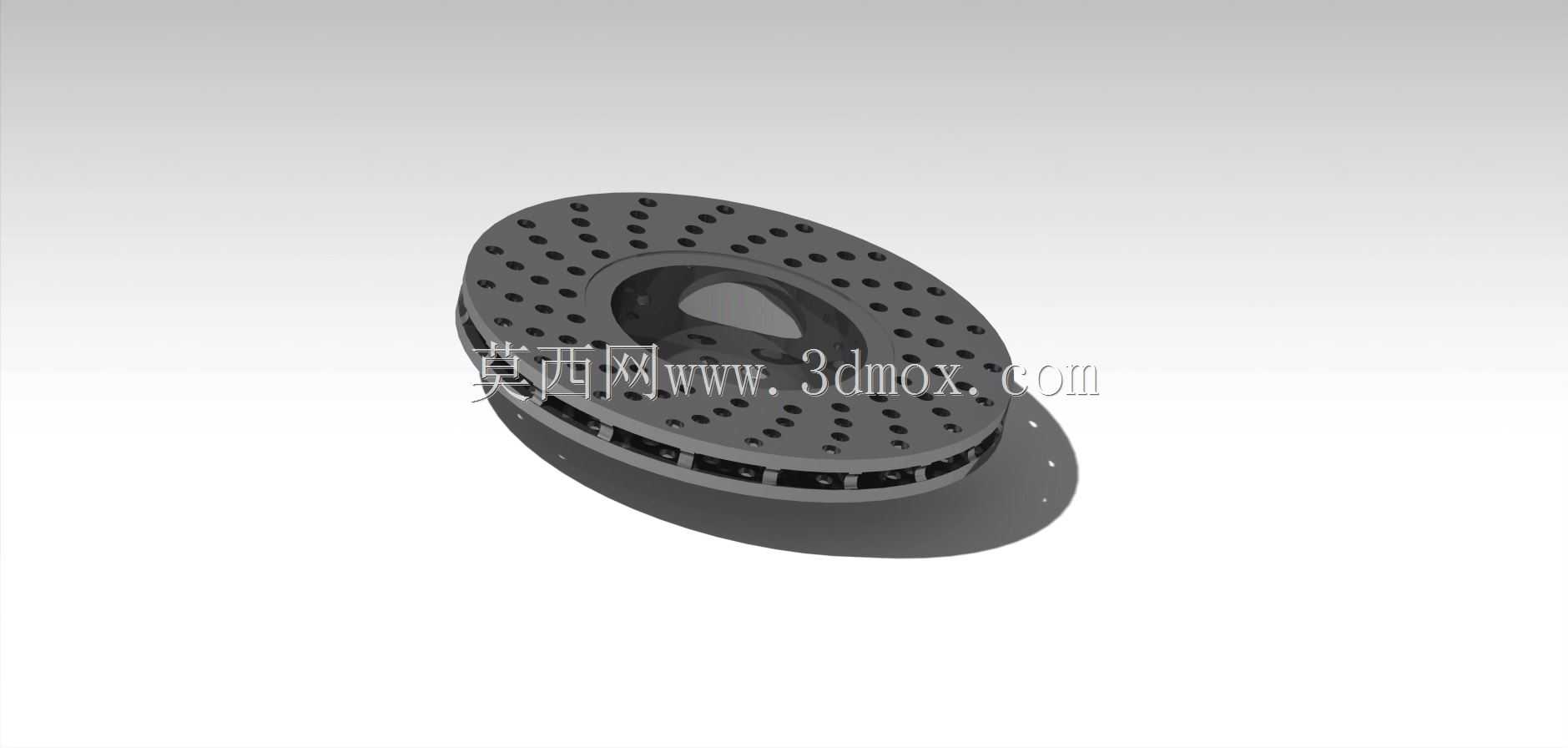

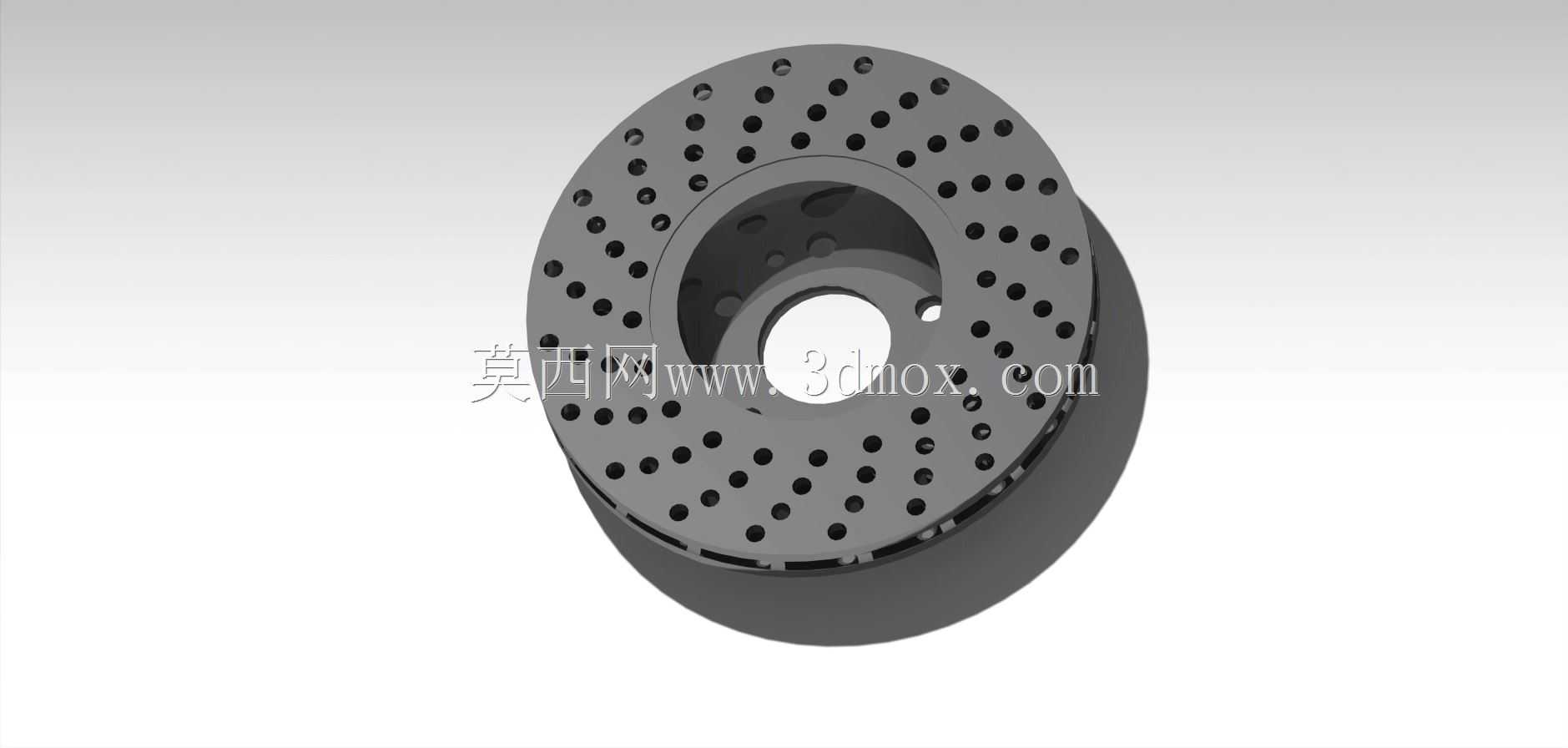

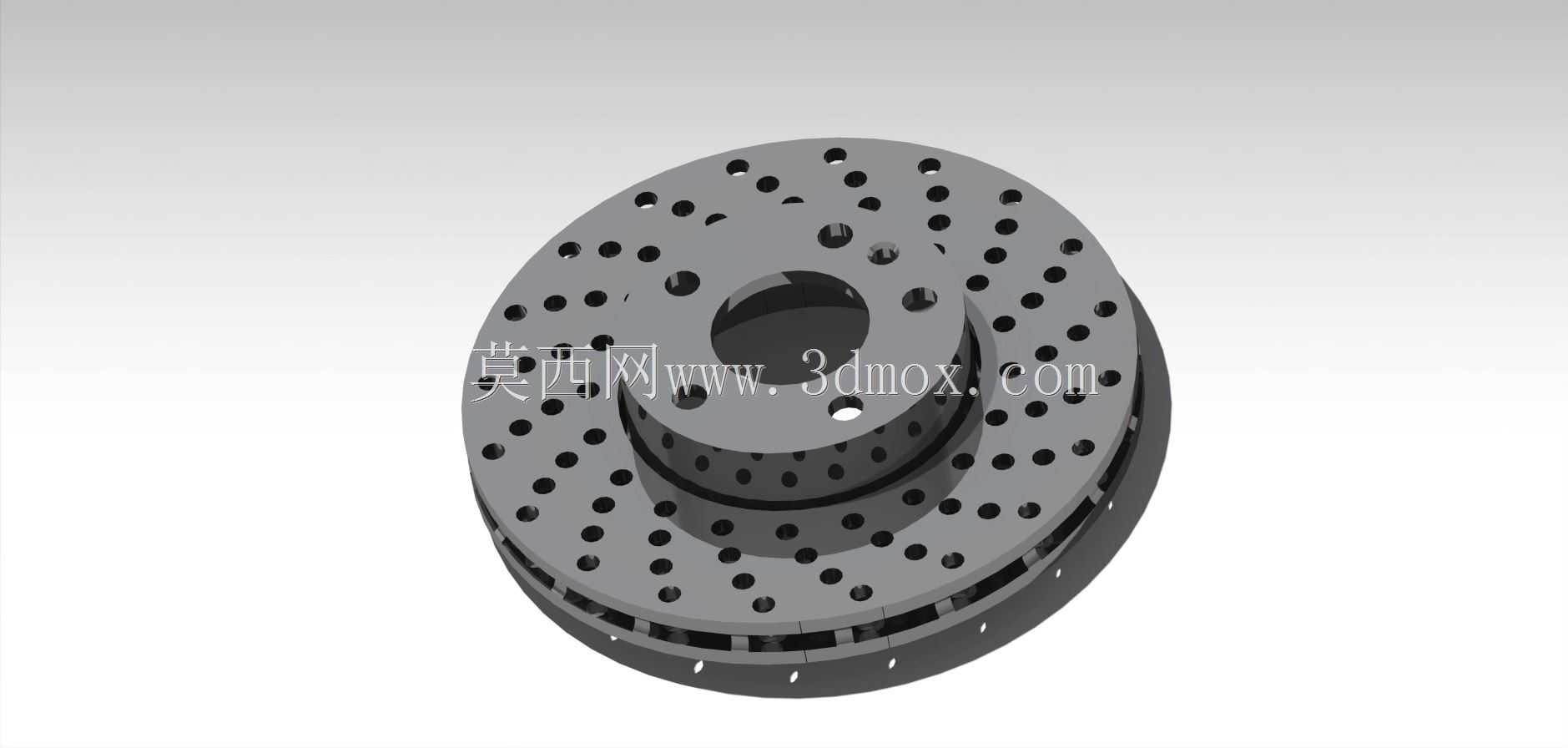

　　从实际装车的功能逻辑来看，制动盘通过中心轮毂安装孔与车轮轮毂刚性连接，随车轮同步转动，当制动管路建立液压压力时，两侧制动片在制动卡钳活塞的推动下夹紧制动盘的两侧摩擦工作面，通过摩擦力将车辆的动能转化为热能散出，实现车辆减速。这款制动盘采用双层摩擦环中间设置径向通风道的结构，车轮转动时通风道内会形成持续的空气对流，将摩擦产生的热量快速带出，相比同尺寸实心盘，连续制动工况下的工作面温度可降低15%-25%，有效避免高温导致的制动片摩擦材料热分解、制动盘热变形翘曲等问题。摩擦工作面上均匀分布的径向钻孔，一方面可以在制动片与盘面接触时，刮除制动片表面的高温碳化层，维持摩擦系数稳定；另一方面在雨天涉水行驶时，钻孔可以快速破开盘面形成的水膜，避免水滑导致的第一脚制动效能不足，同时制动过程中产生的磨屑也可以通过钻孔及时排出，减少磨屑在摩擦面之间的三体磨损，延长制动盘与制动片的使用寿命。

　　从结构设计的边界维度考量，这款制动盘的中心安装孔与轮毂轴头采用H7/h6的间隙配合公差，保证安装同轴度，避免转动时出现端面跳动导致的制动抖动；安装端面的平面度公差控制在0.02mm以内，确保与轮毂安装面完全贴合，避免装配应力导致的盘体变形。摩擦工作面的厚度设计预留了足够的磨损余量，按照常规乘用车的使用强度，可满足多次制动片更换周期内的使用需求，当盘面磨损至极限厚度标识位置时需进行更换，避免盘体强度不足导致的制动失效。盘体外缘的直径尺寸匹配对应车型的轮辋内径与卡钳安装跨距，安装时需保证卡钳摩擦片的有效摩擦半径完全覆盖制动盘工作面，避免出现偏磨、局部接触应力过大的问题。通风道的叶片采用径向直叶片设计，相比弯曲叶片加工难度更低，同时在车辆前进与倒车时均能形成稳定的通风流量，兼顾不同行驶方向的散热需求，叶片与两侧摩擦环的连接采用圆弧过渡结构，减少应力集中，避免热胀冷缩过程中在连接位置产生疲劳裂纹。

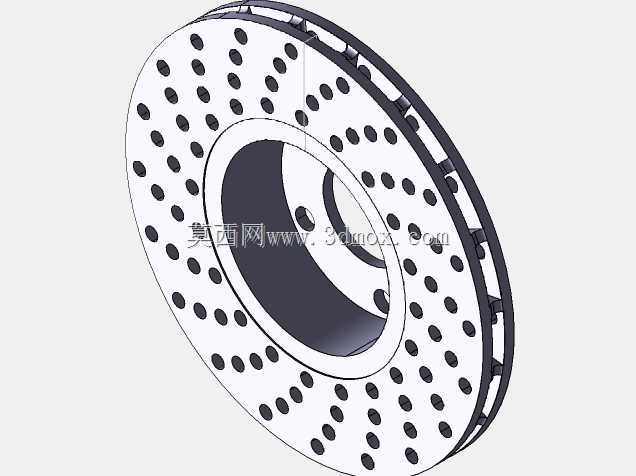

　　在三维建模过程中，需要重点关注几个关键结构的参数匹配：首先是钻孔的排布方式，采用周向等距、多排交错的排布逻辑，避免同一径向位置连续钻孔导致盘体结构强度下降，钻孔的边缘做0.2mm的倒角处理，去除加工毛刺，同时减少钻孔边缘对制动片的异常切削；其次是通风道的截面尺寸，通道过窄会导致通风阻力过大、散热效率不足，通道过宽则会降低摩擦环的结构刚度，在制动夹紧力作用下容易产生形变，需要根据盘体直径、目标车型的整备质量、最高设计车速等参数反复校核通风道的占比；最后是盘体与安装帽的连接过渡位置，采用大圆角过渡结构，分散制动扭矩传递过程中的应力，同时在安装帽上设置的减重孔，在不影响安装强度的前提下降低非摩擦区域的重量，减少簧下质量，提升悬架的响应性能。

　　从实际应用的场景适配来看，这款制动盘的结构参数可适配多数16-18英寸轮辋的紧凑型、中型乘用车，在日常城市道路行驶中，频繁的红绿灯启停产生的制动热量可通过通风结构快速散出，不会出现普通实心盘长时间制动后踏板脚感变软的问题；在山区长下坡路段，配合发动机制动使用时，通风结构可持续带走摩擦热量，避免长时间制动导致的热衰退；在冬季雨雪天气行驶时，盘面的钻孔可快速排除路面积水，保证制动响应速度。需要注意的是，这类钻孔通风盘在安装时需对盘面进行彻底的清洁，去除加工残留的防锈油与金属碎屑，同时按照规定的扭矩对角拧紧安装螺栓，避免装配应力导致的制动抖动，使用过程中需避免长时间高强度制动后立刻用冷水冲洗盘面，防止骤冷骤热导致盘体产生淬火裂纹。
